LTC3884
LTC3884-1

双输出多相降压型控制器，具有次毫欧DCR检测和数字电源系统管理功能

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.G)
Documentation 查看所有文档
IBIS 模型 LTC3884-LTC3884-1 IBIS Model Download 973.66 KB LTpowerCAD LTC3884 Project - High Current, 4-Phase Buck Converter with Ultra-Low DCR Current Sensing and PMBus (7-14V to 1V @ 160A) Download 18.19 KB LTspice LTC3884 - Step-Down (Buck) Regulators Download 10.14 KB
产品模型 20
特性
  • 与 PMBus/I2C 兼容的串行接口
    • 遥测回读包括 VIN、IIN、VOUT、IOUT、温度和故障
    • 可编程电压、限流值、数字软启停、时序监控、裕度、OV/UV/OC
  • 次毫欧 DCR 电流检测
  • 数字可调环路补偿参数
  • 整个温度范围内的输出电压精度为 ±0.5%
  • 集成输入电流检测放大器
  • 带 ECC 和故障记录功能的内部 EEPROM
  • 集成式 N 通道 MOSFET 闸极驱动器

电源转换

  • 宽 VIN 范围：4.5V 至 38V
  • VOUT 范围：0.5V 至 3.5V（具有低 DCR 设置）; 0.5V 至 5.5V（无低 DCR 设置）
  • 精确 PolyPhase® 均流，适用于多达 6 相
  • 符合面向汽车应用的 AEC-Q100 标准
更多细节
show more Icon

LTC3884/LTC3884-1是双输出多相DC/DC同步降压开关稳压器控制器，具有一个符合基于 I2C的PMBus标准的串行接口。该控制器运用了一种恒频电流模式架构，并采用特殊方案为亚毫欧级DCR应用提供出色的性能。LTC3884/LTC3884-1由具有图形用户界面 (GUI) 的 LTpowerPlay® 软件开发工具支持。

可编程环路补偿允许对控制器进行数字补偿。开关频率、通道相位、输出电压和器件地址的设置可采用数字接口和外部配置电阻两种方式。此外，参数还可以通过数字接口进行设定或存储在EEPROM中。两路输出都有独立的电源良好指示器和故障功能。LTC3884 具有集成的栅极驱动器。
LTC3884-1 具有三态 PWM 引脚以驱动电源模块或 DrMOS 功率级。

应用

  • 电信、数据通信和存储系统
  • 工业和负载点应用
Show More Arrow image
file 查看数据手册 (Rev.G)
Documentation 查看所有文档
IBIS 模型 LTC3884-LTC3884-1 IBIS Model Download 973.66 KB LTpowerCAD LTC3884 Project - High Current, 4-Phase Buck Converter with Ultra-Low DCR Current Sensing and PMBus (7-14V to 1V @ 160A) Download 18.19 KB LTspice LTC3884 - Step-Down (Buck) Regulators Download 10.14 KB
产品模型 20
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3884
LTC3884-1

文档

24
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 应用笔记
  • 信息
  • 可靠性数据
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/11/2017
英文

LTC3884/LTC3884-1: Dual Output PolyPhase Step-Down Controller with Sub-Milliohm DCR Sensing and Digital Power System Management Data Sheet (Rev.G)

打开PDF文件

redirect
3.76 M
download

下载 PDF

PDF Vector

PDF

更新 09/20/2016
日文

LTC3884: TC3884 -サブ・ミリオームのDCRによる検出機能およびパワーシステム・マネージメント機能を備えるデュアル出力PolyPhase降圧コントローラ データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

用户手册

6

PDF Vector

PDF

更新 02/23/2018
英文
DC2605 - Demo Board Manual redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 07/21/2022
英文
DC2881A-A - Demo Manual (Rev.0) redirect icon

1.89 M

download

下载 PDF

PDF Vector

PDF

更新 04/27/2016
英文
DC2283A - Demo Manual redirect icon

953.00K

download

下载 PDF

PDF Vector

PDF

更新 08/30/2016
英文
DC2298A - Demo Manual redirect icon

0.00M

download

下载 PDF

PDF Vector

PDF

更新 08/25/2016
英文
DC2084A - Demo manual redirect icon

872.00K

download

下载 PDF

PDF Vector

PDF

更新 12/04/2015
英文
DC2165A - Demo Manual redirect icon

2.00M

download

下载 PDF

应用笔记

13

PDF Vector

PDF

更新 02/09/2018
英文
AN170 - Honing the Adjustable Compensation Feature of Power System Management Controllers redirect icon

7.00M

download

下载 PDF

PDF Vector

PDF

更新 02/09/2018
日文
AN170 : パワー・システム・マネージメント・コントローラの調整可能な補償機能のチューニング (Rev.0) redirect icon

7.00M

download

下载 PDF

PDF Vector

PDF

更新 09/20/2012
英文
AN-137: Accurate Temperature Sensing with an External P-N Junction redirect icon

527.00K

download

下载 PDF

PDF Vector

PDF

更新 07/12/2016
英文
AN-152: Power System Management Addressing (Rev.A) redirect icon

164.00K

download

下载 PDF

PDF Vector

PDF

更新 07/12/2016
日文
AN-152: Power System Management Addressing redirect icon

164.00K

download

下载 PDF

PDF Vector

PDF

更新 07/20/2015
英文
AN-145: Overview of the EEPROM in LTC PSM Devices redirect icon

2.00M

download

下载 PDF

PDF Vector

PDF

更新 07/20/2015
日文
AN145 - LTC PSMデバイスのEEPROMの概要 redirect icon

2.00M

download

下载 PDF

PDF Vector

PDF

更新 12/05/2016
英文
AN-153: Linduino for Power System Management redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 06/01/2016
中文
AN153 - 用于电源系统管理的 Linduino redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 10/02/2016
日文
AN153 - パワーシステム・マネージメント用Linduino redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 04/10/2017
英文
AN-166: In Flight Update with Linduino redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 01/26/2017
英文
AN-155: Fault Log Decoding with Linduino PSM redirect icon

224.00K

download

下载 PDF

PDF Vector

PDF

更新 01/26/2017
日文
AN155 - Linduino PSMを使用したフォルト・ログのデコード redirect icon

224.00K

download

下载 PDF

信息

2

PDF Vector

HTML

更新 02/12/2018
英文
Power Systems Management redirect icon

PDF Vector

HTML

更新 02/12/2018
日文
パワー・システム・マネージメント(PSM) redirect icon

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R526 Reliability Data redirect icon

365.77 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

技术文档 16
show more Icon

数据手册 1

LTC3884/LTC3884-1: Dual Output PolyPhase Step-Down Controller with Sub-Milliohm DCR Sensing and Digital Power System Management Data Sheet (Rev.G)

可靠性数据 1

R526 Reliability Data

用户手册 6

DC2605 - Demo Board Manual
DC2881A-A - Demo Manual (Rev.0)
DC2283A - Demo Manual
DC2298A - Demo Manual
DC2084A - Demo manual
DC2165A - Demo Manual

应用笔记 7

AN153 - 用于电源系统管理的 Linduino
AN170 - Honing the Adjustable Compensation Feature of Power System Management Controllers
AN-137: Accurate Temperature Sensing with an External P-N Junction
AN-152: Power System Management Addressing (Rev.A)
AN-145: Overview of the EEPROM in LTC PSM Devices
AN-166: In Flight Update with Linduino
AN-155: Fault Log Decoding with Linduino PSM

信息 1

Power Systems Management

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3884ERHE#PBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE#TRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE#WPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE#WTRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE-1#PBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE-1#TRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE-1#WPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884ERHE-1#WTRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884EUK#PBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884EUK#TRPBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE#PBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE#TRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE#WPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE#WTRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE-1#PBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE-1#TRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE-1#WPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IRHE-1#WTRPBF 48-Lead GQFN (5mm x 6mm x 0.65mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IUK#PBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3884IUK#TRPBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

数字电源系统管理器1
LTC2975
popup image
Cart

推荐新设计使用

具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器

部分模型 产品周期 描述
LTC3883
LTC3883-1
popup image
Cart

具有数字电源系统管理功能的单相降压型 DC/DC 控制器

LTC3886
LTC3886-1
popup image
Cart

具数字电源系统管理功能的 60V、双输出、降压型控制器

评估套件

评估套件 6

reference details image

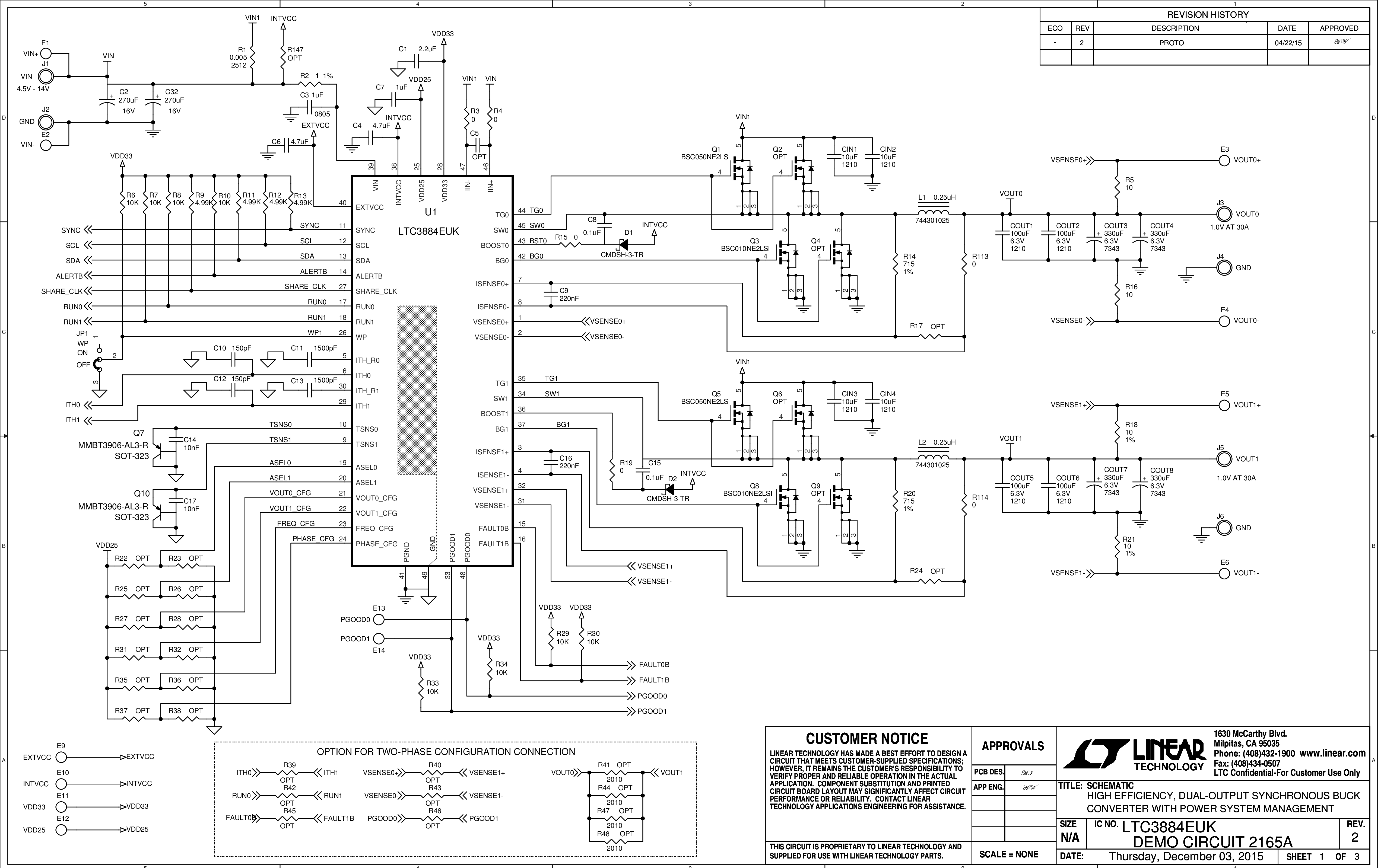

DC2165A

LTC3884EUK演示板 | 双通道PMBus降压转换器，4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V 至 1.8V @ 30A

zoom

DC2165A

LTC3884EUK演示板 | 双通道PMBus降压转换器，4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V 至 1.8V @ 30A

download icon

下载

 print icon

打印
DC2165A
LTC3884EUK演示板 | 双通道PMBus降压转换器，4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V 至 1.8V @ 30A
立即购买 更多内容

产品详情

LTC3884EUK演示板 | 双通道PMBus降压，4.5V ≤ VIN ≤ 14V，VOUT0/VOUT1 = 0.5V至1.8V (30A)演示电路2165A是一款高效率、高密度、双通道输出降压转换器，具有4.5V至14V输入范围。输出电压可在0.5V至5.5V范围内调整，且当输出电压在0.5V至1.8V范围内时每个输出可提供最高30A的负载电流。该演示板内置一款双通道输出多相降压控制器LTC3884，具有超低DCR检测功能并集成了数字电源系统管理功能。必须结合该演示电路DC2165A的演示手册阅读LTC3884数据手册。

资料

pdf icon

PDF

DC2165A - Schematic Download

98.00K

pdf icon

PDF

DC2165A - Demo Manual Download

2.00M

pdf icon

ZIP

DC2165A - Design Files Download

4.00M

更多 Arrow image
reference details image

DC2605A

具有电源系统管理功能的LTC3884ERHE-1、LTC3874EUF-1多相单通道120A输出同步降压转换器

zoom

DC2605A

具有电源系统管理功能的LTC3884ERHE-1、LTC3874EUF-1多相单通道120A输出同步降压转换器

download icon

下载

 print icon

打印
DC2605A
具有电源系统管理功能的LTC3884ERHE-1、LTC3874EUF-1多相单通道120A输出同步降压转换器
立即购买 更多内容

产品详情

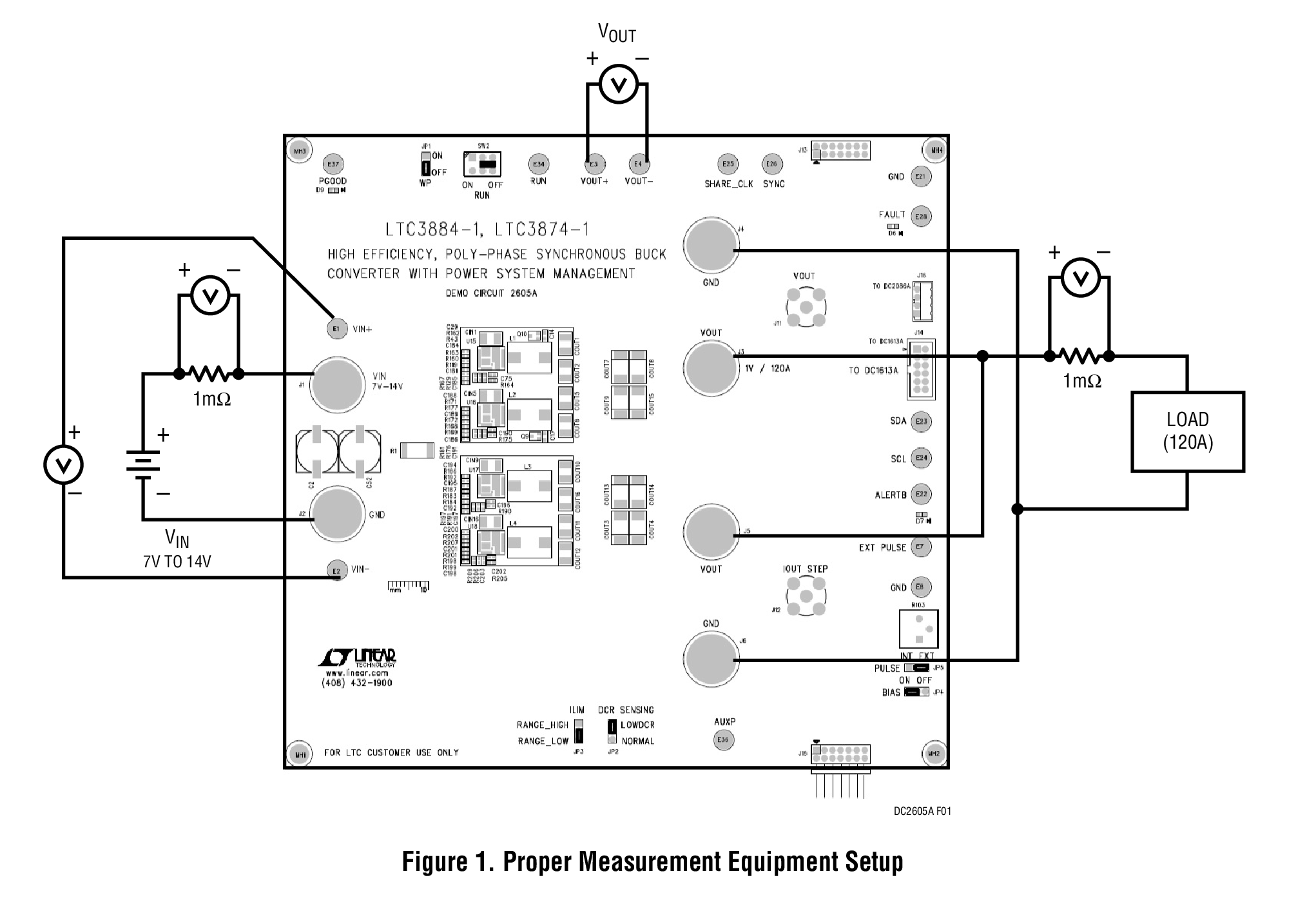

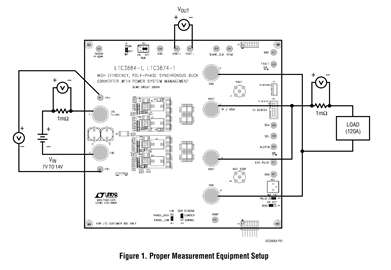

演示电路2605A是一款高效率、高密度、单路输出降压转换器，具有7V至14V输入电压范围。输出电压可在0.5V至1.5V范围内调整，并可提供最高120A的负载电流和1V输出。该演示板内置与从机控制器LTC3874-1配对的LTC3884-1，以提供4相降压转换器解决方案。LTC3884-1是一款双通道输出多相降压控制器，可提供超低DCR检测和数字电源系统管理功能。LTC3874-1是一款双通道PolyPhase®电流模式同步降压从机控制器。有关更多详细信息，请参见LTC3884-1数据手册。

资料

pdf icon

ZIP

DC2605 - Design Files Download

3.00M

pdf icon

PDF

DC2605 - Demo Board Manual Download

1.00M

pdf icon

PDF

DC2605 - Schematics Download

163.00K

更多 Arrow image
reference details image

DC2881A-A

LTC7050/LTC3884-1具有电源系统管理功能的2相、双输出同步降压转换器

zoom

DC2881A-A

LTC7050/LTC3884-1具有电源系统管理功能的2相、双输出同步降压转换器

download icon

下载

 print icon

打印
DC2881A-A
LTC7050/LTC3884-1具有电源系统管理功能的2相、双输出同步降压转换器
立即购买 更多内容

产品详情

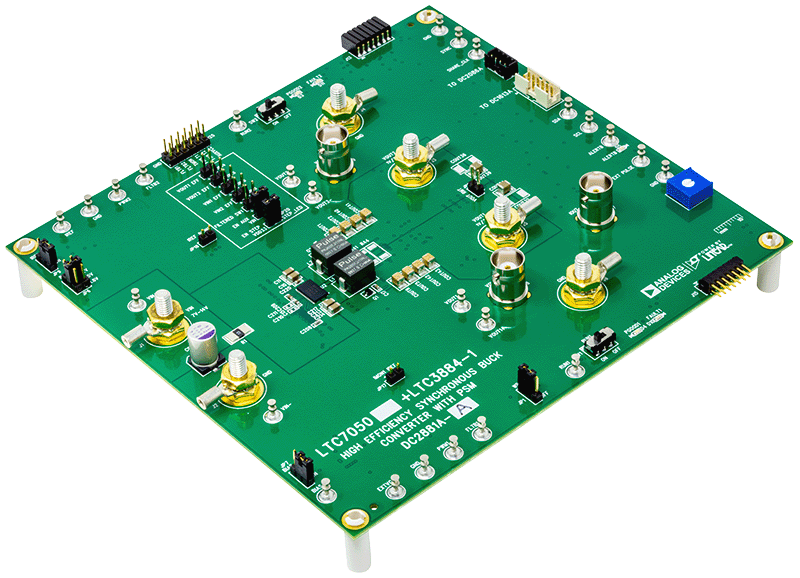

演示电路2881A-A是一款2相双路输出、高效率、高密度同步降压转换器，具有7V至14V的输入电压范围。具有1V输出时，每个输出可提供高达30A的最大负载电流。该演示板内置LTC3884-1控制器，与LTC7050双智能功率级配对，以提供2相降压转换器解决方案。LTC3884-1是一款双通道输出多相降压控制器，具有数字电源系统管理功能。LTC7050是双通道单片式智能功率级，在电气和热优化封装中集成了高速驱动器和低电阻半桥电源开关，以及全面的监控和保护电路。更多信息，请参考LTC3884-1和LTC7050数据手册。

DC2881A-A上电至默认设置，并基于配置电阻（或使用其非易失性存储器中的设置）供电，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。

资料

pdf icon

PDF

DC2881A-A - Schematic Download

238.37 K

pdf icon

ZIP

DC2881A-A - Design Files Download

5.15 M

pdf icon

PDF

DC2881A-A - Demo Manual (Rev.0) Download

1.89 M

更多 Arrow image
reference details image

DC2283A

LTC3884EUK演示板 | LTC3884(×2) 4相PMBus降压转换器，7V ≤ VIN ≤ 14V；0.5V ≤ VOUT ≤ 1.5V(160A)

zoom

DC2283A

LTC3884EUK演示板 | LTC3884(×2) 4相PMBus降压转换器，7V ≤ VIN ≤ 14V；0.5V ≤ VOUT ≤ 1.5V(160A)

download icon

下载

 print icon

打印
DC2283A
LTC3884EUK演示板 | LTC3884(×2) 4相PMBus降压转换器，7V ≤ VIN ≤ 14V；0.5V ≤ VOUT ≤ 1.5V(160A)
立即购买 更多内容

产品详情

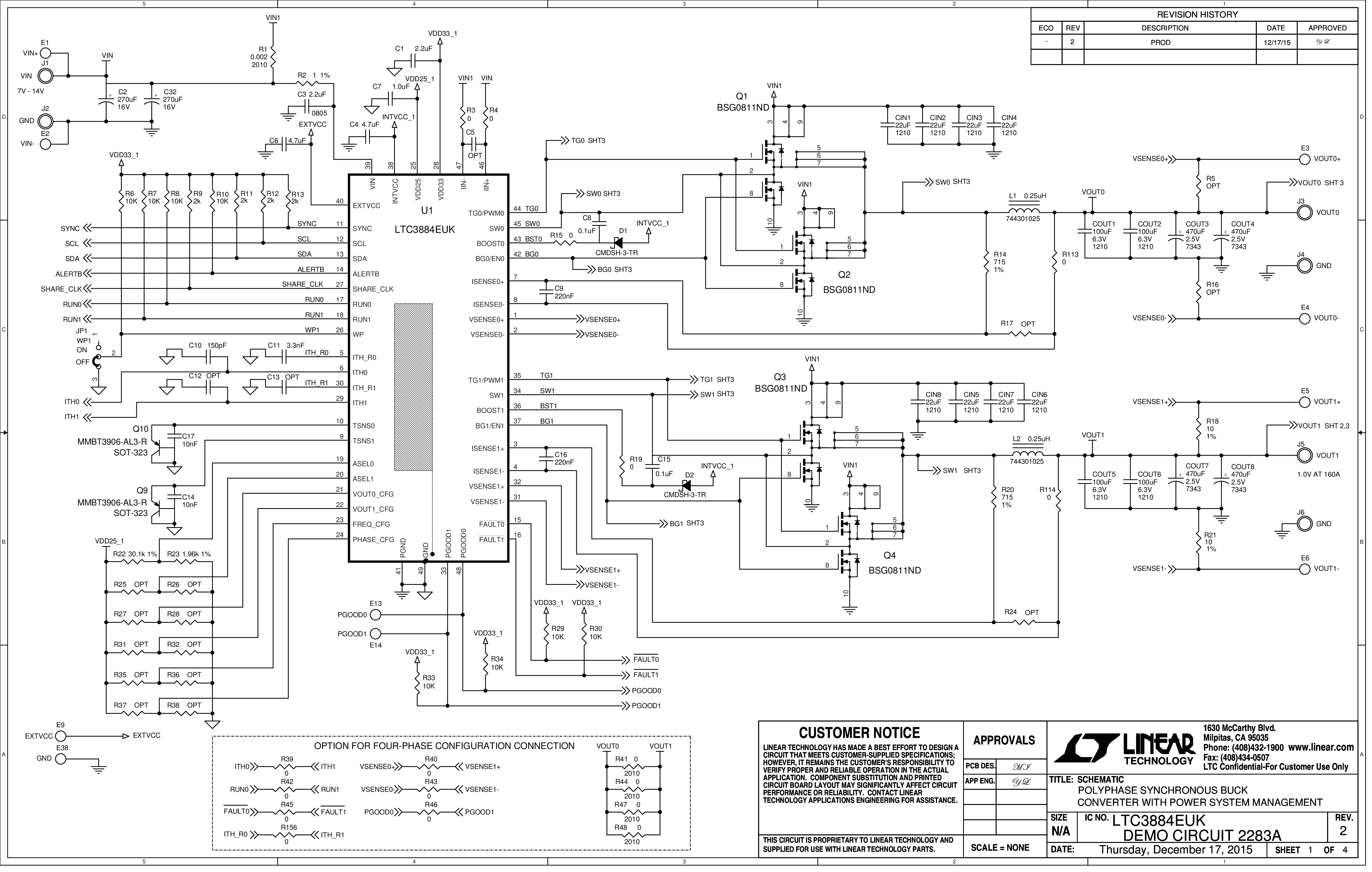

演示电路2283A是一款高效率、高密度、单路输出降压转换器，具有7V至14V输入电压范围。输出电压可在0.5V至1.5V范围内调整，并可提供最高160A的负载电流和1V输出。该演示板提供可配置为双通道输出转换器的选项，详情请联系工厂。VOUT0可提供40A最大负载电流，而VOUT1可提供120A最大负载电流。该演示板内置一款双通道输出多相降压控制器LTC3884，可提供超低DCR检测和数字电源系统管理功能。有关更多详细信息，请参见LTC3884数据手册。

资料

pdf icon

PDF

DC2283A - Demo Manual Download

953.00K

pdf icon

ZIP

DC2283A - Design Files Download

6.00M

pdf icon

PDF

DC2283A - Schematic Download

140.00K

更多 Arrow image
reference details image

DC2084A

LTC3884EUK/LTC3874EUFD演示板 | 多相数字PSM降压转换器，提供亚mΩ DCR检测，采用两个从控制器，10V ≤ VIN ≤ 14V，VOUT = 0.5V 至 1.5V @ 240A

zoom

DC2084A

LTC3884EUK/LTC3874EUFD演示板 | 多相数字PSM降压转换器，提供亚mΩ DCR检测，采用两个从控制器，10V ≤ VIN ≤ 14V，VOUT = 0.5V 至 1.5V @ 240A

download icon

下载

 print icon

打印
DC2084A
LTC3884EUK/LTC3874EUFD演示板 | 多相数字PSM降压转换器，提供亚mΩ DCR检测，采用两个从控制器，10V ≤ VIN ≤ 14V，VOUT = 0.5V 至 1.5V @ 240A
立即购买 更多内容

产品详情

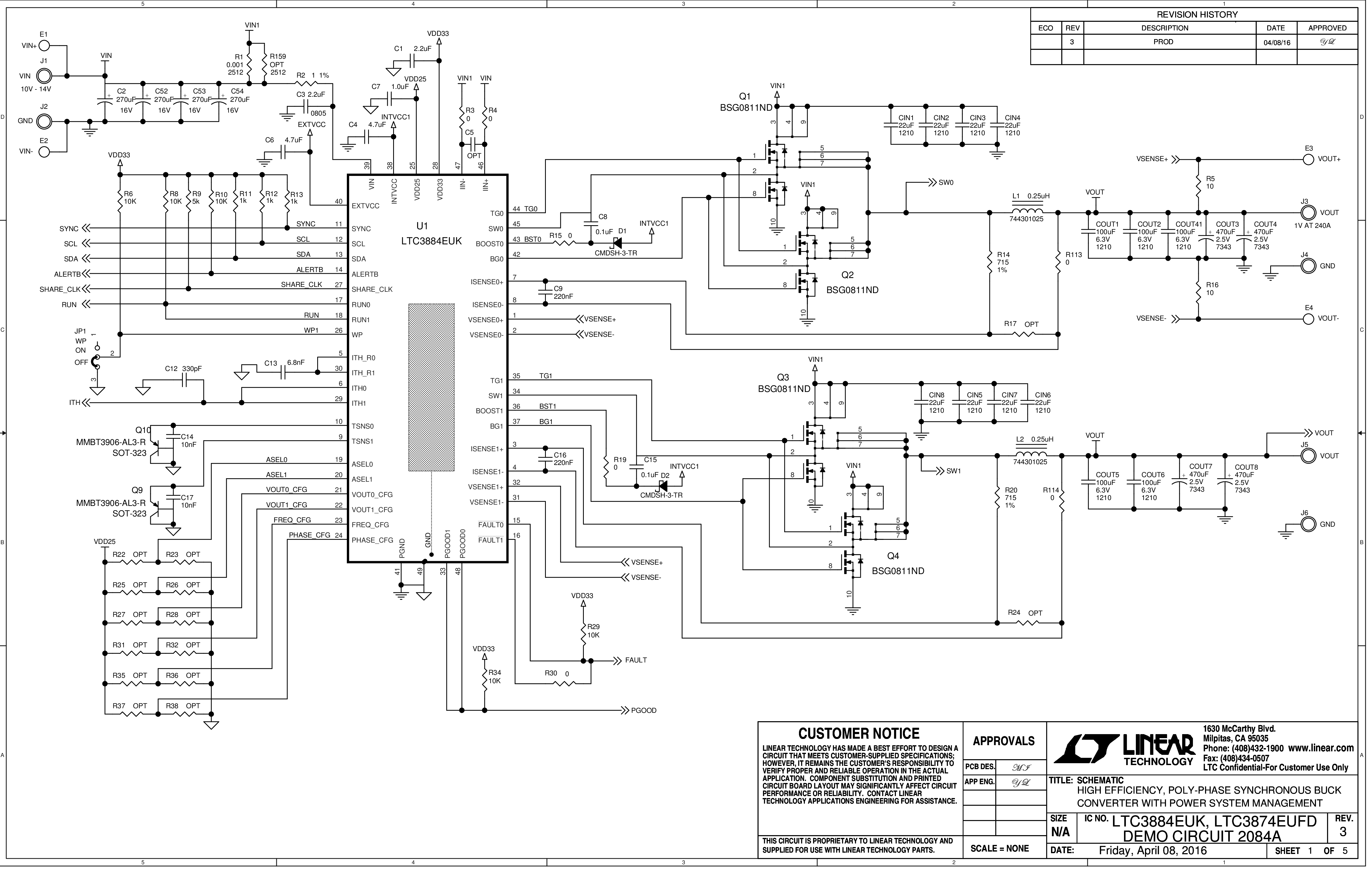

演示电路2084A是一款高效率、高密度、单路输出降压解决方案，内置LTC3884和两个LTC3874。LTC3884是一款双通道输出PolyPhase®;降压控制器，具有超低DCR检测和数字电源系统管理功能。LTC3874是一款多相降压同步从机控制器，还具有亚毫欧姆DCR检测功能。该组合提供具有10V至14V输入电压范围的电路，可提供最高240A的输出电流。默认输出电压为1V，但可以在0.5V至1.5V范围内进行设置。

DC2084A上电至默认设置并基于配置电阻或使用其非易失性存储器产生电源，无需串行总线通信。这样可轻松评估DC/DC转换器。为了充分发掘该器件丰富的电源系统管理功能，请下载GUI软件LTpowerPlay®;并使用LTC公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。

资料

pdf icon

PDF

DC2084A - Demo manual Download

872.00K

pdf icon

ZIP

DC2084A - Design Files Download

6.00M

pdf icon

PDF

DC2084A - Schematic Download

148.00K

更多 Arrow image
reference details image

DC2298A

LTC3884演示板 | 编程翻盖式插槽演示板

zoom

DC2298A

LTC3884演示板 | 编程翻盖式插槽演示板

download icon

下载

 print icon

打印
DC2298A
LTC3884演示板 | 编程翻盖式插槽演示板
立即购买 更多内容

产品详情

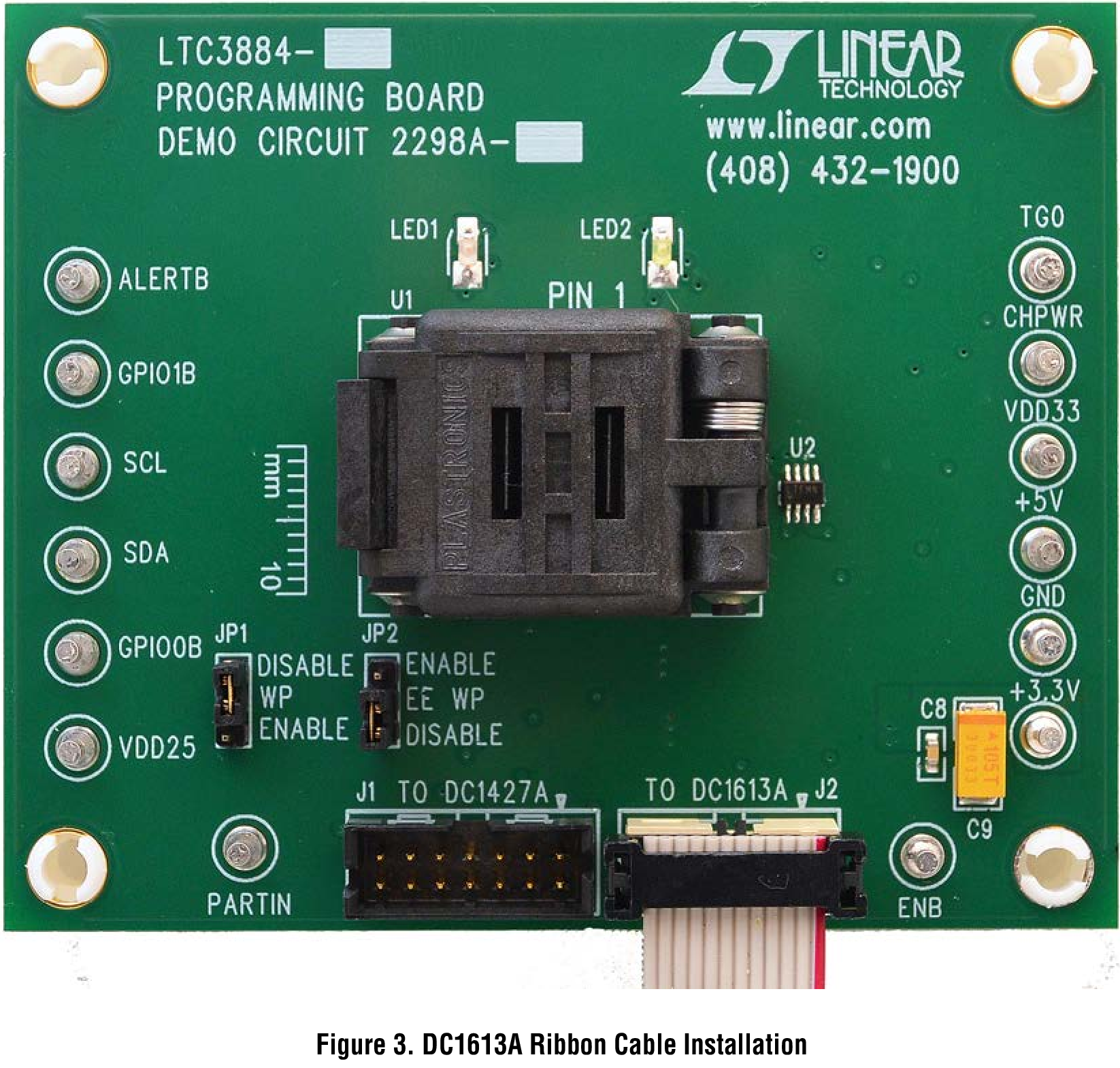

演示电路2298A包含编程和验证采用UK封装的LTC3884 EEPROM所需的电路，且这就是它的一个用途。DC2298A附带安装在翻盖式编程插槽中的LTC3884，且其EEPROM包含出厂默认配置。可在GUI中找到与出厂默认设置对应的LTpowerPlay®; #.proj文件。

资料

pdf icon

ZIP

DC2298A - Design Files Download

938.00K

pdf icon

PDF

DC2298A - Schematic Download

54.00K

pdf icon

PDF

DC2298A - Demo Manual Download

0.00M

更多 Arrow image

评估套件6

evaluation kit item images

DC2165A

LTC3884EUK演示板 | 双通道PMBus降压转换器，4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V 至 1.8V @ 30A
evaluation kit item images

DC2605A

具有电源系统管理功能的LTC3884ERHE-1、LTC3874EUF-1多相单通道120A输出同步降压转换器
evaluation kit item images

DC2881A-A

LTC7050/LTC3884-1具有电源系统管理功能的2相、双输出同步降压转换器
evaluation kit item images

DC2283A

LTC3884EUK演示板 | LTC3884(×2) 4相PMBus降压转换器，7V ≤ VIN ≤ 14V；0.5V ≤ VOUT ≤ 1.5V(160A)
evaluation kit item images

DC2084A

LTC3884EUK/LTC3874EUFD演示板 | 多相数字PSM降压转换器，提供亚mΩ DCR检测，采用两个从控制器，10V ≤ VIN ≤ 14V，VOUT = 0.5V 至 1.5V @ 240A
evaluation kit item images

DC2298A

LTC3884演示板 | 编程翻盖式插槽演示板
工具和仿真

工具及仿真模型 3

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3884 - Step-Down (Buck) Regulators Download

10.14 K
参考电路

参考电路 1

Full Power Management (-L Devices)​

versal-premium

Non-Hardware Verified Design

zoomopens a dialog

versal-premium

Non-Hardware Verified Design

download icon

下载

 print icon

打印
versal-premium

参考设计

tooltip Info:参考设计
Non-Hardware Verified Design

特性和优点

  • Xilinx Versal™ Premium series solves a broad range of industry-specific problems with performance and flexibility. Core use cases include storage acceleration, data center network acceleration, 5G xHaul and Passive optical networks.

  • Analog Devices, Inc. supports power delivery solutions for the Versal Premium Platform. Monolithic solutions are used on the Versal Premium Platform to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3884-1
    • LTC7051
    • ADP5056
    • LTC7132
    • ADP2389
    • ADP5052
    • ADP5054
    • LTC7150S
    • LTC7151S
查看参考设计详情 external link

使用部分 8

LTC3884
LTC3884-1 reference design link

ADP5056 reference design link

LTC7132 reference design link

ADP2389 reference design link

ADP5052 reference design link

ADP5054 reference design link

LTC7150S reference design link

LTC7151S reference design link

参考电路1

Full Power Management (-L Devices)​

versal-premium

Non-Hardware Verified Design

最新评论

最新评论

需要发起讨论吗？ 没有关于 ltc3884的相关讨论？是否需要发起讨论？
在论坛上发起讨论

近期浏览

产品详情
参考资料
软件和型号相关生态系统
评估套件
工具及仿真模型
参考电路
最新评论
