ADP5054

集成了 4 个降压稳压器的电源解决方案

英文数据手册

Rev. G

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

宽输入电压范围：4.5 V 至 15.5 V
±整个温度范围下的输出精度为 1.5%
250 kHz 至 2 MHz 可调开关频率，并具有单独的 ½× 频率选项
功率调整
- 通道 1 和通道 2
  - 具有低端 FET 驱动器的可编程 2 A/4 A/6 A 同步降压稳压器
- 通道 3 和通道 4：2.5 A 同步降压稳压器
灵活的并行操作
- 单一 12 A 输出（通道 1 和通道 2 并联）
- 单一 5 A 输出（通道 3 和通道 4 并联）

低 1/f 噪声密度
- 在 10 Hz 至 100 kHz 频率下，0.8 V_REF 时为 40 μV rms
0.811 V 精确阈值的精密启用
有源输出放电开关
FPWM/PSM 模式选择
频率同步输入或输出
通道 1 输出具有电源正常标记
UVLO、OCP 和 TSD 保护
48 引脚 7 mm × 7 mm LFCSP
工作结温范围为 −40°C 至 +125°C

产品详情

ADP5054 在 48 引脚 LFCSP 封装中集成了 4 个高性能降压稳压器，可满足严苛的性能和电路板空间要求。该器件支持直接连接到达 15.5 V 的高输入电压，无需采用前置稳压器。

通道 1 和通道 2 集成了高压侧功率金属氧化物半导体场效应晶体管 (MOSFET) 和低压侧 MOSFET 驱动器。在低压侧功率器件中可使用外部 NFET 以实现效率优化的解决方案，并提供 2 A、4 A 或 6 A 的可编程输出电流。采用并行配置组合通道 1 和通道 2 可提供具高达 12 A 电流的单个输出。

通道 3 和通道 4 集成了高压侧和低压侧 MOSFET，以提供 2.5 A 的输出电流。采用并行配置组合通道 3 和通道 4 能提供具高达 5 A 电流的单个输出。

ADP5054 的开关频率可编程，或同步至一个 250 kHz 至 2 MHz 的外部时钟，而且为每个通道提供了一种单独的 ½× 频率配置。

ADP5054 的每个通道上均包含一个单独的精准启用引脚以实现简易的上电时序。针对噪声敏感应用，在 ADP5054 中采用了内部低 1/f 噪声基准，以满足噪声敏感型应用的需要。

应用

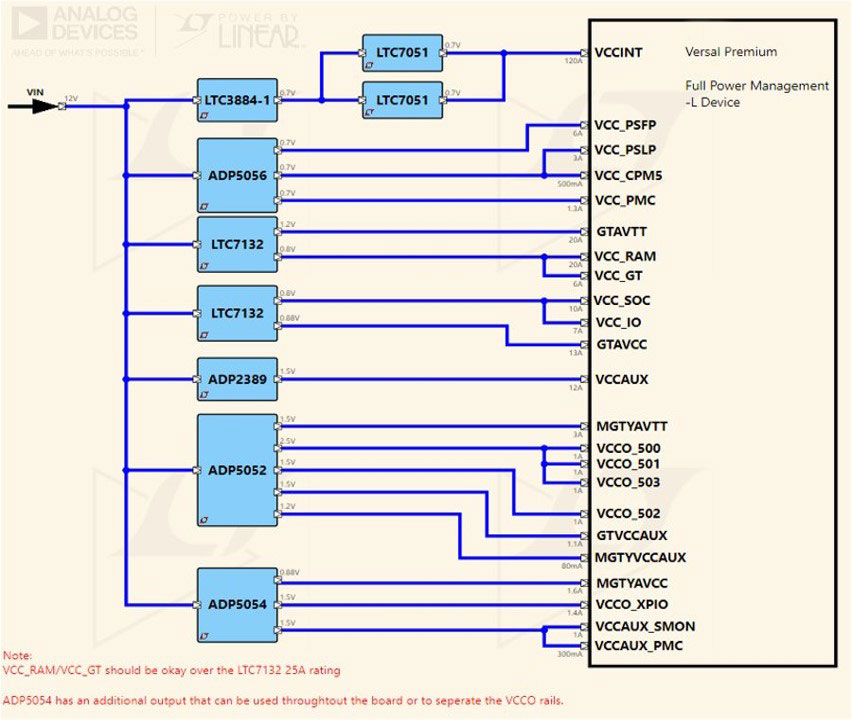

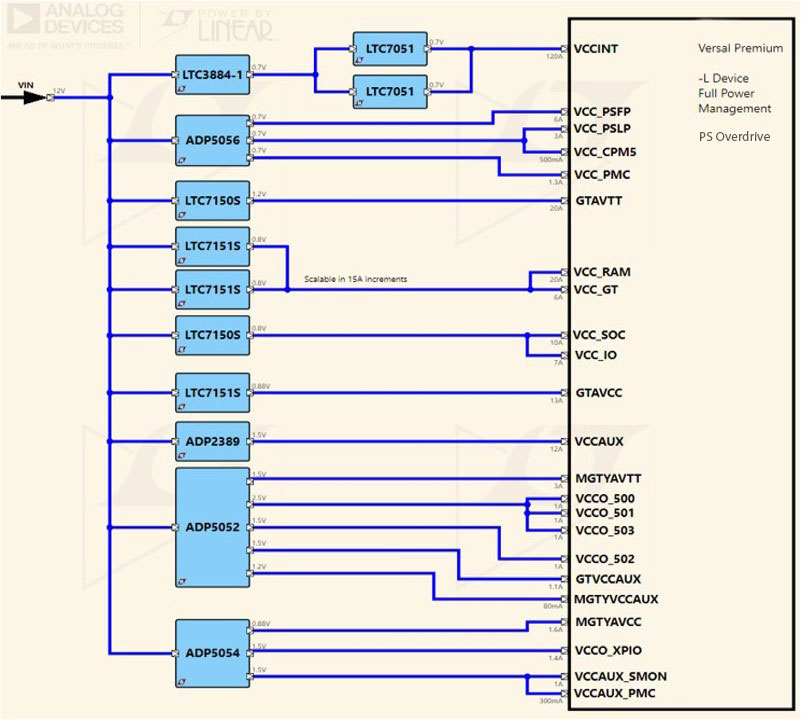

FPGA 和处理器应用
小型蜂窝基站
安保和监控
医疗应用

产品分类

电源管理
- 多输出降压
- 内部开关电源降压

领域

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (8)

EVAL-SC584-EZLITE

面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC584评估硬件（349引脚CSPBGA）

EVAL-SC589-EZLITE

面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC589评估硬件（529引脚CSPBGA）

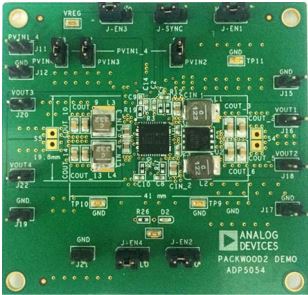

EVAL-ADP5054

查看此评估套件详细信息

本用户指南描述ADP5054评估，包括详细的原理图和印刷电路板(PCB)布局图。

ADP5054评估板在一个48引脚LFCSP封装中集成四个高性能降压调节器，可满足严苛的性能和电路板空间要求。 ADP5054评估板无需任何前置调节器可直接连接到高达15 V的高输入电压。

有关该器件的完整详情可参见ADP5054数据手册，建议同时参阅数据手册和本评估板用户指南。

优势和特点

宽输入电压范围： 4.5 V至15.5 V
ADP5054的全功能评估板：
通道1：可编程2 A/4 A/6 A降压调节器
通道2：可编程2 A/4 A/6 A降压调节器
通道3： 2.5 A同步降压调节器
通道4： 2.5 A同步降压调节器
独立工作能力
四个降压调节器的级联选项
每个通道具有专用的使能选项
提供模式选项，可选择省电模式(PSM)或强制脉冲宽带调制(FPWM)操作
可编程开关频率：250 kHz至2 MHz
频率同步输入或输出

EVAL-SC584-EZLITE

查看此评估套件详细信息

ADSP-SC584 EZ-KIT Lite和EZ-Board®是针对ADSP-SC58x系列SHARC®处理器的评估系统。 ADSP-SC584处理器基于具有ARM® Cortex-A5™处理器内核的SHARC+™双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite®版本提供用于CrossCore® Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。

扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。采用I2C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。

本评估板可与CrossCore® Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。该开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

优势和特点

ADSP-SC584 349引脚19x19mm BGA
2Gb DDR3存储器
128 Mb SPI 闪存
以太网（10/100和千兆）
ADAU1977四通道ADC
ADAU1979四通道ADC
ADAU1962A 12通道24位DAC
AD2410汽车音频总线(A2B)
SPDIF输入/输出、光纤和同轴电缆
UART
2 CAN收发器+ RJ11连接器
USB OTG
HADC
EI3扩展接口
EZLITE包括CrossCore® Embedded Studio（2个180天许可）和ICE-1000 JTAG仿真器

EVAL-SC589-EZLITE

查看此评估套件详细信息

ADSP-SC589 EZ-KIT Lite和EZ-Board®是针对ADSP-SC58x系列SHARC®处理器的评估系统。 ADSP-SC589处理器基于具有ARM® Cortex-A5™处理器内核的SHARC+™双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite®版本提供用于CrossCore® Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。

扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。采用I²C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。

本评估板可与CrossCore® Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。该开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

优势和特点

ADSP-SC589 529引脚19x19mm BGA
4Gb DDR3存储器
128 Mb SPI闪存
2个以太网（1个10/100、1个GigE）
ADAU1979四通道ADC
ADAU1962A 12通道24位DAC
SPDIF输入/输出、光纤和同轴电缆
UART
2 CAN收发器+ RJ11连接器
USB OTG
USB HS
PCIe
SD/MMC存储器连接器
HADC
EI3扩展接口
EZLITE包括CrossCore® Embedded Studio（2个180天许可）和ICE-1000 JTAG仿真器

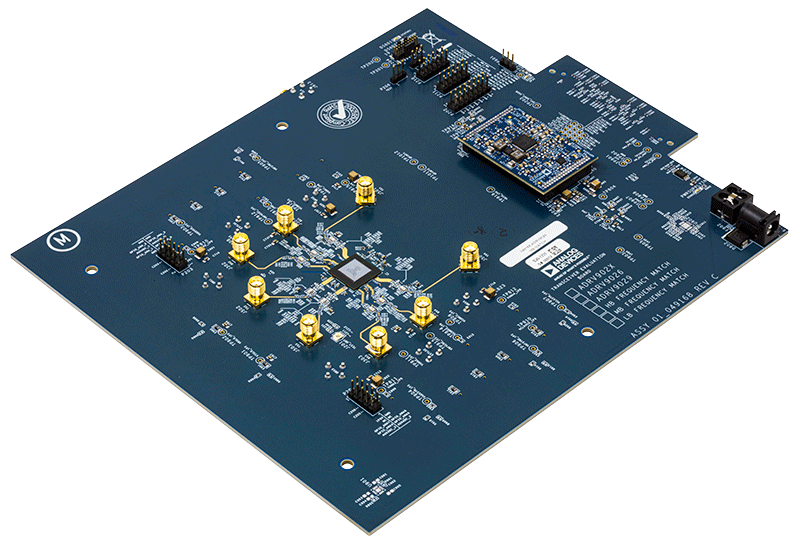

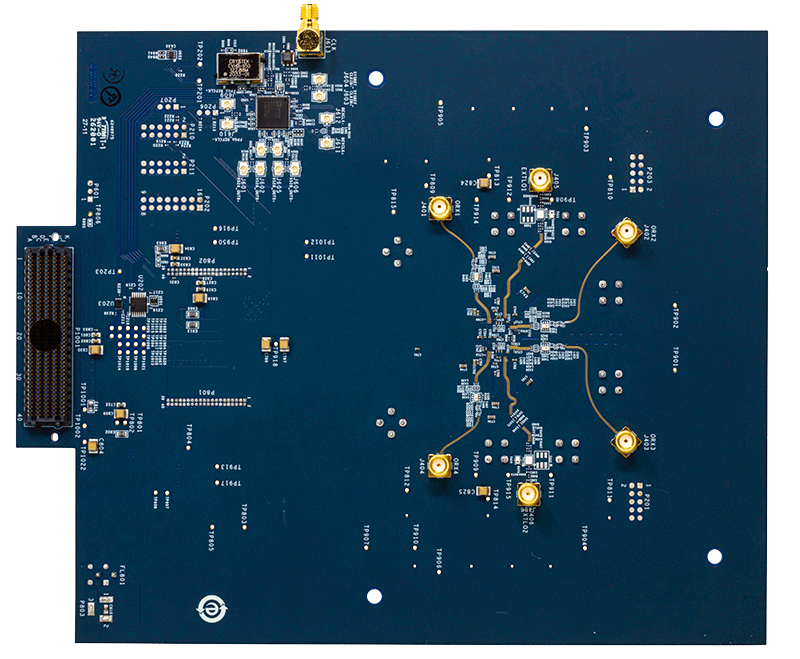

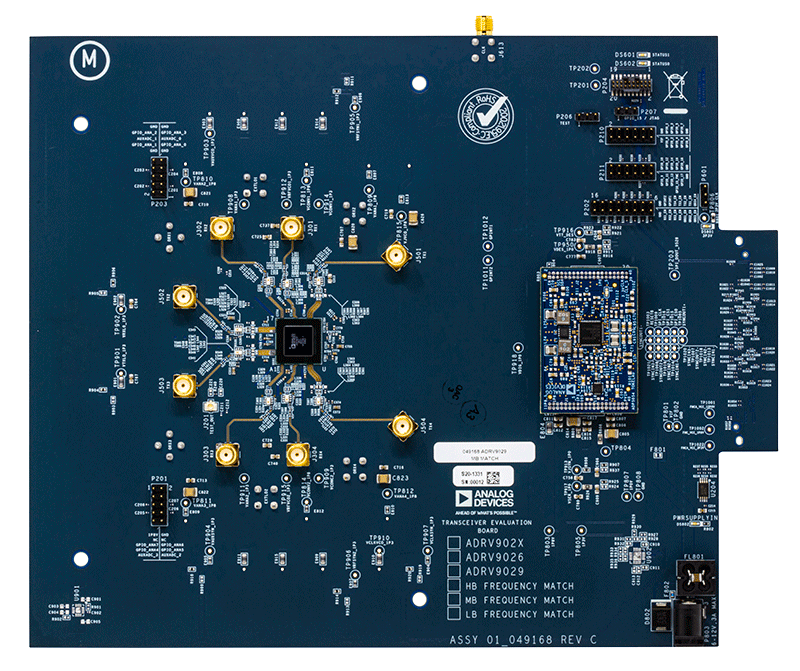

EVAL-ADRV9026

查看此评估套件详细信息

ADRV9026-HB/PCBZ 和 ADRV9026-MB/PCBZ 都是无线电卡，设计用于展示 ADRV9026 四通道宽带 RF 收发器。这些无线电卡为器件评估提供 4x4 收发器平台。无线电卡运行所需的所有外设包括一个独立的高效率电源电路板和一个高性能时钟解决方案。通过 FMC 连接器将其中一个无线电卡与 FPGA 母板 ADS9-V2EBZ 相连即可形成适用于 ADRV9026 的完整评估平台。

优势和特点

用于评估的完整射频卡
- 适用于 2.8 GHz 至 6 GHz 频带的 ADRV9026-HB/PCBZ
- 适用于 650 MHz 至 2.8 GHz 频带的 ADRV9026-MB/PCBZ
工作频率范围为 650 MHz 至 6 GHz 的 4x4 宽带 RF 收发器平台
单独的电源子卡为高效电源解决方案提供了参考设计
FMC 连接器至 FPGA 母板 ADS9-V2EBZ
包括原理图、布局图、BOM、API 和评估软件

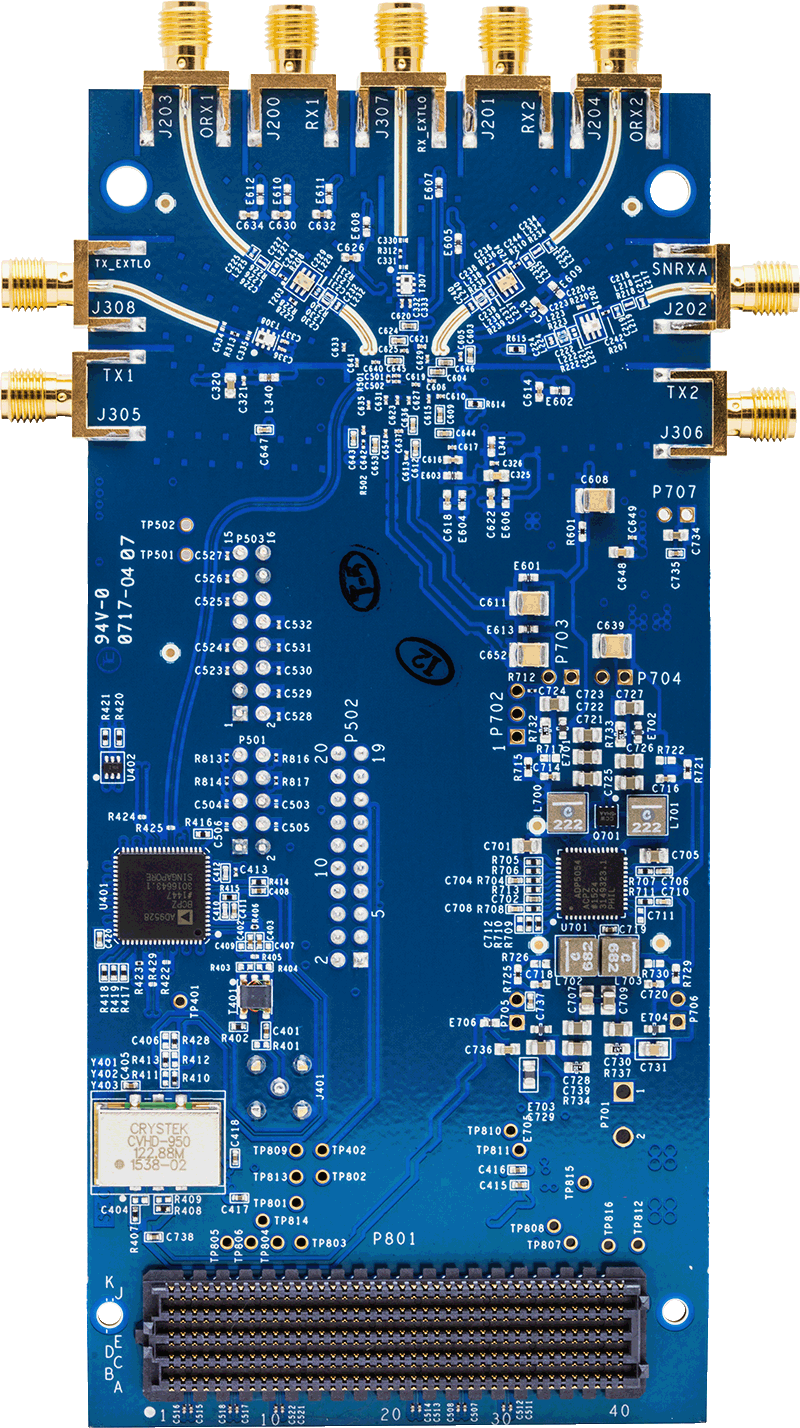

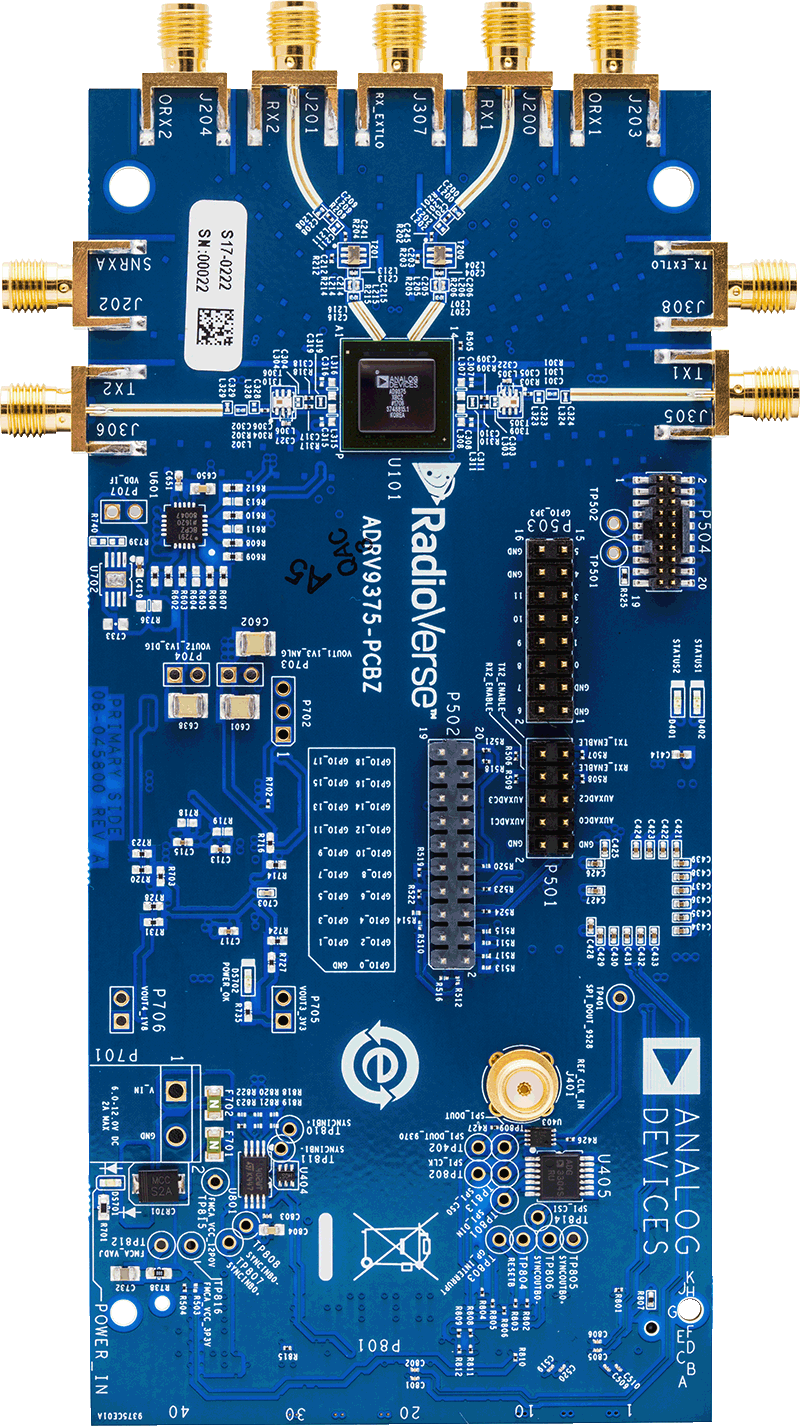

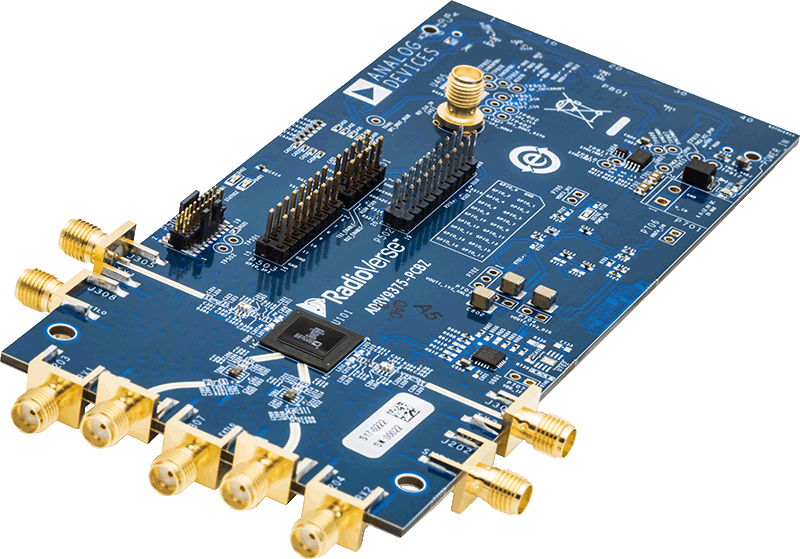

ADRV9375

查看此评估套件详细信息

ADRV9375-N/PCBZ和ADRV9375-W/PCBZ均为无线电卡，设计用于展示AD9375——首款集成DPD的宽带RF收发器，面向3G/4G小型蜂窝和大规模MIMO。无线电卡提供单个2x2收发器平台，用于无线电解决方案的器件评估和快速原型制作。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。此外，封装中包含第三方PA评估卡，用于DPD评估。

ADRV9375-N/PCBZ与ADRV9371-N/PCBZ的匹配网络相同。ADRV9375-W/PCBZ与ADRV9371-W/PCBZ的匹配网络相同。欲了解更多信息，请点击此处。

优势和特点

含 AD9375 DPD 及高效 PA 的完整射频卡平台
窄带调谐范围
- ADRV9375-N/PCBZ 匹配 1.8GHz – 2.6GHz
附带适用于 AD9375 的高效电源解决方案和时钟解决方案
连接 Xilinx ZC706 母板 (EK-Z7-ZC706-G) 的 FMC 连接器。
使用单个 FMC 连接器供电
包括原理图、布局图、BOM、HDL、驱动程序和应用软件

软件

Wideband RF Transceiver Evaluation Software

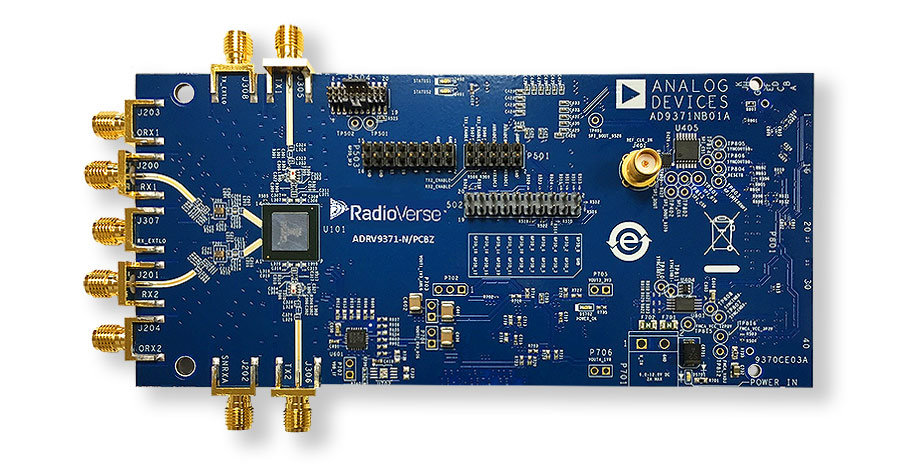

ADRV9371

查看此评估套件详细信息

ADRV9371-N/PCBZ和ADRV9371-WPCBZ是设计用于展示AD9371的无线电卡；AD9371是一款高性能、宽带、集成式RF收发器，设计用于RF应用，比如4G基站、测试和测量应用，以及软件定义无线电。无线电卡能为硬件工程师、软件工程师和系统架构师提供单个2x2收发器平台，用于无线电解决方案的器件评估和快速原型制。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。

同时兼具窄调谐范围和宽调谐范围。

ADRV9371-N/PCBZ针对1.8GHz至2.6GHz窄调谐范围进行了性能优化。在此频段之外的调谐RF频率将会表现出较低的RF性能。该电路板主要是为了帮助RF工程师连接AD9371至RF测试台（矢量信号分析仪、信号发生器等），实现最佳性能。

ADRV9371-W/PCBZ可在300MHz至6GHz的宽调谐范围内工作，但RF性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前，软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后1 dB或1% EVM的性能。

该板与Xilinx ZC706母板(EK-Z7-ZC706-G)对接（单独订购）。

优势和特点

包含AD9371的无线电卡平台配备：

2个发射输出
2个接收输入
2个观测输入
1个嗅探器路径

提供窄调谐范围和宽调谐范围

ADRV9371-N/PCBZ 匹配频率：1.8GHz – 2.6GHz
ADRV9371-W/PCBZ匹配频率：300MHz – 6GHz

配有用于AD9371的高效率电源解决方案和时钟解决方案
通过FMC连接器连接Xilinx ZC706母板(EK-Z7-ZC706-G)。
通过单FMC连接器供电
包括原理图、布局、BOM、HDL、驱动程序和应用软件

软件

EVAL-ADRV9008/9

查看此评估套件详细信息

ADRV9009-W/PCBZ 是一款无线电卡，设计用于展示 ADRV9009 —— 最宽带宽、最高性能 RF 集成收发器。无线电卡提供单个 2x2 收发器平台，用于无线电解决方案的器件评估和快速原型制作。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。ADRV9009-W/PCBZ 是双通道接收器和集成观测接收器的双通道发射器的单芯片 TDD 解决方案。

ADRV9009-W/PCBZ 可在 75MHz 至 6GHz 的宽调谐范围内工作，但 RF 性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前，软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后 1 dB 或 1% EVM 的性能。

ADRV9008-1W/PCBZ 是一款用于展示 ADRV9008-1 的评估套件，在 75MHz 至 6GHz 调谐范围内提供双通道接收器。ADRV9008-2W/PCBZ 是一款用于展示 ADRV9008-2 的评估套件，在 75MHz 至 6GHz 调谐范围内提供集成观测接收器的双通道发射器。

ADRV9008/ADRV9009 评估和原型制作平台
ADI 提供用于评估、原型设计和参考设计的全套软硬件工具。下表列出了可用的软硬件工具。


	载波板	软件和驱动程序
评估平台	EVAL-TPG-ZYNQ3	评估软件： API 库用于配置和数据采集的 Windows GUI
原型制作平台	Xilinx ZCU102 评估套件 Intel® Arria® 10 SoC 开发套件	原型制作软件：开源 Linux 驱动程序用于数据采集的开源 Linux IIO 示波器兼容 GNU Radio 基于 GitHub 的公开参考设计，采用 ADI JESD204B 接口框架

优势和特点

用于评估的完整射频卡
- ADRV9009-W/PCBZ：适用于 ADRV9009（双射频接收器/发射器/观察接收器评估板）的评估套装
- ADRV9008-1W/PCBZ：适用于 ADRV9008-1（双射频接收器评估板）的评估套装
- ADRV9008-2W/PCBZ：适用于 ADRV9008-2（双射频发射器/观察接收器评估板）的评估套装
宽带射频工作频率范围为75MHz - 6GHz
附带高效电源解决方案和时钟解决方案
连接 Xilinx ZC706 母板 (EVAL-TPG-ZYNQ3) 的 FMC 连接器
使用单个 FMC 连接器供电
包括原理图、布局图、BOM、HDL、驱动程序和应用软件

软件

SHARC Audio Module

查看此评估套件详细信息

SHARC^® 音频模块是一款可扩展的硬件/软件平台，可用于进行音频应用的项目原型设计、开发和部署，包括效果处理器、多声道音频系统、MIDI 合成器和许多其他基于 DSP 的音频项目。

SHARC 音频模块的核心是 ADI 公司的 ADSP-SC589 SHARC 处理器，它是适用于音频处理的一款卓越引擎，其中融合了双 SHARC+ DSP 内核和 ARM 内核。SHARC 随附一组专家选择的外设，非常适用于音频项目的开发。

虽然 SHARC 音频模块可作为独立产品使用，但它也适合进行自定义扩展。ADI 公司正在开发扩展板（称为“Fin”）。该系列中的第一款产品是音频项目扩展板，可直接插到主 SHARC 音频模块上。

此外，有很多领先的开发商和板设计师，他们提供各种软件和硬件平台，可以让您扩展 SHARC 音频模块平台。由于可以通过两个多引脚连接器访问板的主要功能和 GPIO，因此您可以轻松地设计和构建自己的扩展板。可以在 SHARC 音频模块硬件参考手册中找到这些连接器的文档。

该板设计为与 CrossCore^® Embedded Studio (CCES) 开发工具配合使用。开发环境有助于进行高级应用代码开发和调试。

除了传统的 C 和 C++ 开发外，SHARC 音频模块还支持 Faust（函数式音频流），这是一种开源函数编程语言，专门针对实时音频信号处理和合成而设计。Faust 可针对信号处理应用生成 C++ 以及其他目标语言。Faust 库提供一套丰富的音频 DSP 对象，可在创建 DSP 算法的过程中使用这些对象。使用 Faust，可以快速创建大型算法，从而充分利用 SHARC 音频模块平台提供的计算能力。

优势和特点

ADSP-SC589 浮点 SHARC^® 处理器
- 双 500 MHz SHARC+^® DSP 内核和 500MHz ARM^® Cortex^®-A5 内核
两个 2 Gbit DDR3 存储器
512 Mbit SPI 闪存
24 位 96 kHz ADAU1761 SigmaDSP^® 音频编解码器
AD2425W A²B^® 收发器
- 多通道低延迟音频接口
1/8“ 立体声插孔
两个 60 引脚连接器，支持 ADI 和第三方“Fin”（扩展板）
包括免费的 CrossCore^® Embedded Studio 许可证和用于调试的 ICE-1000 仿真器

其他外设：

UART（用于 MIDI 等）
S/PDIF
千兆比特以太网
USB OTG & HS

文档

数据手册 (1)

PDF

625.32 K

ADP5054: Quad Buck Regulator Integrated Power Solution Data Sheet (Rev. G)

用户手册 (2)

PDF

5.53 M

UG-1238: ADRV-DPD1/PCBZ Small Cell Radio Reference Design with Digital Predistortion (Rev. A)

PDF

402.05 K

UG-816: Evaluation Board for the ADP5054 4-Channel Power Management Unit

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTspice downloads and documentation

Models for the following parts are available in LTspice:

ADP5054

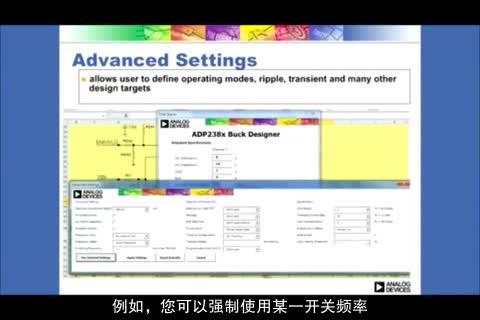

设计工具

ADP505x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
