特性
- 与 PMBus/I2C 兼容的串行接口
- 遥测回读包括 VIN、IIN、VOUT、IOUT、温度和故障
- 可编程电压、限流值、数字软启停、时序监控、裕度、OV/UV/OC
- 次毫欧 DCR 电流检测
- 数字可调环路补偿参数
- 整个温度范围内的输出电压精度为 ±0.5%
- 集成输入电流检测放大器
- 带 ECC 和故障记录功能的内部 EEPROM
- 集成式 N 通道 MOSFET 栅极驱动器
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC7132 是一款双输出多相DC/DC同步降压型单片稳压器，具有符合基于I2C的PMBus标准的串行接口。该稳压器采用一种恒频电流模式架构，通过独特的方案为亚毫欧级DCR应用提供出色的性能。LTC7132由具有图形用户界面(GUI)的LTpowerPlay® 软件开发工具提供支持。
可编程环路补偿允许对稳压器进行数字补偿。开关频率、通道定相和器件地址可通过数字接口以及外部配置电阻进行编程。此外，参数还可以通过数字接口进行设定并存储在EEPROM中。两路输出都有独立的电源良好指示器和FAULT功能。
LTC7132可配置为不连续（跳脉冲）模式或强制连续传导工作模式。每个通道可提供高达25A的负载电流；总载流能力将取决于两个通道上的应用总功耗。
功率转换
- 宽 VIN 范围：4.5V 至 20V
- VOUT范围： 0.5V至3.5V（具有超低DCR设置）;
- 0.5V至5.5V（典型DCR设置）
- 用于最多6个相位的精确 PolyPhase® 均流
- 采用140引脚(9mm × 11.25mm × 2.22mm)封装
- BGA封装
应用
- 电信、数据通信和存储系统
- 工业和负载点应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC7132
文档
3
筛查
1 应用
全部
-
全部
-
数据手册
-
用户手册
全部
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
更新 04/01/2021
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC7132EY#PBF |
140-Lead BGA (11.25mm 9mm x 2.22mm)
|
|
|
| LTC7132IY#PBF |
140-Lead BGA (11.25mm 9mm x 2.22mm)
|
|
- LTC7132EY#PBF
- 引脚/封装图-中文版
-
140-Lead BGA (11.25mm 9mm x 2.22mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC7132IY#PBF
- 引脚/封装图-中文版
-
140-Lead BGA (11.25mm 9mm x 2.22mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTC7132EY#PBF
量产
LTC7132IY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTC7132EY#PBF
量产
LTC7132IY#PBF
量产
软件和型号相关生态系统
评估套件 1
DC2666A
LTC7132 | 集成PSM的双相单芯片降压型电源
产品详情

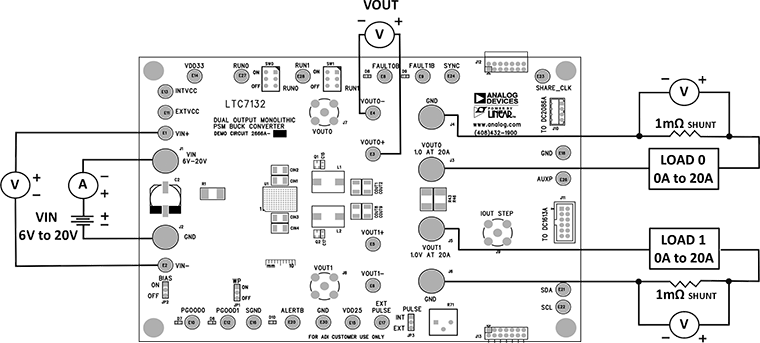

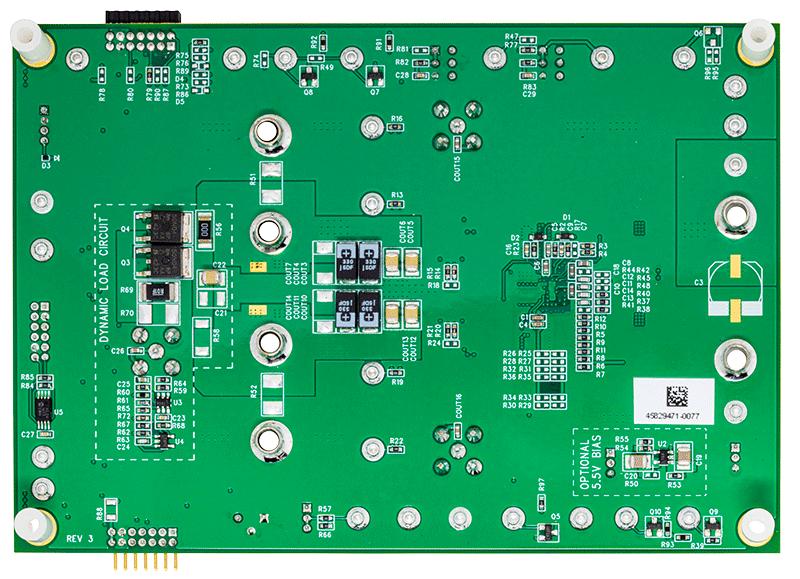

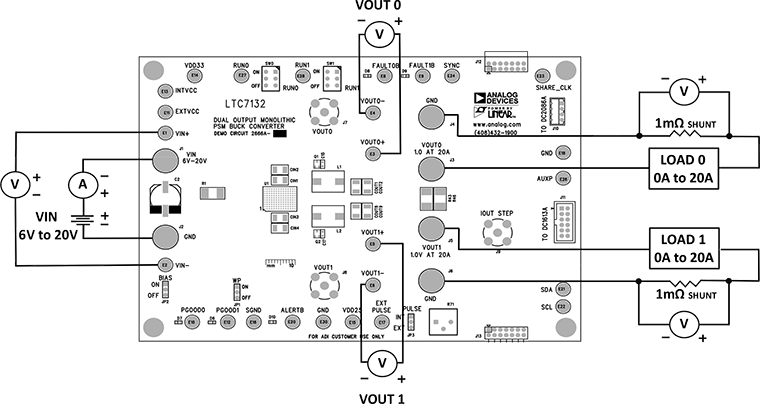

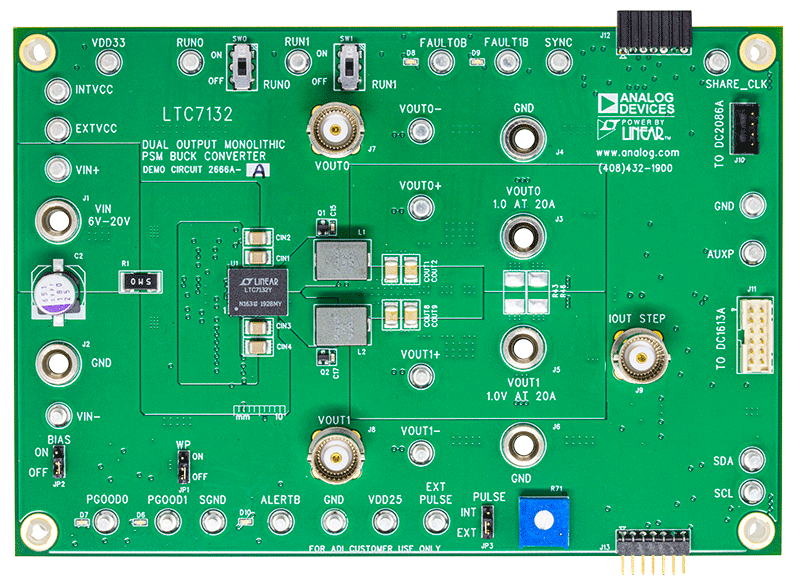

演示电路2666A-A/2666A-B集成LTC7132，该器件是一款具有宽输入和输出电压范围的高效双输出多相DC/DC降压型稳压器，具有亚毫欧级DCR检测和数字电源系统管理功能。该演示板提供两种版本：DC2666A-A配置为2相双路输出，DC2666A-B配置为2相单路输出。这两种版本都在6V至20V的输入电压范围内工作。DC2666A-A两路输出的出厂默认输出电压为VOUT0 = 1V、VOUT1 = 1V，每个通道的额定负载电流为20A。DC2666A-B的出厂默认输出电压为VOUT = 1V，额定负载电流为40A。这两种版本的两个通道均可提供高达25A的最大负载电流。
输出电压的可编程范围为0.6V至1.8V。如果需要将输出电压编程为大于1.8V的任何值，都将需要改变电感器、外部DCR网络组件，并且可能需要根据LTC7132数据手册中提供的热减额曲线来降低最大输出电流。出厂默认开关频率预设为典型值425kHz。DC2666A-A/DC2666A-B都使用具有极低DCR的外部电感，能够为亚毫欧级DCR电流检测应用提供出色的性能。
DC2666A的两个版本均具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到该演示板，这提供了一种使用LTpowerPlay®软件开发工具与该器件通信并对该部件进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、开关频率、内部IC裸片温度、外部电源组件温度和故障日志的实时遥测信息。可编程参数包括器件地址、输出电压、控制环路补偿、开关频率、相位交错、DCM或CCM工作模式、数字软启动、基于时序和时间的关断、对输入和输出过压的故障响应、输出过流、IC裸片和电源组件过温。
LTC7132采用散热增强型、薄型140引脚9mm × 11.25mm × 2.22mm BGA封装。在使用DC2666A-A/DC2666A-B或对其进行任何更改之前，建议先阅读LTC7132的数据手册和演示手册。
DC2666A-A：6V ≤ VIN ≤ 20V；VOUT0/VOUT1 = 0.6V至1.8V（20A，峰值为25A）
DC2666A-B：6V ≤ VIN ≤ 20V；VOUT = 0.6V至1.8V（40A，峰值为50A）
