ADP5052

带四通道降压调节器和200mA LDO调节器的5通道集成式电源解决方案

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽输入电压范围:4.5 V至15 Vs
  • 输出精度:±1.5%(整个温度范围内)
  • 可调开关频率范围:250 kHz至1.4 MHz
  • 通过工厂熔丝提供可调/固定输出选项
  • 功率调节
    • 通道1和通道2:可编程1.2 A/2.5 A/4 A同步降压调节器,集成低端FET驱动器
    • 通道3和通道4:1.2 A同步降压调节器
    • 通道5:200 mA低压差(LDO)调节器
    • 针对小负载要求,5.1 V LDO电源能始终处于激活状态
  • 单通道8 A输出(通道1和通道2并联使用)
  • 精密使能,0.8 V精确阈值
  • 有源输出放电开关
  • FPWM或自动PWM/PSM模式选择
  • 频率同步输入或输出
  • 针对OVP/OCP故障提供可选的闩锁保护
  • 所选通道的电源良好指示
  • UVLO、OCP和TSD保护
  • 48引脚、7 mm × 7 mm LFCSP封装
  • 结温范围:-40°C至+125°C
更多细节
show more Icon

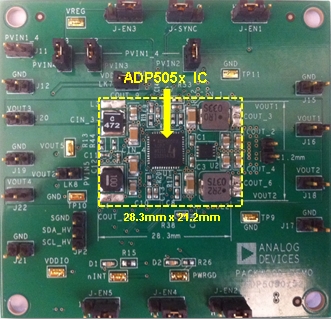

ADP5052在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个200 mA低压差(LDO)调节器,可满足严苛的性能和电路板空间要求。器件可直接连接高达15 V的输入电压,无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。外部NFET可用于低端功率器件,以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达8 A的单路输出电流。

通道3和通道4同时集成高端和低端MOSFET,以提供1.2 A输出电流。

ADP5052的开关频率可编程或同步至外部时钟。ADP5052的每个通道均集成一个精密使能引脚,可方便地设置上电时序或改变可调节UVLO阈值。

ADP5052集成通用LDO调节器,具有低静态电流和低压差特性,提供高达200 mA的输出电流。

应用

  • 小型蜂窝基站
  • FPGA和处理器应用
  • 安防和监控
  • 医疗应用
