概览
优势和特点
- 符合 PMBus/I2C 标准的串行接口
- 遥测回读包括 VIN、IIN、VOUT、IOUT、温度和故障
- 可编程电压、电流限值、数字软起动 / 停止、排序、裕度调节、过压 / 欠压 / 过温 (OV/UV/OC)、频率和控制环路补偿
- 在整个温度范围内实现了小于 ±0.5% 的输出误差
- 集成型 16 位 ADC 和 12 位 DAC
- 集成型高端电流检测放大器
- 具 ECC 的内部 EEPROM 和故障记录
- 集成型 N 沟道 MOSFET 栅极驱动器
电源转换
- 宽 VIN 范围：4.5V 至 60V
- VOUT0、VOUT1 范围：0.5V 至 13.8V
- 模拟电流模式控制环
- 可为多达 6 个相位提供准确的多相 (PolyPhase®) 均流 (100kHz 至 750kHz)
- 采用 52 引脚 (7mm x 8mm) QFN 封装
产品详情
LTC®3886 是一款双通道、多相 DC/DC 同步降压型开关稳压控制器，其具有一个符合基于 I2C 之 PMBus 标准的串行接口。该控制器运用了一种恒定频率、电流模式架构，并拥有高电压输入和输出能力以及可编程环路控制。LTC3886 得到了具有图形用户界面 (GUI) 的 LTPowerPlay® 软件开发工具的支持。
EXTVCC 引脚支持高达 14V 的电压，因而可实现优化的电路效率和芯片温度，并让控制器输出提供芯片电源。开关频率、输出电压和器件地址可利用数字接口和外部配置电阻器来设置。参数可以通过数字接口来设定或存储于 EEPROM 中。两个输出均具有一个独立的电源良好指示器和 FAULT 功能。
LTC3886 可针对不连续 (脉冲跳跃) 模式或连续电感器电流模式进行配置。
应用
- 电信、数据通信和存储系统
- 工业和负载点应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

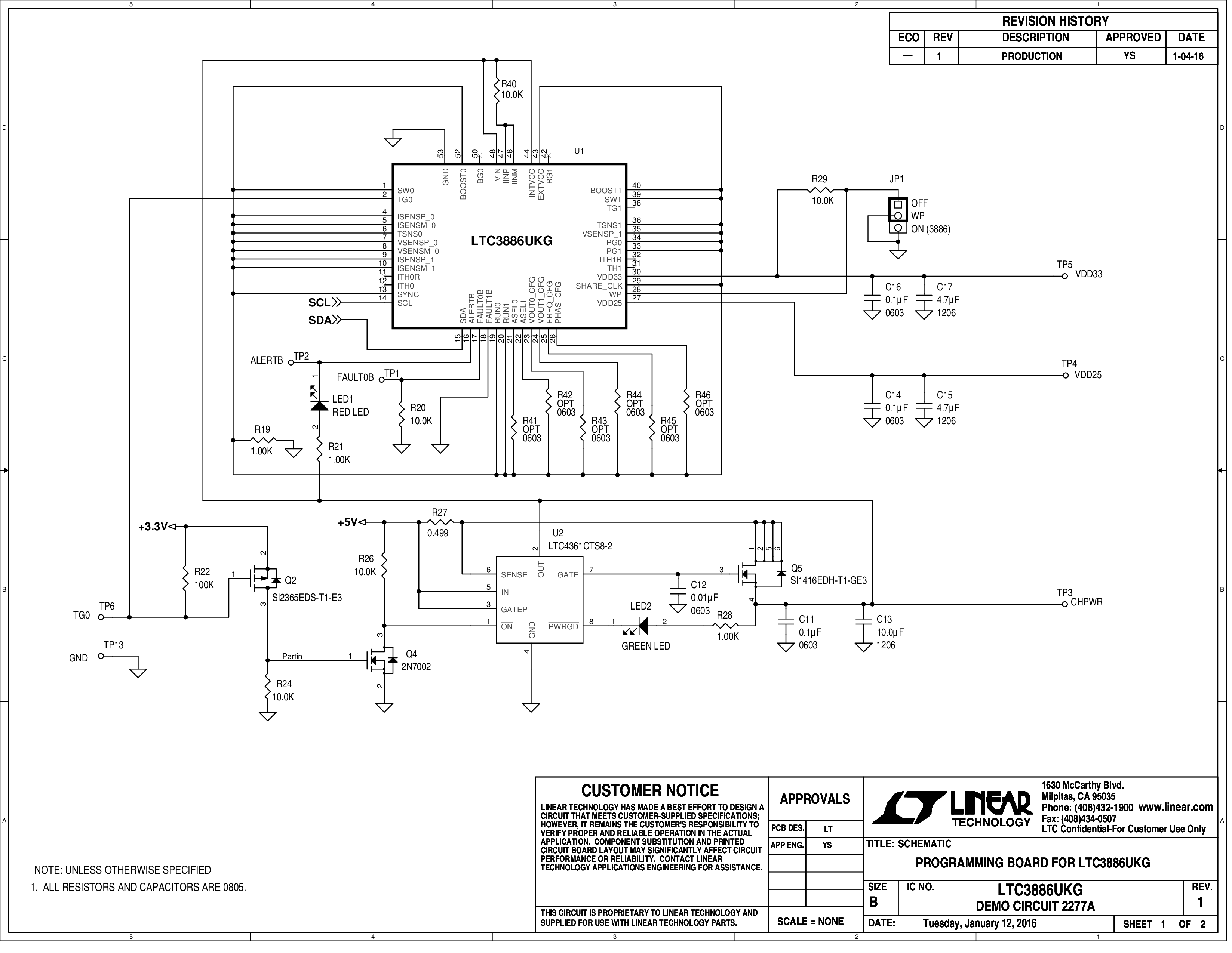

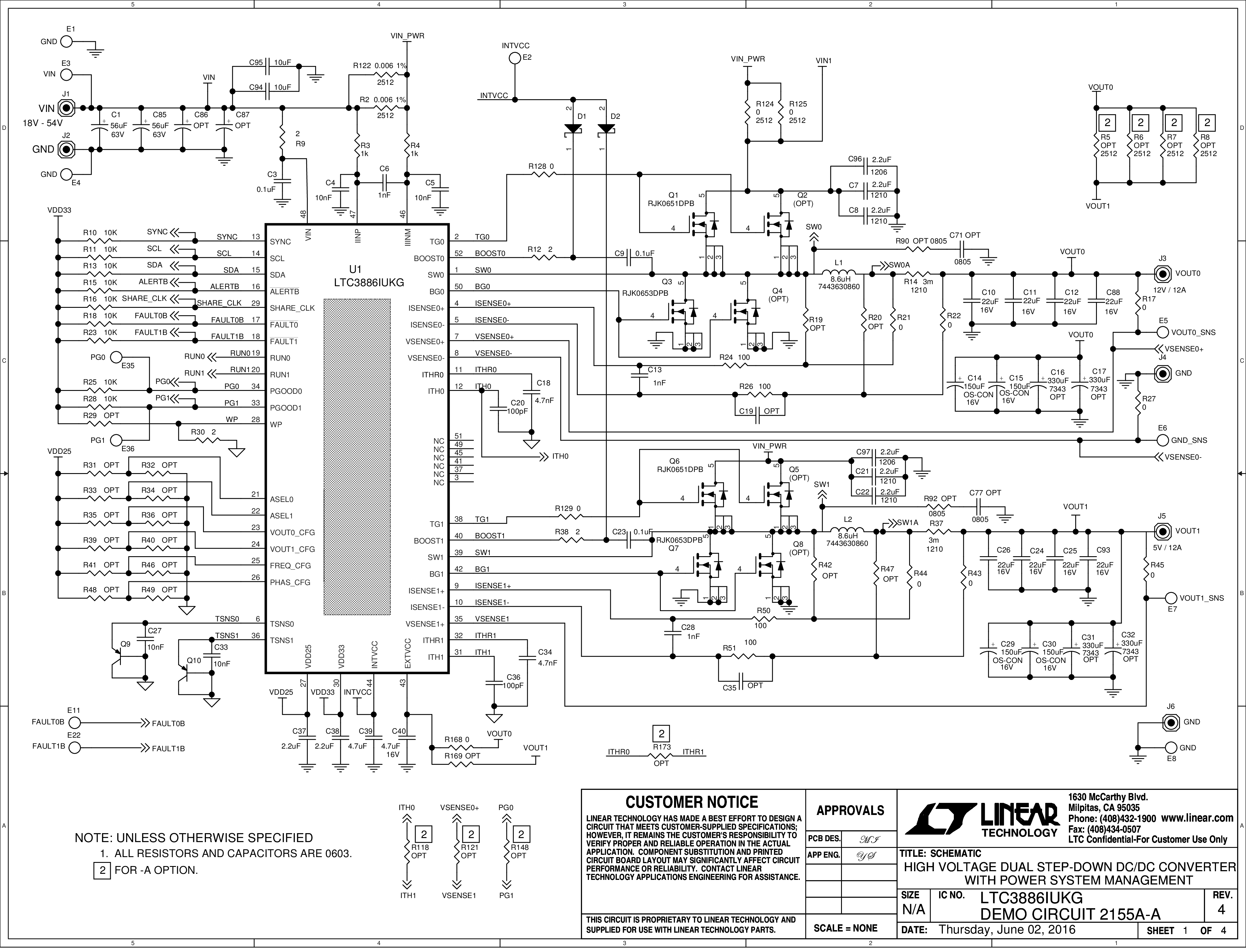

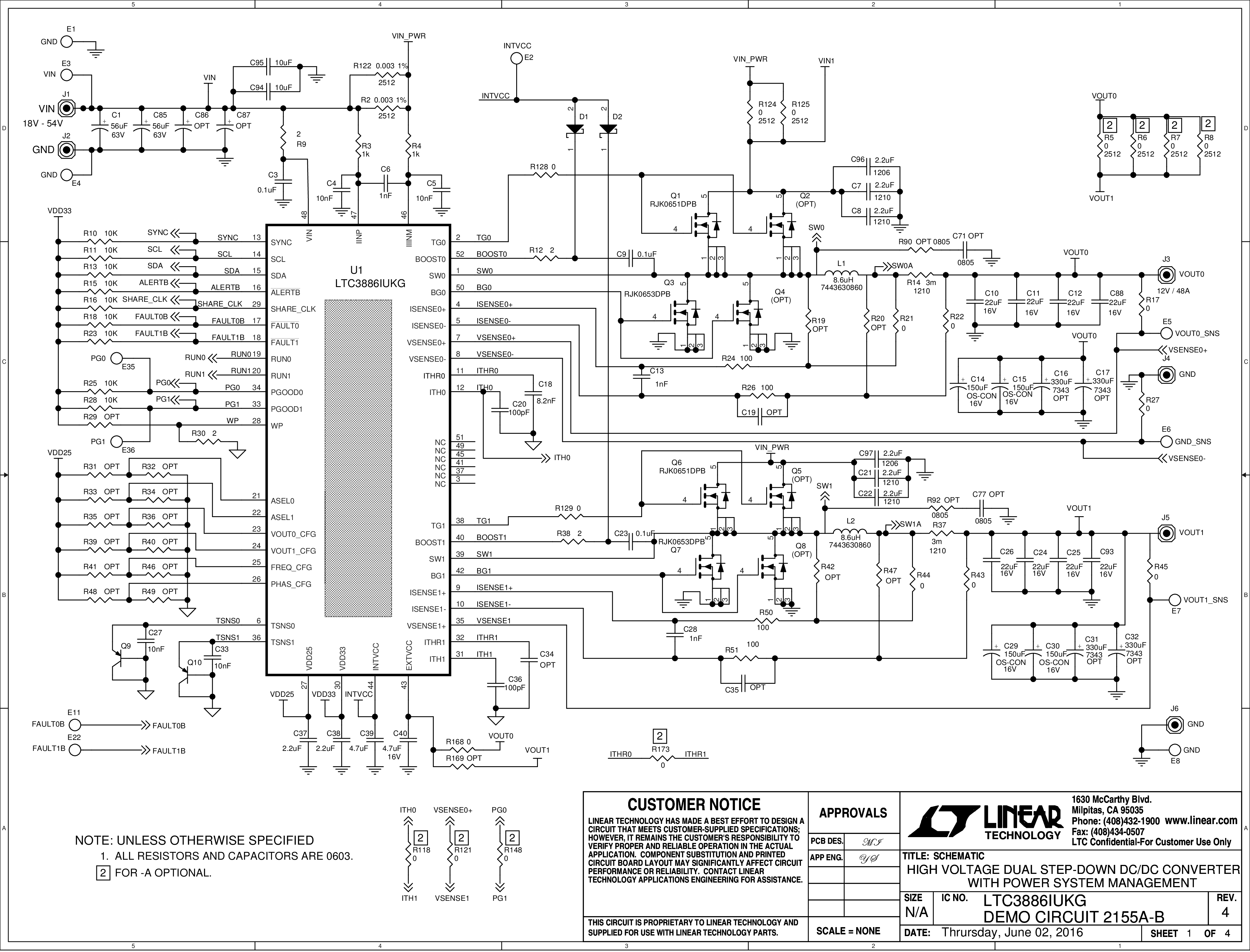

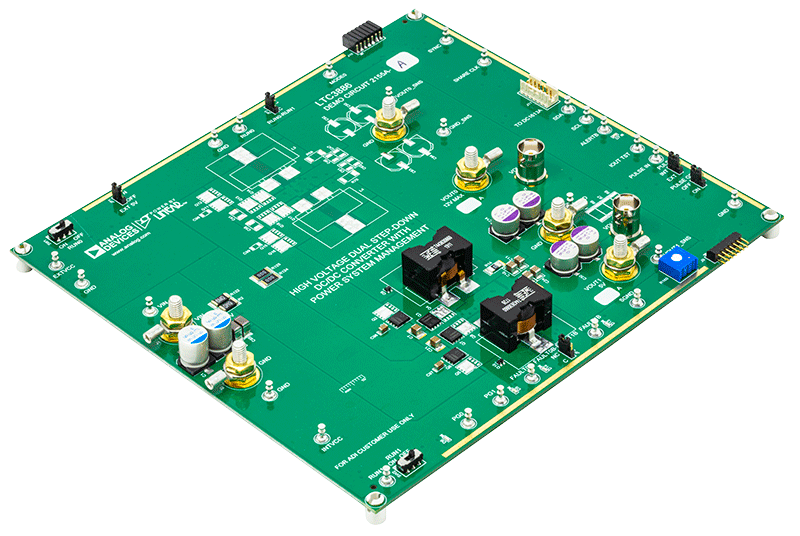

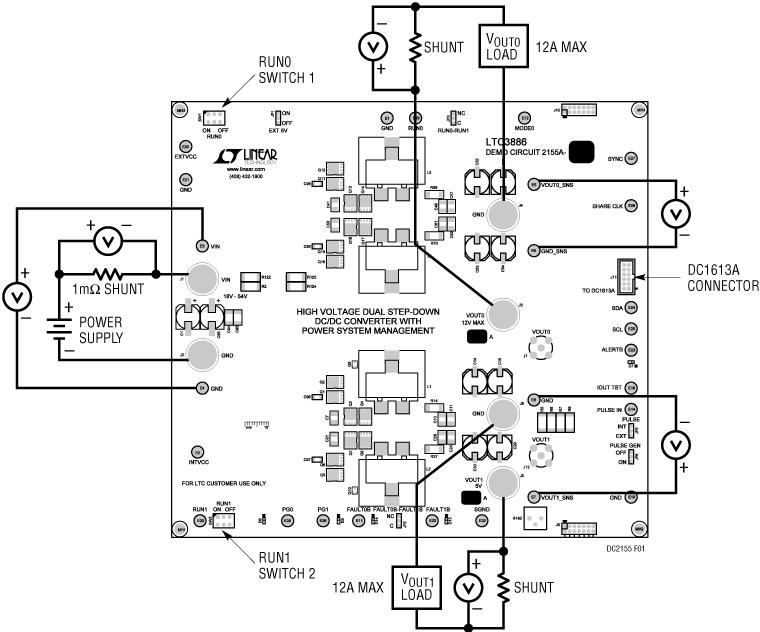

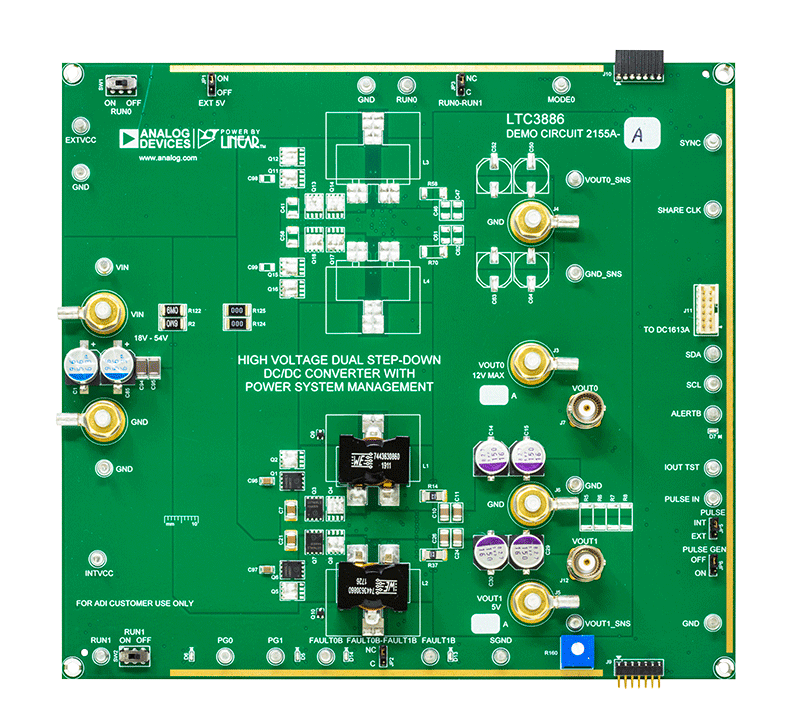

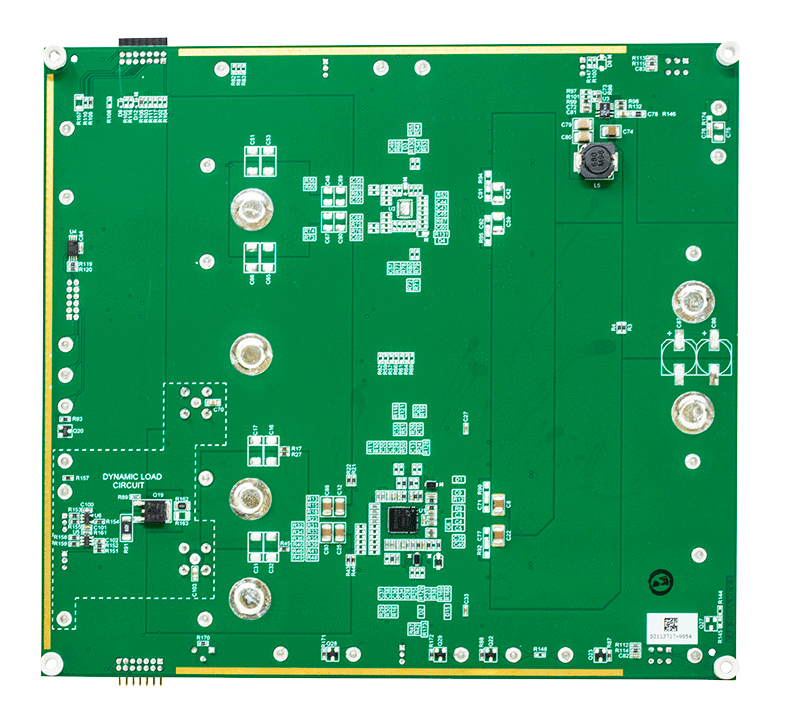

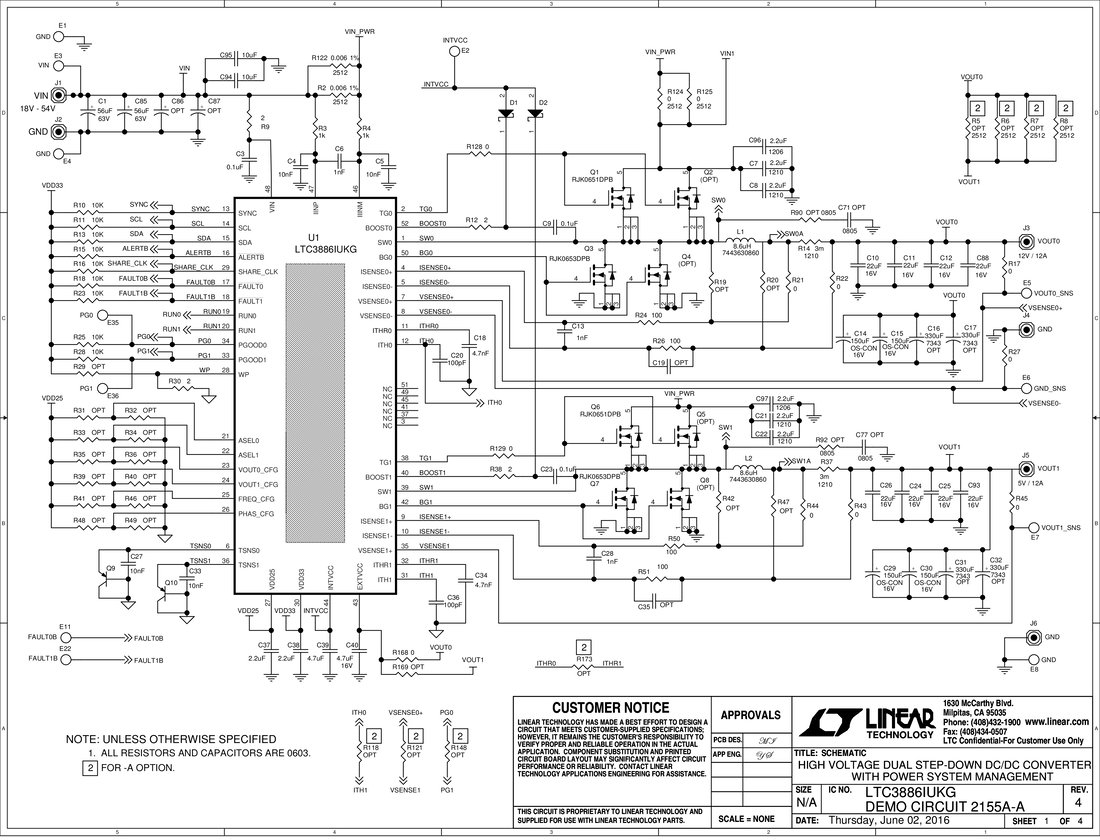

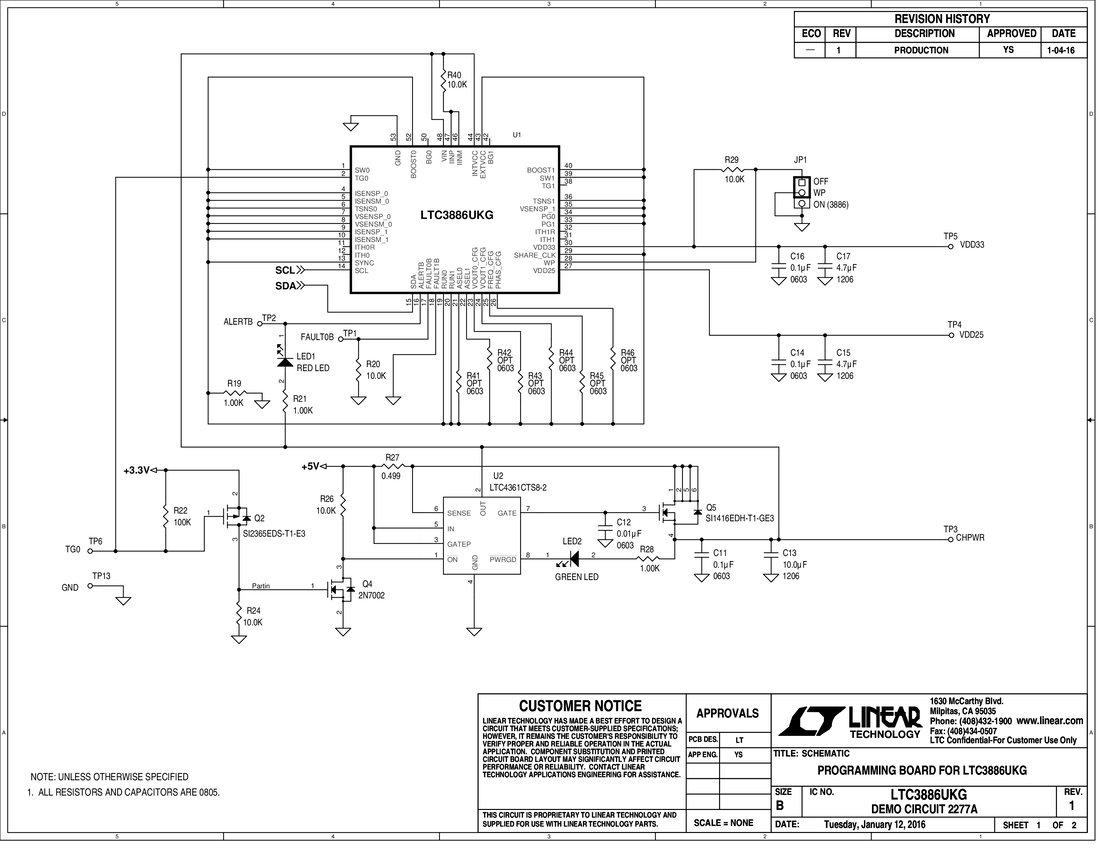

评估套件 (4)
文档
Reliability Data (1)
应用笔记 (9)
解决方案通报和手册 (1)
Spec Notice (1)
工具及仿真模型
LTspice
LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.
To launch ready-to-run LTspice demonstration circuits for this part:
Step 1: Download and install LTspice on your computer.
Step 2: Click on the link in the section below to download a demonstration circuit.
Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.
Models for the following parts are available in LTspice:
LTpowerCAD
LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.
To open the project file for this circuit:
Step 1: Download and install LTpowerCAD on your computer.
Step 2: Click on the link(s) in the section below to download part-specific project files.
Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.
Design tools for the following parts are available in LTpowerCAD:
参考资料
解决方案通报和手册 (1)
Product Selector Card (1)
视频 (1)
高电压降压型控制器可优化中间总线效率
