製品概要

機能と利点

  • 12ビットDACとADCを内蔵した、RF 2×2のトランシーバ
  • トランスミッタ(TX)帯域: 47 MHz ~ 6.0 GHz
  • レシ―バ(RX)帯域:70 MHz ~ 6.0 GHz
  • TDDとFDD動作をサポート
  • 調節可能チャンネル帯域幅(BW):200kHz以下~56MHz
  • デュアルレシーバ:6つの差動または12つのシングルエンドの入力
  • 優れたレシーバ感度: ノイズ指数2dB@800MHz LO
  • RXゲイン制御
    • リアルタイムのモニタとマニアル・ゲイン用の制御信号
    • 独立した自動ゲイン制御
  • デュアル・トランスミッタ: 4個の•差動出力
  • 高直線性の広帯域トランスミッタ
    • TX EVM:≤ 40 dB
    • TX ノイズ: ノイズ・フロア ≤-157 dBm/Hz
    • TX モニタ: 1 dB精度で≥66 dBのダイナミック・レンジ
  • フラクショナルN シンセサイザを内蔵
  • 局部発信器(LO)の最大ステップサイズ: 2.4 Hz
  • 複数チップの同期
  • CMOS/LVDS デジタル・インターフェース

製品概要

AD9361は、3G/4G基地局アプリケーションに使用できるように設計された高性能、高集積のRF Agile Transceiver™(RFアジャイル・トランシーバ)です。この製品は、そのプログラム性と広帯域により、幅広い範囲のトランシーバ・アプリケーションに最適となっています。このデバイスは、RFフロントエンドを柔軟なミックスド・シグナル・ベースバンド・セクションと内蔵の周波数シンセサイザと組み合わせており、プロセッサとのデジタル・インターフェースを設定可能にすることにより、回路設計を簡素化しています。AD9361のレシーバLOは、70MHz~6.0GHzの範囲で動作し、トランスミッタLOは47 MHz ~ 6.0 GHzの範囲で動作し、ほとんどの認可帯域と無認可帯域をカバーします。チャンネル帯域幅は200kHz以下~56MHzをサポートします。

2つの独立したダイレクト・コンバージョン・レシーバは最高水準のノイズ指数と直線性を備えています。各レシーバ (RX)のサブシステムには独立の自動ゲイン制御 (AGC)、DCオフセット補正、直交補正、デジタル・フィルタリングが含まれているので、デジタル・ベースバンドにおいてこれらの機能は不要です。AD9361には又外部的に制御可能で柔軟な手動ゲイン・モードがあります。1チャンネルごとに内蔵されている2つの高ダイナミック・レンジA/D コンバータ(ADC) は受信したI 信号とQ信号をデジタル化します。そしてそれらのデジタル信号を設定可能なデシメーション・フィルタと128タップ有限インパルス応答 (FIR) フィルタを通して適切なサンプル・レートで12ビット出力信号を生成します。

トランスミッタは超低ノイズで高変調精度を実現する高ダイレクト・コンバージョン・アーキテクチャを使用します。このトランスミッタの設計は<−40 dBの最高級のTX誤差ベクトル振幅(EVM)が得られ、外部パワーアンプ(PA)の選択に大きなシステム余裕が得られます。内蔵トランスミッタ(TX) のパワー・モニタをパワー・ディテクタとして使用できるので高精度のTXパワー測定が可能です。

完全に集積化されたフェーズ・ロック・ループ(PLL)は、レシーバおよびトランスミッタの全チャンネルに、低消費電力のフラクショナル-N周波数合成を提供します。周波数分割デュープレックス(FDD)システムに要求されるチャンネル・アイソレーションは設計に組み込まれています。全てのVCOとループ・フィルターの部品は集積されています。AD9361のコアは直接1.3 Vレギュレーターから電源を供給できます。このICは標準4線シリアル・ポートと4本のリアルタイムI/O制御ピンを介して制御されます。通常の使用時における消費電力を最小化するための包括的なパワーダウン・モードが用意されています。AD9361は、10mm×10mm、144ボールのチップ・スケール・パッケージ・ボール・グリッド・アレイ(CSP_BGA)にパッケージされています。

アプリケーション

  • ポイントtoポイント通信システム
  • フェムトセル/ピコセル/マイクロセルの基地局
  • 汎用無線システム

ユーザガイドを含む完全な設計ファイル資料パッケージを
ダウンロード
してください。


製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

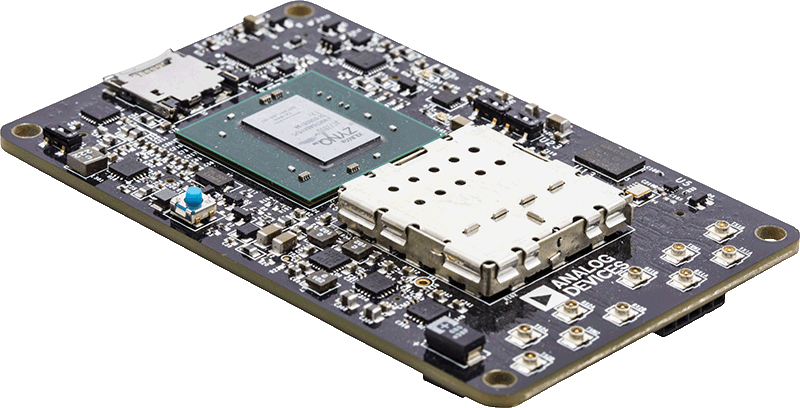

評価キット (4)

参考資料

  • すべてを表示 (48)
  • サードパーティー・ソリューション (1)
  • データシート (1)
  • ユーザ・ガイド (1)
  • ウェブキャスト (6)
  • お知らせ (1)
  • カタログ (2)
  • 技術記事 (23)
  • ビデオ (11)
  • アプリケーション・ノート (1)
  • プレス・リリース (1)
  • 技術記事
    ビデオ

    ツールおよびシミュレーション

    設計ツール

    SDR Integrated Transceiver Design Resources

    This site contains the device documentation packages for the SDR Integrated Transceivers including user guides, IBIS models, and PCB files.

    ADIsimRF

    アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

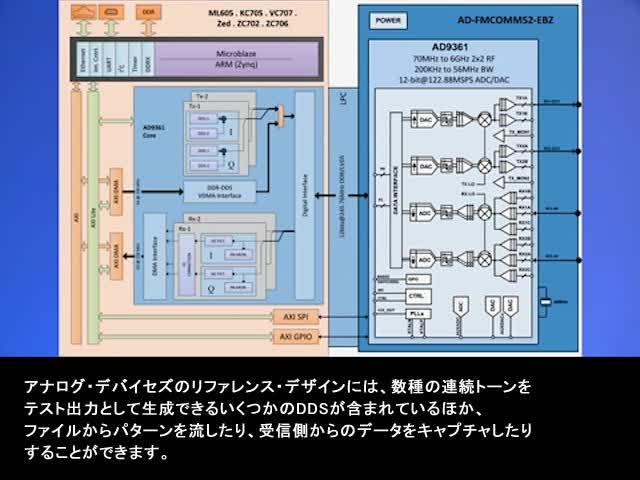

    リファレンス・デザイン (1)

    おすすめ製品

    AD9361 コンパニオン製品

    推奨 Voltage Regulators

    • For high performance LDO regulators: ADP1755, ADP5040.
    • For a high efficiency, step down, dc-to-dc regulator: ADP2164.

    推奨 Clock Driver

    • For a Quad/Octal network clock driver: AD9548.

    推奨 Low Noise Amplifiers (LNA's)

    推奨 PLL's

    • For a versatile, wideband PLL with integrated VCO: ADF4351.

    推奨 RF Driver Amplifiers

    推奨 RF/IF Gain Block Amplifier

    • For a broadband 20dB linear amplifier: ADL5602.

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    AD9361BBCZ 材料宣誓書(MD) 信頼性データ 144-Ball CSPBGA (10mm x 10mm x 1.7mm)
    AD9361BBCZ-REEL 材料宣誓書(MD) 信頼性データ 144-Ball CSPBGA (10mm x 10mm x 1.7mm)
