LTC4269-1

同期整流式No-Opto フライバック・コントローラ付きIEEE 802.3at PD

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

11 6, 2012 ellipse 日本語

LTC4269-1: 同期整流式No-Opto フライバック・コントローラ付きIEEE 802.3at PD データシート

データシートご利用上の注意
PDFファイルを開く external-link 939.00K
Documentation すべてのドキュメントを表示
LTspice LTC4269-1 - Power-over-Ethernet (PoE) Interface Controllers Download 6.72 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.47
特長
  • LTC4269の評価キットはここをクリック
  • 25.5W IEEE 802.3at 準拠 (タイプ 2) PD
  • 最先端の同期整流式フライバック・コントローラ内蔵
    • 絶縁型電源の効率>92%
    • ダイオードブリッジとHot Swap™ FETを含む効率：88%
  • 柔軟な補助電源サポートを搭載
  • 優れたEMI 性能
  • 堅牢な100V 0.7Ω (標準) Hot Swap MOSFET内蔵
  • IEEE 802.3at の“High Power Available(高電力可能)”インジケータ
  • 内蔵のシグネチャ抵抗とプログラム可能な分類電流
  • 低電圧保護、過電圧保護、熱保護
  • 自動リスタート付き短絡保護
  • ソフトスタートとスイッチング周波数をプログラム可能
  • コンプリメンタリなパワーグッド・インジケータ
  • 熱特性が改善された7mm × 4mm DFN パッケージ
製品概要
show more Icon

LTC4269-1 はIEEE 802.3atおよび802.3af準拠の高電力アプリケーション向けの集積化された受電機器 (PD)コントローラおよびスイッチング・レギュレータで、10W～25Wの高効率なシングルおよびマルチ出力アプリケーションに対応しています。IEEEの規定に従い1イベント分類と2イベント分類の両方をサポートしているので、広範な製品構成で使用可能です。

LTC4269-1の 同期整流式電流モード・フライバック・コントローラは1つの変換ステップで複数の電源レールを生成し、すべての出力で高精度のレギュレーションを維持しながらシステム効率を最大限に向上させます。LTC4269-1はリニアテクノロジーが特許を取得したNo-Opto帰還トポロジーを採用し、オプトアイソレータ回路なしで完全なIEEE 802.3 絶縁を提供することができます。また、真のソフトスタート機能により、すべての出力電圧のスムーズなランプアップが可能です。

リニアテクノロジーのPD ソリューションはすべて、シャットダウン・ピンを搭載しているので、柔軟な補助電源オプションを提供します。LTC4269-1は 18V～60Vのアダプタ電圧に対応可能で、PoEオプションと補助電源優先オプションの両方をサポートしています。LTC4269-1は省スペースの32ピンDFNパッケージで供給されます。


アプリケーション

  • 先進ディスプレイ・オプション付きVoIP 電話
  • デュアルラジオ・ワイヤレス・アクセス・ポイント
  • PTZ 防犯カメラ
  • RFID リーダ
  • 産業用制御
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4269-1 - Power-over-Ethernet (PoE) Interface Controllers Download 6.72 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.47
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4269-1

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/28/2012
English

LTC4269-1: IEEE 802.3at High Power PD and No-Opto Flyback Controller with AUX Support Data Sheet

PDFファイルを開く

redirect
378.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 11/06/2012
日本語

LTC4269-1: 同期整流式No-Opto フライバック・コントローラ付きIEEE 802.3at PD データシート

PDFファイルを開く

redirect
939.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R535 Reliability Data redirect icon

36.41 K

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

PDF

更新 07/26/2011
English
DC1335B-B Demo Manual redirect icon

620.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 05/24/2013
English
DC1335B-C - Demo Manual redirect icon

1.00M

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

製品セレクタ・カード 3

PoE PDコントローラ
PoE+ for the Power Hungry
Power over Ethernet Solutions

プレス・リリース 1

LTC4269/LTC4278 - IEEE 802.3at PoE+規格に対応したスイッチャ内蔵の高電力PD コントローラ

ビデオ

1

Thumbnail Image

ビデオ

2018-08-20

02:51

Next Generation Power Over Ethernet

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4269CDKD-1#PBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4269CDKD-1#TRPBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4269IDKD-1#PBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4269IDKD-1#TRPBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PoE PD（受電デバイス）1
LT4275
popup image
Cart

新規設計に推奨

LTPoE++/PoE+/PoE PDコントローラ

デジタル温度センサー1
LTC2991
popup image
Cart

新規設計に推奨

I2C インタフェース搭載のオクタル電圧、電流、温度モニタ

電源モニタ1
LT2940
popup image
Cart

製造中

電力・電流モニタ

製品モデル 製品ライフサイクル 詳細
LTC2991
popup image
Cart

新規設計に推奨

I2C インタフェース搭載のオクタル電圧、電流、温度モニタ

LT4275
popup image
Cart

新規設計に推奨

LTPoE++/PoE+/PoE PDコントローラ

LT2940
popup image
Cart

製造中

電力・電流モニタ

評価用キット

評価用キット 2

reference details image

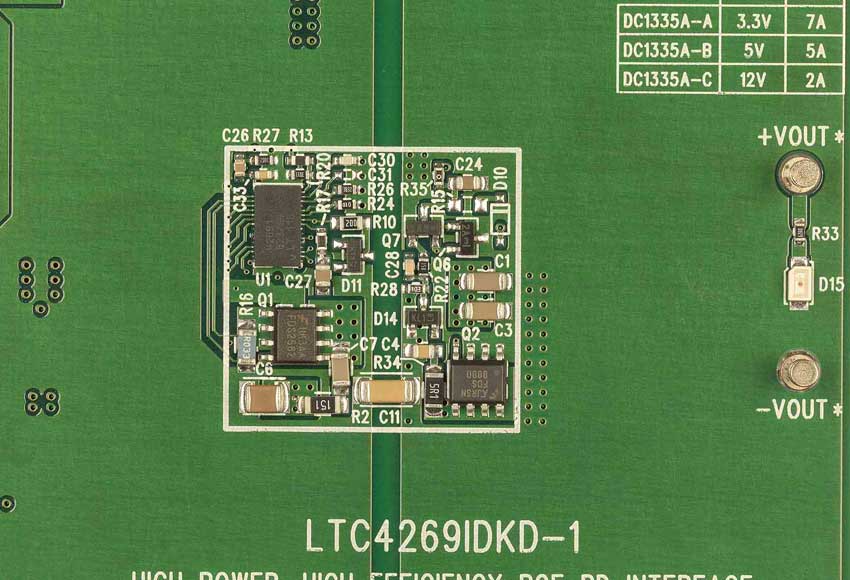

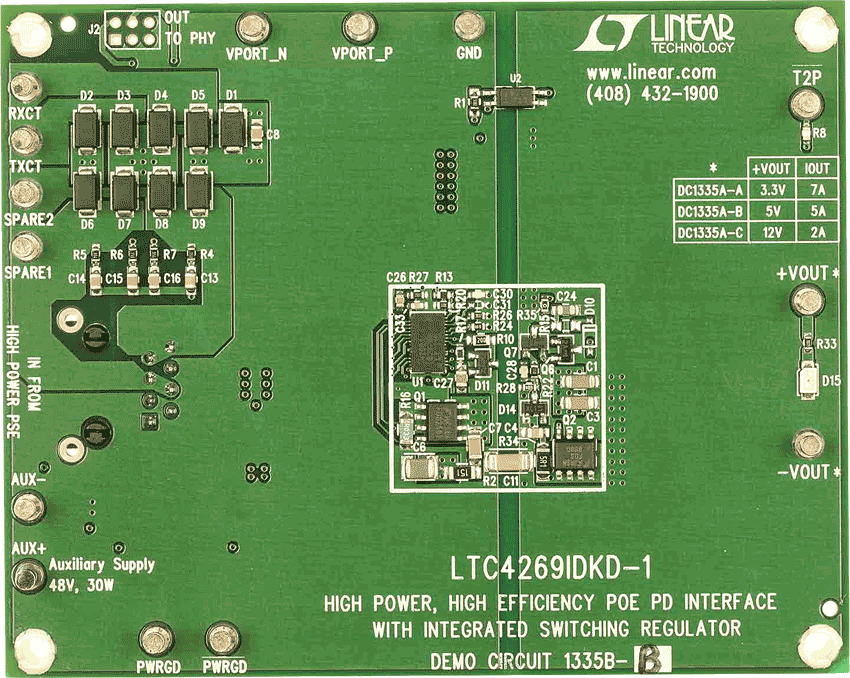

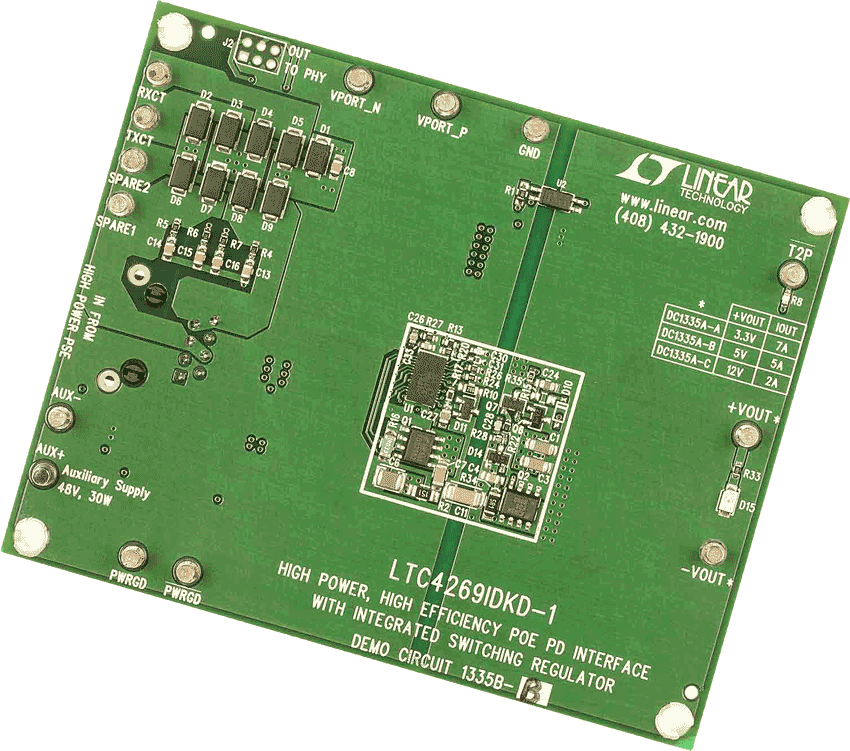

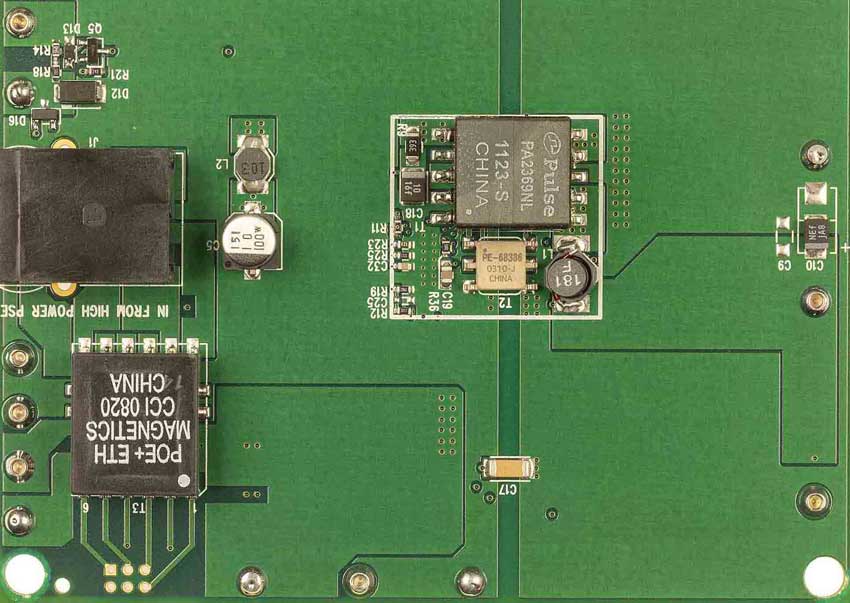

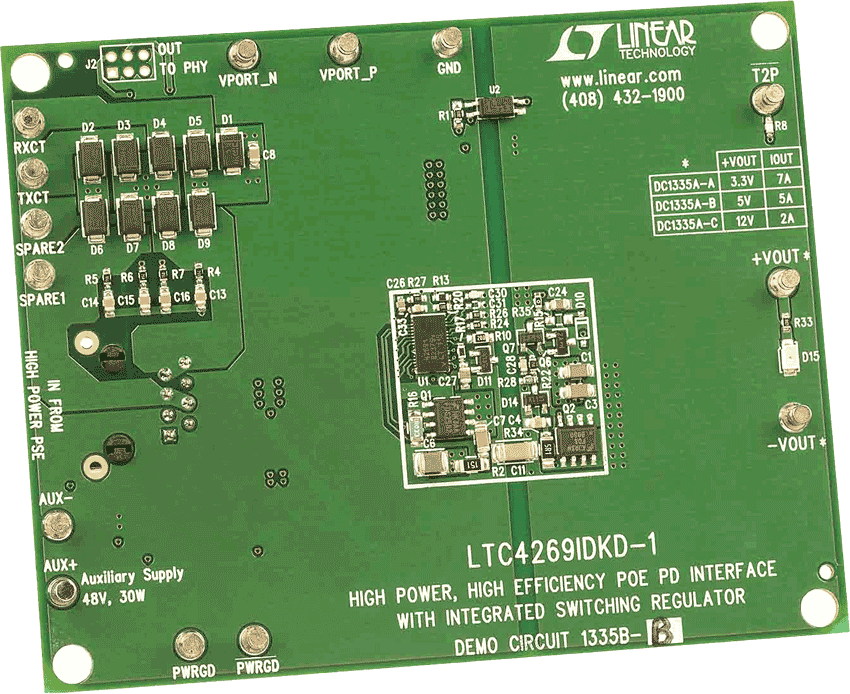

DC1335B-B

LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 5V, IOUT = 5A

reference details image

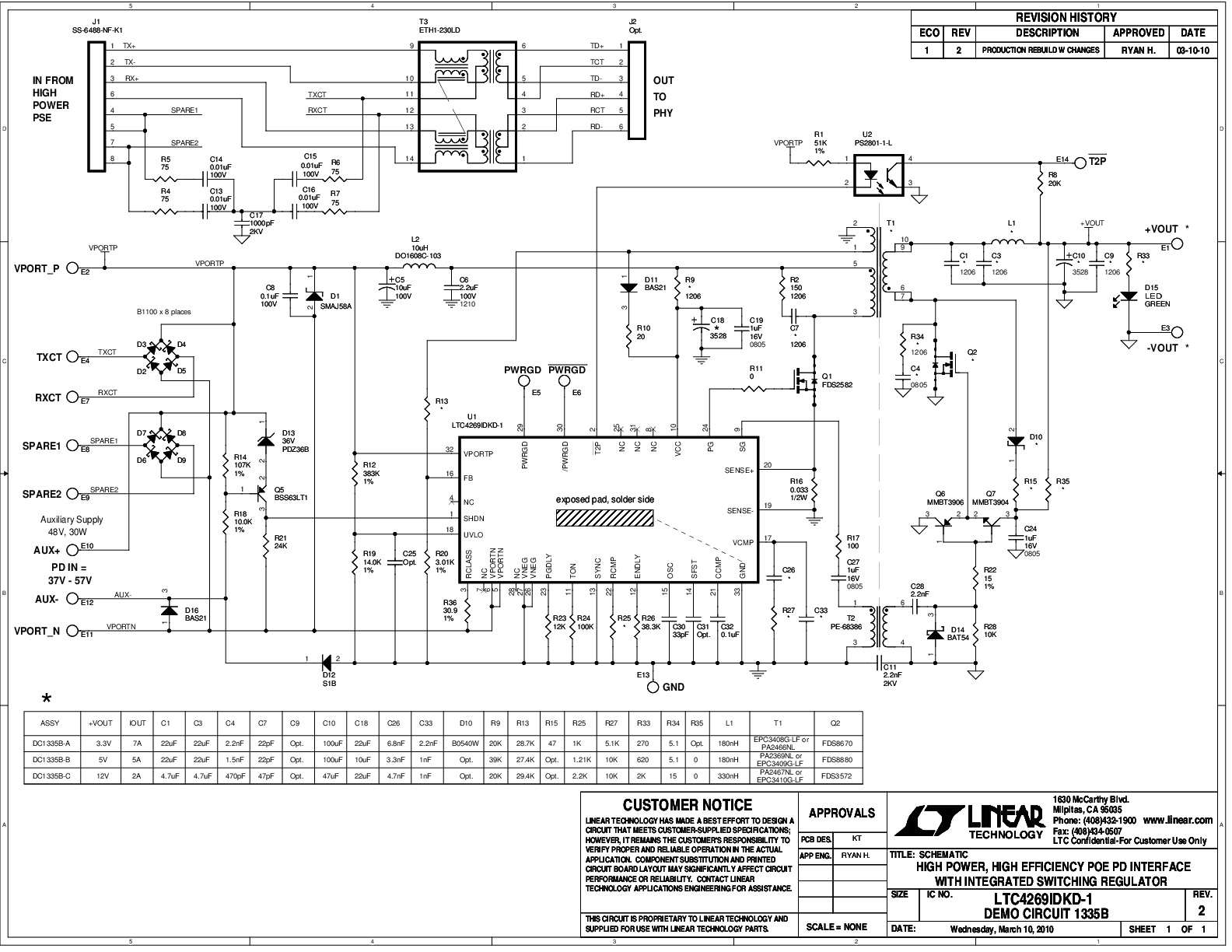

DC1335B-C

LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 12V, IOUT = 2A

評価用キット2

evaluation kit item images

DC1335B-B

LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 5V, IOUT = 5A
evaluation kit item images

DC1335B-C

LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 12V, IOUT = 2A
