製品概要
機能と利点
- デュアル50mΩモノリシック理想ダイオード
- 動作電圧範囲： 1.7V～5.5V
- ダイオードごとに最大4Aまで電流制限を調整可能
- 少ない逆リーク電流（最大1μA）
- レギュレーション状態での順方向電圧降下：15mV
- ダイオードOR接続でスムーズな切り替え
- 負荷電流モニタ
- 切り替え設定用の高精度なイネーブルしきい値
- 起動時に突入電流を制限するソフトスタート
- ダイオードの順方向導通を知らせるステータス・ピン
- 警告付き電流制限および熱制限

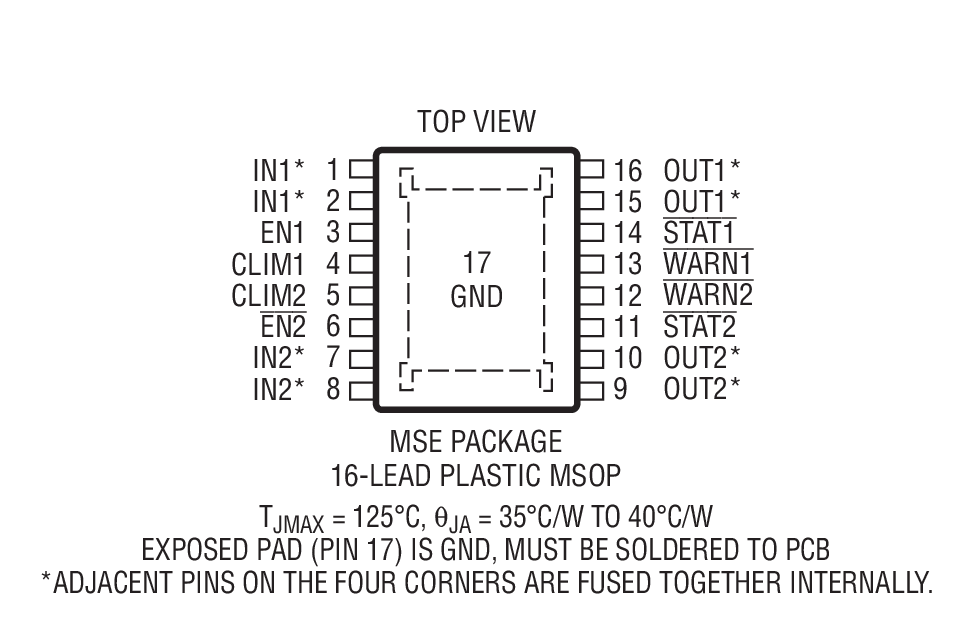

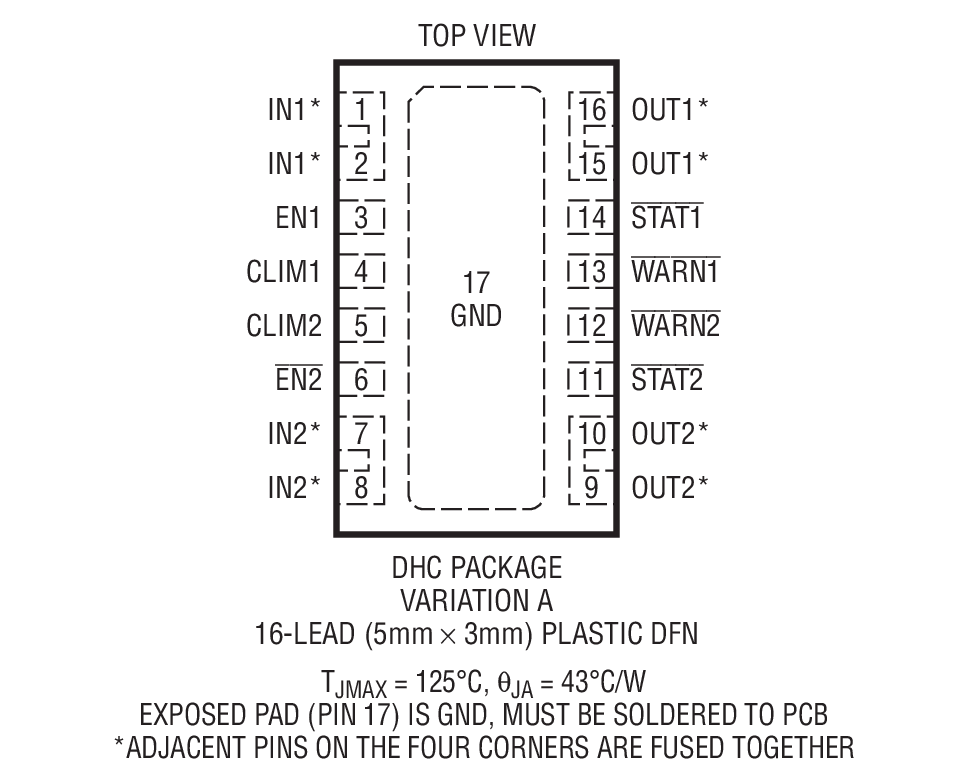

- 熱特性が改善された16ピンMSOPおよびDFN (3mm × 5mm)パッケージ
製品概要

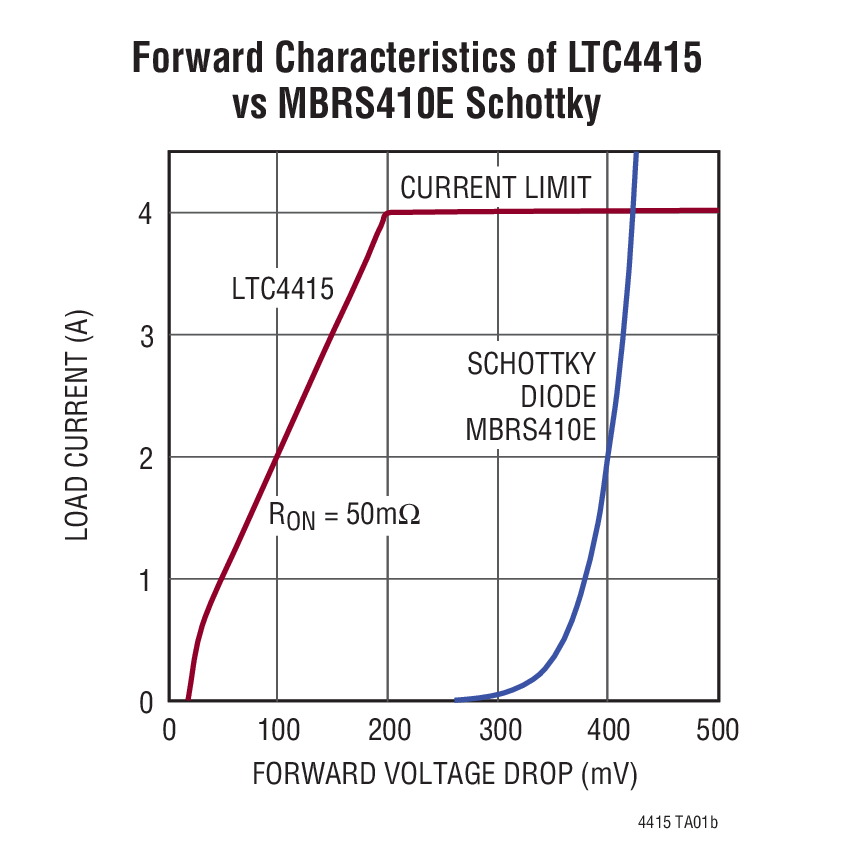

LTC4415は2個のモノリシックPowerPath理想ダイオードを内蔵しています。それぞれのダイオードは50mΩの標準順方向導通抵抗で最大4Aを供給可能です。低電流での順方向導通時にダイオードの電圧降下は15mVに安定化されるので、電源動作範囲が広くなり、発振なしに電源切り替えが可能です。OUTからINへ流れる逆電流が1μA未満なので、電源OR接続アプリケーションに最適です。

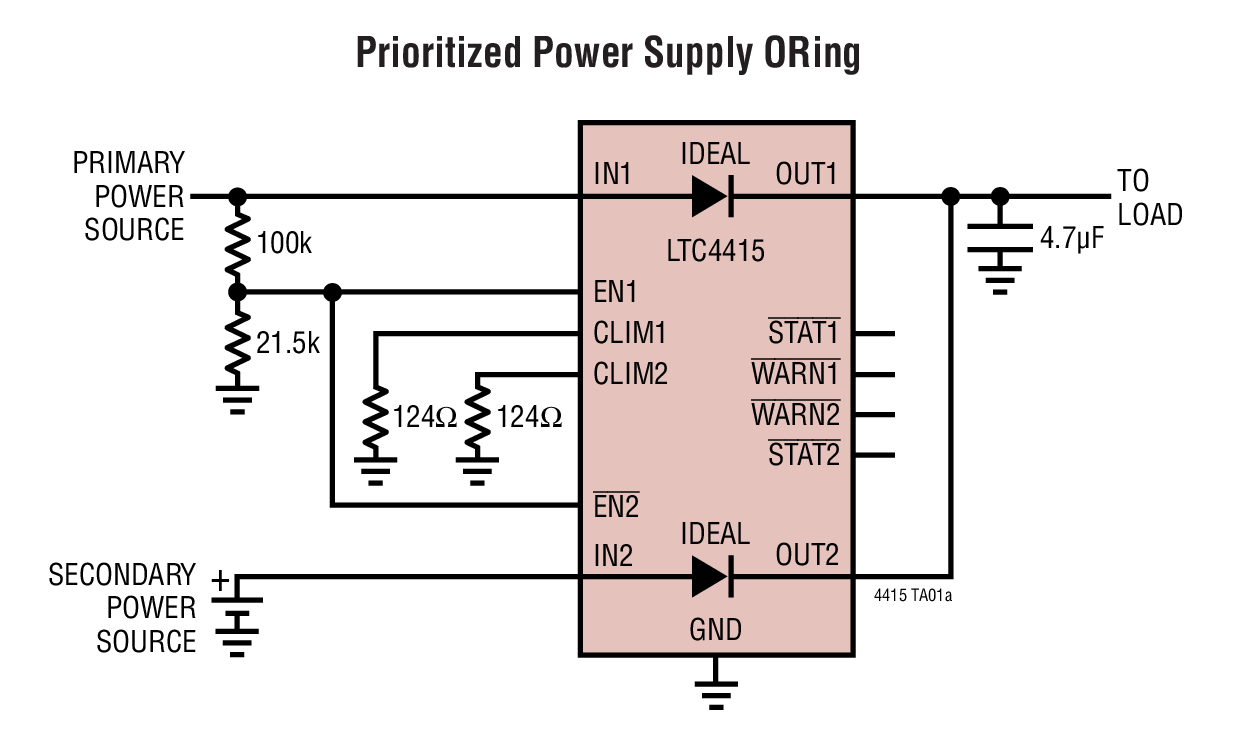

2個の理想ダイオードは、EN1とEN2入力を使って個別にイネーブルし、優先順位付けが可能です。出力電流制限値は、CLIMピンの抵抗を使用して0.5A～4Aの範囲で個別に調整できます。さらに、理想ダイオードの電流はCLIMピンの電圧を介してモニタできます。
オープンドレインのステータス・ピンは、理想ダイオードが順方向の導通状態であることを知らせます。ダイ温度がサーマル・シャットダウンに近づいたり、出力負荷が電流制限のしきい値を超えると、対応する警告ピンが"L"になります。
アプリケーション
- 高電流PowerPath™スイッチ
- バッテリおよびACアダプタのダイオードOR接続
- バックアップ・バッテリのダイオードOR接続
- ロジック制御の高電流パワースイッチ
- スーパーキャパシタのOR接続
- 複数バッテリの共有
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

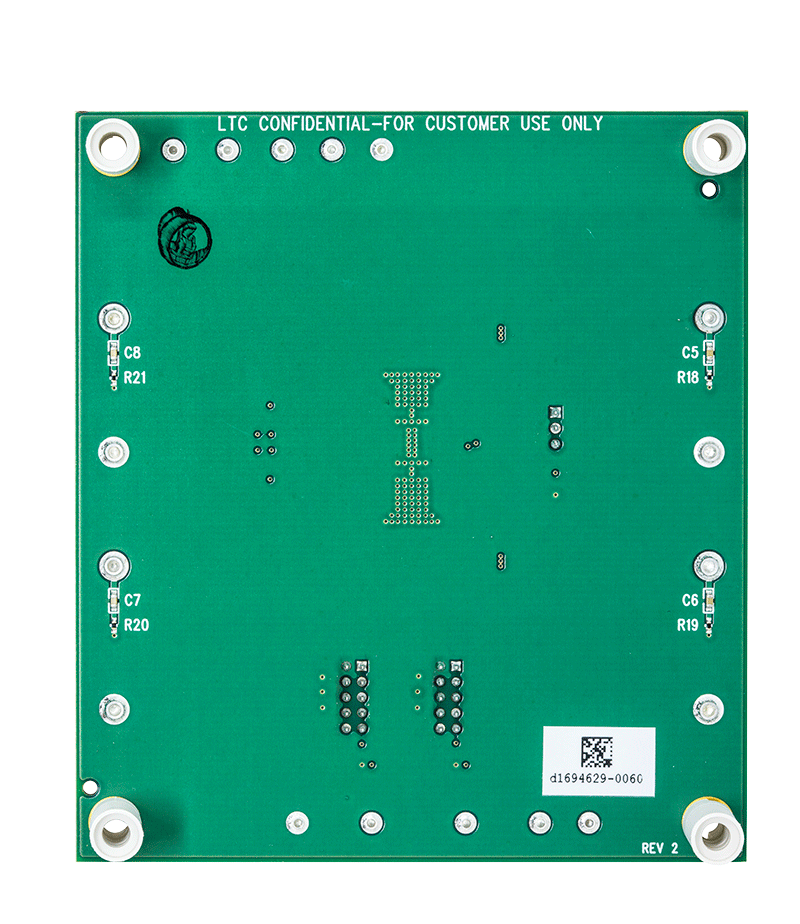

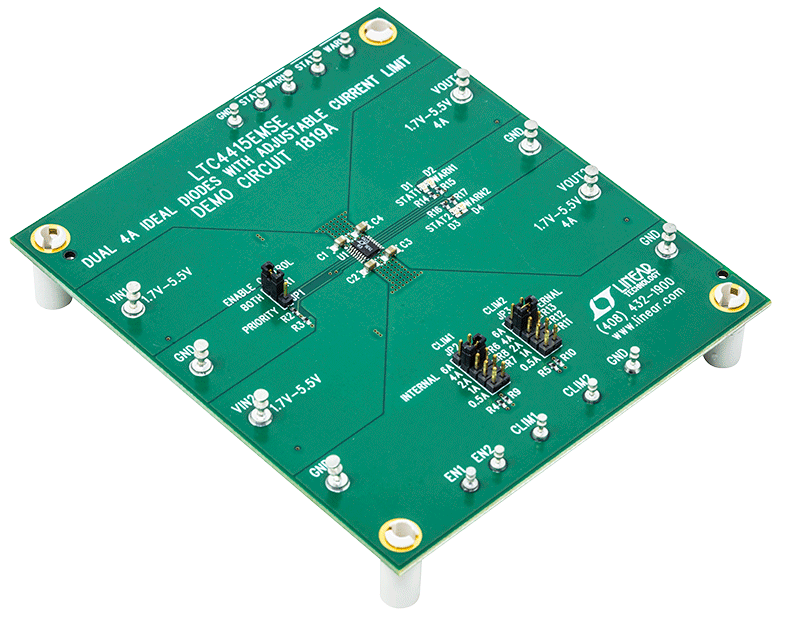

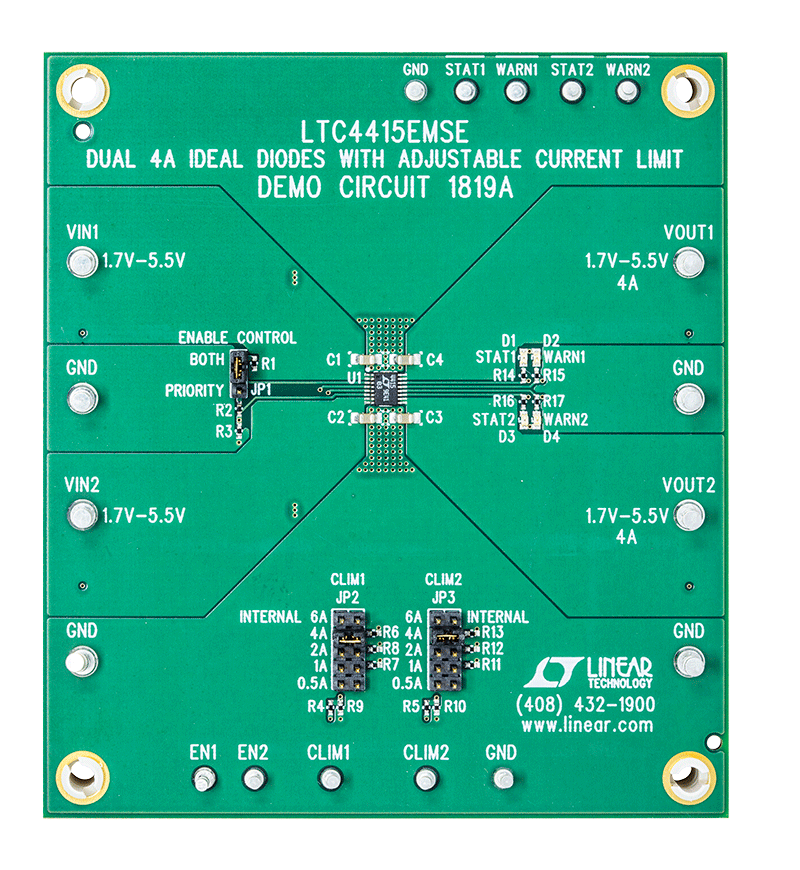

評価キット (2)
参考資料
-
R540 Reliability Data3/26/2018
-
AN145 - LTC PSMデバイスのEEPROMの概要7/20/2015
-

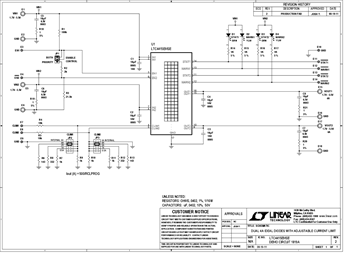

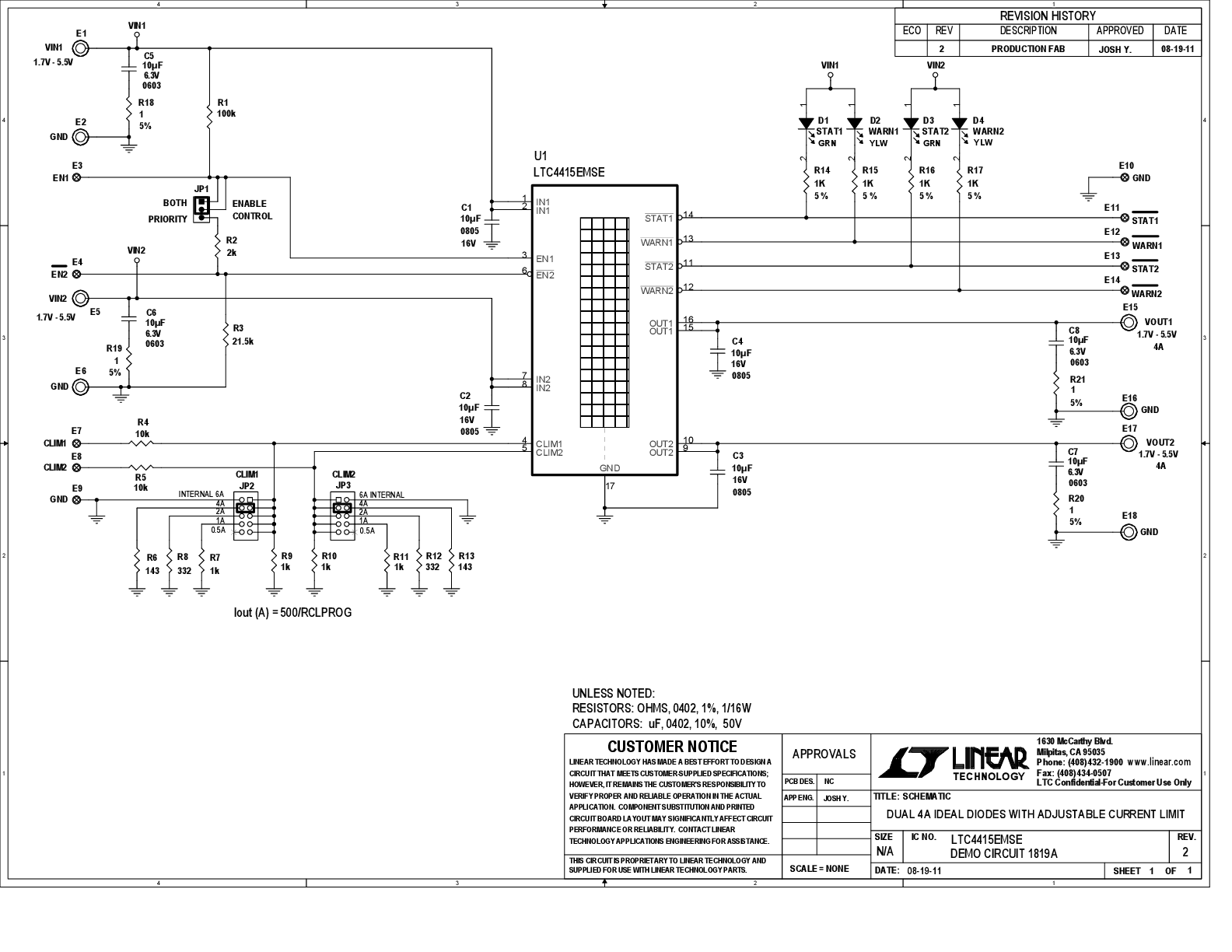

DC1819A - Demo Manual12/2/2011
-
Ideal Diodes and Prioritizers6/8/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4415
リファレンス・デザイン (1)
おすすめ製品
LTC4415 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4415EDHC#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4415EDHC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4415EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC4415EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC4415IDHC#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4415IDHC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC4415IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC4415IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R540 Reliability Data |
