ADP2386

20 V、6 A、同期型ステップダウンDC/DC レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.40
特長
  • 入力電圧:4.5V~20V
  • 内蔵MOSFET:44mΩ/11mΩ
  • リファレンス電圧:0.6V ± 1%
  • 連続出力電流:6A
  • プログラム可能なスイッチング周波数:200kHz~1.4MHz
  • 外部クロックへの同期機能:200kHz~1.4MHz
  • 180°位相差クロックの同期
  • 高精度イネーブルとパワーグッド
  • 外部位相補償機能
  • 外付けコンデンサによる調整可能な内部ソフトスタート
  • プリチャージ出力条件下でのスタートアップ可能
  • ADIsimPowerデザインツールによるサポート
製品概要
show more Icon
ADP2386は、同期整流型ステップダウンDC/DCコンバータで、44mΩのハイサイドパワーMOSFETと11mΩの同期整流MOSFETを内蔵し、4mm × 4mmの小型LFCSPパッケージで高効率のソリューションを提供します。この製品はピーク電流モード、固定周波数のパルス幅変調(PWM)制御方式を採用し、優れた安定性と過渡応答を実現します。ADP2386のスイッチング周波数は、200kHz~1.4MHzの範囲で設定することができます。システム・ノイズを最小化するために、外部周波数同期機能によって、スイッチング周波数を外部クロックに同期させることができます。

ADP2386は最小限の外付け部品で、4.5V~20Vの入力電圧範囲で動作します。出力電圧は0.6Vから入力電圧の90%まで調整可能で、連続電流として6Aまで供給できます。各ICのディスエーブル状態では、入力ソースからの電流は110μA以下です。

このレギュレータは、高い効率と設計の柔軟性が求められる高性能アプリケーションを対象に設計されています。外部位相補償機能と調整可能なソフトスタート機能により、柔軟な設計が可能となり、パワーグッド出力と高精度なイネーブル入力が、シンプルで信頼性のあるパワー・シーケンシングを提供します。

その他の特長として、低電圧ロックアウト(UVLO)、過電圧保護(OVP)、過電流保護(OCP)、短絡保護(SCP)、サーマル・シャットダウン(TSD)などの機能があります。

ADP2386は−40°C~+125°Cのジャンクション温度範囲で動作し、24ピン、4 mm × 4 mm のLFCSPパッケージを採用しています。

アプリケーション

  • 通信インフラストラクチャ
  • ネットワーキング、サーバー
  • 工業用および計測機器
  • 健康・医療機器
  • 中間電源としてのレール変換
  • DC/DCポイントオブロード(POL)アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP2386ACPZN-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

6 25, 2014

- 13_0246

Assembly and Test Transfer of Select 3x3, 4x4, 5x5 and 7x7 mm LFCSP Pre-plated Leadframe Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

6 25, 2014

- 13_0246

arrow down

Assembly and Test Transfer of Select 3x3, 4x4, 5x5 and 7x7 mm LFCSP Pre-plated Leadframe Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-ADP2384/ADP-2386

ADP2384/ADP2386 評価用ボード

zoom

EVAL-ADP2384/ADP-2386

ADP2384/ADP2386 評価用ボード

ADP2384/ADP2386 評価用ボード

製品の詳細

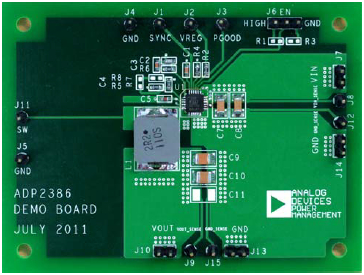

ADP2384/ADP2386評価用ボードはユーザがADP2384/ADP2386の性能をほぼ理想的なプリント回路基板(PCB)レイアウトで評価できるフル機能4 A/6 A, 20 V、ステップダウン・レギュレータ・ソリューションです。
