製品概要

機能と利点

  • デュアル降圧およびシングル昇圧の同期整流式コントローラ
  • 広いバイアス入力電圧範囲:4.5V~60V
  • 出力はコールド・クランク時でも入力電源電圧が2.2Vになるまでレギュレーション状態を維持
  • 降圧および昇圧出力電圧:最大60V
  • 調整可能なゲート駆動レベル:5V~10V (OPTI-DRIVE)
  • 外付けブートストラップ・ダイオード不要
  • 低い動作時IQ:29μA(1チャネルがオンしているとき)
  • 昇圧の同期MOSFETではデューティ・サイクル100%
  • 位相同期可能な周波数(75kHz~850kHz)
  • プログラム可能な固定周波数(50kHz~900kHz)
  • ドロップアウト電圧の非常に低い動作:デューティ・サイクル99%(降圧)
  • 低いシャットダウン時IQ:3.6μA
  • 固定または可変昇圧出力電圧によりIQを節減
  • 5mm × 7mmの38ピン小型QFNパッケージおよびTSSOPパッケージ

製品概要

LTC3899は、すべてのNチャネル同期パワーMOSFET段を駆動する、高性能トリプル出力(降圧/降圧/昇圧)DC/DCスイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、850kHzまでの周波数に位相同期可能です。LTC3899は、4.5V~60Vという広い入力電源電圧範囲で動作します。昇圧コンバータの出力や別の補助電源からバイアスする場合、LTC3899は起動後であれば入力電源電圧が2.2Vになっても動作できます。

LTC3899のゲート駆動電圧は、5V~10Vの範囲にプログラムして、ロジック・レベルまたは標準レベルのFETを使用することと、効率を最大限に高めることができます。上側ゲート・ドライバの内部スイッチにより、外付けのブートストラップ・ダイオードは不要です。無負荷時の静止電流が29μAなので、バッテリ駆動システムでの動作時間が長くなります。OPTI-LOOP®補償回路により、幅広い出力容量値およびESR値にわたってトランジェント応答を最適化することができます。


アプリケーション

  • 自動車の常時オン・システムおよび始動/停止システム
  • 分散DC電源システム
  • 多出力昇降圧アプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

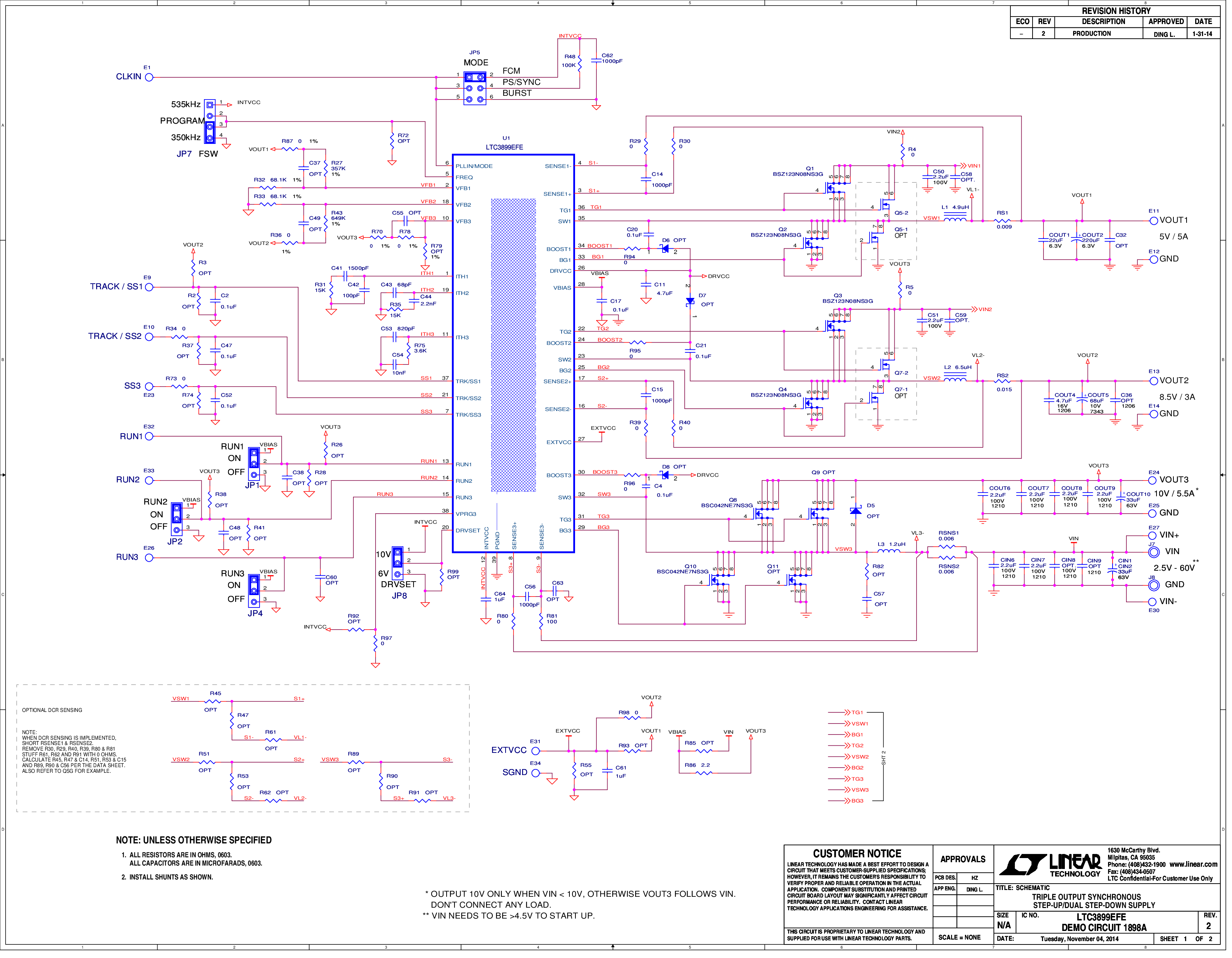

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3899

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3899(BOOST)
LTC3899(BUCK)
