特長
- 入力電圧範囲: 2.3 V～5.5 V
- 1個の1.2 A降圧レギュレータを内蔵
- 300 mA LDOを2個 内蔵
- 4 mm × 4 mmの20ピンLFCSPパッケージを採用
- 過電流保護機能およびサーマル保護機能を内蔵
- ソフト・スタート
- 低電圧ロックアウト
- 降圧レギュレータの主要仕様
- 出力電圧範囲: 0.8V～3.8V
- 優れた過度応答のための電流モード
- 動作周波数: 3 MHz
- 最大96%のピーク効率
- 小型多層インダクタおよびコンデンサの使用が可能
- モード・ピンによって強制PWMまたは自動PWM/PSMモードの選択が可能
- 100%デューティ・サイクルの低ドロップアウト・モード
- LDOの主要仕様
- 出力電圧範囲: 0.8V～5.2V
- 低いVIN: 1.7 V～5.5 V
- 2.2 µF のセラミック出力コンデンサで安定動作
- 高いPSRR
- 低出力ノイズ
- 低ドロップアウト電圧
- 接合温度範囲: -40°C～+125°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADP5040は、1個の高性能降圧レギュレータと2個の低ドロップアウト・レギュレータ(LDO)を組み合わせ、小型20ピンLFCSPパッケージに収納して、厳しい性能条件とボード・スペース条件を満たします。
降圧レギュレータのスイッチング周波数が高いので、小型の外付け多層部品を使用することができ、ボード・スペースを最小にします。
MODE ピンをハイ・レベルにすると、降圧レギュレータは強制 PWM モードで動作し、MODEピンをロー・レベルに設定すると、負荷が公称値付近にある場合、降圧レギュレータはPWMモードで動作します。負荷電流が予め定めたスレッショールドを下回ると、レギュレータはパワーセーブモード(PSM)で動作して、軽負荷時の効率を向上させます。
ADP5040 LDOは低い静止電流、低ドロップアウト電圧、広い入力電圧範囲なので、携帯機器のバッテリ寿命を延ばすことができます。これらのADP5040 LDOの電源除去比は最大10 kHzまでの周波数で60 dB以上あり、小さいヘッドルーム電圧で動作します。
各レギュレータは、対応するイネーブル・ピンがハイ・レベルになると起動されます。レギュレータの出力電圧は、外付け抵抗分圧器を使って設定されるため、多様なアプリケーションに対応することができます。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5040
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP5040ACPZ-1-R7 |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
- ADP5040ACPZ-1-R7
- ピン／パッケージ図
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 6, 2017
- 16_0234
Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
8 6, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 6, 2017
- 16_0234
Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
8 6, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADP5040
ADP5040マイクロパワー・マネージメント・ユニット（PMU）の性能評価
製品の詳細

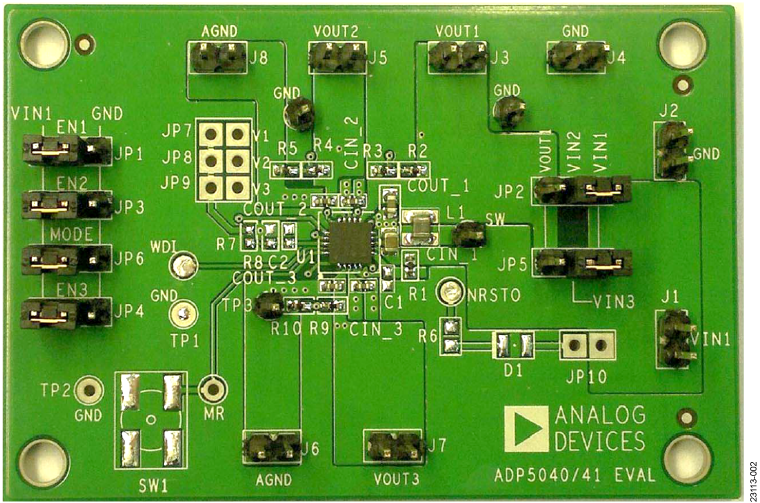

ユーザ・ガイドの図1に示す評価用ボードは、ADP5040（ADP5041用のアセンブリは含まれません）用に構成されていますが、このボードはADP5041の評価にも使用できます。ADP5040およびADP5041には、1つの降圧レギュレータ、および2つの低ドロップアウト（LDO）レギュレータ（LDO1およびLDO2）があります。
