ADP7183

-300 mA、超低噪声、高PSRR、低压差线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 输入电压范围:-2.0 V至-5.5 V
  • 最大输出电流:−300 mA
  • 固定输出电压选项:−0.5 V至−4.5 V
  • 可调输出电压:−0.5 V至−VIN + 0.5 V
  • 低输出噪声:4 µV rms(100 Hz至100 kHz)
  • 噪声频谱密度:20 nV/√Hz(10 kHz到1 MHz)
  • -300 mA负载下的电源抑制比(PSRR):
    • 75 dB(典型值,10 kHz)
    • 62 dB(典型值,100 kHz)
    • 40 dB(典型值,1 MHz)
  • 低压差:-130mV(典型值,-300 mA负载)
  • 初始输出电压精度(VOUT):±0.5%(IOUT = −10 mA时)
  • 在整个线路、负载与温度范围内的输出电压精度:±2.6%
  • 工作电源电流(IGND):-0.6 mA(典型值,空载)
  • 低关断电流:−2 µA(典型值,VIN = −5.5 V)
  • 在4.7 µF陶瓷输入和输出电容下稳定工作
  • 正负使能逻辑
  • 限流和热过载保护
  • 8引脚、2 mm × 2 mm LFCSP封装
  • ADIsimPOWER电源稳压器设计工具支持
更多细节
show more Icon

ADP7183是一款互补金属氧化物半导体(CMOS)、低压差(LDO)线性稳压器,采用-2.0 V至-5.5 V电源供电,最大输出电流为-300 mA。这款LDO稳压器适用于调节−0.5 V至−4.5 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高PSRR、低噪声特性,仅需一个4.7 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。

ADP7183提供15种固定输出电压选项。现有库存提供下列电压版本:−0.5 V、−1.0 V、−1.2 V、−1.5 V、−1.8 V、−2.0 V、−2.5 V、−3.0 V和−3.3 V。根据特殊要求,还可提供下列电压版本:−0.8 V、−0.9 V、−1.3 V、−2.8 V、−4.2 V和−4.5 V。另外,还提供可调型号,可通过外部反馈分压器将输出电压范围调节为−0.5 V至−VIN + 0.5 V。

使能逻辑特性能够与正负逻辑电平接口,以实现较大灵活性。

ADP7183稳压器输出噪声电压为4 μV rms,并不受输出电压影响。ADP7183提供8引脚、2 mm x 2 mm LFCSP封装,不仅非常紧凑,而且还具有出色的散热性能,适合要求最大-300 mA输出电流的薄型、小尺寸应用。

应用

  • 适应噪声敏感应用:模数转换器(ADC)、数模转换器(DAC)、精密放大器
  • 通信和基础设施
  • 医疗和保健
  • 工业与仪器仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP7183ACPZN-R7
  • HTML
  • HTML
ADP7183ACPZN0.5-R7
  • HTML
  • HTML
ADP7183ACPZN1.0-R7
  • HTML
  • HTML
ADP7183ACPZN1.2-R7
  • HTML
  • HTML
ADP7183ACPZN1.5-R7
  • HTML
  • HTML
ADP7183ACPZN1.8-R7
  • HTML
  • HTML
ADP7183ACPZN2.0-R7
  • HTML
  • HTML
ADP7183ACPZN2.5-R7
  • HTML
  • HTML
ADP7183ACPZN3.0-R7
  • HTML
  • HTML
ADP7183ACPZN3.3-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

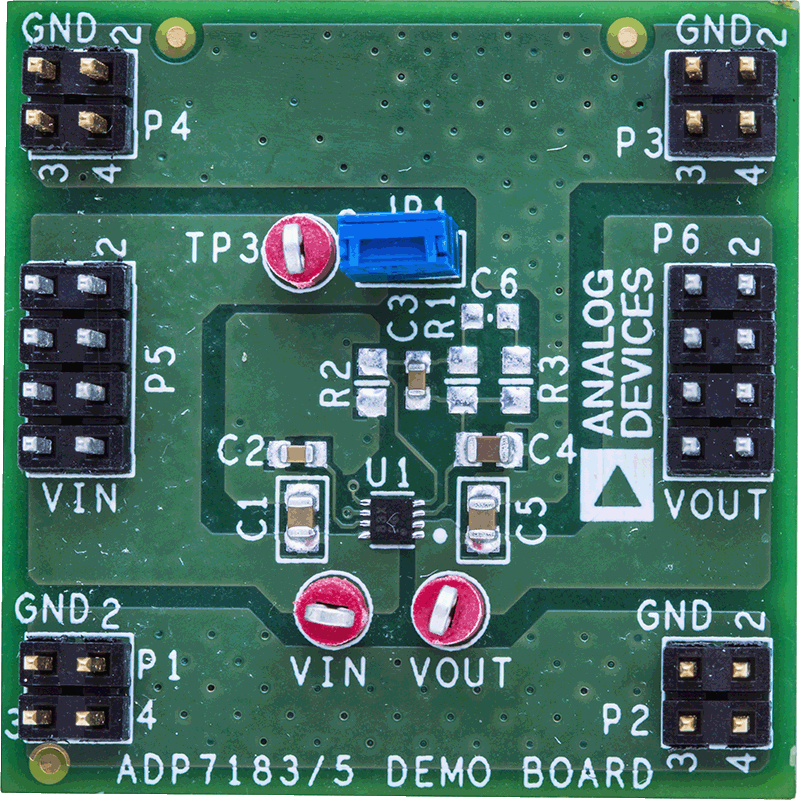

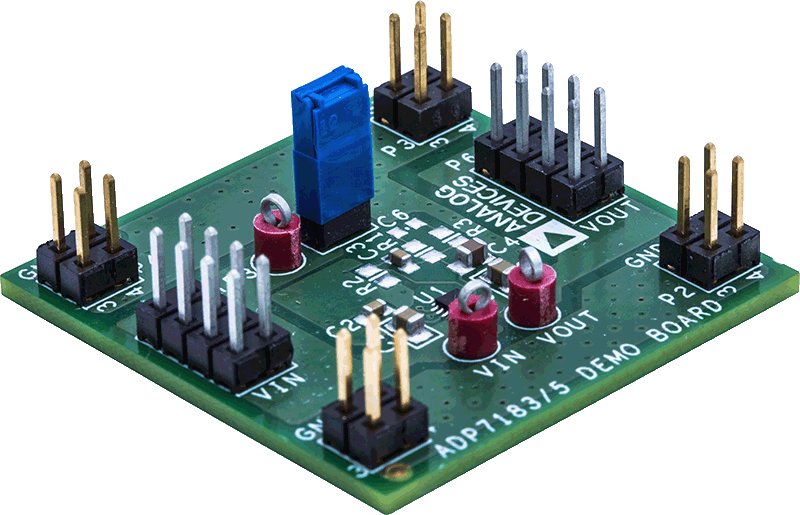

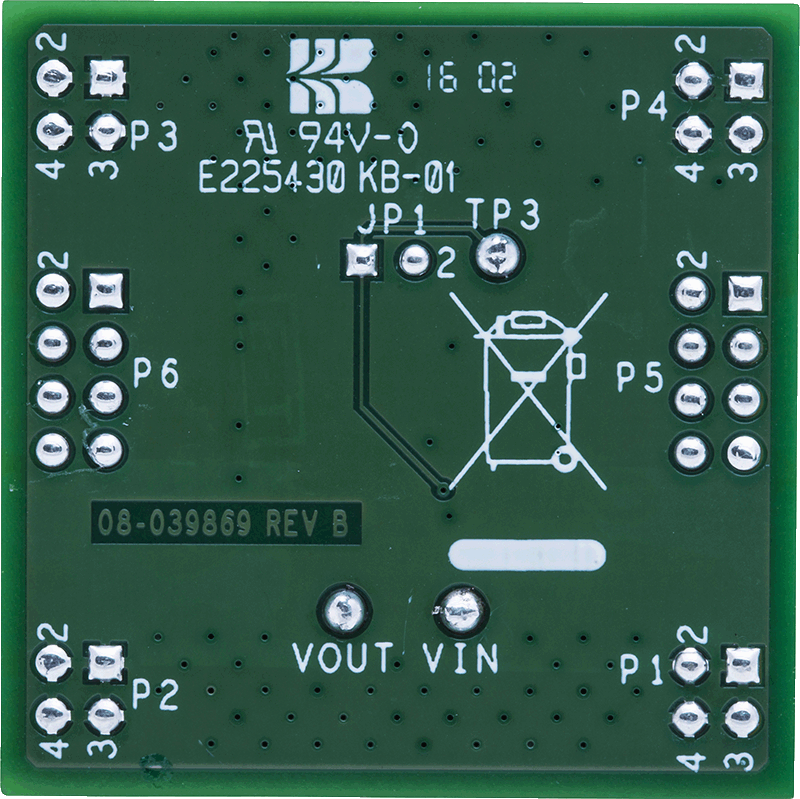

EVAL-ADP7183 / ADP7185

ADP7183评估板

zoom

EVAL-ADP7183 / ADP7185

ADP7183评估板

ADP7183评估板

特性和优点

  • 输入电压范围:-2.0 V至-5.5 V
  • 输出电流范围
    • ADP7183:0 mA至-300 mA
    • ADP7185:0 mA至-500 mA
  • 输出电压精度
    • ADP7183:±2.6%
    • ADP7185:±2.2%
  • 工作温度范围:-40°C至+125°C

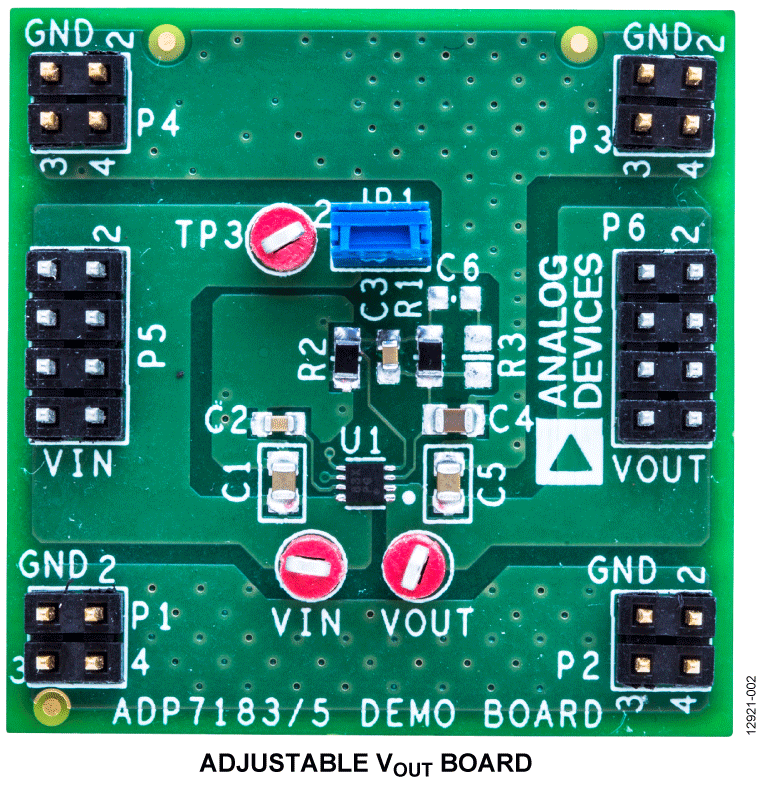

  • 可调选项电压通过两个外部电阻(R1和R2)设置,VOUT = −0.5 V × (1 + R1/R2)

产品详情

ADP7183和ADP7185评估板用于演示ADP7183和ADP7185系列线性稳压器的功能。


使用单电压电源、电压表、电流表和负载电阻,即可对线路和负载调整、电压差以及接地电流进行简单的器件测量。


有关ADP7183和ADP7185线性稳压器的完整详情可参见ADP7183和ADP7185数据手册,使用这些评估板时必须同时参考用户指南UG-795与数据手册。
