LTC3613

具差分输出检测功能的 24V、15A、单片式降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 宽 VIN 范围:4.5V 至 24V;
    VOUT 范围:0.6V 至 5.5V (在高达 15A)
  • 0.67% 输出电压准确度
  • 受控接通时间谷值电流模式架构,可提供卓越的均流能力
  • 频率可编程范围:200kHz 至 1MHz,并可同步至外部时钟
  • RSENSE 或电感器 DCR 电流检测 (具准确的电流限值)
  • 快速瞬态响应
  • 差分输出电压检测允许 500mV 共模远端地
  • tON(MIN)= 65ns,tOFF(MIN) = 105ns
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 电压跟踪启动
  • 用于对内部 LDO 进行旁路的外部 VCC 输入
  • 微功率停机模式:IQ = 15μA
  • 7mm x 9mm 56 引脚 QFN 封装
更多细节
show more Icon

LTC®3613 是一款单片式同步降压型开关稳压器,能够调节 0.6V 至 5.5V 的输出及高达 15A 的输出电流。受控接通时间恒定频率谷值电流模式架构可在稳态操作中实现快速瞬态响应和恒定频率开关动作,并不受 VIN、VOUT 和负载的影响。另外,这种架构还提供了卓越的均流能力。

差分输出电压检测功能与一个高精度内部基准相组合,可提供 ±0.67% 的输出调节准确度,即使在输出地基准偏离局部地达 500mV 的情况下也不例外。开关频率可利用一个外部电阻器设置在 200kHz 至 1MHz 之间。此外,在那些将减低开关噪声 / EMI 作为关键性指标的应用中,还可以使开关频率与一个外部时钟实现相位同步。

非常低的 tON 和 tOFF 时间分别实现了接近 0% 和接近 100% 的占空比。该器件提供了电压跟踪软启动功能,旨在满足跟踪和排序应用的需要。其安全特性包括输出过压保护、具折返的可编程电流限制、以及电源良好监视功能。


Applications

  • 分布式电源系统
  • 负载点转换器
  • 服务器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3613EWKH#PBF
  • HTML
  • HTML
LTC3613EWKH#TRPBF
  • HTML
  • HTML
LTC3613IWKH#PBF
  • HTML
  • HTML
LTC3613IWKH#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

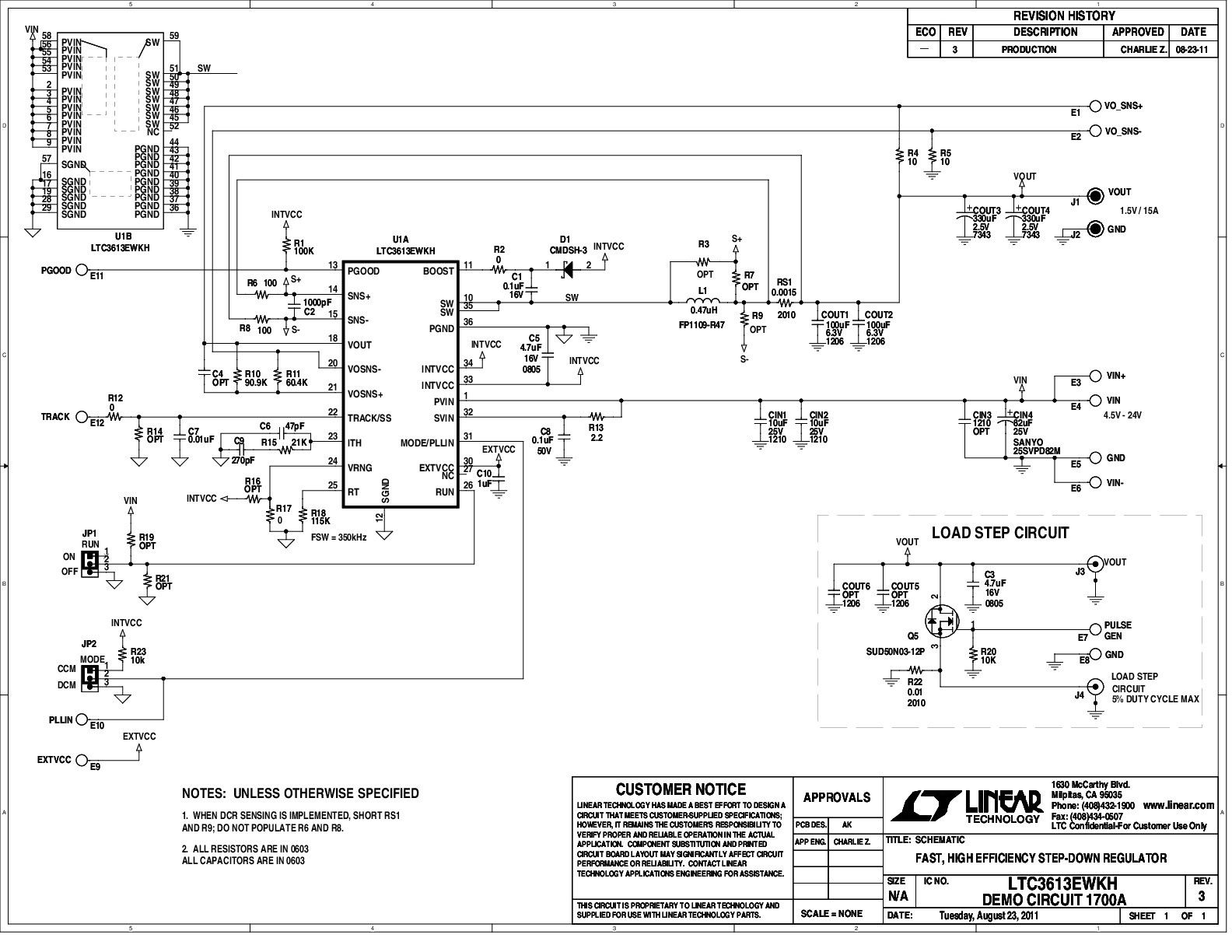

DC1700A

LTC3613EWKH Demo Board | VIN = 4.5V to 24V, VOUT = 1.5V @ 15A

zoom

DC1700A

LTC3613EWKH Demo Board | VIN = 4.5V to 24V, VOUT = 1.5V @ 15A

LTC3613EWKH Demo Board | VIN = 4.5V to 24V, VOUT = 1.5V @ 15A

产品详情

Demonstration circuit 1700A is a fast, high efficiency synchronous buck DC/DC converter with 4.5V to 24V input range. It can supply 15A maximum load current at 1.5V output. The demo board features the LTC3613EWKH regulator. No external MOSFETs are required.


The controlled on-time constant frequency valley current mode architecture allows for both fast transient response and constant frequency switching in steady-state operation.
