LTC7130

采用超低 DCR 检测的 20V、20A 单片式降压型转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽 VIN 范围:4.5V 至 20V
  • 专为低占空比应用而优化

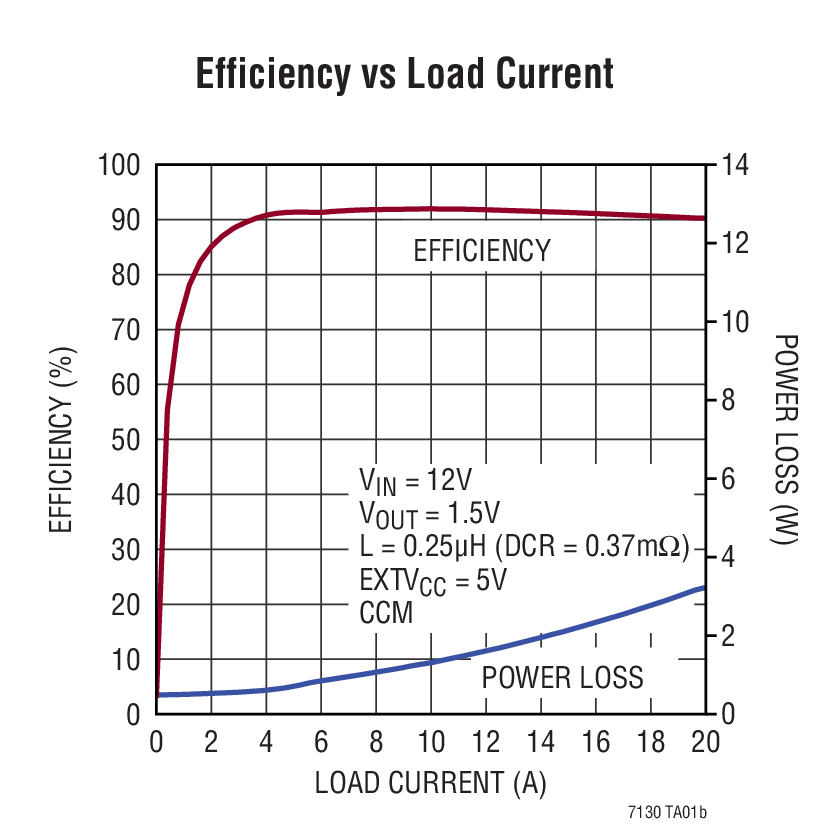

  • 高效率:达 95%
  • LTC 专有的电流模式架构
  • 高电流并联运行
  • 具温度补偿功能的超低 DCR 检测
  • 可编程输出电流限值
  • 高速差分远端采样放大器
  • ±0.5% 输出电压调节准确度
  • 具软恢复功能的输出短路保护
  • 可编程软起动、跟踪
  • 可编程固定频率:250kHz 至 770kHz
  • 用于降低功耗的 EXTVCC
  • 用于指示输出 UV/OV 情况的故障指示器

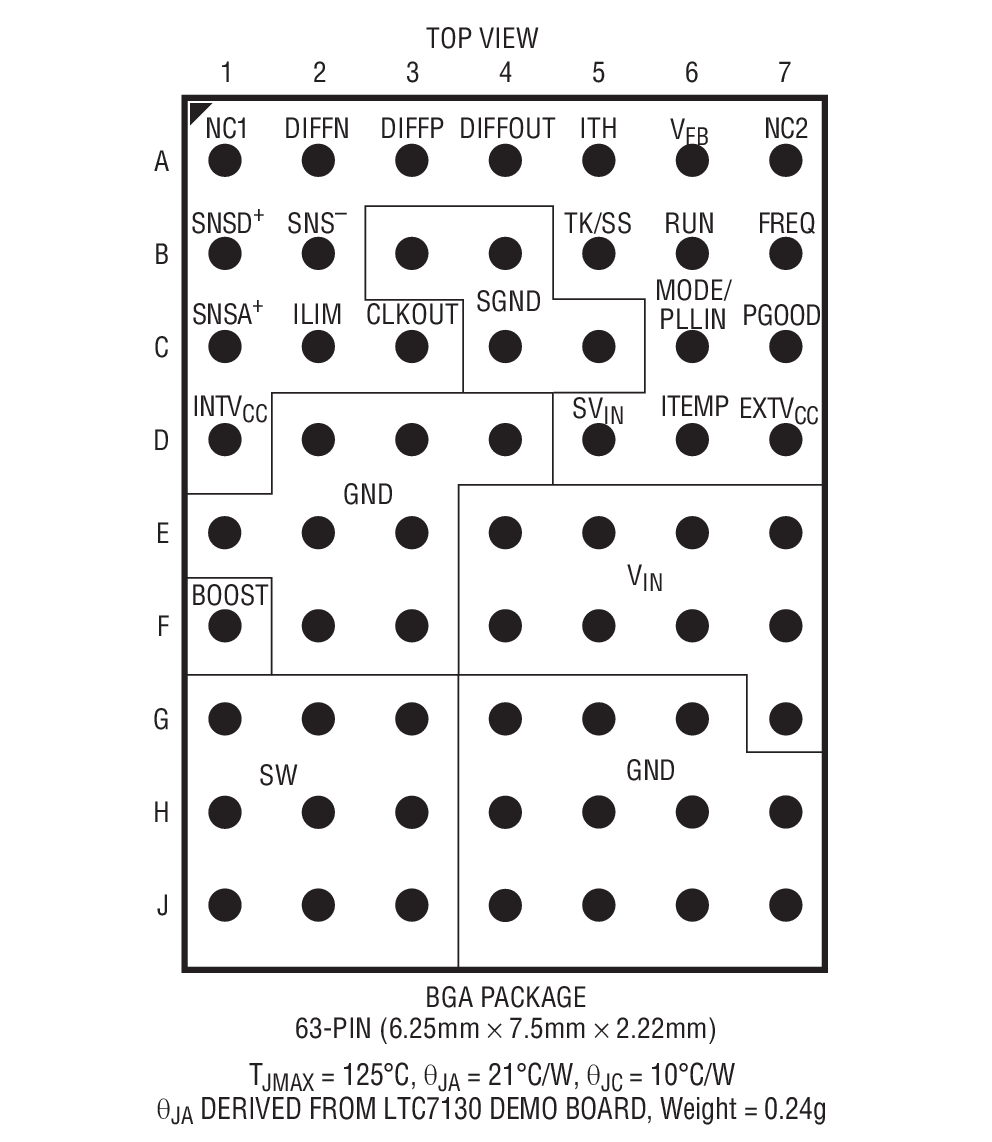

  • 6.25mm x 7.5mm x 2.22mm BGA 封装

更多细节
show more Icon

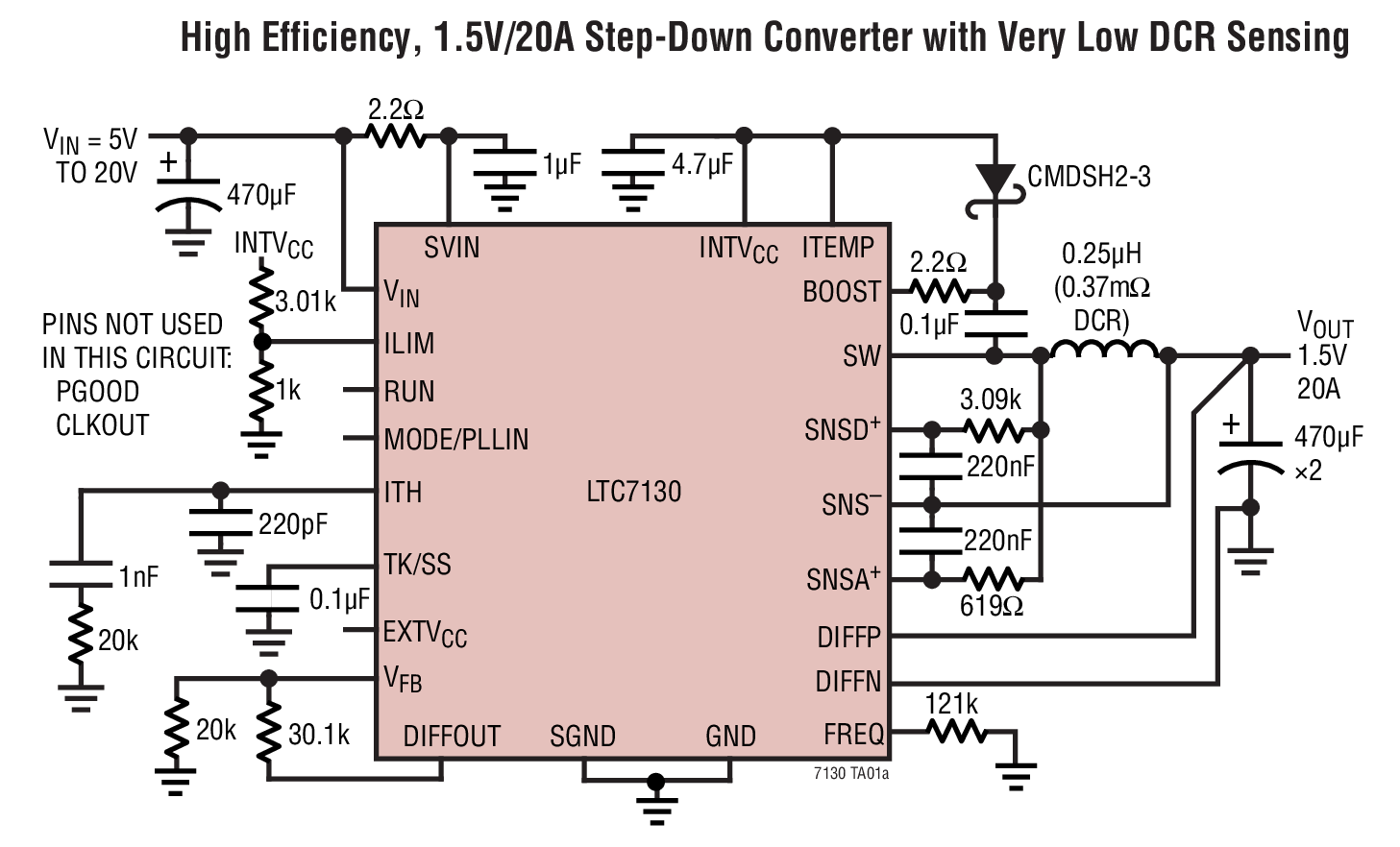

LTC®7130 是一款电流模式同步降压型单片式转换器,能够输送高达 20A 连续负载电流。它运用了一种可改善电流检测信号之信噪比的独特架构,因而允许使用一个非常低 DC 电阻功率电感器,以较大限度地提升高电流应用中的效率。另外,该特性还抑制了低 DCR 应用中常见的开关抖动。LTC7130 还具有一个高速差分远端采样放大器和一个可编程电流检测限值,后者的可选范围从 10mV 至 30mV 以设定高达 20A 的输出电流限值。此外,DCR 温度补偿功能精准地限制了整个温度范围内的最大输出电流。

LTC7130 还具有一个保证限值为 ±0.5% 的高精度 0.6V 基准,该基准提供了一个准确的输出电压。5V 至 20V 的输入电压范围可支持多种总线电压和各种类型的电池。

LTC7130 采用可提供符合 SnPb / RoHS 标准之端子涂层的紧凑和扁平 BGA 封装。


应用

  • DSP、FPGA、ASIC 基准设计
  • 电信 / 数据通信系统
  • 分布式高功率密度系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7130EY#PBF
  • HTML
  • HTML
LTC7130IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 25, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 25, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2341A

LTC7130EY Demo Board | Monolithic 20A Buck with mΩ DCR Sensing; 4.5V ≤ VIN ≤ 20V, VOUT = 1.5V @ 20A

zoom

DC2341A

LTC7130EY Demo Board | Monolithic 20A Buck with mΩ DCR Sensing; 4.5V ≤ VIN ≤ 20V, VOUT = 1.5V @ 20A

LTC7130EY Demo Board | Monolithic 20A Buck with mΩ DCR Sensing; 4.5V ≤ VIN ≤ 20V, VOUT = 1.5V @ 20A

产品详情

Demonstration circuit 2341A is a high efficiency synchronous buck DC/DC converter with 4.5V to 20V input range. It can supply 20A maximum load current at 1.5V output. The demo board features the LTC7130 regulator. No external MOSFETs are required. It employs an LTC proprietary current sensing, current mode architecture, allowing the use of a very low DC resistance (DCR) power inductor to maximize efficiency in high current applications. Differential output voltage sensing along with a precision internal reference combine to offer accurate output regulation. The LTC7130 is housed in a 6.25mm × 7.5mm × 2.22mm 63-pin BGA package.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
