    LTC3611

    10A、32V 单片式同步降压型 DC/DC 转换器

概览

优势和特点

  • 12A 输出电流
  • 宽 VIN 范围 = 4V 至 24V
  • 内部 N 沟道 MOSFET
  • 真正的电流模式控制
  • 专为高降压比而优化
  • tON(MIN) ≤ 100ns
  • 极快的瞬态响应
  • 采用陶瓷输出电容器 COUT 时可稳定
  • ±1% 0.6V 电压基准
  • 电源良好输出电压监视器
  • 可调接通时间/开关频率
  • 可调电流限值
  • 可编程软起动功能
  • 输出过压保护功能
  • 可选的短路停机定时器
  • 低停机 IQ :15μA
  • 采用 9mm x 9mm 64 引脚 QFN 封装



产品详情

LTC®3610 是一款高效率、单片式同步降压型 DC/DC 转换器,可从一个 4V 至 24V (最大值为 28V) 输入电源提供高达 12A 的输出电流。它采用一种谷值电流控制架构,以在高频条件下提供非常低的占空比操作和超卓的瞬态响应。工作频率由一个外部电阻器来选择,并针对 VIN 和 VOUT 中的变化进行补偿。

在轻负载条件下,可以把 LTC3610 配置为不连续操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰,而不连续模式则能够通过减少轻负载条件下的开关损耗来提供高效率。

故障保护由内部折返电流限制、一个输出过压比较器和一个可选的短路停机定时器来提供。用于电源排序的软起动功能利用一个外部定时电容器来实现。稳压器电流限值可由用户来设置。当输出处于调节状态时,电源良好输出电压监视器将发出指示信号。LTC3610 采用紧凑型 9mm x 9mm QFN封装。


应用

  • 负载点调节
  • 分布式电源系统



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

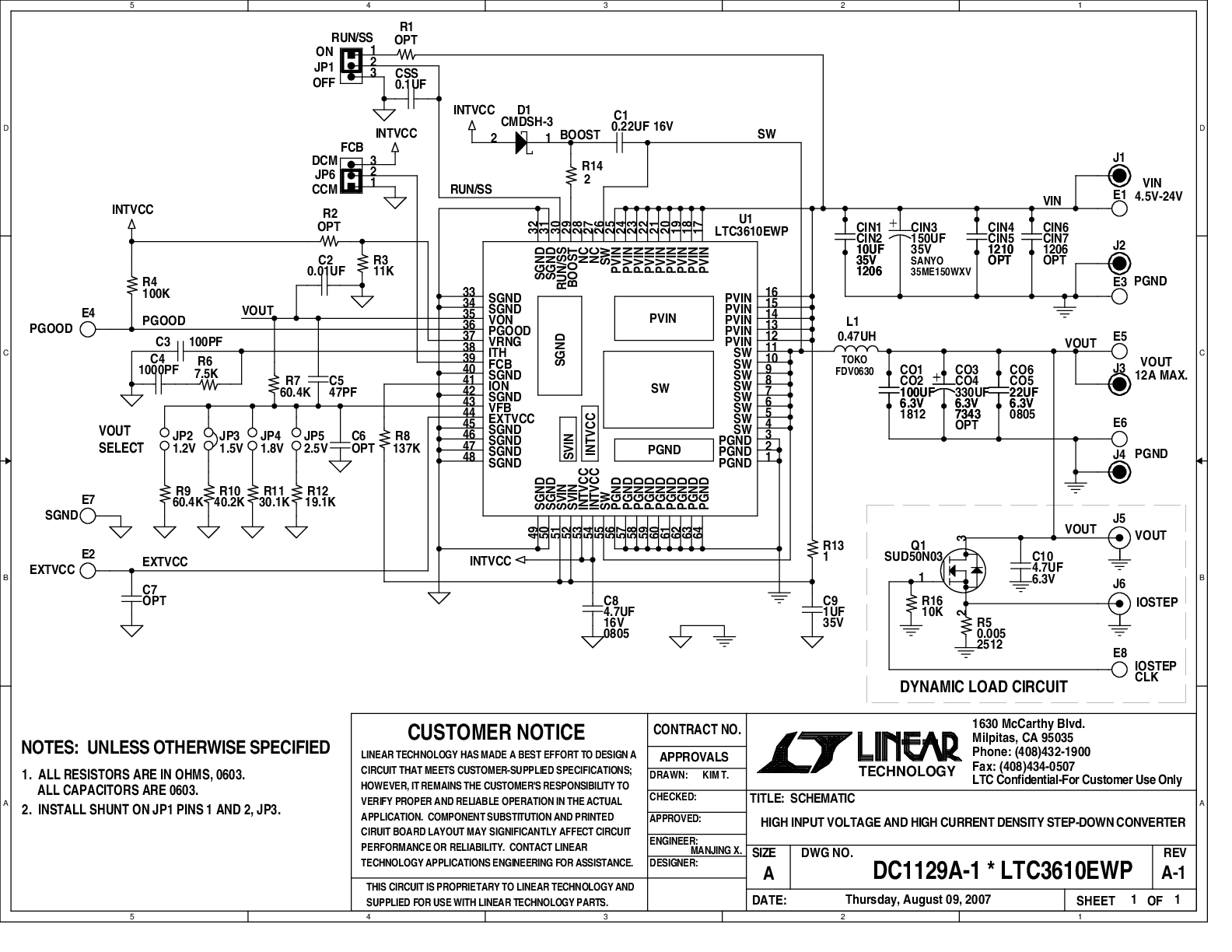

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3610

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3610
