LTC3611

10A、32V 单片式同步降压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3611 - Step-Down (Buck) Regulators Download 2.68 KB LTspice LTC3611 Demo Circuit - High Input Voltage & High Current Density Buck Converter (9-32V to 1.8V @ 10A) Download 4.00KB
产品模型 4
特性
  • 10A 输出电流
  • 宽 VIN 范围 = 4.5V 至 32V (最大值为 36V)
  • 内部 N 沟道 MOSFET
  • 真正的电流模式控制
  • 专为高降压比而优化
  • tON(MIN) ≤ 100ns
  • 极快的瞬态响应
  • 采用陶瓷输出电容器 COUT 时可稳定
  • ±1% 0.6V 电压基准
  • 电源良好输出电压监视器
  • 可调接通时间/开关频率 (>1MHz)
  • 可调电流限值
  • 可编程软起动
  • 输出过压保护
  • 可选的短路停机定时器
  • 低停机 IQ：15μA

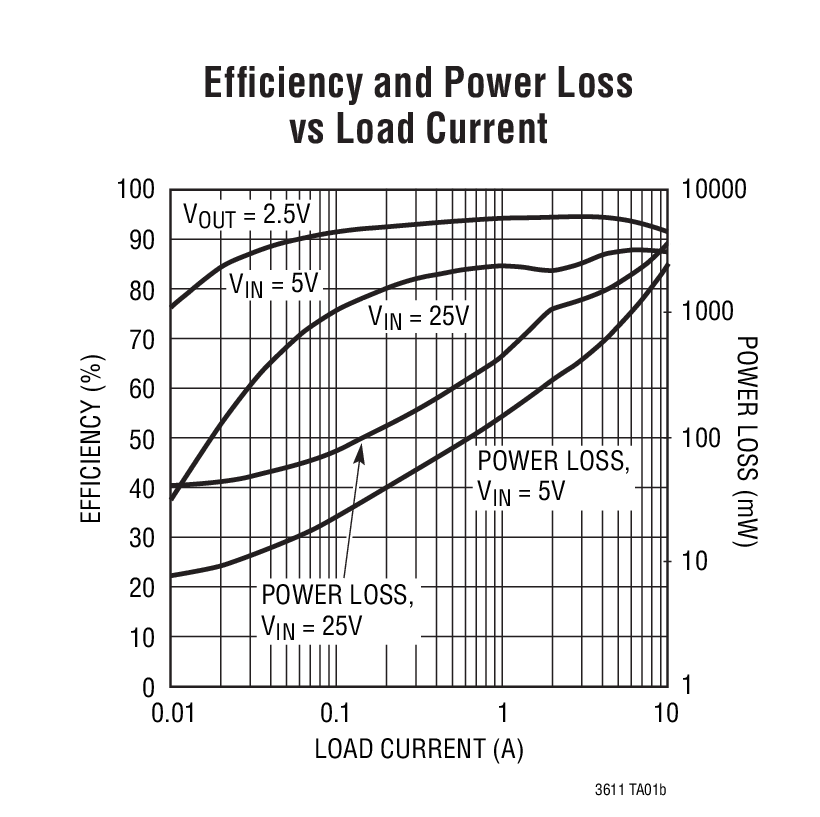

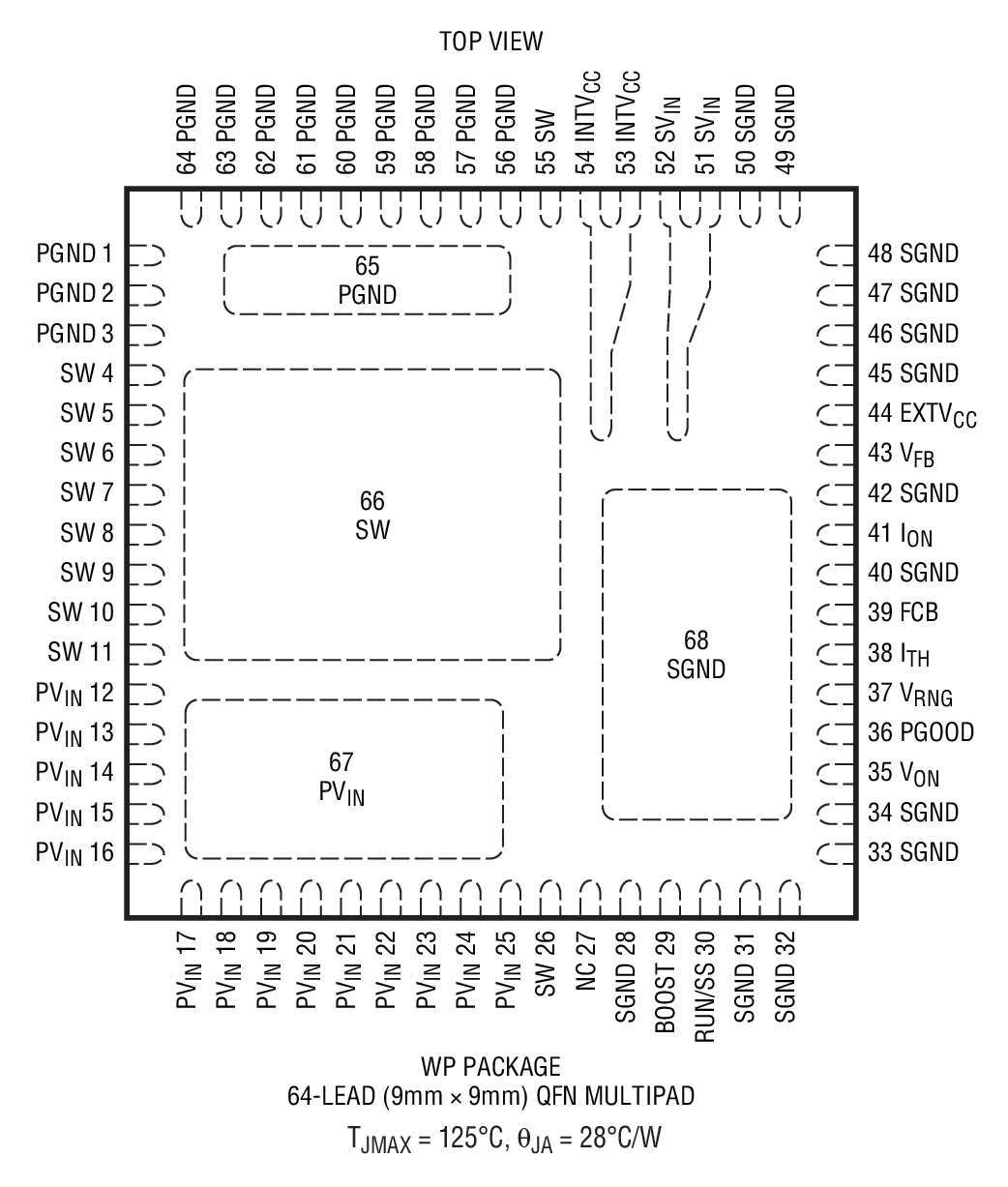

  • 采用 9mm x 9mm 64 引脚 QFN 封装



更多细节
show more Icon

LTC®3611 是一款高效率、单片式同步降压型 DC/DC 转换器，可从一个 4.5V 至 32V (最大值为 36V) 输入电源提供高达 10A 的输出电流。它采用一种恒定接通时间谷值电流模式控制架构，以在高频条件下提供非常低占空比的操作，并实现超卓的瞬态响应。工作频率由一个外部电阻器来选择，并针对 VIN 和 VOUT 中的变化进行补偿。

在轻负载条件下，可以把 LTC3611 配置为不连续操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰，而不连续模式则能够通过减少轻负载条件下的开关损耗来提供高效率。

故障保护由内部折返电流限制、一个输出过压比较器和一个可选的短路停机定时器来提供。用于电源排序的软起动功能利用一个外部定时电容器来实现。稳压器电流限值可由用户来设置。当输出处于调节状态时，电源良好输出电压监视器将发出指示信号。LTC3611 采用紧凑型 9mm x 9mm QFN 封装。




Applications

  • 负载点调节
  • 分布式电源系统



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3611 - Step-Down (Buck) Regulators Download 2.68 KB LTspice LTC3611 Demo Circuit - High Input Voltage & High Current Density Buck Converter (9-32V to 1.8V @ 10A) Download 4.00KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3611

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/04/2010
英文

LTC3611: 10A, 32V Monolithic Synchronous Step-Down DC/DC Converter Data Sheet

打开PDF文件

redirect
415.00K
download

下载 PDF

PDF Vector

PDF

更新 11/17/2010
日文

LTC3611: 10A、32V、モノリシック同期整流式降圧DC/DCコンバータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 11/13/2009
英文
DC1318A - Demo Manual redirect icon

1.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R546 Reliability Data redirect icon

21.43 K

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 07/01/2012
英文
24V, 15A Step-Down Regulator in Sub-1mm Height Package Pushes Monolithic Performance Limits redirect icon

PDF Vector

HTML

更新 07/01/2012
日文
コントローラIC の性能領域に挑む24V15A モノリシック・スイッチング・レギュレータ redirect icon

PDF Vector

HTML

更新 09/01/2008
英文
32VIN Synchronous Buck Regulators with Integrated FETs Deliver up to 12A from Sub-1mm Height Packages redirect icon

设计笔记

1

PDF Vector

HTML

更新 01/01/2009
英文
Design Note 457: Monolithic Synchronous Step-Down Regulator Delivers up to 12A from a Wide Input Voltage Range redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

LTC3611: 10A, 32V Monolithic Synchronous Step-Down DC/DC Converter Data Sheet

可靠性数据 1

R546 Reliability Data

用户手册 1

DC1318A - Demo Manual

设计笔记 1

Design Note 457: Monolithic Synchronous Step-Down Regulator Delivers up to 12A from a Wide Input Voltage Range

技术文章 2

24V, 15A Step-Down Regulator in Sub-1mm Height Package Pushes Monolithic Performance Limits
32VIN Synchronous Buck Regulators with Integrated FETs Deliver up to 12A from Sub-1mm Height Packages

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3611EWP#PBF 64-Lead QFN (9mm x 9mm x 0.9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3611EWP#TRPBF 64-Lead QFN (9mm x 9mm x 0.9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3611IWP#PBF 64-Lead QFN (9mm x 9mm x 0.9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3611IWP#TRPBF 64-Lead QFN (9mm x 9mm x 0.9mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

内部电源开关降压稳压器1
LTC7130
popup image
Cart

推荐新设计使用

采用超低 DCR 检测的 20V、20A 单片式降压型转换器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC3610
popup image
Cart

量产

24V、12A 单片式同步降压型 DC/DC 转换器

评估套件 1

reference details image

DC1318A

LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A

zoom

DC1318A

LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A

download icon

下载

 print icon

打印
DC1318A
LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A
立即购买 更多内容

产品详情

Demonstration circuit 1318 is a Synchronous Step-Down Controller featuring the LTC3611, the high efficiency, high density DC/DC regulator. The input voltage range of DC1318 is from 9V to 32V and the output voltage is jumper selectable from 1.5V to 3.3V, although LTC3611 has an input range from 4.5V to 32V and the output voltage range is from 0.6V. The rated load current is 10A.

资料

pdf icon

PDF

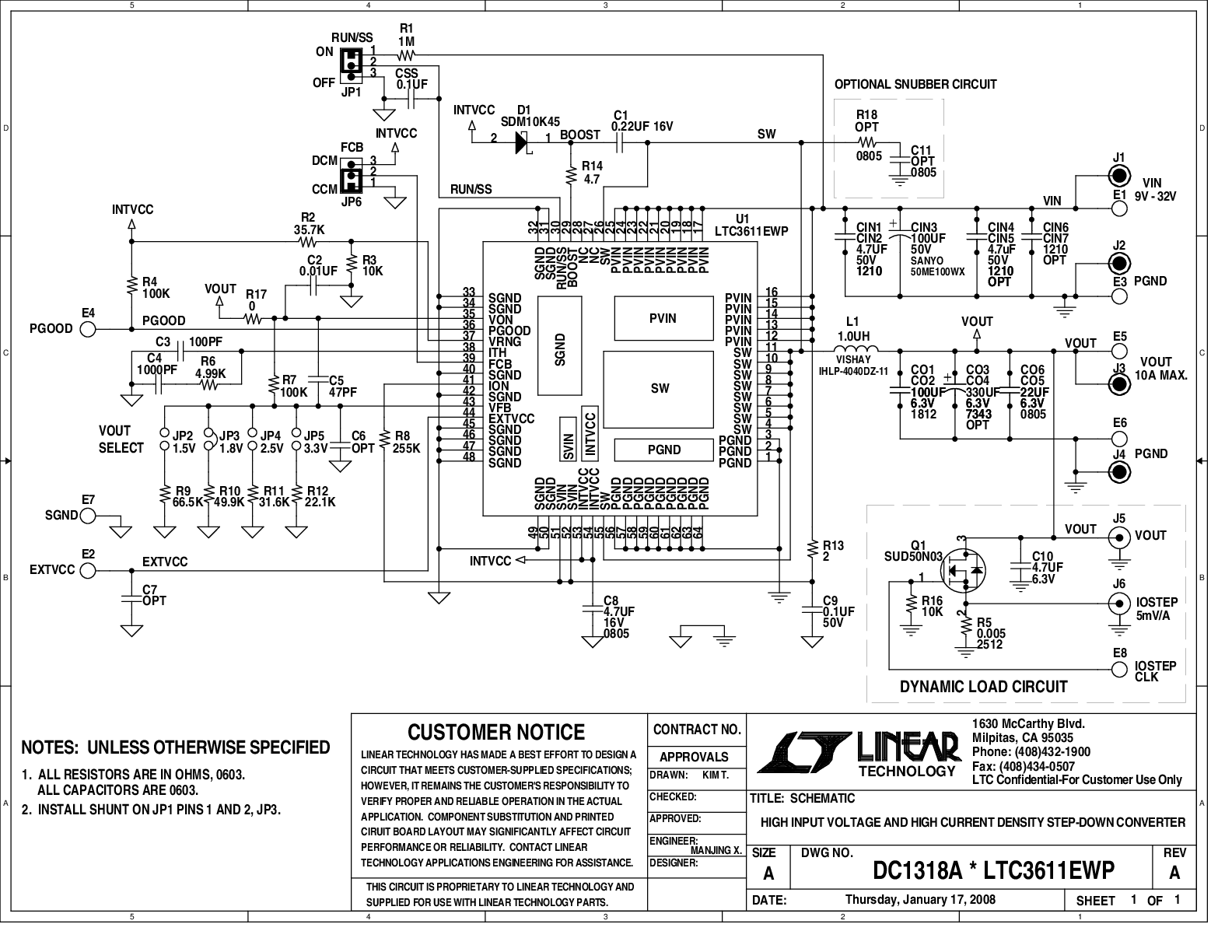

DC1318A - Schematic Download

41.00K

pdf icon

PDF

DC1318A - Demo Manual Download

1.00M

pdf icon

ZIP

DC1318A - Design Files Download

843.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1318A

LTC3611EWP Demo Board | 9V ≤ VIN ≤ 32V, VOUT = 1.5V to 3.3V @ up to 10A

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3611 - Step-Down (Buck) Regulators Download

2.68 K

spice tool Lt Spice

LTC3611 Demo Circuit - High Input Voltage & High Current Density Buck Converter (9-32V to 1.8V @ 10A) Download

4.00K
