LT8304

具 150V/2A 开关的 100VIN 微功率 No-Opto 隔离型反激式转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • 3V 至 100V 输入电压范围
  • 2A、150V 内部 DMOS 电源开关
  • 低静态电流:
    • 116μA (在睡眠模式)
    • 390μA (在运行模式)
  • 在重负载条件下执行准谐振边界模式操作
  • 在轻负载条件下执行低纹波突发模式 (Burst Mode®) 操作
  • 最小负载低于完整输出的 0.5% (典型值)
  • 无需借助变压器第三绕组或光隔离器来实现输出电压调节
  • 准确的 EN/UVLO 门限和迟滞
  • 内部补偿和软起动
  • 用于输出二极管的温度补偿
  • 输出短路保护

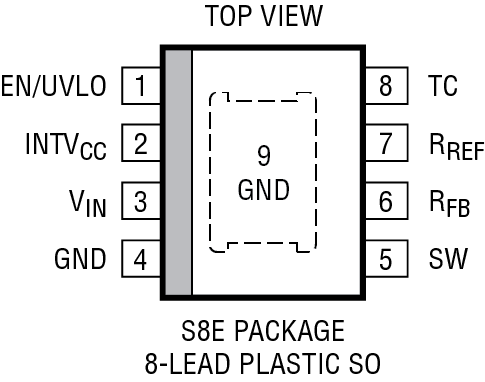

  • 耐热性能增强型 8 引脚 SO 封装

更多细节
show more Icon

LT®8304 / LT8304-1 是单片式、微功率、隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用两个外部电阻器和第三个任选的温度补偿电阻器来设置。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率,同时较大限度地抑制输出电压纹波。一个 2A、150V DMOS 电源开关与所有的高电压电路和控制逻辑电路集成在一个耐热性能增强型 8 引脚 SO 封装中。

LT8304 / LT8304-1 可在一个 3V 至 100V 的输入电压范围内工作,并输送高达 24W 的隔离输出功率。高集成度以及边界和低纹波突发模式的运用为隔离式供电提供了一款使用简单、低组件数目和高效率的应用解决方案。而 LT8304-1 特别针对高升压输出应用进行了优化。


应用

  • 隔离型汽车、工业、医疗和电信电源
  • 隔离型辅助 / 内务处理电源

产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8304ES8E#PBF
  • HTML
  • HTML
LT8304ES8E#TRPBF
  • HTML
  • HTML
LT8304ES8E-1#PBF
  • HTML
  • HTML
LT8304ES8E-1#TRPBF
  • HTML
  • HTML
LT8304HS8E#PBF
  • HTML
  • HTML
LT8304HS8E#TRPBF
  • HTML
  • HTML
LT8304HS8E-1#PBF
  • HTML
  • HTML
LT8304HS8E-1#TRPBF
  • HTML
  • HTML
LT8304IS8E#PBF
  • HTML
  • HTML
LT8304IS8E#TRPBF
  • HTML
  • HTML
LT8304IS8E-1#PBF
  • HTML
  • HTML
LT8304IS8E-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8304ES8E#PBF

量产

LT8304ES8E#TRPBF

量产

LT8304ES8E-1#PBF

量产

LT8304ES8E-1#TRPBF

量产

LT8304HS8E#PBF

量产

LT8304HS8E#TRPBF

量产

LT8304HS8E-1#PBF

量产

LT8304HS8E-1#TRPBF

量产

LT8304IS8E#PBF

量产

LT8304IS8E#TRPBF

量产

LT8304IS8E-1#PBF

量产

LT8304IS8E-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8304ES8E#PBF

量产

LT8304ES8E#TRPBF

量产

LT8304ES8E-1#PBF

量产

LT8304ES8E-1#TRPBF

量产

LT8304HS8E#PBF

量产

LT8304HS8E#TRPBF

量产

LT8304HS8E-1#PBF

量产

LT8304HS8E-1#TRPBF

量产

LT8304IS8E#PBF

量产

LT8304IS8E#TRPBF

量产

LT8304IS8E-1#PBF

量产

LT8304IS8E-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

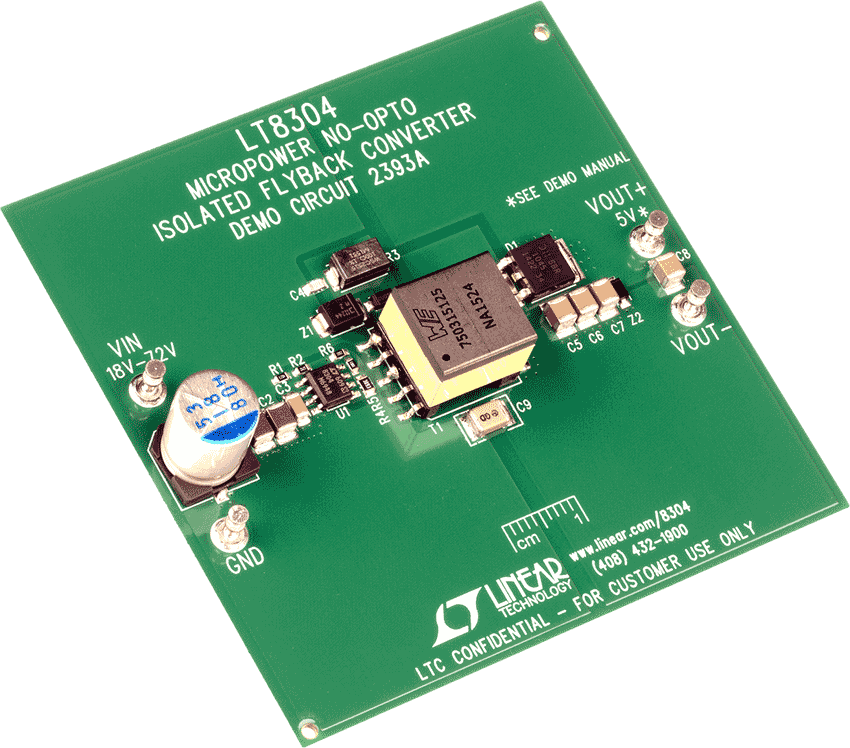

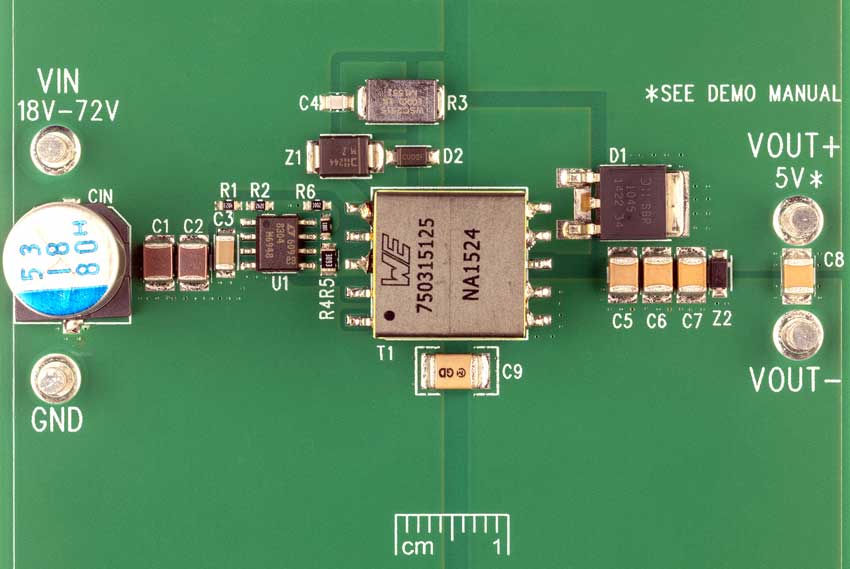

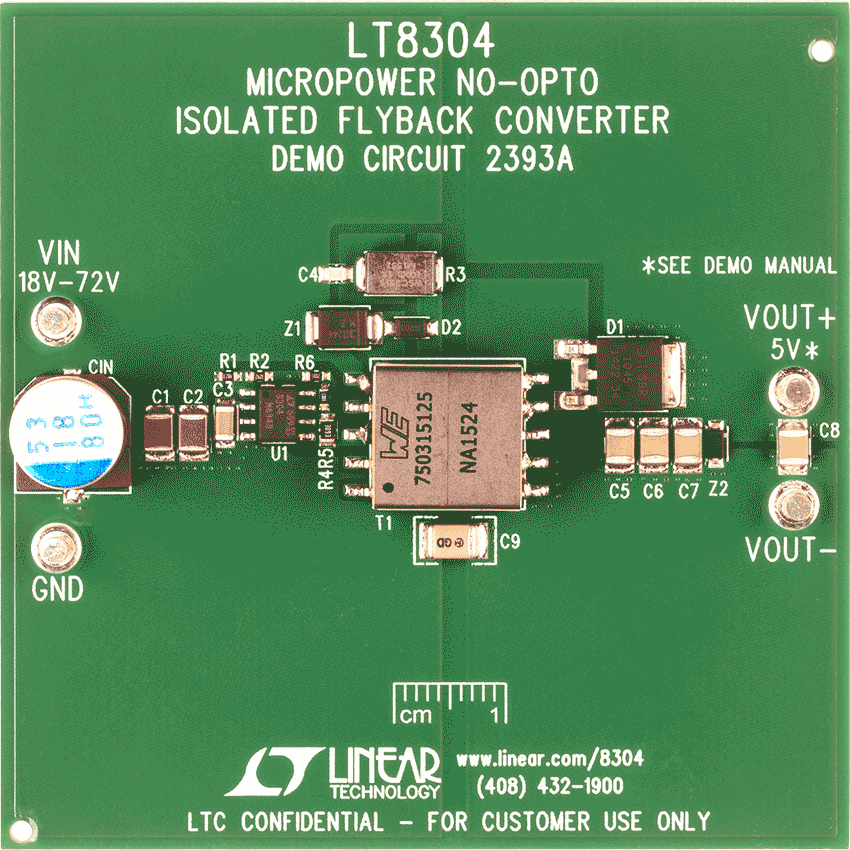

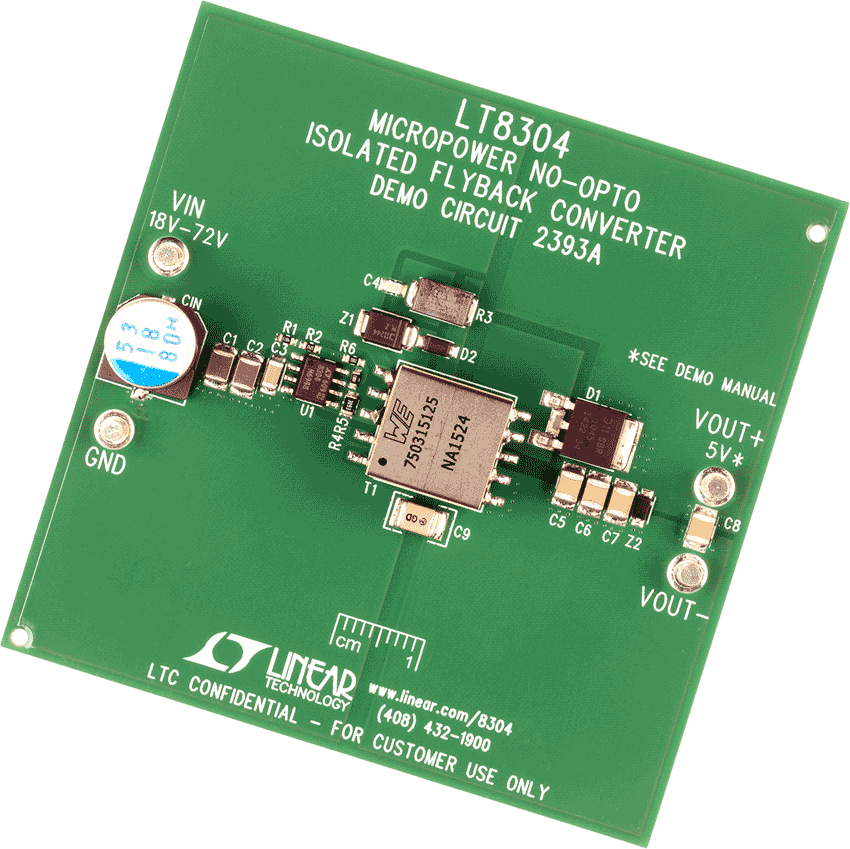

DC2393A

LT8304ES8E Isolated Demo Board | No-Opto Flyback, 18V ≤ VIN ≤ 72V; VOUT = 5V @ 2A to 4.2A

zoom

DC2393A

LT8304ES8E Isolated Demo Board | No-Opto Flyback, 18V ≤ VIN ≤ 72V; VOUT = 5V @ 2A to 4.2A

LT8304ES8E Isolated Demo Board | No-Opto Flyback, 18V ≤ VIN ≤ 72V; VOUT = 5V @ 2A to 4.2A

产品详情

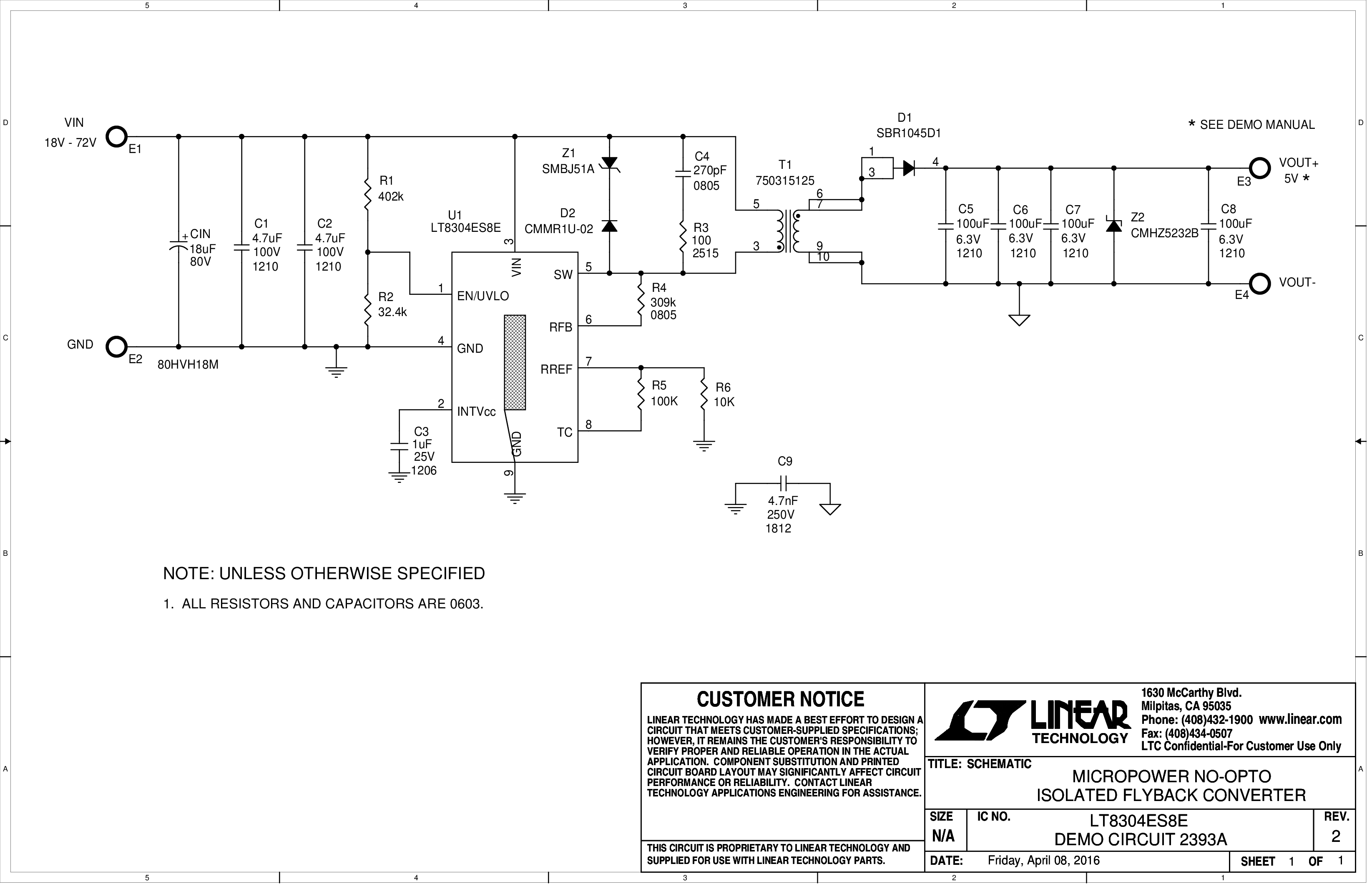

Demonstration circuit 2393A is a micropower no-opto isolated flyback converter featuring the LT8304. This demo circuit outputs 5.0V, and maintains tight regulation with a load current from 20mA up to 4.2A and over an input voltage from 18V to 72V. The output current capability increases with the input voltage, as shown in the Performance Summary table.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

Figure 1. CN0575 Simplified Block Diagram

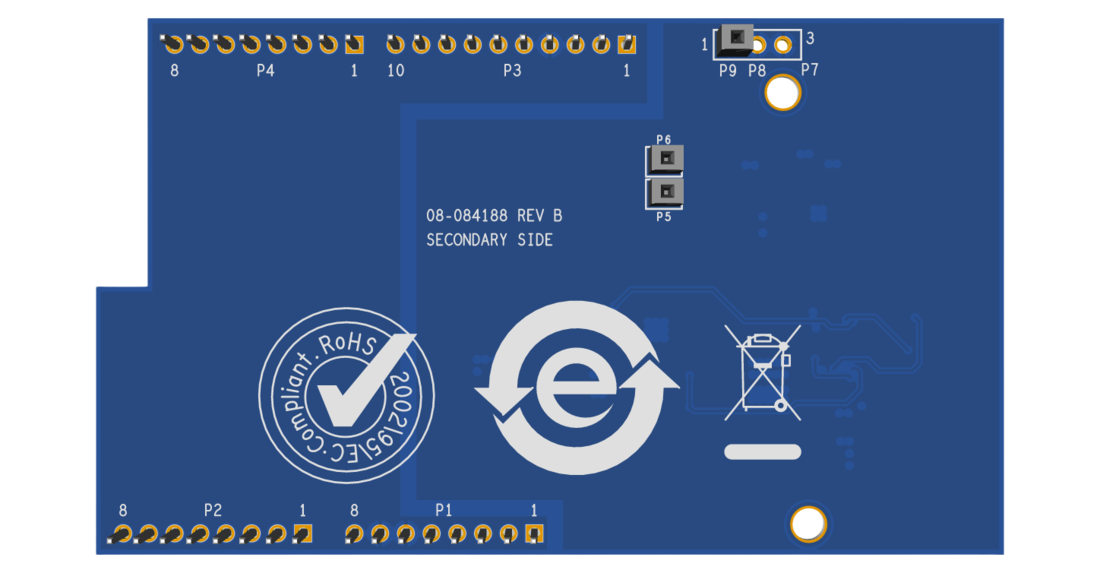

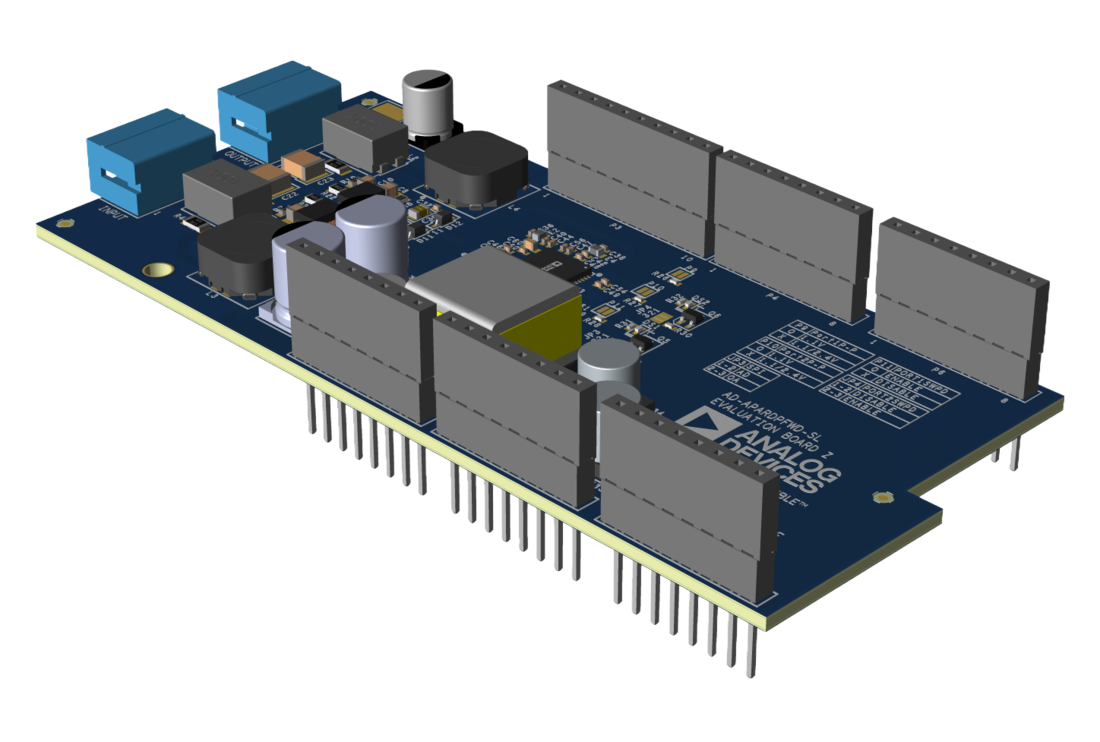

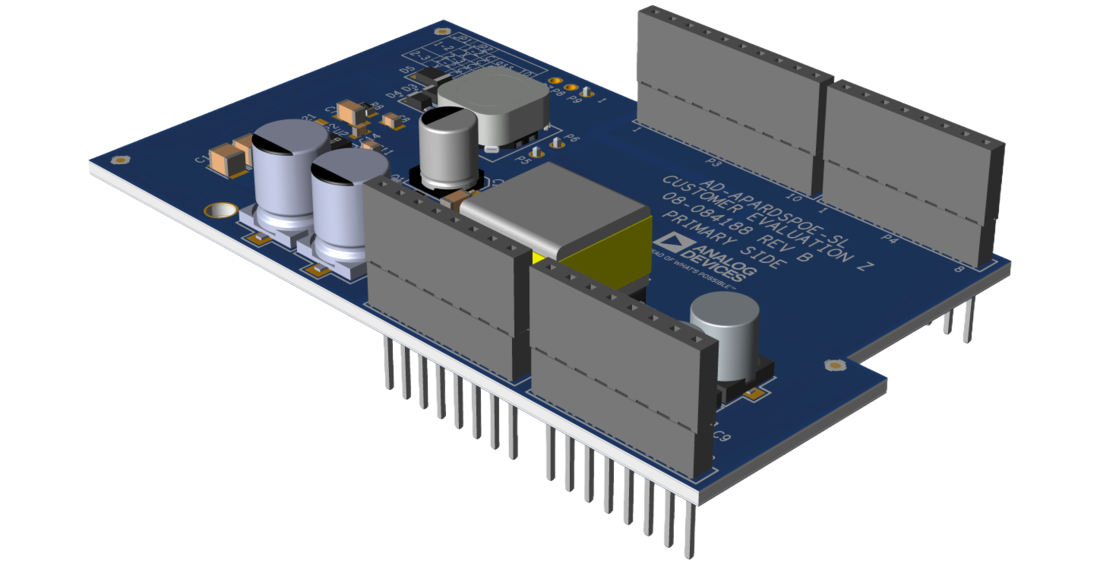

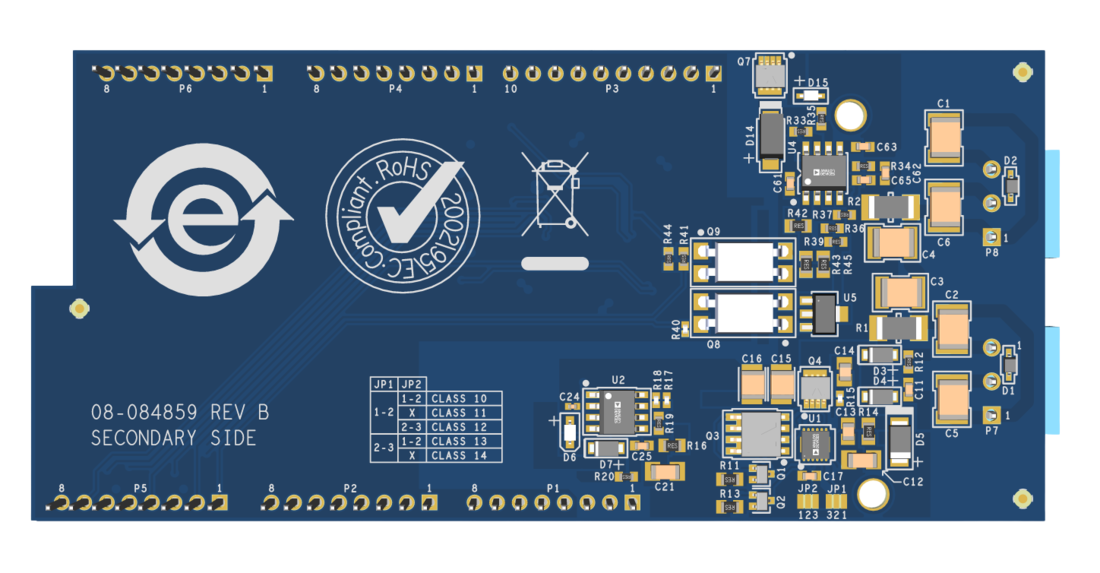

10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE

zoomopens a dialog

CN0575

10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE

CN0575

参考设计

tooltip Info:参考设计
10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE

特性和优点

  • Data and Power Delivery using Single Pair Power over Ethernet
  • Power Class 12 and 13 Delivery Capable
  • Supports Longer Distances up to 1 km
  • Provides Speeds up to 10 MBPS
  • Works with Existing Software Stacks like PROFINET, EtherCat, MOD-BUS, and others
查看参考设计详情 external link
