ADT75

量产

±2℃精度、12位数字温度传感器

数据手册 (Rev. B) 产品选型表
产品模型
9
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 12位温度-数字转换器
  • B级精度±1.0°C（0°C至70°C）
  • A级精度±2.0°C（–25°C至100°C）
  • SMBus/I2C兼容接口
  • 工作温度范围：−55°C至+125°C
  • 工作电压范围: 从 2.7 V 至 5.5 V
  • 过温指示器
  • 低功耗关断模式
  • 功耗：79 μW（典型值，3.3 V）
  • 小型低成本8引脚MSOP锡铅和无铅封装
  • 标准8引脚SOIC无铅封装
ADT75
±2℃精度、12位数字温度传感器
ADT75 Functional Block Diagram ADT75 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

硬件生态系统

部分模型 产品周期 描述
ADT7311
推荐新设计使用 汽车应用、±0.5°C精度的16位数字SPI温度传感器
ADT7312
推荐新设计使用 汽车应用、±1°C精度、裸片形式的16位175°C数字SPI温度传感器
ADT7420
推荐新设计使用 ±0.25℃精度、16位数字I2C温度传感器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-ACEVSECRDSET-SL

Type 2 EVSE 3.6 kW Charging Cable

立即购买 更多内容

特性和优点

  • Complete reference design for Type 2 EVSE Cordset (IC-CPD)
  • Power level from 2.3 kW up to 3.6 kW
  • Designed to comply with the applicable standards - IEC61851, IEC62752
  • Incorporates a 6 mA DC/30 mA rms RCD and a control pilot circuit
  • Stuck relay detection and relay state of health
  • Overtemperature detection
  • Integrated isolation
  • Reduced component count for cost optimization
  • Bluetooth 5.2 interface for connectivity to external devices
  • Open-source software stack to enable custom firmware development

产品详情

The AD-ACEVSECRDSET-SL is a complete Type 2 EVSE 3.6 kW charging cable solution, providing a reference design intended for evaluation and prototyping of electric vehicle (EV) charging systems.

The system includes a 3-channel isolated sigma-delta (Σ-Δ) ADC for voltage and current measurement on the single-phase power input and measurement of the relay voltage for solder contacts detection and relay state of health. Safe operation is enabled by the inclusion of a 6 mA DC / 30 mA rms RCD. Detection of overvoltage, undervoltage, overcurrent, overtemperature and EV diode presence is also available.

A MAX32655 low-power, ARM® Cortex®-M4 Microcontroller implements the logic for system control and communication with the EV over the control pilot interface. A programming and debugging interface are included. The MAX32655 Bluetooth 5.2 interface enables connectivity to external devices.

The design is accompanied by an open-source software stack and reference applications, enabling custom software development to start from a proven implementation validated to meet the applicable standards. An external programmer such as the MAX32625PICO MAXDAP Programming Adapter, or any other similar programmer supporting the SWD interface, is required to enable firmware programming and debug.

The system is designed to comply with the IEC61851 and IEC62752 standards.

APPLICATIONS

  • EV charging

eval board
schematic 5
EVAL-WSN

针对物联网解决方案的无线传感器网络(WSN)开发套件

立即购买 更多内容

特性和优点

无线传感器网络开发套件 – Bunch版包括：
  • 两片多传感器节点板，包括如下组件：
    • ADuCRF101集成TRx + ARM Cortex M3 MCU
    • ADT75温度传感器
    • ADXL362超低功耗三轴加速度计
    • 湿度和温度传感器(Sensirion SHT21)
    • 光电二极管+环境光传感器(Avago APDS-9005)
    • 无源红外传感器(Panasonic EKMB1201112)
    • ADP160电源管理器件
    • 用于其它传感器的通用输入连接器（支持模拟和数字）
    • CR2032纽扣电池
    • 外形尺寸： 60mm x 33mm (2.4" x 1.3")
  • 一个网关节点
    • ADuCRF101集成TRx + ARM Cortex M3 MCU开发系统
  • 一个用于开发和调试的仿真器平台
无线传感器网络开发套件 – Cluster版包括：
  • 三片多传感器节点板，包括如下组件：
    • ADF7024 Sub-GHz ISM频段收发器
    • 16位MCU (RL78-G13)
    • ADT75温度传感器
    • ADXL362超低功耗三轴加速度计
    • 湿度和温度传感器(Sensirion SHT21)
    • 光电二极管+环境光传感器(Avago APDS-9005)
    • 无源红外传感器(Panasonic EKMB1201112)
    • ADP160电源管理器件
    • 用于其它传感器的通用输入连接器（支持模拟和数字）
    • CR2032纽扣电池
    • 外形尺寸： 60mm x 33mm (2.4" x 1.3")
  • 一个用于开发和调试的仿真器平台

产品详情

无线传感器网络(WSN)演示平台是一个灵活的模块化系统，可用来评估WSN的各个方面。它不仅提供即用型演示系统，也可用作开发平台。它包含实现即插即用WSN所需的所有硬件和软件。硬件包括一个基站节点以及多个支持许多不同传感器的传感器节点。系统配置灵活，传感器可以任意组合并连接到任一传感器节点。WSN开发套件提供开箱即用的实用工具，包括三片多传感器节点板、一个网关连接器、一个仿真器平台和一个全功能软件包，可大幅减少客户设计从概念验证阶段进展到生产发布所需的时间和精力。

EVAL-ADT75

ADT75 评估板

立即购买 更多内容

产品详情

利用ADT75评估板，设计人员可以轻松评估温度传感器ADT75的所有特性。它配备有连接器和软件。

AD-ACEVSECRDSET-SL
Type 2 EVSE 3.6 kW Charging Cable

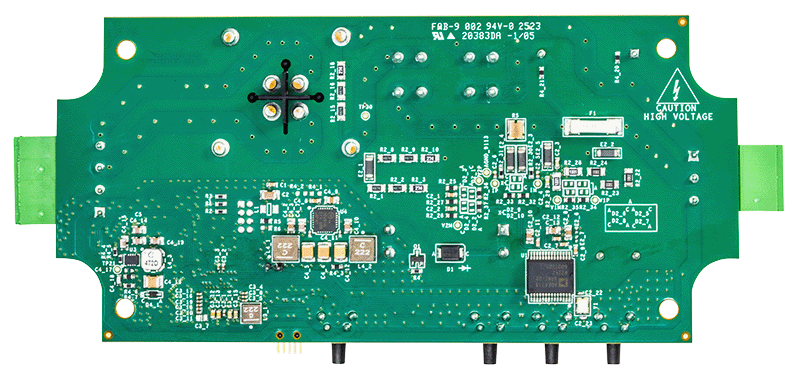

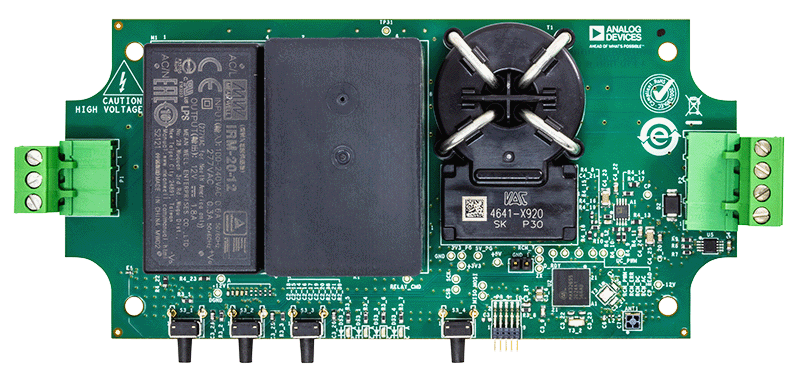

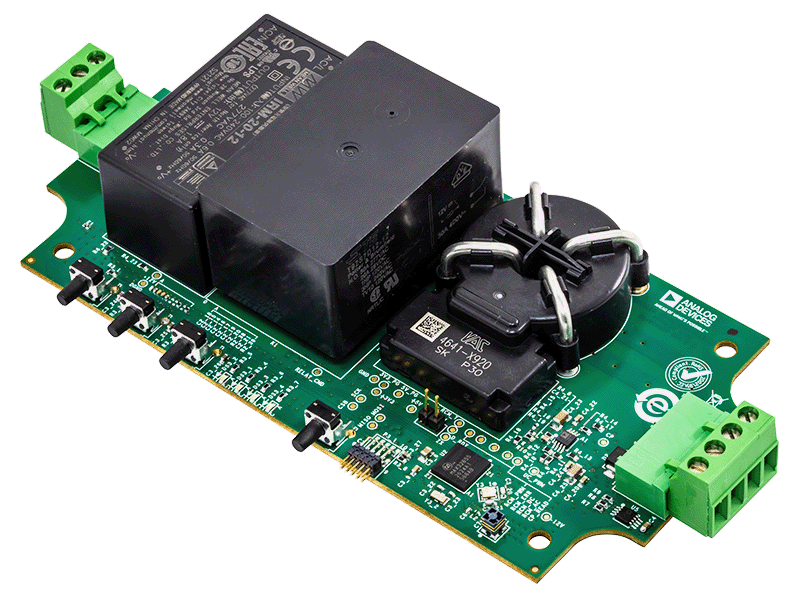

AD-ACEVSECRDSET-SL Functional Block Diagram AD-ACEVSECRDSET-SL AD-ACEVSECRDSET-SL Top View AD-ACEVSECRDSET-SL Bottom View
EVAL-WSN
针对物联网解决方案的无线传感器网络(WSN)开发套件
Eval-WSN
EVAL-ADT75
ADT75 评估板

参考电路

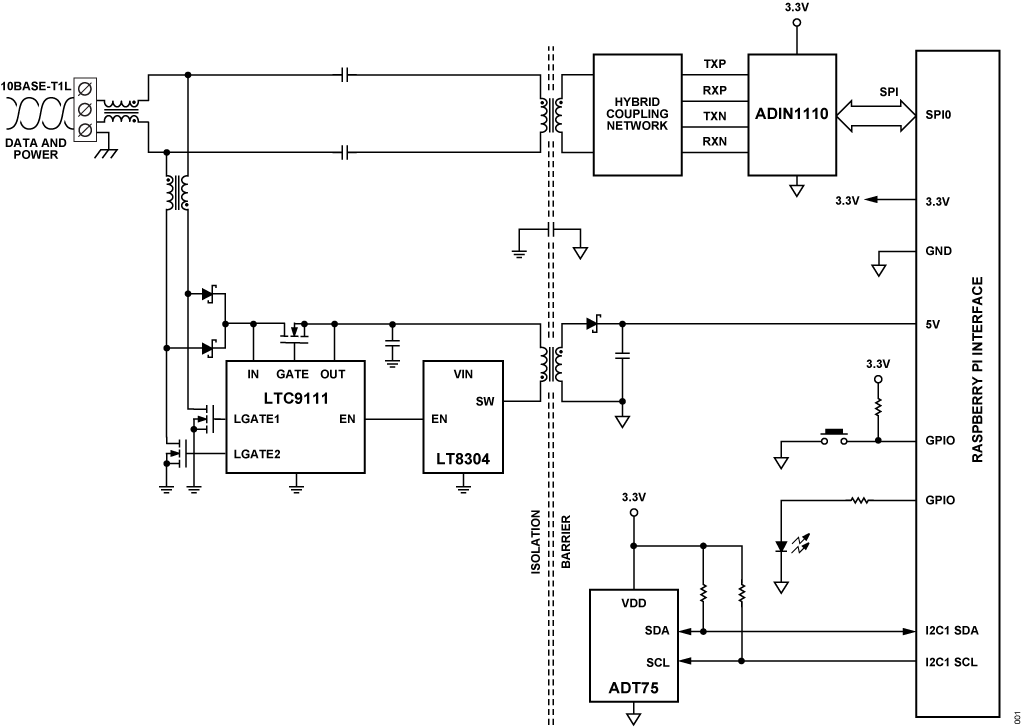

Figure 1. CN0575 Simplified Block Diagram
Figure 1. CN0575 Simplified Block Diagram

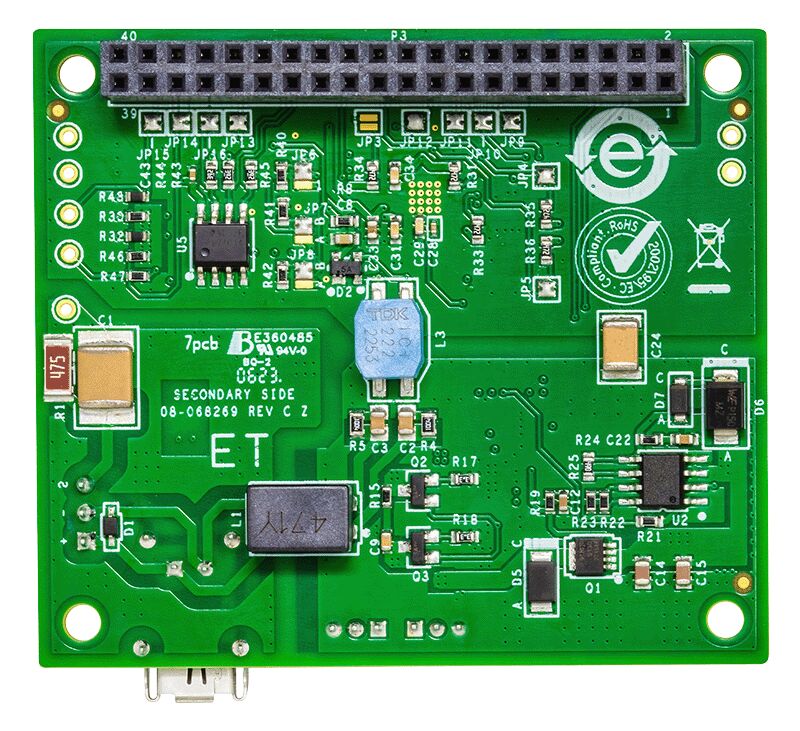

EVAL-CN0575-RPIZ - Angle View

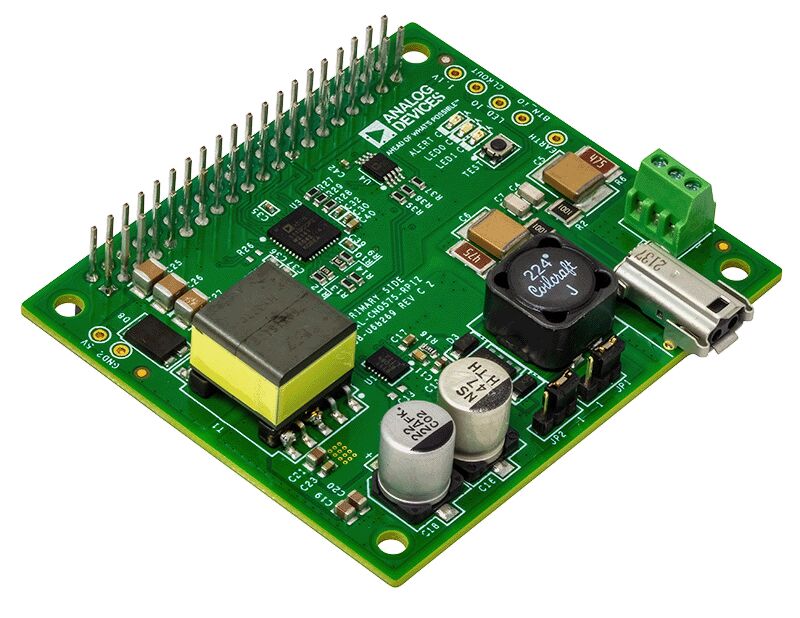

EVAL-CN0575-RPIZ - Top View II

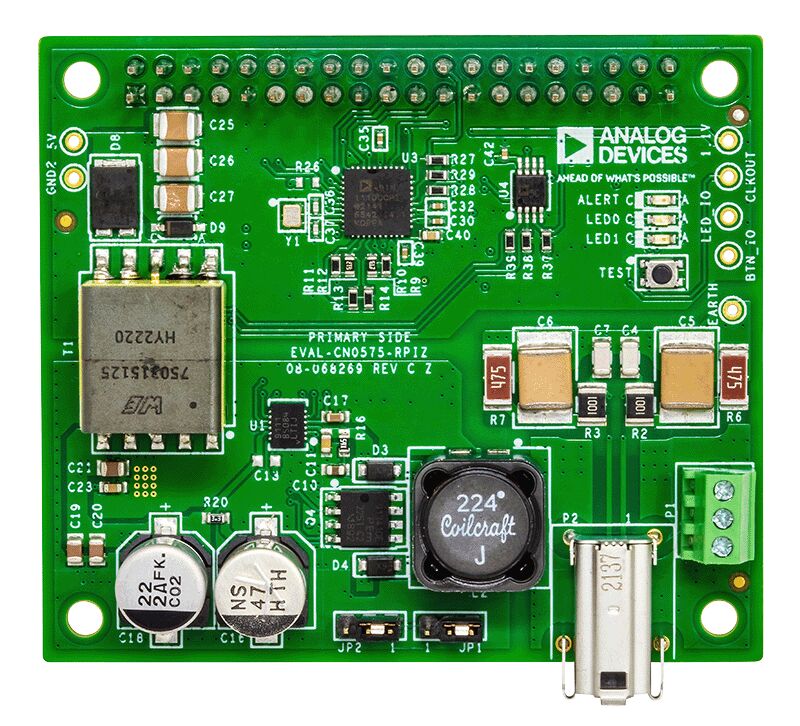

EVAL-CN0575-RPIZ - Top View
