ADT7420

±0.25℃精度、16位数字I2C温度传感器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 高性能
    • 温度精度
      • ±0.20°C−10°C+85°C3.0 V
      • ±0.25°C2.7 V3.3 V−20°C+105°C
    • 16位分辨率:0.0078
  • 超低温漂:0.0073°C
    • NIST备案或等效方式
    • 6 ms快速首次上电温度转换
  • 易于实现
    • 用户无需校准或校正温度
    • 无需线性校正
  • 低功耗
    • 1 SPS(每秒采样率)省电模式
    • 正常模式下为700 µW3.3 V,典型值)
    • 关断模式下为7 µW3.3 V,典型值)
  • 宽工作范围
    • 温度范围:−40°C+150°C
    • 电压范围:2.7 V5.5 V
  • 可编程中断
    • 临界过温中断
    • 过温/欠温中断
  • I2C兼容接口
  • 16引脚、4 mm × 4 mm LFCSP封装,符合RoHS标准
更多细节
show more Icon
ADT7420是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器,可在较宽的工业温度范围内提供突破性的性能。它内置一个带隙温度基准源、一个温度传感器和一个16位ADC,用来监控温度并进行数字转换,分辨率为0.0078℃。默认ADC分辨率设置为13位(0.0625℃)。ADC分辨率为用户可编程模式,可通过串行接口更改。

ADT7420的保证工作电压范围为2.7 V至5.5 V;工作电压为3.3 V时,平均电源电流的典型值为210 μA。ADT7420具有关断模式,可关断器件,3.3 V时的关断电流典型值为2.0 μA,额定工作温度范围为-40℃至+150℃。

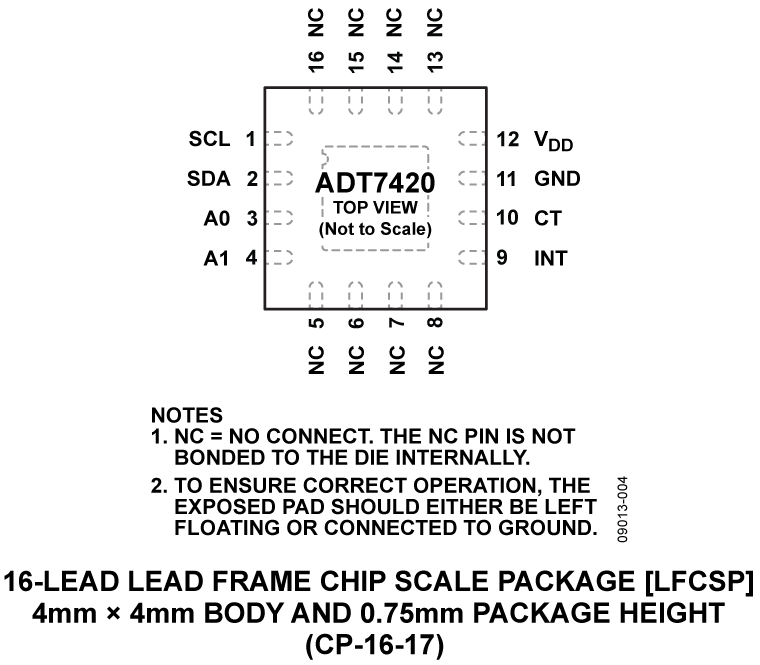

引脚A0和A1用于地址选择,可为ADT7420提供四个I2C地址。CT引脚属于开漏输出,当温度超过临界温度限值(可编程)时,该引脚变为有效。INT引脚也属于开漏输出,当温度超过限值(可编程)时,该引脚变为有效。INT引脚和CT引脚可在比较器模式和中断事件模式下工作。

产品特色
  1. 易于使用,不需要用户校正或校准。
  2. 低功耗。
  3. 极佳的长期稳定性和可靠性。
  4. 适合工业、仪器仪表和医疗应用的高精度。
  5. 采用16引脚、4 mm × 4 mm LFCSP封装,符合RoHS标准。
应用
  • RTD及热敏电阻的替代产品
  • 冷结补偿
  • 医疗设备
  • 工业控制与测试
  • 食物运输与储存
  • 环境监控和HVAC
  • 激光二极管温度控制
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

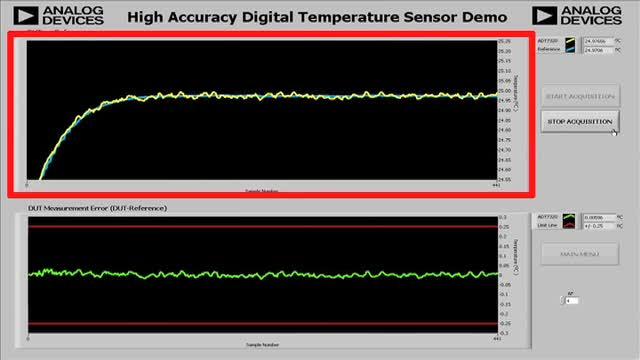

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADT7420UCPZ-R2
  • HTML
  • HTML
ADT7420UCPZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 29, 2016

- 16_0026

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

5月 11, 2014

- 13_0231

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 29, 2016

- 16_0026

arrow down

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

5月 11, 2014

- 13_0231

arrow down

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 4

reference details image

EVAL-ADT7420-PMDZ

+/-0.25摄氏度温度测量PMOD板

zoom

EVAL-ADT7420-PMDZ

+/-0.25摄氏度温度测量PMOD板

+/-0.25摄氏度温度测量PMOD板

特性和优点

  • 0.25摄氏度精确温度测量
  • I2C PMOD连接器
  • 可连接到FPGA和MCU平台

产品详情

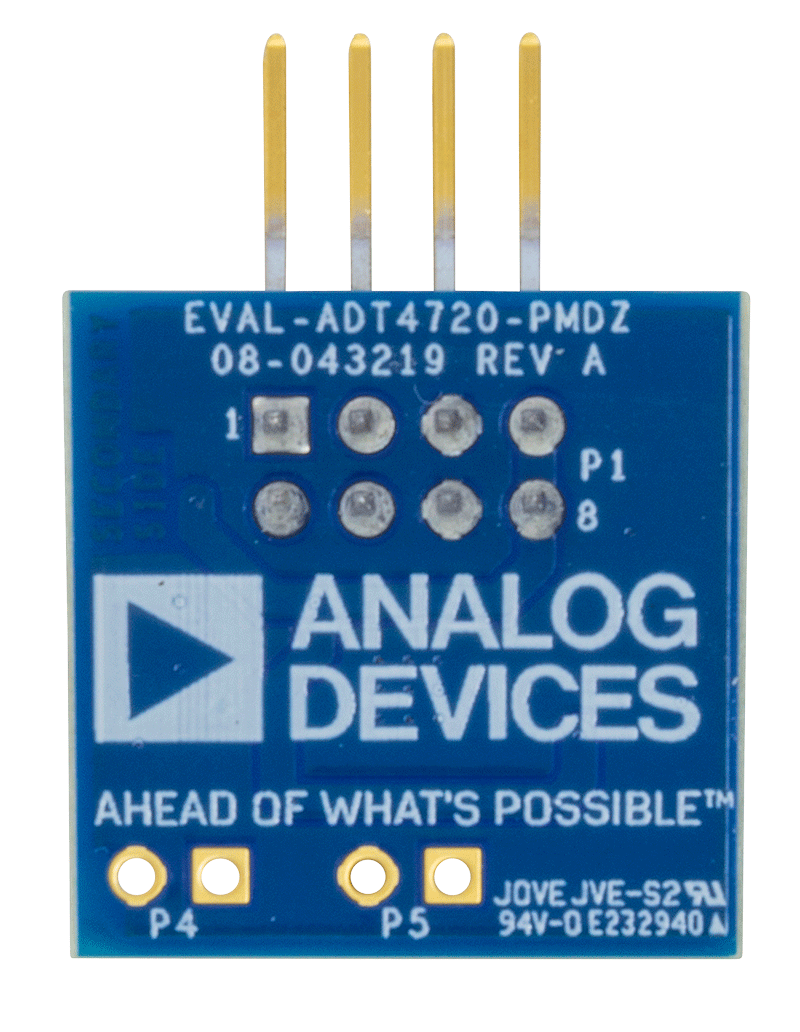

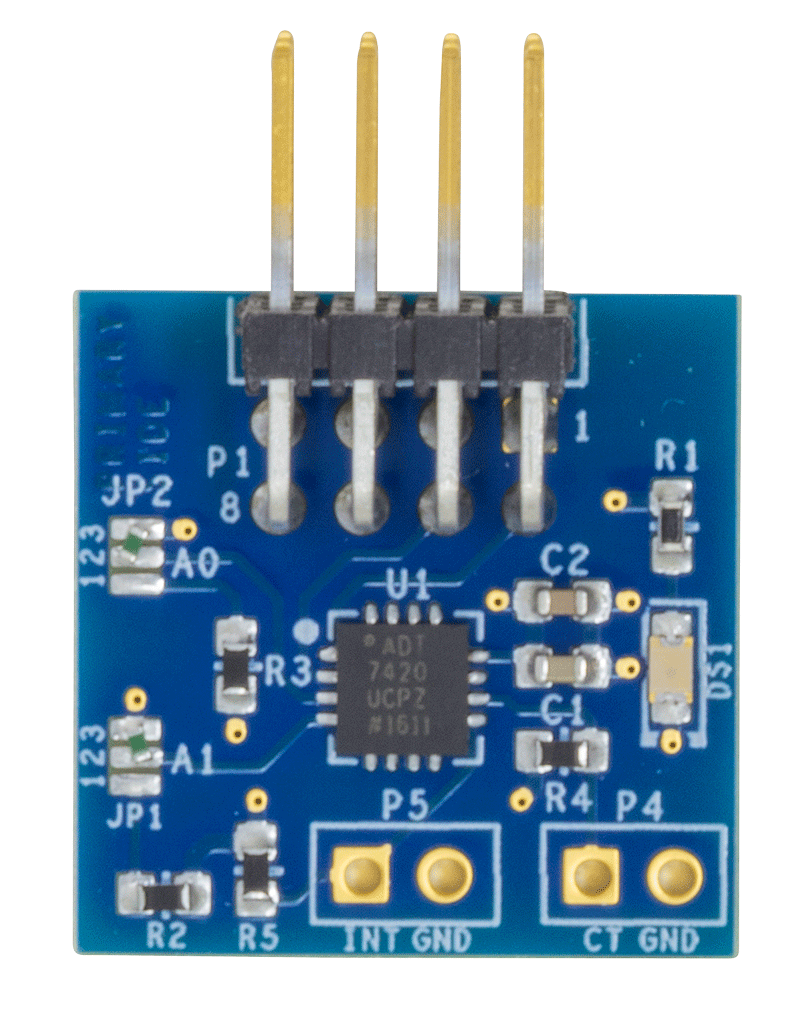

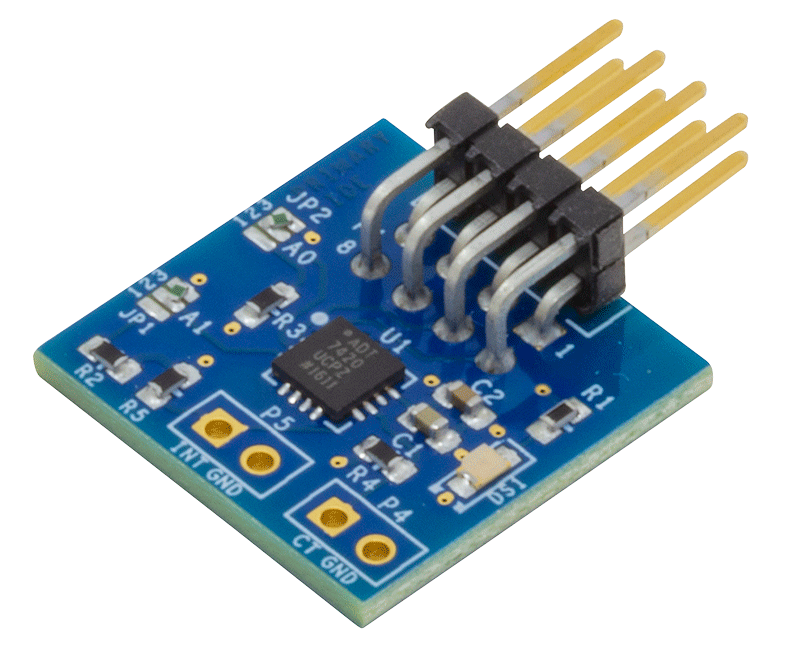

PMOD兼容评估/原型制作板是一个小尺寸、低成本环境温度传感器测量板。进行原型制作时,该板与ADICUP360或ADICUP3029开发平台一起使用。直接的电气和物理连接都能帮助您快速启动硬件和软件,以便开发您的解决方案。


第三方MCU或FPGA开发板上还提供I2C PMOD外设连接器,其中EVAL-ADT7420-PMDZ可直接连接到这些系统中,并使用下方的参考代码开发您自己的代码。

reference details image

EV-COG-AD3029

适合超低功耗应用的ADuCM3029 Cog开发平台

zoom

EV-COG-AD3029

适合超低功耗应用的ADuCM3029 Cog开发平台

适合超低功耗应用的ADuCM3029 Cog开发平台

特性和优点

  • 板载超低功耗ARM Cortex M3 MCU
  • 无需外部调试器/仿真器工具
  • 小尺寸(75X35 mm)
  • 多种电源选项——USB、纽扣电池、外部供电、锂离子电池
  • 板载外设——加速度计、温度传感器
  • 兼容ADI RF子卡和RF模块
  • 兼容ADI应用外挂板(齿轮)
  • 扩展连接器和跳线,提供对所有MCU信号的外部访问

产品详情

EV-COG-AD3029是ADI公司的一款开发平台,用于ADI MCU和RF收发器产品系列的超低功耗技术开发。该板使用基于Eclipse的开源交互式开发环境(IDE) CrossCore Embedded Studio,可免费下载。该平台包含许多硬件和软件示例项目,使客户可以更轻松地进行原型制作和创建适合物联网(IoT)应用的解决方案。


Cog开发系统可能包括以下元件


  • MCU Cog,突出显示ADI ULP产品系列的差异化值。
  • 用于特定应用用例的可选外挂板(齿轮)。
  • 用于连接的可选无线板(RF-Cog)

Cog开发系统设计用于在灵活的无线电、微处理器、传感器和应用开发环境中,快速挖掘工业、专业和产消客户的开发/原型制作能力。

reference details image

EV-COG-AD4050

Cog开发平台ADuCM4050版本,用于MCU和RF收发器产品系列的ADI超低功耗技术开发。

zoom

EV-COG-AD4050

Cog开发平台ADuCM4050版本,用于MCU和RF收发器产品系列的ADI超低功耗技术开发。

Cog开发平台ADuCM4050版本,用于MCU和RF收发器产品系列的ADI超低功耗技术开发。

特性和优点

  • 板载超低功耗ARM Cortex M4F MCU
  • 无需外部调试器/仿真器工具
  • 小尺寸(75X35mm)
  • 多种电源选项——USB、纽扣电池、外部供电、锂离子电池
  • 板载外设——加速度计、温度传感器
  • 兼容ADI RF子卡和RF模块
  • 兼容ADI应用外挂板(齿轮)
  • 扩展连接器和跳线,提供对所有MCU信号的外部访问

产品详情

EV-COG-AD4050是ADI公司的一款开发平台,用于ADI MCU和RF收发器产品系列的超低功耗技术开发。该板使用基于Eclipse的开源交互式开发环境(IDE) CrossCore Embedded Studio,可免费下载。该平台包含许多硬件和软件示例项目,使客户可以更轻松地进行原型制作和创建适合物联网(IoT)应用的解决方案。


Cog开发系统可能包括以下元件


  • MCU Cog,突出显示ADI ULP产品系列的差异化值。
  • 用于特定应用用例的可选外挂板(齿轮)。
  • 用于连接的可选无线板(RF-Cog)。

Cog开发系统设计用于在灵活的无线电、微处理器、传感器和应用开发环境中,快速挖掘工业、专业和产消客户的开发/原型制作能力。

reference details image

EV-TempSense-ARDZ

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

zoom

EV-TempSense-ARDZ

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

特性和优点

功能完备的 Arduino 屏蔽板,适用于 ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 数字温度传感器。板载带状电缆连接器有利于使用 I2C 或 SPI 接口以实现微型远程传感器板。

PC 控制可搭配以下软件 IDE’一起使用:

  • 分析 | 控制 | 评估 (ACE) 软件
  • Arduino
  • Mbed

PC 控制可搭配以下软件系统一起使用:

  • SDP-S、SDP-B、SDP-K1 和 Arduino

与 Windows 7、Windows 8 和 Windows 10 兼容

温度传感器评估套件包含以下板:

  • EVAL-ADT7420ARDZ
  • EVAL-ADT7420MBZ
  • EVAL-ADT7320MBZ

需要±0.1°C精确测量时,可单独订购以下评估板。

  • EVAL-ADT7422MBZ

产品详情

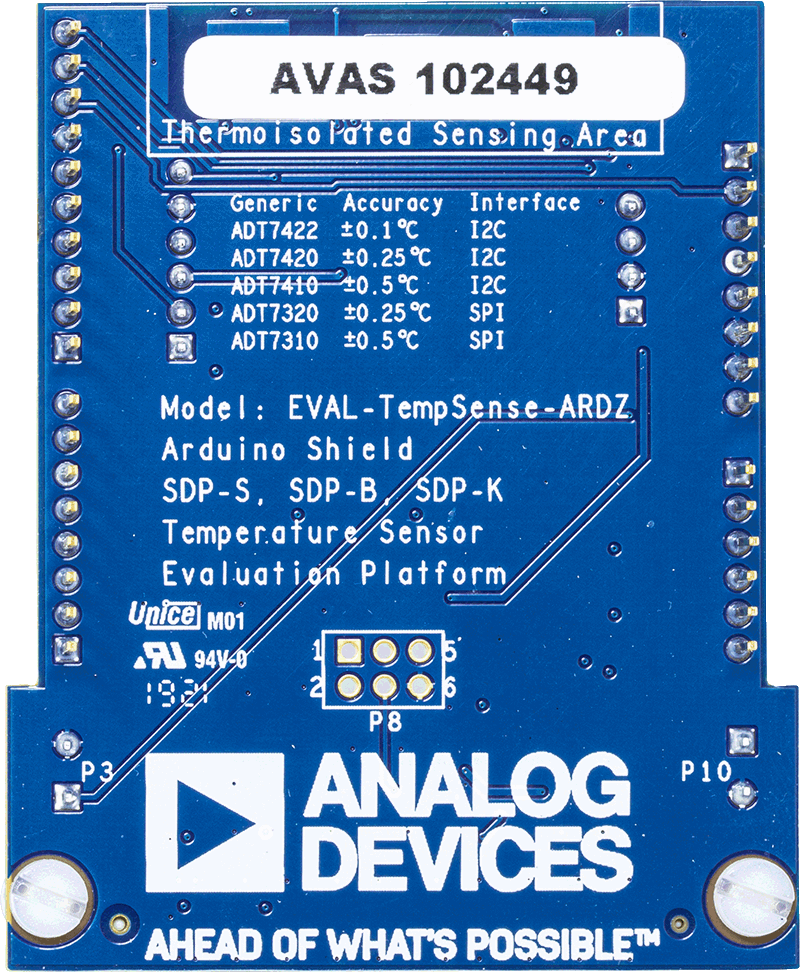

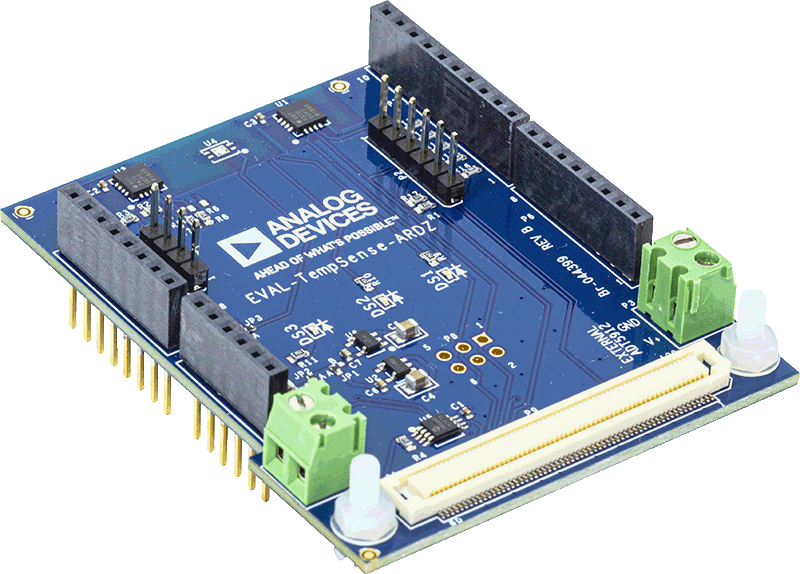

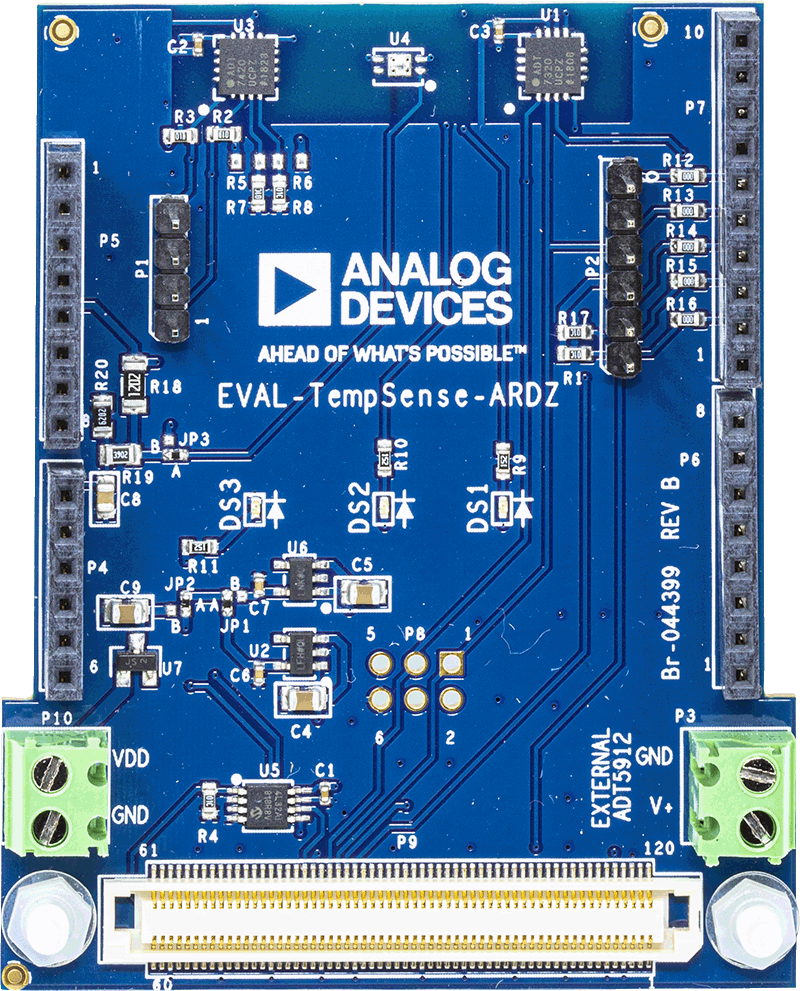

EVAL-TempSense-ARDZ 评估板套件包含三个评估板,可以轻松评估 ADI 精密数字温度传感器的功能。可以在 Arduino 屏蔽板上直接连接到传感器,也可以通过带状电缆连接到外部传感器。将 EVAL-TempSense-ARDZ 与 Arduino 集成开发环境 (IDE) 或分析控制评估 (ACE) 软件配合使用时,请参阅 ADT7410、ADT7420、ADT7310 和 ADT7320 数据手册,同时参阅本用户指南。
