概览

优势和特点

功能完备的 Arduino 屏蔽板，适用于 ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 数字温度传感器。板载带状电缆连接器有利于使用 I2C 或 SPI 接口以实现微型远程传感器板。

PC 控制可搭配以下软件 IDE’一起使用：

  • 分析 | 控制 | 评估 (ACE) 软件
  • Arduino
  • Mbed

PC 控制可搭配以下软件系统一起使用：

  • SDP-S、SDP-B、SDP-K1 和 Arduino

与 Windows 7、Windows 8 和 Windows 10 兼容

温度传感器评估套件包含以下板：

  • EVAL-ADT7420ARDZ

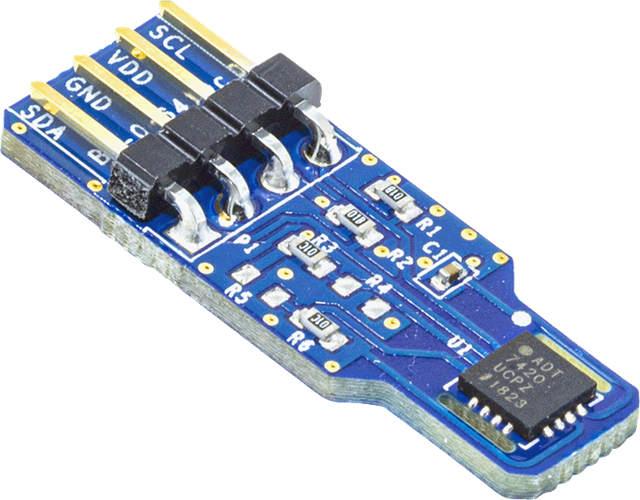

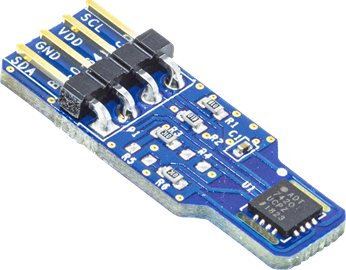

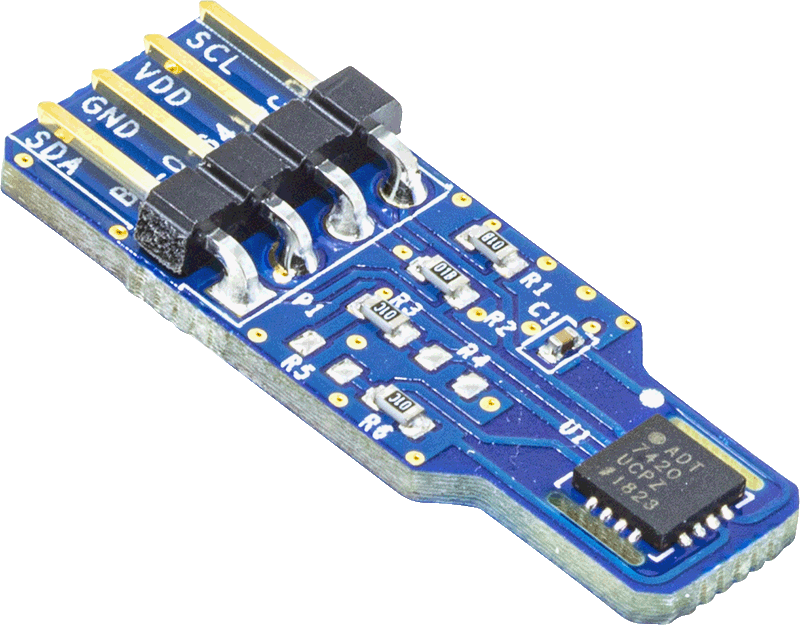

  • EVAL-ADT7420MBZ

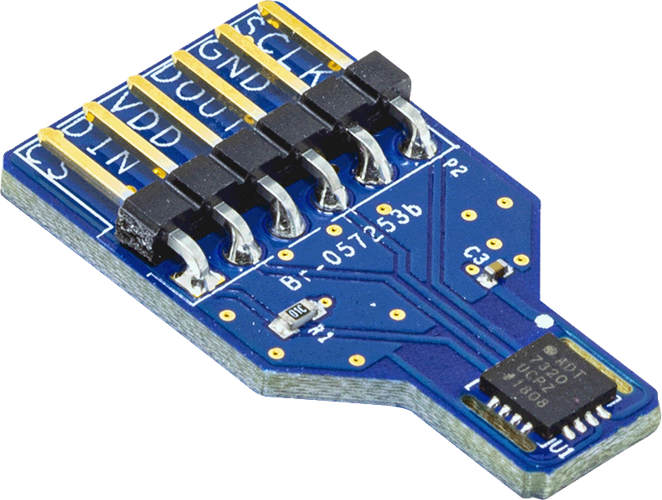

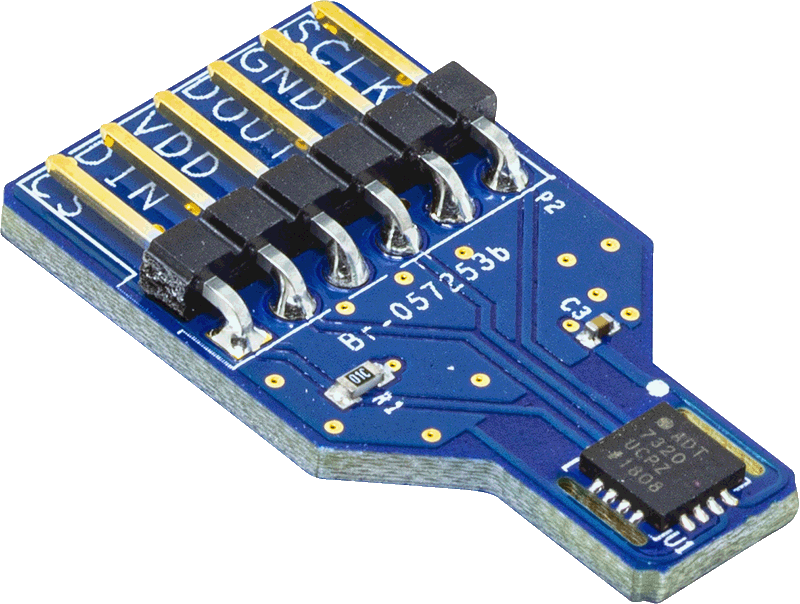

  • EVAL-ADT7320MBZ

需要±0.1°C精确测量时，可单独订购以下评估板。

  • EVAL-ADT7422MBZ

产品详情

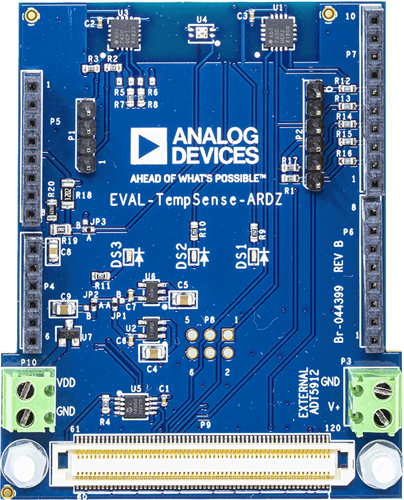

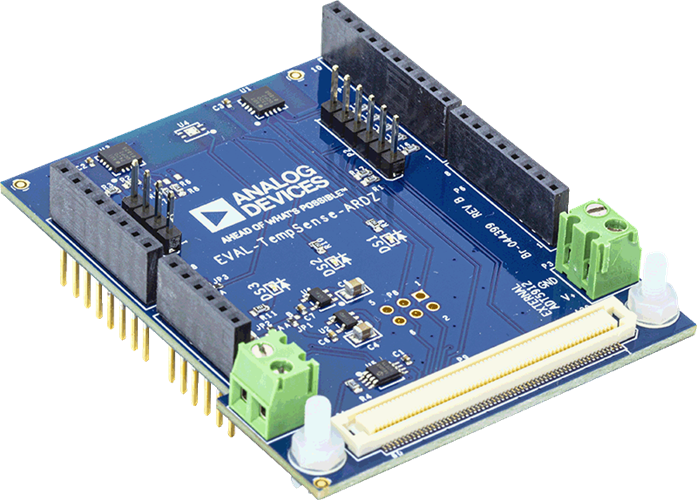

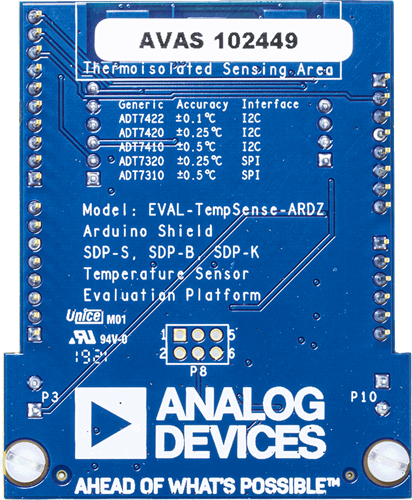

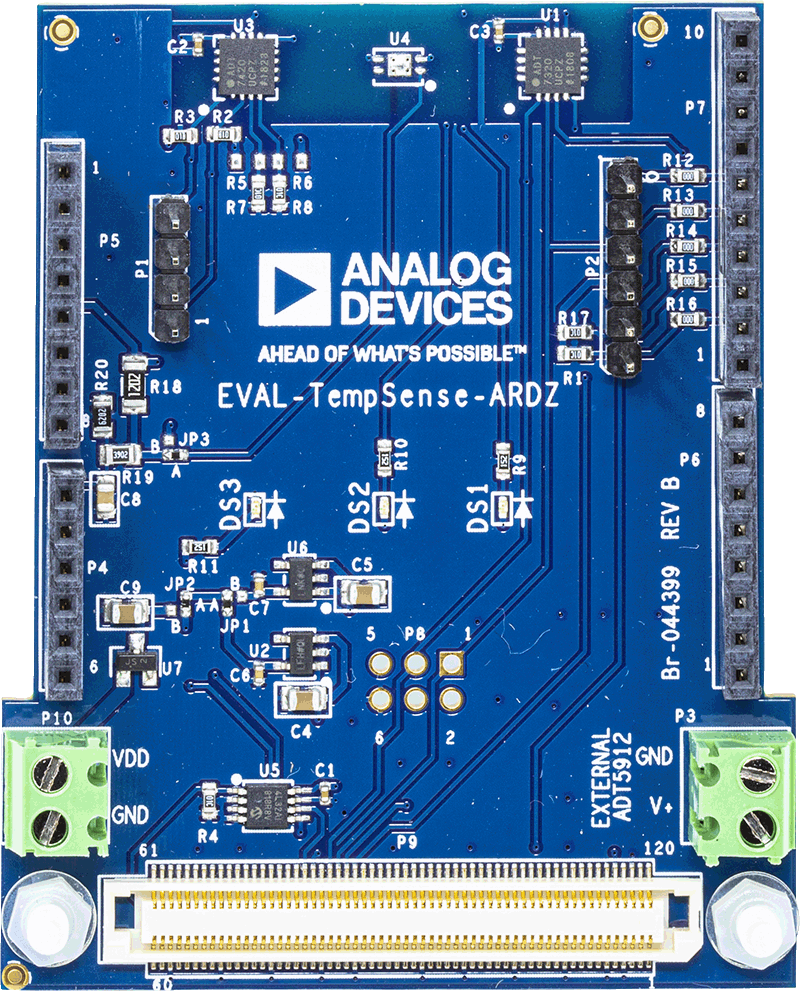

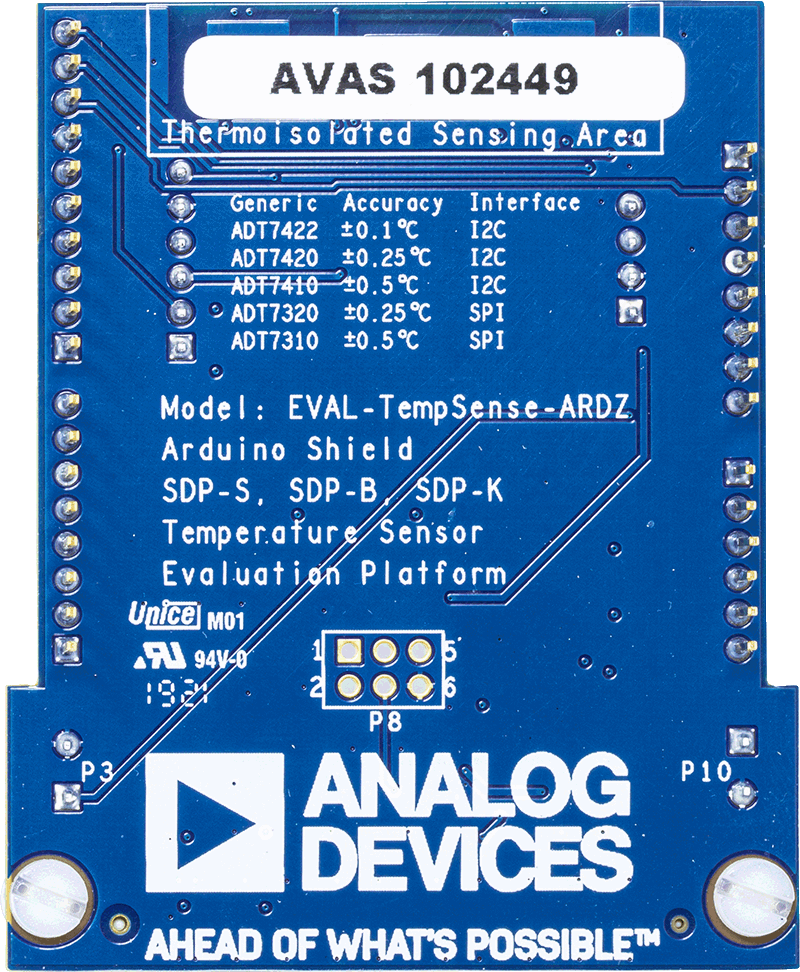

EVAL-TempSense-ARDZ 评估板套件包含三个评估板，可以轻松评估 ADI 精密数字温度传感器的功能。可以在 Arduino 屏蔽板上直接连接到传感器，也可以通过带状电缆连接到外部传感器。将 EVAL-TempSense-ARDZ 与 Arduino 集成开发环境 (IDE) 或分析控制评估 (ACE) 软件配合使用时，请参阅 ADT7410、ADT7420、ADT7310 和 ADT7320 数据手册，同时参阅本用户指南。

ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 是高精度数字温度传感器，在各种工业温度范围内具有突出的性能。这些套件包含内部带隙基准电压源、温度传感器和 16 位模数转换器 (ADC)，用于监控温度，并将其数字化，分辨率为 0.0078°C。这些套件具有 I2C 或 SPI 版本。

技术与领域

相关产品

文档

  • 查看全部 (6)
  • 演示板原理图 (4)
  • 用户手册 (2)
    • Document Type

    软件

    ACE软件

    ZIP
    139 KB
    ACE plug-in for Board.ADT7420 1.2020.13200 [3月 24 20]
    The ADT7420 ACE Plugin supports the EV-TempSense-ARDZ evaluation board for the ADT7422, ADT7420, ADT7320, ADT7410 and ADT7310 temperature sensors.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
