ADT7422

适用于 VSM 应用的精度为 ±0.1°C 的 16 位数字 I2C 温度传感器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 1
特性
  • 焊接到 PCB 上后,精度符合 ASTM E1112 的临床温度测定规范
    • 3.0 V 下 25°C 至 50°C 时为 ±0.1°C
    • 2.7 V to 3.3 V 下 −20°C 至 +105°C 时为 ±0.25°C
  • 超低温度漂移:0.0073°C
    • 美国国家标准技术研究所 (NIST) 可追溯或等效
    • 上电时 6 ms 的快速首次温度转换
  • 简单的实现方式
    • 不需要温度校准或校正
    • 不需要线性度校正
  • 低功耗
    • 在 1 SPS 模式下 3.0 V 时为 140 μW(典型值)
    • 在关断模式下 3.0 V 时为 6 μW(典型值)
  • 可编程中断
    • 关键过温中断
    • 过温和欠温中断
  • I2C 兼容接口

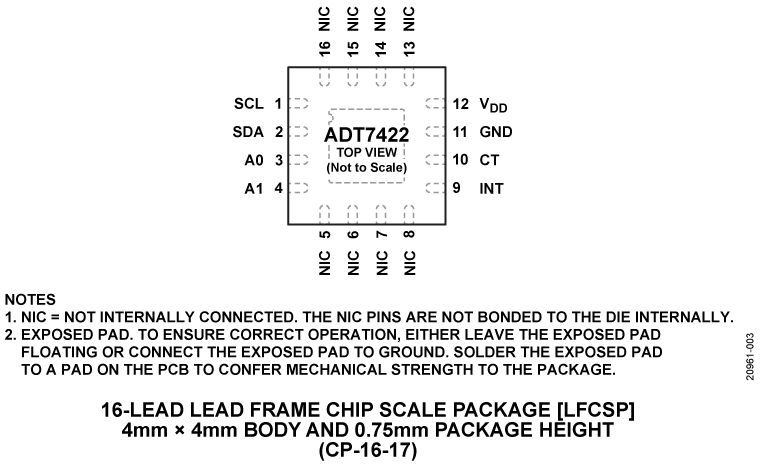

  • 符合 RoHS 标准的 16 引脚 4 mm × 4 mm LFCSP 封装
更多细节
show more Icon

ADT7422 是一款高精度数字 I2C 温度传感器,在焊接到最终印刷电路板 (PCB) 上后,符合 ASTM E1112 标准的临床温度测定规范。

ADT7422 包含一个内部带隙基准电压源、一个温度传感器和一个精密模数转换器 (ADC)。ADT7422 提供 16 位温度结果,在 25°C 至 50°C 的温度范围内,分辨率为 0.0078°C,精度高达 ±0.1°C,在 PCB 焊接过程后不需要校准。

在以 3.0 V 电压运行时,平均电源电流通常为 210 μA。ADT7422 具有关断模式,可以关断套件,在 3.0 V 时关断电流通常为 2.0 μA。ADT7422 可在 40°C−至°+125 C 的温度范围内工作。

引脚 A0 和引脚 A1 可用于地址选择,并可为 ADT7422 提供四个可能的 I2C 地址。CT 引脚是一个开漏输出,当温度超过可编程的关键温度限制时激活。INT 引脚也是一个开漏输出,当温度超过可编程的关键温度限制时激活。INT 引脚和 CT 引脚可在比较器和中断事件模式下工作。

产品聚焦

  1. 用户不需要进行温度校准或校正。
  2. 低功耗。
  3. 长期稳定性和可靠性。
  4. 高精度,适用于工业、仪器仪表和医疗应用。

应用

  • 生命体征监测 (VSM)
  • 医疗器械
  • 电阻温度检测器 (RTD) 和热敏电阻替代方案
  • 食品运输和储存
  • 热电偶冷端补偿
  • 环境监测和采暖、通风和空调 (HVAC)
  • 激光二极管温度控制
产品模型 1

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADT7422CCPZ-RL7
  • HTML
  • HTML
评估套件

评估套件 1

reference details image

EV-TempSense-ARDZ

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

zoom

EV-TempSense-ARDZ

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

特性和优点

功能完备的 Arduino 屏蔽板,适用于 ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 数字温度传感器。板载带状电缆连接器有利于使用 I2C 或 SPI 接口以实现微型远程传感器板。

PC 控制可搭配以下软件 IDE’一起使用:

  • 分析 | 控制 | 评估 (ACE) 软件
  • Arduino
  • Mbed

PC 控制可搭配以下软件系统一起使用:

  • SDP-S、SDP-B、SDP-K1 和 Arduino

与 Windows 7、Windows 8 和 Windows 10 兼容

温度传感器评估套件包含以下板:

  • EVAL-ADT7420ARDZ
  • EVAL-ADT7420MBZ
  • EVAL-ADT7320MBZ

需要±0.1°C精确测量时,可单独订购以下评估板。

  • EVAL-ADT7422MBZ

产品详情

EVAL-TempSense-ARDZ 评估板套件包含三个评估板,可以轻松评估 ADI 精密数字温度传感器的功能。可以在 Arduino 屏蔽板上直接连接到传感器,也可以通过带状电缆连接到外部传感器。将 EVAL-TempSense-ARDZ 与 Arduino 集成开发环境 (IDE) 或分析控制评估 (ACE) 软件配合使用时,请参阅 ADT7410、ADT7420、ADT7310 和 ADT7320 数据手册,同时参阅本用户指南。

ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 是高精度数字温度传感器,在各种工业温度范围内具有突出的性能。这些套件包含内部带隙基准电压源、温度传感器和 16 位模数转换器 (ADC),用于监控温度,并将其数字化,分辨率为 0.0078°C。这些套件具有 I2C 或 SPI 版本。
