ADT7320

±0.25°C精度的16位数字SPI温度传感器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高性能
    温度精度
    ±0.20°C:-10°C至+85°C
    ±0.25°C(-20°C至+105°C,3.3 V)
    16位分辨率:0.0078℃
    超低温漂:0.0073°C
  • 易于实现
    用户无需校准或校正温度
    无需线性校正
  • 低功率
    1 SPS(每秒采样率)省电模式
    正常模式下为700 μW(3.3 V,典型值)
    关断模式下为7 μW(3.3 V,典型值)
  • 宽工作范围
    工作温度范围:-40°C至+150°C
    电压范围:2.7 V至5.5 V
  • 可编程中断
    临界过温指示器
    过温/欠温中断
  • SPI兼容型接口
  • 16引脚、4 mm × 4 mm LFCSP封装,符合RoHS标准
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon

ADT7320是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器,可在较宽的工业温度范围内提供突破性的性能。该器件含有一个内置带隙基准电压源、一个温度传感器和一个16位模数转换器(ADC),用于监控温度并进行数字转换,分辨率为0.0078°C。默认ADC分辨率设置为13位(0.0625°C)。ADC分辨率为用户可编程模式,可通过串行接口更改。

ADT7320的保证工作电压范围为2.7 V至5.5 V;工作电压为3.3 V时,平均电源电流的典型值为210 μA。ADT7320具有关断模式,可关断器件,3.3 V时的关断电流典型值为2.0 μA,额定工作温度范围为−40°C至+150°C。

CT引脚属于开漏输出,当温度超过临界温度限值(可编程)时,该引脚变为有效。INT引脚也属于开漏输出,当温度超过限值(可编程)时,该引脚变为有效。INT和CT引脚可在比较器模式和中断事件模式下工作。

产品聚焦

  • 易于使用,不需要用户校正或校准。
  • 低功耗。
  • 极佳的长期稳定性和可靠性。
  • 适合工业、仪器仪表和医疗应用的高精度。
  • 采用16引脚、4 mm × 4 mm LFCSP封装,符合RoHS标准。

应用

  • RTD和热敏电阻的替代产品
  • 热电偶冷结补偿
  • 医疗设备
  • 冷结补偿
  • 工业控制与测试
  • 食物运输与储存
  • 环境监控和HVAC
  • 激光二极管温度控制

提供关于本产品的反馈意见



请提供以下信息:

名称

机构
应用
产品反馈
一般反馈
针对与反馈直接相关的事项,ADI公司可以联系您吗?

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

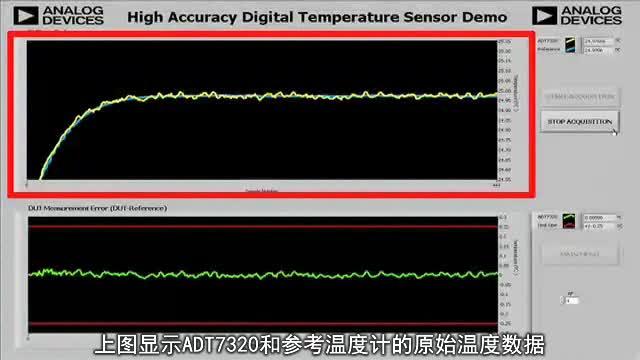

视频

评估套件

评估套件 1

reference details image

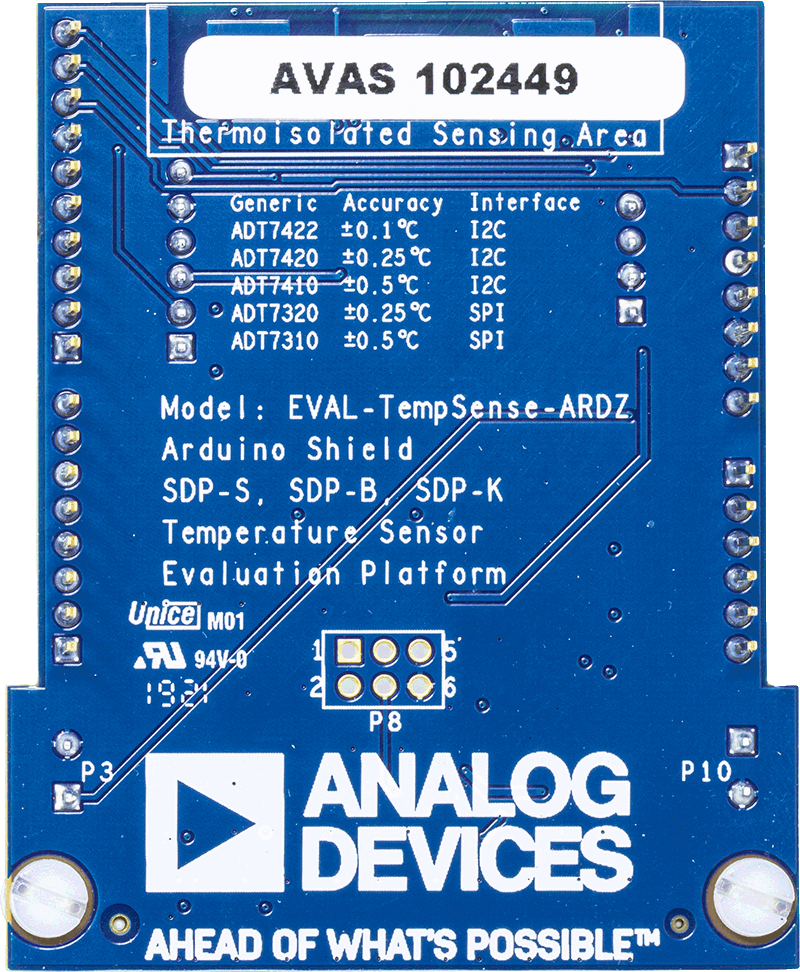

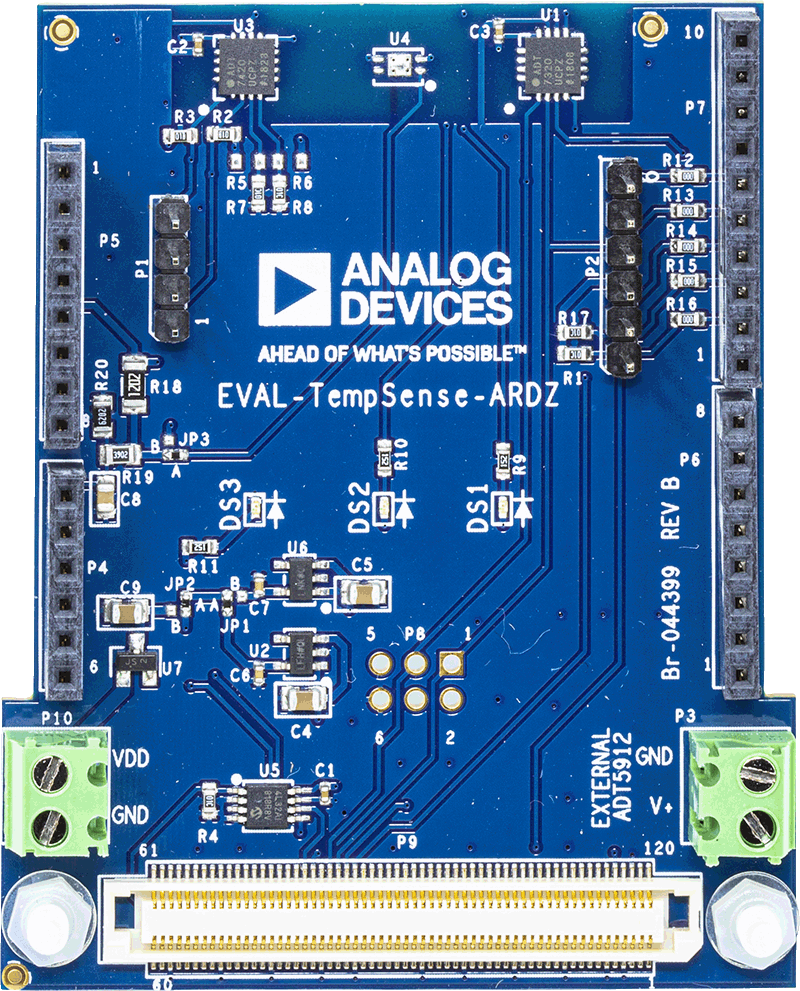

EV-TempSense-ARDZ

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

zoom

EV-TempSense-ARDZ

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

特性和优点

功能完备的 Arduino 屏蔽板,适用于 ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 数字温度传感器。板载带状电缆连接器有利于使用 I2C 或 SPI 接口以实现微型远程传感器板。

PC 控制可搭配以下软件 IDE’一起使用:

  • 分析 | 控制 | 评估 (ACE) 软件
  • Arduino
  • Mbed

PC 控制可搭配以下软件系统一起使用:

  • SDP-S、SDP-B、SDP-K1 和 Arduino

与 Windows 7、Windows 8 和 Windows 10 兼容

温度传感器评估套件包含以下板:

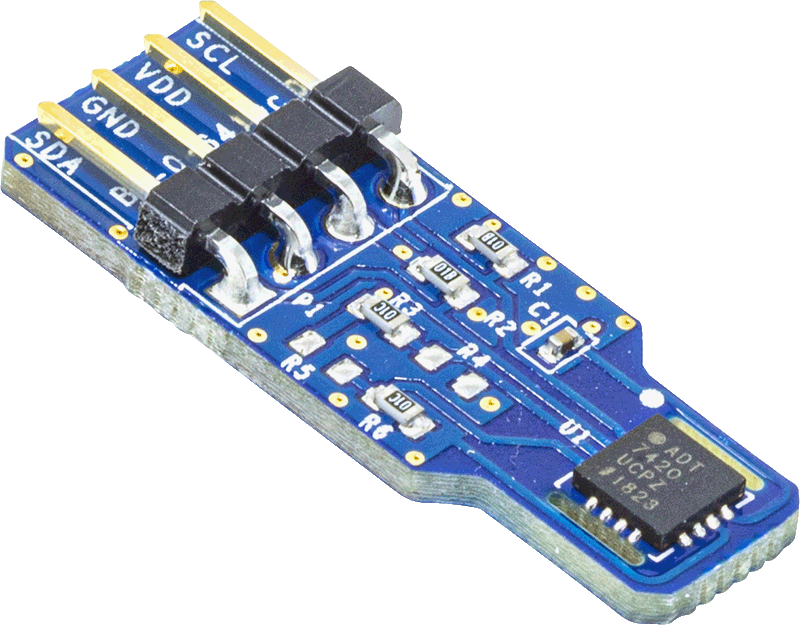

  • EVAL-ADT7420ARDZ
  • EVAL-ADT7420MBZ

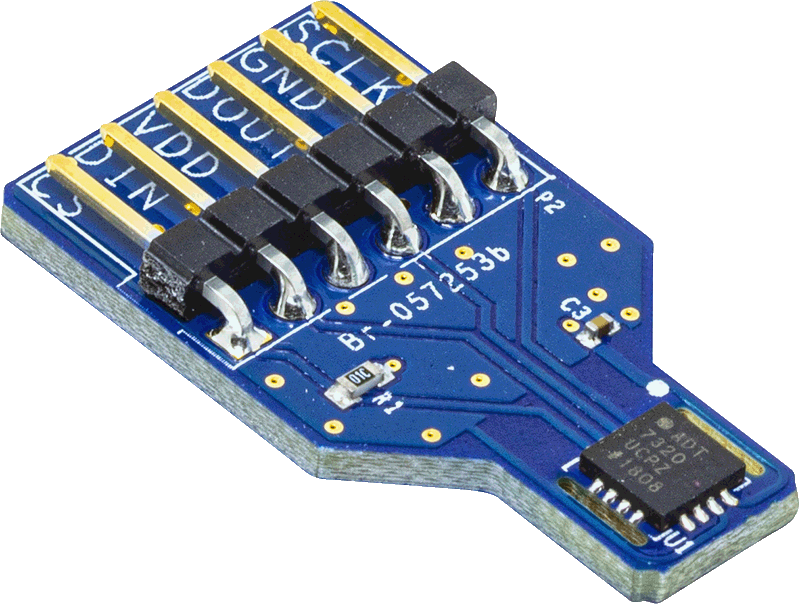

  • EVAL-ADT7320MBZ

需要±0.1°C精确测量时,可单独订购以下评估板。

  • EVAL-ADT7422MBZ

产品详情

EVAL-TempSense-ARDZ 评估板套件包含三个评估板,可以轻松评估 ADI 精密数字温度传感器的功能。可以在 Arduino 屏蔽板上直接连接到传感器,也可以通过带状电缆连接到外部传感器。将 EVAL-TempSense-ARDZ 与 Arduino 集成开发环境 (IDE) 或分析控制评估 (ACE) 软件配合使用时,请参阅 ADT7410、ADT7420、ADT7310 和 ADT7320 数据手册,同时参阅本用户指南。

ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 是高精度数字温度传感器,在各种工业温度范围内具有突出的性能。这些套件包含内部带隙基准电压源、温度传感器和 16 位模数转换器 (ADC),用于监控温度,并将其数字化,分辨率为 0.0078°C。这些套件具有 I2C 或 SPI 版本。

参考电路

参考电路 2

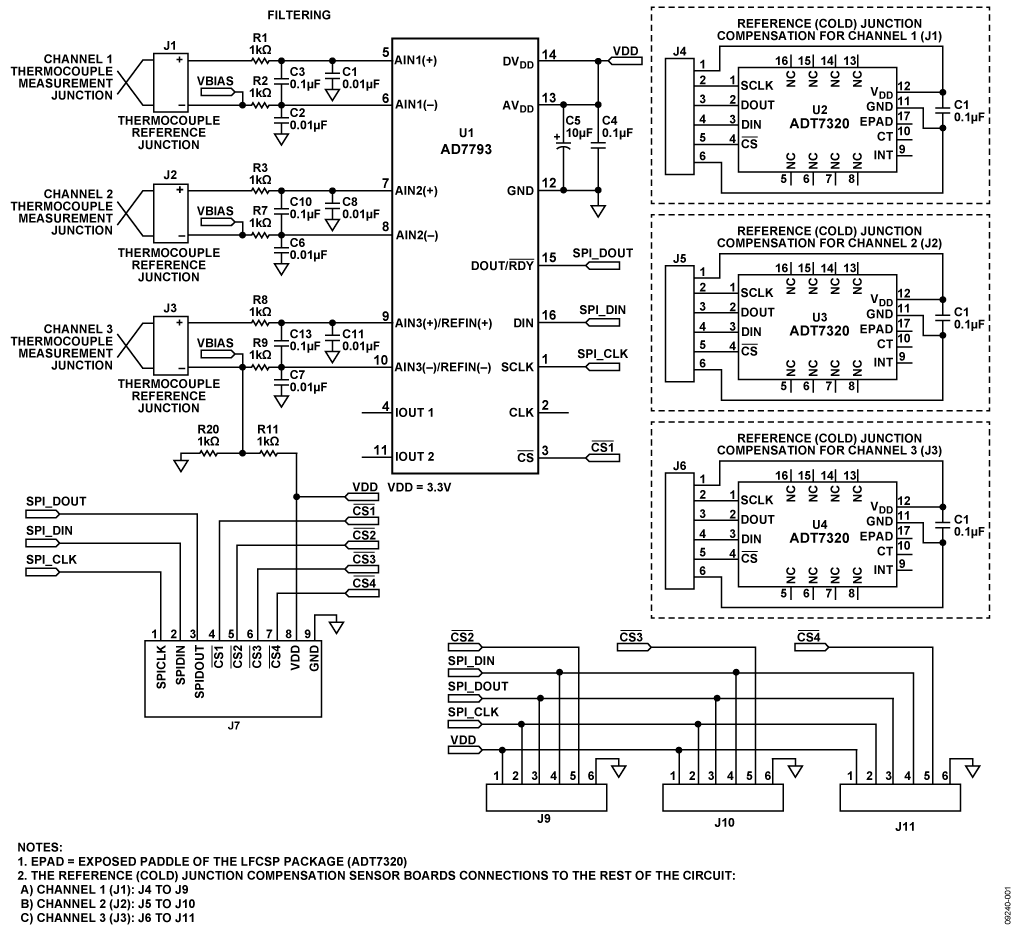

3通道热电偶温度测量系统,精度为0.25 ° C

zoomopens a dialog

CN0172

3通道热电偶温度测量系统,精度为0.25 ° C

CN0172

参考设计

tooltip Info:参考设计
3通道热电偶温度测量系统,精度为0.25 ° C

特性和优点

  • 3通道K型热电偶测量系统
  • 典型温度范围为-200 C至+1200 C
  • 高精度温度测量,可精确至0.25度
  • 采用16位数字温度传感器进行冷结补偿
查看参考设计详情 external link
