心电图(ECG)测量解决方案

AD5940和AD5941均为高精度、低功耗模拟前端(AFE)，专为需要基于电化学测量技术的高精度便携式应用而设计，如电流、伏安或阻抗测量。AD5940/AD5941设计用于皮肤阻抗和人体阻抗测量，并与AD8233 AFE配合构成完整的生物电势或生物电位测量系统。AD5940/AD5941针对电化学有毒气体检测而设计。

AD5940/AD5941包括两个高精度激励环路和一个通用测量通道，可以对被测传感器进行广泛的测量。第一个激励环路包括一个超低功耗、双通道输出串数模转换器(DAC)和一个低功耗、低噪声恒电势器。该DAC的一个输出可控制恒电势器的同相输入，另一个输出控制跨阻放大器(TIA)的同相输入。该低功耗激励环路能够生成DC至200 Hz的信号。

第二个激励环路包括一个12位DAC，称为高速DAC。该DAC能够生成最高200 kHz的高频激励信号。

AD5940/AD5941测量通道具有16位、800 kSPS多通道逐次逼近寄存器(SAR)模数转换器(ADC)，带有输入缓冲器、内置抗混叠滤波器和可编程增益放大器(PGA)。ADC前端的输入多路复用器允许用户选择输入通道进行测量。这些输入通道包括多个外部电流输入、外部电压输入和内部通道。利用内部通道，可对内部电源电压、裸片温度和基准电压源进行诊断测量。

电流输入包括两个具有可编程增益的TIA和用于测量不同传感器类型的负载电阻。第一个TIA，称为低功耗TIA，可测量低带宽信号。第二个TIA，称为高速TIA，可测量高达200 kHz的高带宽信号。

超低泄漏、可编程开关矩阵将传感器连接到内部模拟激励和测量模块。此矩阵提供一个接口，可用于连接外部跨阻放大器电阻(R_TIAs)和校准电阻。该矩阵还可用于将多个电子测量器件多路复用到相同的可穿戴设备电极。

提供1.82 V和2.5 V片内精密基准电压源。内部ADC和DAC电路采用此片内基准电压源，以确保1.82 V和2.5 V外设均具有低漂移性能。

AD5940/AD5941测量模块可通过串行外设接口(SPI)接口直接寄存器写入控制，或者通过使用预编程序列器控制，该序列器提供AFE芯片的自动控制。6 kB的静态随机访问存储器(SRAM)划分为深度数据先进先出(FIFO)和命令FIFO。测量命令存储在命令FIFO中且测量结果存储在数据FIFO中。多个FIFO相关中断可用于指示FIFO何时写满。

提供多个通用输入/输出(GPIO)并使用AFE序列器进行控制。AFE序列器可对多个外部传感器器件进行准确的周期控制。

AD5940/AD5941采用2.8 V至3.6 V电源供电，额定温度范围为-40°C至+85°C。AD5940提供56引脚、3.6 mm × 4.2 mm WLCSP封装。AD5941采用48引脚LFCSP封装。

应用

• 电化学测量
• 电化学气体传感器
• 恒电势器/电流测量/伏安法/循环伏安法
• 生物阻抗应用
  • 皮肤阻抗
  • 人体阻抗
• 连续血糖监测
• 电池阻抗

ADPD4000/ADPD4001 可作为完整的多模式传感器前端运行，从而激励多达八个发光二极管 (LED) 并在多达八个单独的电流输入上测量返回信号。提供十二个时隙，每个采样周期支持 12 次单独的测量。

数据输出和功能配置采用 ADPD4101 上的 I²C 接口或 ADPD4100 上的串行端口接口 (SPI)。控制电路包括灵活的 LED 信号传递和同步检测功能。这些套件使用 1.8 V 模拟内核和 1.8 V/3.3 V 兼容数字输入/输出 (I/O)。

模拟前端 (AFE) 可抑制来自异步调制干扰导致的信号失调和破坏（通常由环境光所致），而无需使用光学滤波器或外部控制的直流消除电路。提供多种工作模式，可以将 ADPD4100/ADPD4101 用作光电二极管、生物电势电极、电阻、电容和温度传感器同步测量的传感器中心。多种操作模式可适应各种传感器测量，包括但不限于光体积变化描记图法 (PPG)、心电图 (ECG)、皮肤电活动 (EDA)、阻抗、电容、温度、气体检测、烟雾检测和气溶胶检测，以用于各种医疗健康 、工业和消费电子应用。

ADPD4100/ADPD4101 采用 3.11 mm × 2.14 mm 0.4 mm 间距 33 球 WLCSP 和 35 球 WLCSP 封装

应用

• 可穿戴健康和保健监护仪：心率监护仪 (HRM)、心率变异性 (HRV)、应力、血压估测、血氧饱和度 (SpO2)、水分、身体成份
• 工业监测：一氧化碳 (CO)、二氧化碳 (CO2)、烟雾和气溶胶探测
• 家庭患者监护

ADPD4000/ADPD4001 可作为完整的多模式传感器前端运行，从而激励多达八个发光二极管 (LED) 并在多达八个单独的电流输入上测量返回信号。提供十二个时隙，每个采样周期支持 12 次单独的测量。

数据输出和功能配置采用 ADPD4101 上的 I²C 接口或 ADPD4100 上的串行端口接口 (SPI)。控制电路包括灵活的 LED 信号传递和同步检测功能。这些套件使用 1.8 V 模拟内核和 1.8 V/3.3 V 兼容数字输入/输出 (I/O)。

模拟前端 (AFE) 可抑制来自异步调制干扰导致的信号失调和破坏（通常由环境光所致），而无需使用光学滤波器或外部控制的直流消除电路。提供多种工作模式，可以将 ADPD4100/ADPD4101 用作光电二极管、生物电势电极、电阻、电容和温度传感器同步测量的传感器中心。多种操作模式可适应各种传感器测量，包括但不限于光体积变化描记图法 (PPG)、心电图 (ECG)、皮肤电活动 (EDA)、阻抗、电容、温度、气体检测、烟雾检测和气溶胶检测，以用于各种医疗健康 、工业和消费电子应用。

ADPD4100/ADPD4101 采用 3.11 mm × 2.14 mm 0.4 mm 间距 33 球 WLCSP 和 35 球 WLCSP 封装

应用

• 可穿戴健康和保健监护仪：心率监护仪 (HRM)、心率变异性 (HRV)、应力、血压估测、血氧饱和度 (SpO2)、水分、身体成份
• 工业监测：一氧化碳 (CO)、二氧化碳 (CO2)、烟雾和气溶胶探测
• 家庭患者监护

MAX30001 是一款完整的生物电势、生物阻抗 (BioZ)、模拟前端 (AFE) 解决方案，适用于可穿戴应用。该解决方案具有高性能，超低功耗的特性，可为临床和健身应用延长电池寿命。MAX30001 包括可提供心电图 (ECG) 波形、心率和起搏器终端检测的单个生物电势通道和测量呼吸的单个生物阻抗通道。

生物电势和生物阻抗通道在待机模式下具有 ESD 保护、EMI 滤波、内引线偏置、DC 断线检测、超低功耗导联开启检测，且提供多种校准电压支持内置自检功能。软启动时序监控可确保不会将大型瞬变注入电极中。两个通道还具有高输入阻抗、低噪声、高 CMRR、可编程增益、各种低通和高通滤波器选项，以及高分辨率模数转换器。生物电势通道采用直流耦合，可处理大电极电压偏移，并具有快速恢复模式，以便从除颤、电性手术等过驱条件中快速恢复。生物阻抗通道包括集成可编程电流驱动，采用常见电极，可灵活测量 2 电极或 4 电极。生物阻抗通道还具有 AC 导联脱落检测功能。

MAX30001 采用 30 焊球晶圆级封装 (WLP)，可在 0°C 至 + 70°C 商用温度范围内工作。

应用

• 生物特征验证和 ECG 按需检测应用
• 适用于健身应用的胸带心率监测器
• 基于阻抗的心率检测
• 呼吸和水合作用监测器
• 单导联事件监测器，用于检测心律失常
• 单导联无线贴片，用于住院监测/门诊监测

MAX86176为可穿戴应用提供完备的光电容积脉搏法(PPG)和心电图(ECG)模拟前端(AFE)方案。MAX30005是完备的AFE方案，仅用于ECG。两款AFE均提供适合健身和临床级应用的高性能、超低功耗，有效延长电池使用寿命。

MAX86176和MAX30005均提供ECG通道、EMI滤波、内部导联偏置、交流和直流导联关断检测、右腿驱动，以及待机模式下的超低功耗直流导联导通检测和用于内部自检的各种校准电压。此外，MAX86176还集成PPG数据采集系统，支持多达6颗LED和4个光敏二极管输入，与ECG信号通路完全同步。MAX86176/MAX30005可采用内部或外部时钟工作。MAX86176/ MAX30005设计旨在满足IEC 60601-2-47标准对移动式ECG系统监测的要求，甚至支持最具挑战性的干电极应用。

MAX86176/MAX30005采用6x6、36焊球晶圆级封装(WLP)，工作在-40ºC至+85ºC温度范围。

应用

• PPG (MAX86176)：可穿戴设备，支持健身、健康和医疗应用，具有临床精度
• PPG (MAX86176)：适用于手腕、手指、耳朵和其他部位
• PPG (MAX86176)：经过优化的性能，检测心率、血氧饱和度(SpO₂)、肌肉和组织氧饱和度(SmO₂和StO₂)、身体含水量
• ECG (MAX86176/MAX30005)：单导联监护仪，支持心房颤动(AFib)和其他心率不齐
• ECG (MAX86176/MAX30005)：单导联无线贴片，用于家庭/医院监护
• ECG (MAX86176/MAX30005)：胸带心率监测仪，适合健身应用
• ECG (MAX86176/MAX30005)：生物安全认证和特定ECG应用
• PPG-ECG SYNC (MAX86176)：完全同步PPG和ECG信号通路，适合PTT测量

MAX86176为可穿戴应用提供完备的光电容积脉搏法(PPG)和心电图(ECG)模拟前端(AFE)方案。MAX30005是完备的AFE方案，仅用于ECG。两款AFE均提供适合健身和临床级应用的高性能、超低功耗，有效延长电池使用寿命。

MAX86176和MAX30005均提供ECG通道、EMI滤波、内部导联偏置、交流和直流导联关断检测、右腿驱动，以及待机模式下的超低功耗直流导联导通检测和用于内部自检的各种校准电压。此外，MAX86176还集成PPG数据采集系统，支持多达6颗LED和4个光敏二极管输入，与ECG信号通路完全同步。MAX86176/MAX30005可采用内部或外部时钟工作。MAX86176/ MAX30005设计旨在满足IEC 60601-2-47标准对移动式ECG系统监测的要求，甚至支持最具挑战性的干电极应用。

MAX86176/MAX30005采用6x6、36焊球晶圆级封装(WLP)，工作在-40ºC至+85ºC温度范围。

应用

• PPG (MAX86176)：可穿戴设备，支持健身、健康和医疗应用，具有临床精度
• PPG (MAX86176)：适用于手腕、手指、耳朵和其他部位
• PPG (MAX86176)：经过优化的性能，检测心率、血氧饱和度(SpO₂)、肌肉和组织氧饱和度(SmO₂和StO₂)、身体含水量
• ECG (MAX86176/MAX30005)：单导联监护仪，支持心房颤动(AFib)和其他心率不齐
• ECG (MAX86176/MAX30005)：单导联无线贴片，用于家庭/医院监护
• ECG (MAX86176/MAX30005)：胸带心率监测仪，适合健身应用
• ECG (MAX86176/MAX30005)：生物安全认证和特定ECG应用
• PPG-ECG SYNC (MAX86176)：完全同步PPG和ECG信号通路，适合PTT测量

MAX86178是一款高度集成的多个生命体征监测设备，具有完整的光电容积脉搏波(PPG)、心电图(ECG)和生物电势(BioZ)模拟前端(AFE)，适用于可穿戴应用。MAX86178旨在为健身和临床应用提供高性能，其低功耗特性能够帮助延长电池寿命。

PPG数据采集系统支持多达6个LED和4个光电二极管输入。LED可以从两个大电流8位LED驱动器进行编程。接收路径中包含两个低噪声高分辨率读出通道，每个通道包含独立的20位ADC和出色的环境光消除(ALC)电路，构成了如今市场上性能出色的集成式光学数据采集系统。

ECG通道提供EMI滤波、内部导联偏置、右腿驱动和丰富的校准电压，支持内置自检功能。ECG通道还包含高输入阻抗、低噪声、高CMRR、可编程增益、抗混叠低通滤波器和高分辨率ADC。该器件设计用于满足IEC 60601-2-47便携式ECG系统的监测合规性要求。

BioZ接收通道具有EMI滤波和丰富的校准特性。BioZ接收通道还有高输入阻抗、低噪声、可编程增益、低通和高通滤波器选项，以及高分辨率ADC。产生输入激励的方法有多种：平衡方波拉电流/灌电流、正弦波电流以及兼有正弦波和方波的电压激励。它提供宽范围的激励幅度和频率。

MAX86178提供DC和AC导联关闭检测，包含灵活的时序系统和PLL。所有三个传感器通道均实现同步。MAX86178采用49引脚(7×7)晶圆级封装(WLP)，封装尺寸为2.77mm x 2.57mm，工作温度范围为–40ºC至+85ºC。

应用

• 便携式心率监护仪
• 心阻抗图/血液动力学监护仪
• 脉搏波到达时间(PAT)、脉搏波行进时间(PTT)、脉搏波传播速度(PWV)评估
• 脉搏血氧仪设备
• 单频率和多频率生物阻抗分析
• 智能服装应用
• 可穿戴式生命体征监护仪

ADAS1000能够测量心电图(ECG)信号、胸阻抗、起搏伪像及导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。

ADAS1000是功能全面的5通道ECG，集成了呼吸和脉搏检测功能；而ADAS1000-1仅提供ECG通道，没有呼吸和脉搏检测功能。类似地，ADAS1000-2仅可作为从片使用，提供了ECG通道，但无呼吸、起搏及右腿驱动等功能。

ADAS1000/ADAS1000-1/ADAS1000-2旨在简化采集和确保高质量ECG信号的任务。这些器件针对生物电信号应用提供了一种低功耗、小信号数据采集系统。它还具有一些有助于提高ECG信号采集质量的辅助特性，包括：多通道导联驱动选择、可选的参考驱动、快速过载恢复、直接输出幅度和相位信息的呼吸电路、三导联起搏检测算法，以及交流或直流导联脱落检测选项。多个数字输出选项则确保监控和分析信号的灵活性。附加功能如高采样输出可在外部DSP、微处理器或FPGA上执行，满足高端客户的需求。由于ECG系统应用广泛，ADAS1000/ADAS1000-1/ADAS1000-2采用一种功耗/噪声调整结构，以提高功耗为代价降低噪声。可以关闭某些不用的信号采集通道，或者降低数据速率以达到省电的目的。

为了简化产线测试、开发以及提供整体上电测试，ADAS1000/ADAS1000-1/ADAS1000-2提供了许多特性。例如：通过校准DAC提供直流和交流测试激励、循环冗余校验(CRC)冗余测试，以及对所有相关寄存器地址空间的回读功能。输入结构为差分放大器输入，允许用户选择不同配置方案来实现优质应用。

ADAS1000/ADAS1000-1/ADAS1000-2提供两种封装选项：56引脚LFCSP和64引脚LQFP。额定温度范围均为−40°C至+85°C。

应用

ECG：监控与诊断

• 床边病人监护
• 便携式遥测
• 动态心电监护仪
• 自动体外除颤器(AED)
• 心脏除颤
• 便携式监护仪
• 心脏起搏器编程器
• 病人运送
• 压力测试

ADAS1000 ECG模拟前端荣获2011年度医疗类最佳电子设计奖。

ADAS1021是一款高度集成的模拟前端 (AFE)，专为测量患者生物电位信息而设计。主要测量心电图(ECG)活动，其中ADAS1021的每个通道都采用专用的模数转换器(ADC)，基于导联进行信号采集和数字化处理。信号采集的架构支持在存在各种干扰的情况下进行低噪声、诊断级别的测量。

ADAS1021还包括三个专用逐次逼近寄存器(SAR)ADC，用于数字化由片内起搏器检测算法进行分析的高频起搏器内容。

灵活的专用阻抗测量模块可捕获患者呼吸期间的阻抗变化，并支持多导联应用。

ADAS1021具有许多支持ECG测量的补充功能：用于共模抑制和导联脱落检测的驱动参考，可识别电极连接是否退化或脱落。该产品还包括屏蔽驱动放大器，用于偏置电缆屏蔽。

应用

• 便携式和线路供电的ECG监控和诊断测量
• 电池供电的ECG设备

ADPD6000是一款高度集成的模拟前端(AFE)，针对测量各种生命体征信号而设计。

光学通道设计为光学收发器，可以激励多达4个发光二极管(LED)，并测量多达4路独立电流输入的返回信号。信号链可抑制通常来自环境光的异步调制干扰导致的信号失调和损坏，因此无需使用滤光器或通过外部控制的直流抵消电路。

心电图(ECG)信号采集在有各种干扰信号的情况下支持低噪声、诊断级测量。ECG信号链具有许多互补特性，支持ECG测量，如用于共模抑制的驱动参考和用于识别脱落电极的导联脱落检测。

身体阻抗分析(BIA)信号链针身人体阻抗测量设计，具有可配置激励路径和测量路径。激励路径中使用12位数模(DAC)以生成正弦波，实现高精度测量，可配置滤波器用于测量激励的人体反应。

数据输出和功能配置使用ADPD6000上的串行端口接口(SPI)。控制电路包括灵活的LED信号传输和同步检测、数字滤波器、数字波发生器和可配置滤波器。

ADPD6000采用2.6 mm × 2.6 mm、0.4 mm间距、36引脚晶圆级芯片规模封装(WLCSP)。

应用

• 可穿戴健康和健身监护仪：心率、心率变异性、SpO2、身体阻抗分析、水合作用、无臂带式非介入性血压
• 居家病人监护
• 工业监控：粒子和气雾、气体和电导率检测

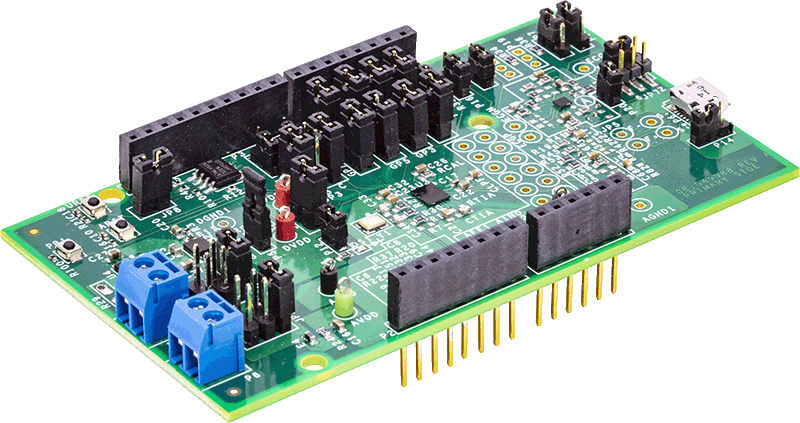

AD5940 专为包括体阻分析 (BIA) 和皮肤电活动 (EDA) 在内的生物阻抗应用而设计。该评估套件包括基于 EVAL-ADICUP3029 Arm^® Cortex^™-M3 微控制器的 Arduino Uno 外形板、EVAL-AD5940BIOZ（包含用于测量生物阻抗的 AD5940 和用于 ECG 测量的 AD8233）以及定制的微型 USB - ECG 卡扣连接器。

EVAL-ADPD4100Z-PPG 评估板为用户提供了一种评估 ADPD4100/ADPD4101 光度计前端的简单方法。

EVAL-ADPD4100Z-PPG 评估板为生命体征监测应用实现了一种简单的分立式光学设计，具体而言是一种腕式光学体积描记法 (PPG)。

EVAL-ADPD4100Z-PPG 具有三个绿色发光二极管 (LED)、一个红外线 (IR) LED 和一个红色 LED，这些 LED 都是单独驱动的。板上填充了一个 7 mm² 光电二极管 (PD)。该 PD 没有滤光膜。不过，提供了一个具有红外线滤光片的引脚替代套件的引脚。

完整的评估系统包括 Wavetool 评估软件图形用户界面 (GUI)，用于为用户提供低级别寄存器访问和高级别系统可配置性。可以实时（具有有限的延迟）显示流入该工具的原始数据。为频域和时域分析提供了视图。

利用 Wavetool 评估软件（可以在 EVAL-ADPD4100Z-PPG 产品页面进行下载）的用户数据报协议 (UDP) 传输功能，可以实时对外部分析程序（如 LabVIEW^® 或 MATLAB^®）进行数据流连接和寄存器配置。

EVAL-ADPD4100Z-PPG 板由 EVAL-ADPDUCZ 微控制器板（可以通过 EVAL-ADPD4100Z-PPG 产品页面获取）供电。除电源要求之外，微控制器还从 ADPD4100 接收串行端口接口 (SPI)（默认）或 I2 C 数据流。这两个板通过一条带状电缆连接在一起。微控制器重新封装数据，通过 USB 将其发送到虚拟串行端口，然后再发送到 PC，最后在 Wavetool 评估软件中显示。还可以使用 SPI（对于 ADPD4100）或 I²C（对于 ADPD4101）将 EVAL-ADPD4000Z-PPG 直接连接到用户的微控制器开发系统。

www.analog.com 上的 ADPD4100/ADPD4101 数据手册提供了 ADPD4100/ADPD4101 的完整规格。使用 EVAL-ADPD4100Z-PPG 时，应参阅 ADPD4000/ADPD4001 数据手册，同时参阅本用户指南。

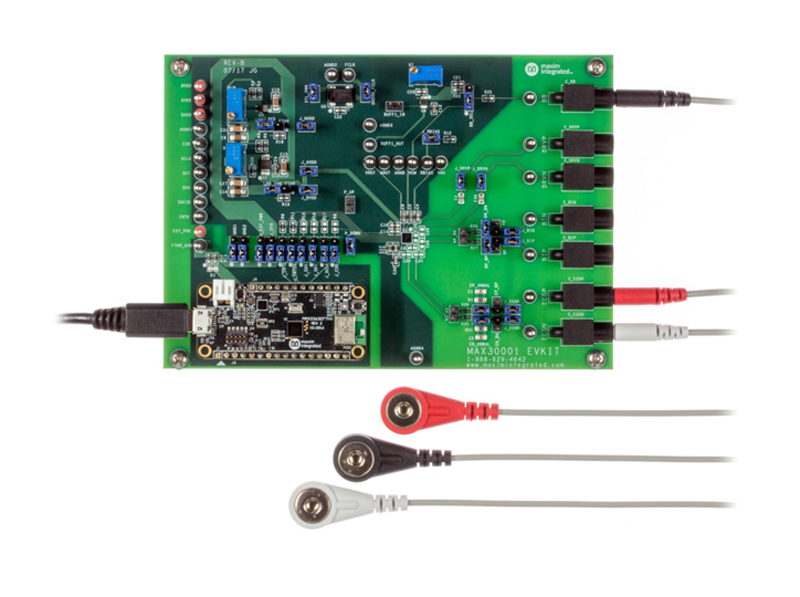

MAX30001评估系统（EV系统）提供一站式平台来评估MAX30001的功能和特性，具有生物电势（ECG、R-R、步数检测）和生物阻抗(BioZ)测量功能。该评估系统包含MAX30001评估套件（EV套件）和MAX32630FTHR Cortex-M4F微控制器，适用于可穿戴设备。MAX32630FTHR为MAX30001评估套件供电，包含使用评估套件GUI程序所需的固件。该评估套件在交付时已安装跳线，且电源电压设置为典型工作电压。提供可选连接，可以通过分流来使用不同的功能。

该评估系统并不是医疗设备。

应用

• 生物安全认证和特定ECG应用
• 胸带心率监测仪，适合健身应用
• 基于阻抗的心率检测
• 呼吸和含水量监测
• 单导联事件监护仪，用于心率不齐检测
• 单导联无线贴片，用于住院/门诊监护

MAX30005评估套件（EV套件）提供了一个评估MAX30005心电图(ECG)测量功能和特性的平台。该评估套件包含灵活的硬件和软件配置，可帮助用户快速了解如何针对自己的应用配置和优化MAX30005。MAX30005是一个具有单导联ECG通道的完整ECG模拟前端解决方案，配备EMI滤波、内部导联偏置、AC和DC导联脱离检测、超低功耗导联检测、校准电压和右腿驱动功能。

MAX30005评估套件包含两块电路板；MAXSENSORBLE_EVKIT_B是微控制器(MCU)板，MAX30005_EVKIT_B则是包含MAX30005的传感器板。该评估套件可以使用USB-C至USB-A电缆连接至PC，由PC供电，或者由Li-Po电池供电。该评估套件通过Bluetooth^® (WIN BLE)与MAX86176_MAX30005 GUI（应安装在用户系统中）进行通信。该评估套件配备最新固件，但集成可编程电路板MAXDAP-TYPE-C，以防需要更换固件。

MAX30005 EVK PCB旨在为MAX30005演示提供充分的灵活性。由于具有这种灵活性，MAX30005在该PCB上运行时可能无法达到数据手册中的所有性能规格。

应用

• PPG (MAX86176)： 适用于健身、健康和医疗应用的可穿戴设备，具有临床准确性
• PPG (MAX86176)： 适合手腕、手指、耳朵和其他位置
• PPG (MAX86176)： 提供优化性能，用于检测心率、氧饱和度(SpO₂)、肌肉和组织氧饱和度（SmO₂和StO₂），以及人体的水合作用
• ECG (MAX86176/MAX30005)： 单导联事件监测器，用于心房颤动(AFib)和其他心律失常检测
• ECG (MAX86176/MAX30005)： 单导联无线贴片，用于居家/医院内监测
• ECG (MAX86176/MAX30005)： 胸带心率监测器，用于健身应用
• ECG (MAX86176/MAX30005)： 生物特征验证和ECG按需诊断应用
• PPG-ECG SYNC (MAX86176)： 完全同步的PPG和ECG信号路径，用于进行PTT测量

MAX86176评估套件(EV kit)提供评估MAX86176功能和特性的平台，器件支持光电容积脉搏波法(PPG)和心电图(ECG)测量。评估套件支持灵活的硬件和软件配置，帮助用户快速了解如何根据特定应用配置和优化MAX86176。

MAX86176为完备的PPG和ECG模拟前端方案，包括两路光学读数通道和一路单导联ECG通道，二者可同时工作。光学读数通道支持多达6颗LED和4个光敏二极管输入。

MAX86176评估套件包括两块电路板。MAXSENSORBLE_HEADER_EVKIT_A为微控制器(MCU)电路板，MAX86176_EVKIT_A为传感器电路板，包含MAX86176。为了支持PPG和ECG测量能力，传感器板还包含3颗LED (红、绿和IR)、3只分立式光敏二极管(Vishay VEMD8080)、一个由3颗LED/1个光敏二极管组成的模块(Osram SFH7050)，以及ECG通道的元件配置。评估套件可使用USB-C至USB-A电缆，通过连接到PC的USB口供电，或者由LiPo电池供电。评估套件通过Cypress USB Bluetooth LE转换器进行蓝牙数据传输。评估套件已安装最新的固件，但配有编程电路板MAXREFDES100HDK，以便在需要时修改固件。

应用

• ECG (MAX86176/MAX30005)：生物安全认证和特定ECG应用
• ECG (MAX86176/MAX30005)：胸带心率监测仪，适合健身应用
• ECG (MAX86176/MAX30005)：单导联监护仪，支持心房颤动(AFib)和其他心率不齐
• ECG (MAX86176/MAX30005)：单导联无线贴片，用于家庭/医院监护
• PPG (MAX86176)：经过优化的性能，用于检测心率、血氧饱和度(SpO2)、肌肉和组织氧饱和度(SmO2和StO2)、身体含水量
• PPG (MAX86176)：适用于手腕、手指、耳朵及其他部位
• PPG (MAX86176)：可穿戴设备，支持健身、健康和医疗应用，具有临床级精度
• PPG-ECG SYNC (MAX86176)：完全同步PPG和ECG信号通路，适合PTT测量

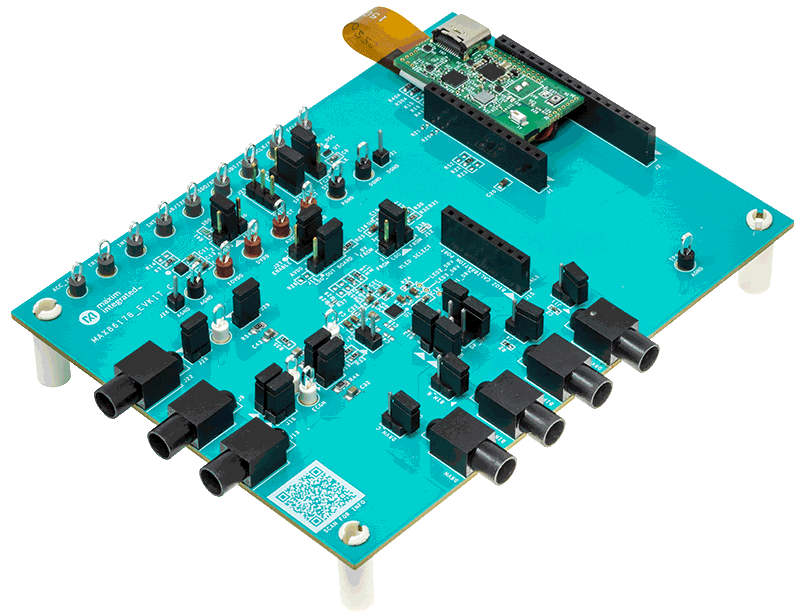

MAX86178评估套件（EV套件）提供平台来评估具有光电容积脉搏波(PPG)、心电图(ECG)和生物阻抗(BioZ)测量功能的MAX86178的功能和特性。该评估套件能够采用灵活的硬件和软件配置，帮助用户快速学习如何配置和优化他们应用中的MAX86178。

MAX86178是一款完整的PPG、ECG和BioZ模拟前端解决方案，由两个光学读出通道、一个单导联ECG通道和一个BioZ通道（支持四极性和双极性电极配置）组成，所有这些通道能同时运行。光学读出通道支持多达6个LED和4个光学二极管输入。BioZ通道支持多种激励模式：方波灌电流/拉电流、正弦波电流、正弦波电压，以及方波电压，可采用多种频率来支持多种BioZ应用。

MAX86178评估套件包含两块电路板。MAXSENSORBLE_EVKIT_B是微控制器(MCU)板，MAX86178_EVKIT_C则是包含MAX86178的传感器板。为了使能PPG和ECG测量功能，该传感器板还包含3个LED（红色、绿色和红外光）、3个独立的光电二极管(Vishay VEMD8080)，以及ECG和BioZ通道上的组件配置。该评估套件可以使用USB-C至USB-A电缆连接至PC，由PC供电，或者由LiPo电池供电。该评估套件配备最新固件，但集成MAXDAP-TYPE-C可编程电路板，以防需要更换固件。

应用

• 便携式心率监护仪
• 心阻抗图/血液动力学监护仪
• 脉搏波到达时间(PAT)、脉搏波行进时间(PTT)、脉搏波传播速度(PWV)评估
• 脉搏血氧仪设备
• 单频率和多频率生物阻抗分析
• 智能服装应用
• 可穿戴式生命体征监护仪

本用户指南介绍了 EVAL-ADPD6000Z 演示套件的操作，它是 ADPD6000 的评估模块。

ADPD6000 是一款用于可穿戴生命体征检测 (VSM) 设备的完全集成式模拟前端 (AFE)。ADPD6000 的主要功能包括光学体积描记法 (PPG)、心电描记应用 (ECG) 和人体阻抗分析 (BIA)。

该演示套件包括软件和硬件。EVAL-ADPD6000Z 可以评估 AFE 特性，并验证基于 AFE 的系统设计。根据应用的需求，用户可以使用电缆连接或蓝牙连接，在 PC 与 EVAL-ADPD6000Z 之间建立通信。

本用户指南还介绍了 ADPD6000 的不同功能的配置示例。

有关 ADPD6000 的完整详细信息，请参阅 ADPD6000 数据手册，在使用 EVAL-ADPD6000Z 时，必须同时参阅该数据手册和本用户指南。

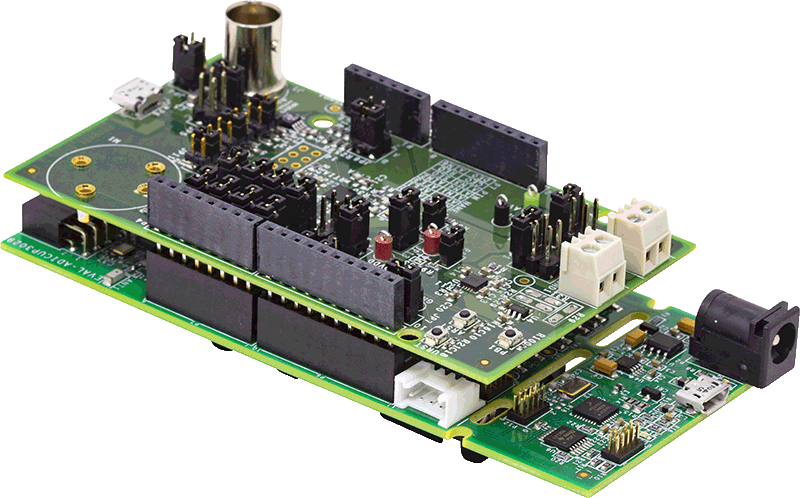

AD5940 专门用于对电化学电池进行高精度分析。该评估套件旨在轻松配置 AD5940，以便在典型的电化学电池上进行电化学测量。该评估套件包括基于 EVAL-ADICUP3029 Arm^® Cortex^™-M3 微控制器的 Arduino Uno 外形板、EVAL-AD5940ELCZ 子板以及定制微型 USB 到鳄鱼线缆，用于将硬件连接到各种化学装置。

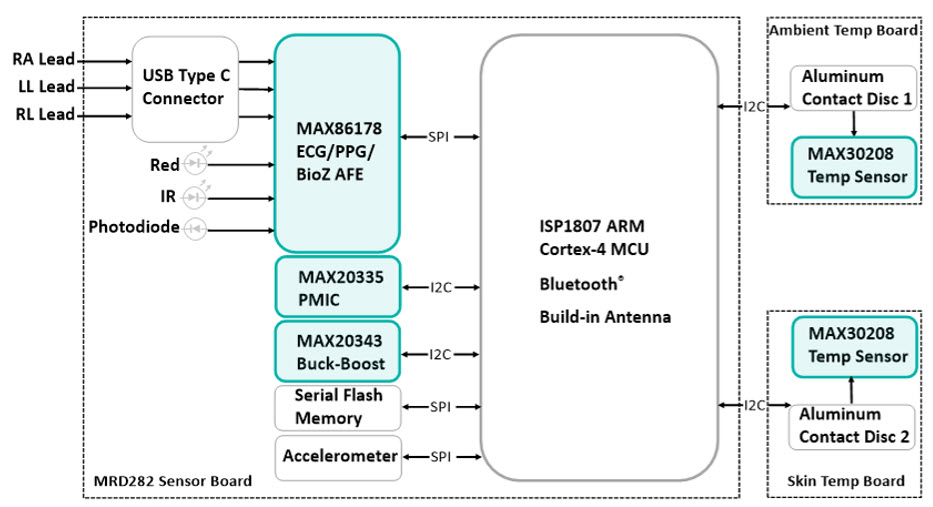

本参考设计介绍了如何准备和使用MAXREFDES282：健康检测贴片平台。该平台采用胸部贴片设计，并配备高灵敏度光电容积脉搏波(PPG)、心电图(ECG)、生物阻抗(BioZ)和温度生物传感器以及Maxim Integrated^®（现已成为Analog Devices^®的一部分）的两个电源管理IC (PMIC)，可用于捕获对医疗健康至关重要的生物医学信号。该平台集成多种算法，可根据生物传感器的测量数据来计算心率(HR)、呼吸率(RR)和血氧(SpO₂)等生命体征。这些生命体征数据可以在Windows^® GUI上实时显示，并记录到本地文件以供深入研究。

参照 重要声明和免责声明 涵盖参考设计和其他Maxim资源*

MAXREFDES104# 是一款采用可穿戴外形规格的独特评估和开发平台，用于演示健康检测应用的广泛 Maxim 产品的功能。这种第三代健康传感器平台（MAXREFDES101# Health Sensor Platform 2.0 的升级版本）集成了一个二合一 PPG + ECG 模拟前端 (AFE) 传感器 (MAX86176)、一个人体温度传感器 (MAX30208)、一个微控制器 (MAX32666)、一个电源管理 IC (MAX20360) 和一个 3 轴加速度计。完整平台包含一个 3D 打印外壳和一个具有嵌入式心率、血样饱和度和 ECG 算法的生物算法中心 (MAX32674)。通过 Bluetooth™ 可将算法输出和原始数据传输到 PC GUI，以便进行演示、评估和定制开发。
