概览
优势和特点
- 32位数据输出
- 快速且灵活的输出速率： 5 SPS至10 kSPS
- 通道扫描速率：10 kSPS/通道（100 μs建立时间）
- 性能规格
19.1位无噪声分辨率(10 kSPS)
20.2位无噪声分辨率(2.5 kSPS)
24.6位无噪声分辨率(5 SPS)
积分非线性(INL)： FSR的±1 ppm - 50 Hz和60 Hz滤波抑制：85 dB，建立时间为50 ms
- 用户可配置的输入通道
2个全差分通道或4个单端通道
交叉点多路复用器 - 2.5 V片内基准电压源（±2 ppm/°C漂移）
- 真正的轨到轨模拟和基准输入缓冲器
- 内部或外部时钟
- 欲了解更多特性，请参考数据手册
产品详情
AD7177-2是一款32位低噪声、快速建立、多路复用、2/4通道（全差分/伪差分）Σ-Δ型模数转换器(ADC)，适合低带宽输入。 针对完全建立的数据，该器件最大通道扫描速率为10 kSPS (100 μs)。 该器件的输出数据速率范围为5 SPS至10 kSPS。
AD7177-2集成关键的模拟和数字信号调理模块，可让用户针对使用的每个模拟输入通道单独进行配置。 用户可为各通道单独选择功能。 模拟输入端和外部基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。 精密2.5 V低漂移(2 ppm/°C)带隙内部基准电压源（带输出基准电压源缓冲器）增加了嵌入式功能，同时减少了外部元件数。数字滤波器允许以27.27 SPS输出数据速率提供同步50 Hz/60 Hz抑制。 用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。 ADC可自动在每个选定的通道间进行切换。 更多数字处理功能包括失调和增益校准寄存器，可根据各通道进行配置。
器件采用5 V AVDD1或±2.5 V AVDD1/AVSS和2 V至5 V AVDD2以及IOVDD电源供电。 AD7177-2的额定工作温度范围为-40°C至+105°C，提供24引脚TSSOP封装。
应用
- 过程控制： PLC/DCS模块
- 温度和压力测量
- 医疗与科学多通道仪器
- 色谱仪
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

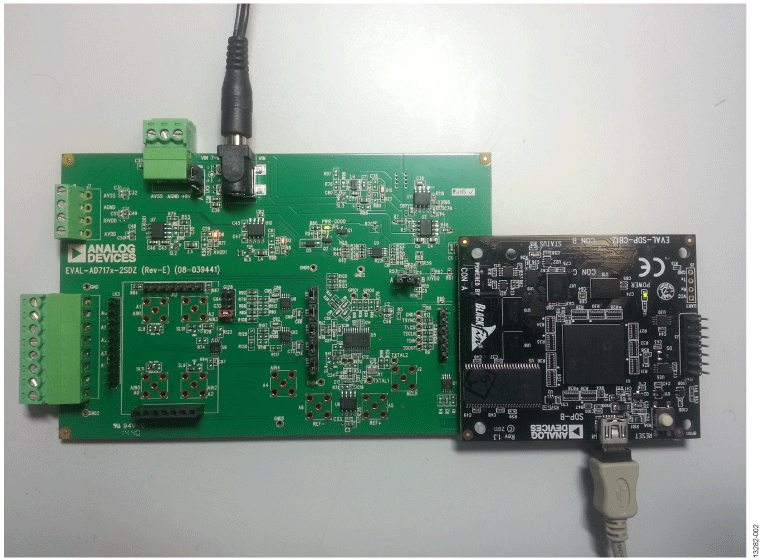

评估套件 (1)
参考资料
-
数据转换手册5/28/2013
-
ADI可编程逻辑控制器(PLC)解决方案1/17/2018
-
MT-023: ADC架构IV：Σ-Δ型ADC高级概念和应用11/5/2013
-
MT-022: ADC架构III：Σ-Δ型ADC基础11/5/2013
-
AD717x Family2/25/2016
-
CN0292：用于工业电平信号的完全隔离、鲁棒、4通道、多路复用数据采集系统10/9/2015
-
CN0364：兼容 HART 的 PLC/DCS 四通道电压、电流输入 (Rev. 0)10/9/2015
-
精密窄带宽信号链平台介绍4/28/2022 -
数字滤波器Sinc3与Sinc4的区别及权衡考虑11/28/2018 -
精密Σ-Δ型ADC滤波指南10/15/2018
-
了解及消除1/f噪声7/10/2017 模拟对话
-
Σ-Δ型ADC拓扑结构基本原理：第一部分4/1/2016
-
Σ-Δ型ADC拓扑结构基本原理：第二部分4/1/2016
-
精密Σ-Δ型ADC：噪声、带宽和建立时间7/27/2015
-
该噪声会让您夜不能眠2/1/2017
软件代码及系统需求
Mbed支持
EVAL-AD717x-AD411x-IIO Code
IIO firmware for the AD717x and AD411x family of devices.
WIKI
AD717x/411x Mbed IIO Application
This page gives an overview of using the ARM “Mbed” platform supported firmware example with Analog Devices AD717x/AD411x Evaluation boards and SDP-K1 controller board.
WIKI
学习如何开始使用Mbed
Mbed是一种开源开发环境，可用于开发ARM微控制器。
工具及仿真模型
Virtual Eval - BETA
Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
IBIS模型
IBS
AD7177-2 IBIS Model
501.68 K
设计工具
参考电路 (2)
配套产品推荐
AD7177-2 电路
AD7177-2 配套产品
推荐 使用的数字隔离器
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
推荐 Power Solutions
推荐 External Multiplexers
推荐 使用的驱动放大器
