DPG2 - データ・パターン・ジェネレータ（DPG）高速 DAC 評価プラットフォーム
トップへ
製品概要
機能と利点
- CMOS および LVDS 電気規格、最大 1.2 GSPS x 32 ビット = 38.4 Gbps（LVDS）のデータ・レート
- （CMOS モードおよび LVDS モードの両方で）各 16 ビットの 2 つのチャンネル
- 512 MB オンボード RAM（チャンネルあたり最大 1 億 3400 万サンプル）
- インタリーブ・データ・ストリームのサポート
- 高速ベクトル・ダウンロード
製品概要

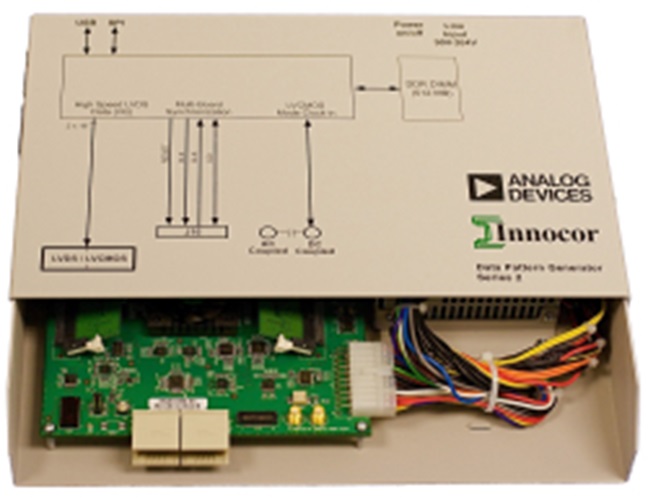

データ・パターン・ジェネレータは、アナログ・デバイセズの高速 DAC でベクトルを利用するためのベンチ-トップ装置です。DPG は USB を介して PC に接続し、PC から DPG’ の内部メモリにベクトルをダウンロードできます。ダウンロードされたベクトルは、特定の DAC 要に接続された評価用ボードにフル・スピードで送られます。これによって、一般的なテスト・データとカスタム生成されたテスト・データの両方を使用した DAC の迅速な評価が可能になります。アナログ・デバイセズのパターン・ジェネレータおよび高速 DAC 評価用ボードは、広範な最終アプリケーションに対し、アナログ・デバイセズの高速 DAC をラボ環境で効率的かつ徹底的に評価する手段をサポートすることのみを目的として設計および販売されています。パターン・ジェネレータや高速 DAC 評価用ボードの上記以外のいかなる適用や利用もサポートされていません。
はじめに
DAC ソフトウェア・スイート:
DAC ソフトウェア・スイートには DPG2 の実行に必要なすべてのソフトウェアが含まれています。スイートの内容は次のとおりです。
- DPGDownloader: シンプルなベクトルを生成し、保存されたベクトルを DPG2 にダウンロードするためのグラフィック インターフェース
- VisualAnalog インターフェース: VisualAnalog 内から DPG2 にベクトルを直接ダウンロード可能
- Matlab インターフェース: Matlab から DPG2 にベクトルを直接ダウンロード
- LabVIEW インターフェース: LabVIEW 7 および 8.5 内からベクトルを制御およびダウンロード
- USB ドライバ: USB を搭載した DPG2 および 高速 DAC 評価用ボード用のドライバ
インストール:
DAC ソフトウェア・スイートのインストーラには 2 つのバージョンがあります。フルインストーラには、新しいマシンにスイートをインストールするための必要条件がすべて含まれています。スイートを初めてインストールする場合は、このバージョンをダウンロードすることを推奨します。ただし、大量のダウンロードが必要になります。
以前のバージョンのスイートをインストールしている場合は、すでにコンピュータに必要条件がインストールされています。アップグレードするには、最小インストーラをダウンロードします。ダウンロード量が大幅に小さくなります。
フルインストーラは“ソフトウェア・セクション”でダウンロードできます。
関連資料
-
DPG22015/01/08WIKI
