製品概要

機能と利点

  • 高いダイナミック・レンジ、デュアルDAC
  • 低ノイズ/低い相互変調歪み
  • シングル・キャリアW-CDMA ACLR=80dBc @61.55MHz IF
  • 革新的なスイッチング出力段により、ナイキスト周波数より高い有用な出力に対応
  • デュアルポート動作またはオプションのインターリーブ・シングルポート動作によるLVCMOS入力
  • 差動アナログ電流出力の設定:8.6~31.7mA(フルスケール)
  • 外部のオフセット・ゼロ設定のためのソース/シンク能力を備えた補助10ビット電流DAC
  • 1.2Vの高精度リファレンス電圧源を内蔵
  • 動作電源:1.8および3.3V
  • 消費電力:315mW
  • 小フットプリント、鉛フリーの72ピンLFCSP

製品概要

AD9743/AD9745/AD9746/AD9747は、ピン互換、高ダイナミック・レンジのデュアルD/Aコンバータ(DAC)です。10ビット、12ビット、14ビット、16ビットの分解能と最大250MSPSのサンプル・レートに対応します。これらのデバイスは、ゲイン/オフセット補償など、直接変換送信アプリケーションに最適な機能を備えており、ADL5370などのアナログ直交変調器とシームレスに接続します。

独自の動的出力アーキテクチャにより、基本周波数からイメージ周波数へエネルギーをシフトすることで、ナイキスト周波数より高いアナログ出力の合成も可能です。

シリアル・ペリフェラル・インターフェイス(SPI)によって、完全なプログラマビリティが得られます。また、コントローラのないアプリケーション向けに、一部の機能はピンで設定できます。


製品のハイライト

  1. 低ノイズと優れた相互変調歪み(IMD)性能により、ワイドバンド信号の高品質の合成が可能
  2. ダイナミック性能を高める独自のスイッチング出力
  3. プログラマブルな電流出力と2個の補助DACによる柔軟性とシステム機能の強化

アプリケーション

  • 無線インフラストラクチャ:WCDMA、CDMA2000、TD-SCDMA、WiMAX
  • ワイドバンド通信:LMDS/MMDS、ポイントtoポイント
  • 計測器:RF信号発生器、任意波形発生器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

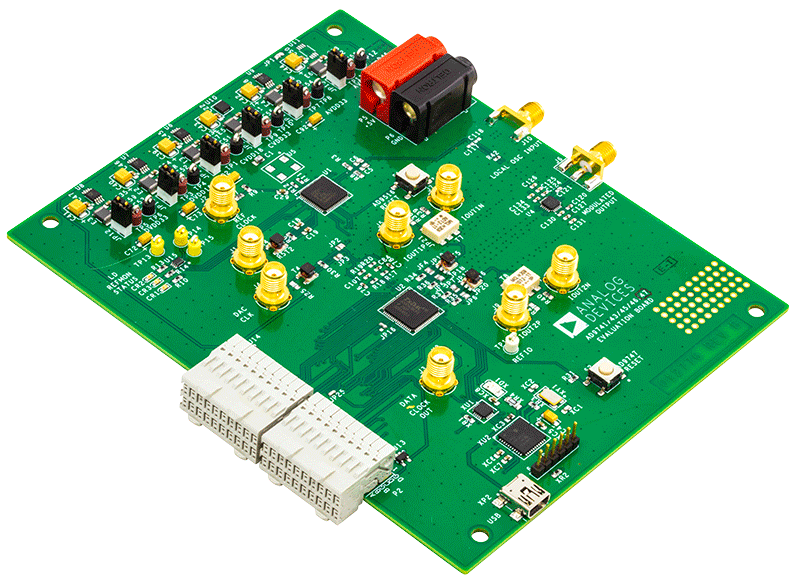

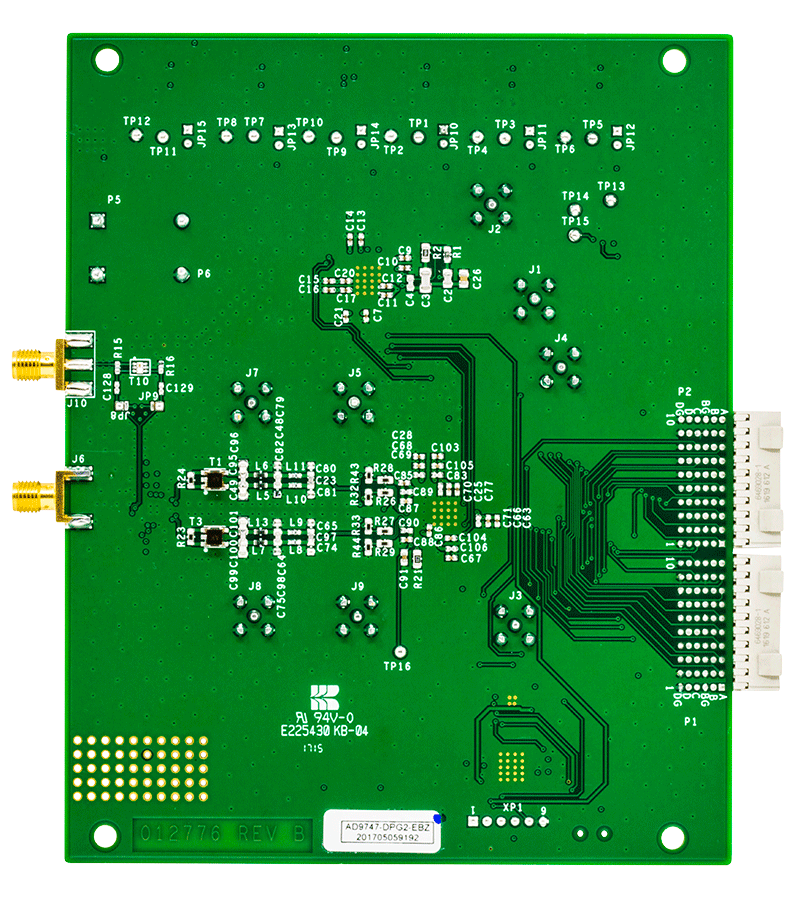

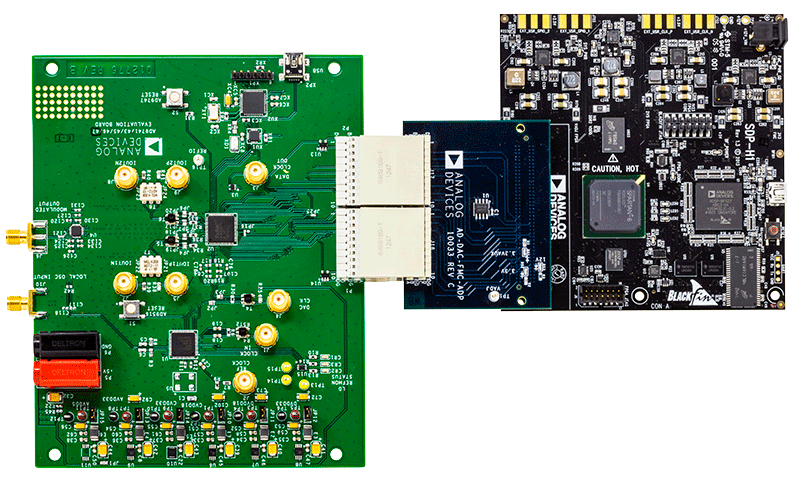

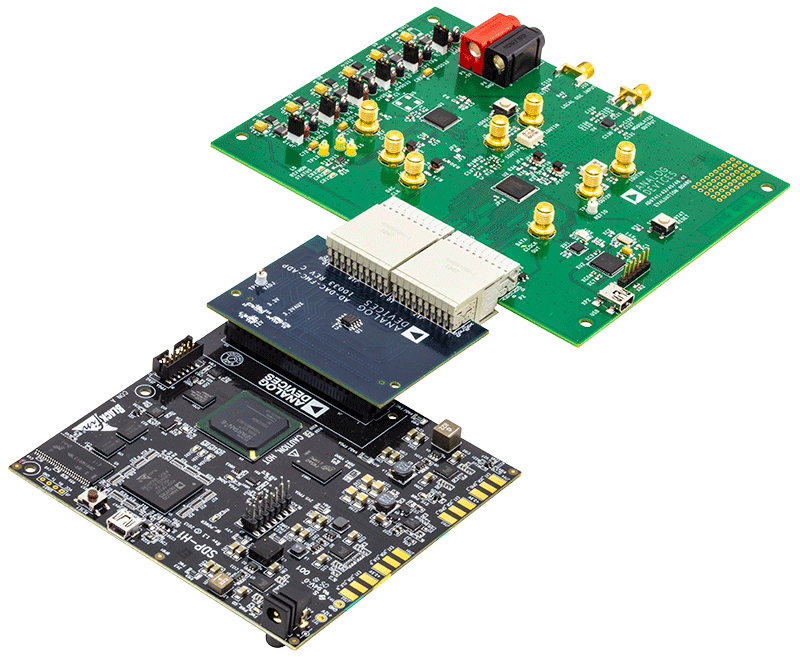

評価キット (1)
