製品概要
機能と利点
- アナログ出力が8.7 mA～31.7 mAおよびRL = 25 Ω∼50 Ωで調整可能
- 低消費電力の複素NCOにより、DAC帯域内でのキャリア任意配置が可能、これによる電力増は300 mW以下
- 補助DACにより、IとQのゲイン・マッチングとオフセット制御が可能
- IとQの位相補償が設定可能
- デジタル・アップ・コンバージョン機能を内蔵
- 複数チップ同期インターフェース
- 高性能低ノイズのPLLクロック逓倍器を内蔵
- デジタル逆sincフィルタ
- 100ピン露出パドルTQFPパッケージを採用
製品概要
AD9785/AD9787/AD9788は、それぞれ12/14/16ビットのTxDAC®デバイスであり、ナイキスト周波数までのマルチキャリアを発生できる800 MSPSのサンプル・レートと広いダイナミック・レンジを持っています。複素デジタル変調や、ゲイン、位相、オフセットの補償などの、ダイレクト・コンバージョン送信アプリケーションを最適化する機能が内蔵されています。DAC出力は、アナログ・デバイセズのADL5375ファミリーのようなアナログ直交変調器とシームレスにインターフェースするように最適化されています。シリアル・ペリフェラル・インターフェース（SPI）を内蔵しているため、多くの内部パラメータの書き込みと読み出しを行うことができます。フル・スケール出力電流は、10 mA～30 mAの範囲で設定することができます。AD9785/AD9787/AD9788ファミリーは0.18 µmのCMOSプロセスで製造され、1.8 Vと3.3 Vの電源で動作します。このデバイスは100ピンのTQFPパッケージを採用しています。
製品のハイライト
- ベースバンドから高い中間周波数までの広帯域信号の高品質なシンセシスを可能にする低いノイズと低い相互変調歪み（IMD）
- ダイナミック性能を強化する当社独自のDAC出力スイッチング技術
- 調整可能なセットアップとホールドを持つCMOSデータ入力インターフェース
- 低消費電力の複素型32ビット数値制御発振器（NCO）
- ワイヤレス・インフラストラクチャ
WCDMA、CDMA2000、TD-SCDMA、WiMAX、GSM - ハイまたはローIFのデジタル・シンセシス
- 送信ダイバーシティー
- 広帯域通信
LMDS/MMDS、1対1
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

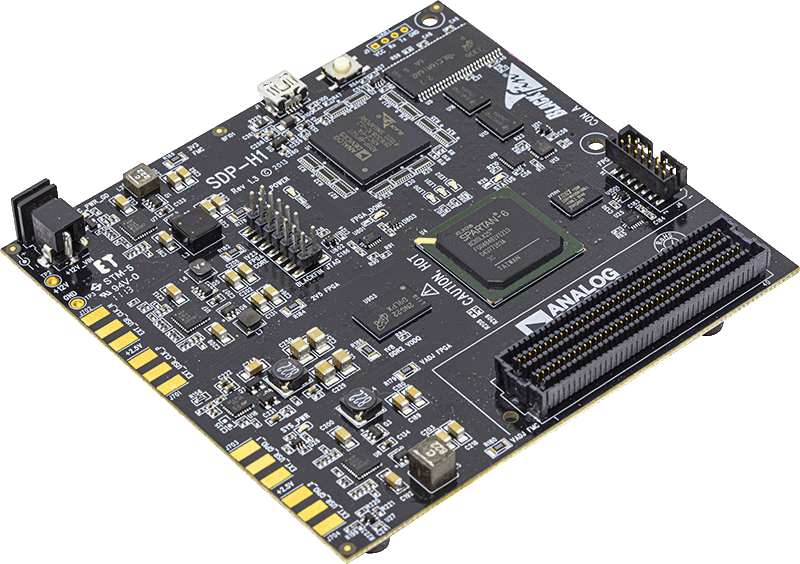

評価キット (2)
参考資料
ソフトウェア & システム
評価ソフトウェア
ACE Evaluation Software
Run this executable to install ACE on your computer for product evaluation.
ツールおよびシミュレーション
IBISモデル
おすすめ製品
AD9785 コンパニオン製品
推奨 Quadrature Modulators
- For 3V power supplies: AD8345, AD8346.
- In wideband communication systems: ADL5370, ADL5371, ADL5372, ADL5373, ADL5374, ADL5375, AD8349, ADL5385, ADL5386.
- For an IQ modulator with integrated PLL and VCO: ADRF6701, ADRF6702, ADRF6703, ADRF6704.
推奨 Clock Drivers
推奨 I/V Amplifier
- For a high speed, output amplifier: AD8021, ADA4899-1, ADA4897-1.
