特長
- アナログ出力が8.7 mA～31.7 mAおよびRL = 25 Ω∼50 Ωで調整可能
- 低消費電力の複素NCOにより、DAC帯域内でのキャリア任意配置が可能、これによる電力増は300 mW以下
- 補助DACにより、IとQのゲイン・マッチングとオフセット制御が可能
- IとQの位相補償が設定可能
- デジタル・アップ・コンバージョン機能を内蔵
- 複数チップ同期インターフェース
- 高性能低ノイズのPLLクロック逓倍器を内蔵
- デジタル逆sincフィルタ
- 100ピン露出パドルTQFPパッケージを採用
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD9785/AD9787/AD9788は、それぞれ12/14/16ビットのTxDAC®デバイスであり、ナイキスト周波数までのマルチキャリアを発生できる800 MSPSのサンプル・レートと広いダイナミック・レンジを持っています。複素デジタル変調や、ゲイン、位相、オフセットの補償などの、ダイレクト・コンバージョン送信アプリケーションを最適化する機能が内蔵されています。DAC出力は、アナログ・デバイセズのADL5375ファミリーのようなアナログ直交変調器とシームレスにインターフェースするように最適化されています。シリアル・ペリフェラル・インターフェース（SPI）を内蔵しているため、多くの内部パラメータの書き込みと読み出しを行うことができます。フル・スケール出力電流は、10 mA～30 mAの範囲で設定することができます。AD9785/AD9787/AD9788ファミリーは0.18 µmのCMOSプロセスで製造され、1.8 Vと3.3 Vの電源で動作します。このデバイスは100ピンのTQFPパッケージを採用しています。
製品のハイライト- ベースバンドから高い中間周波数までの広帯域信号の高品質なシンセシスを可能にする低いノイズと低い相互変調歪み（IMD）
- ダイナミック性能を強化する当社独自のDAC出力スイッチング技術
- 調整可能なセットアップとホールドを持つCMOSデータ入力インターフェース
- 低消費電力の複素型32ビット数値制御発振器（NCO）
- ワイヤレス・インフラストラクチャ
WCDMA、CDMA2000、TD-SCDMA、WiMAX、GSM - ハイまたはローIFのデジタル・シンセシス
- 送信ダイバーシティー
- 広帯域通信
LMDS/MMDS、1対1
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9787
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
WIKI
アプリケーション・ノート
1
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 1
よく聞かれる質問 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9787BSVZ |
100-Lead TQFP (14mm x 14mm w/ EP)
|
|
|
| AD9787BSVZRL |
100-Lead TQFP (14mm x 14mm w/ EP)
|
|
- AD9787BSVZ
- ピン／パッケージ図
-
100-Lead TQFP (14mm x 14mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9787BSVZRL
- ピン／パッケージ図
-
100-Lead TQFP (14mm x 14mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 7, 2012
- 11_0074
Addition of ASE, Shanghai as an Alternative Assembly Source for Select LQFP and TQFP-EP Packages
AD9787BSVZ
製造中
AD9787BSVZRL
製造中
6 16, 2009
- 09_0027
Conversion to Laser Mark for the LQFP Packages (Single Grades)
AD9787BSVZ
製造中
AD9787BSVZRL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 7, 2012
- 11_0074
Addition of ASE, Shanghai as an Alternative Assembly Source for Select LQFP and TQFP-EP Packages
AD9787BSVZ
製造中
AD9787BSVZRL
製造中
6 16, 2009
- 09_0027
Conversion to Laser Mark for the LQFP Packages (Single Grades)
ソフトウェアおよび製品のエコシステム
FPGA/HDL
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I/Q変調器11 |
||||
|
製造中止 |
直交変調器、400 MHz～1,250 MHz、フラクショナル-N・PLLおよびVCO内蔵（750 MHz～1,150 MHz） |
|||
|
製造中 |
RF / IF直交変調器、140MHz～1GHz、低いLO駆動レベルで動作 |
|||
|
製造中 |
ダイレクト・コンバージョン直交変調器、2.5GHz |
|||
|
製造中 |
直交変調器、300～1000MHz |
|||
|
新規設計に推奨 |
直交変調器、500～1500MHz |
|||
|
製造中 |
直交変調器、1500～2500MHz |
|||
|
製造中 |
直交変調器、2300～3000MHz |
|||
|
製造中止 |
直交変調器、3000～4000MHz |
|||
|
製造中 |
ブロードバンド直交変調器、400MHz～6GHz |
|||
|
製造中 |
ダイレクト・アップコンバージョン直交変調器、700MHz～2.7GHz |
|||
|
製造中止 |
直交変調器、50MHz～2,200MHz、検出器 / VVA内蔵 |
|||
|
LO内蔵IQ復調器1 |
||||
|
新規設計に推奨 |
直交変調器、30～2,200MHz |
|||
|
LO内蔵IQ変調器3 |
||||
|
製造中止 |
直交変調器、1,200 MHz～2,400 MHz、フラクショナルN・PLL（1550MHz～2150MHz）およびVCO内蔵 |
|||
|
製造中止 |
直交変調器、1550MHz～2650MHz、フラクショナルN・PLL（2100MHz～2600MHz）およびVCO内蔵 |
|||
|
製造中止 |
直交変調器、2,050 MHz～3,000 MHz、フラクショナル-N・PLLおよびVCO内蔵（2,500 MHz～2,900 MHz） |
|||
|
クロック生成デバイス3 |
||||
|
新規設計に推奨 |
クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力 |
|||
|
新規設計に推奨 |
クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力 |
|||
|
新規設計に推奨 |
クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力 |
|||
|
クロック分配器 （クロック・ディストリビューション）3 |
||||
|
新規設計に推奨 |
クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力 |
|||
|
新規設計に推奨 |
クロック分配IC、1.6GHz、分周器、遅延調整、3出力 |
|||
|
新規設計に推奨 |
1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力 |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）1 |
||||
|
製造中 |
オペアンプ、16ビット・システム用、ローノイズ、高速 |
|||
|
高電圧アンプ ≧ ±12V1 |
||||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz |
|||
|
低ノイズ・アンプ（≦10nV/√Hz）1 |
||||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
必要なソフトウェア／ドライバが見つかりませんか？

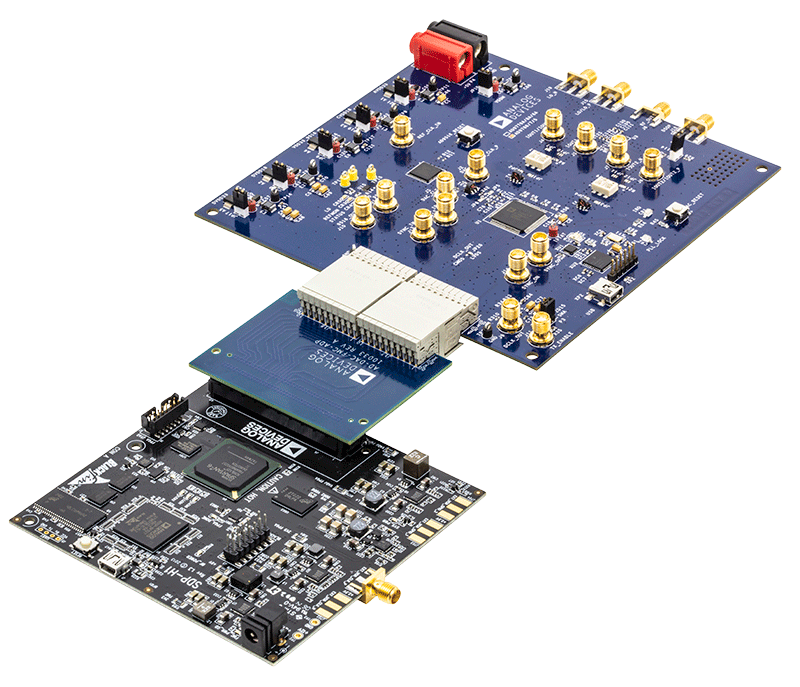

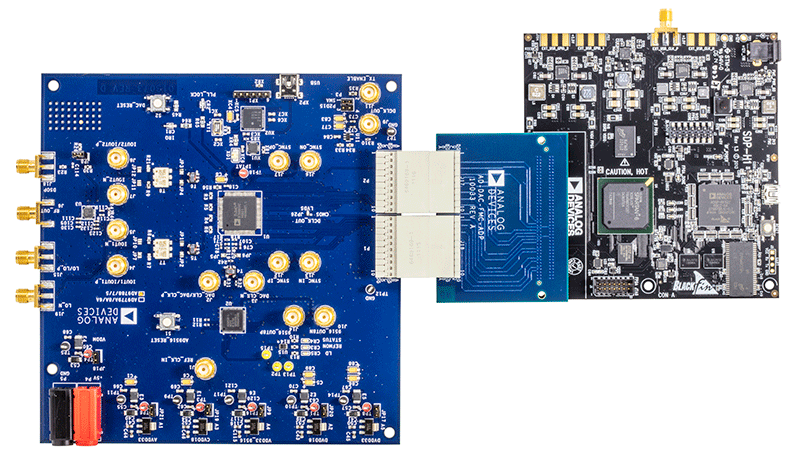

ドライバ／ソフトウェアをリクエスト評価用キット 2
SDP-H1
高速コントローラ・ボード
製品の詳細
SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。
SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています
システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。
SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。
資料
WIKI
WIKI

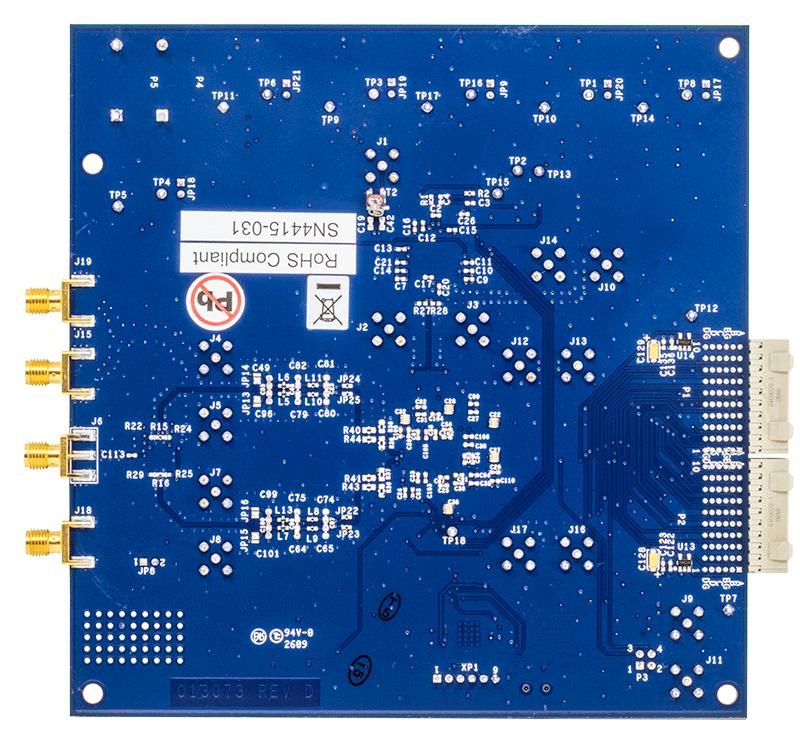

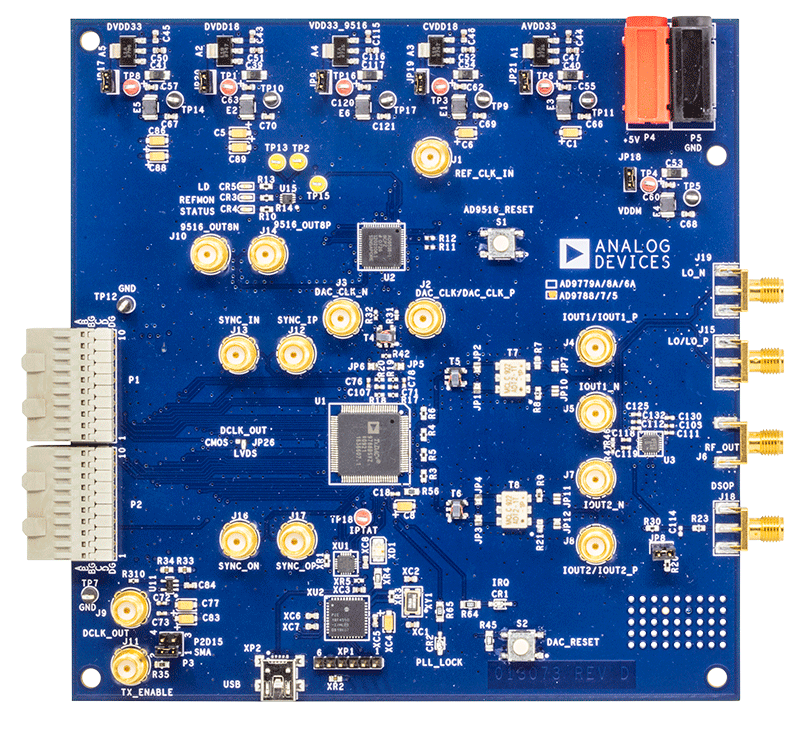

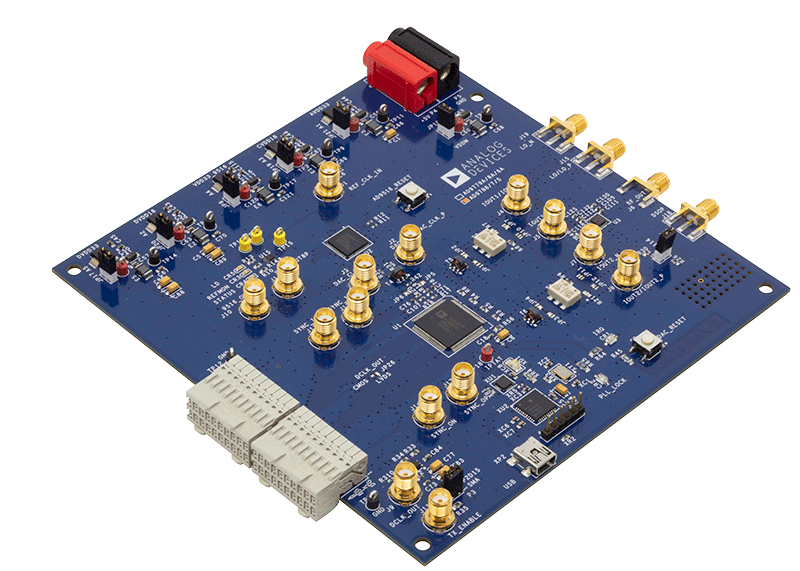

EVAL-AD9787
AD9787 Evaluation Board
製品の詳細
ツールおよびシミュレーション 1
IBISモデル 1
IBISモデル
