特長
- 高いダイナミック・レンジ、デュアルDAC
- 低ノイズ/低い相互変調歪み
- シングル・キャリアWCDMA ACLR=80dBc @61.44MHz IF
- 革新的なスイッチング出力段により、ナイキスト周波数より高い有用な出力に対応
- デュアルポート動作またはオプションのインターリーブ・シングルポート動作によるLVCMOS入力
- 小フットプリント、鉛フリーの72ピンLFCSP
- 差動アナログ電流出力の設定:8.6~31.7mA(フルスケール)
- 外部のオフセット・ゼロ設定のためのソース/シンク能力を備えた補助10ビット電流DAC
- 1.2Vの高精度リファレンス電圧源を内蔵
- 動作電源:1.8~3.3V
- 消費電力:315mW
AD9741/AD9743/AD9745/AD9746/AD9747は、ピン互換、高ダイナミック・レンジのデュアルD/Aコンバータ(DAC)です。8ビット、10ビット、12ビット、14ビット、16ビットの分解能と最大250MSPSのサンプル・レートに対応します。これらのデバイスは、ゲイン/オフセット補償など、直接変換送信アプリケーションに最適な機能を備えており、ADL5370などのアナログ直交変調器とシームレスに接続します。
独自の動的出力アーキテクチャにより、基本周波数からイメージ周波数へエネルギーをシフトすることで、ナイキスト周波数より高いアナログ出力の合成も可能です。
シリアル・ペリフェラル・インターフェイス(SPI)によって、完全なプログラマビリティが得られます。また、コントローラのないアプリケーション向けに、一部の機能はピンで設定できます。
製品のハイライト
- 低ノイズと優れた相互変調歪み(IMD)性能により、ワイドバンド信号の高品質の合成が可能
- ダイナミック性能を高める独自のスイッチング出力
- プログラマブルな電流出力と2個の補助DACによる柔軟性とシステム機能の強化
アプリケーション
- 無線インフラストラクチャ:WCDMA, CDMA2000, TD-SCDMA, WiMAX
- ワイドバンド通信:LMDS/MMDS、ポイントtoポイント
- 計測器:RF信号発生器、任意波形発生器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9741
資料
Filters
1つが該当
製造中止品のデータシート
1
アプリケーション・ノート
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
アプリケーション・ノート 1
よく聞かれる質問 1
製造中止品のデータシート 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

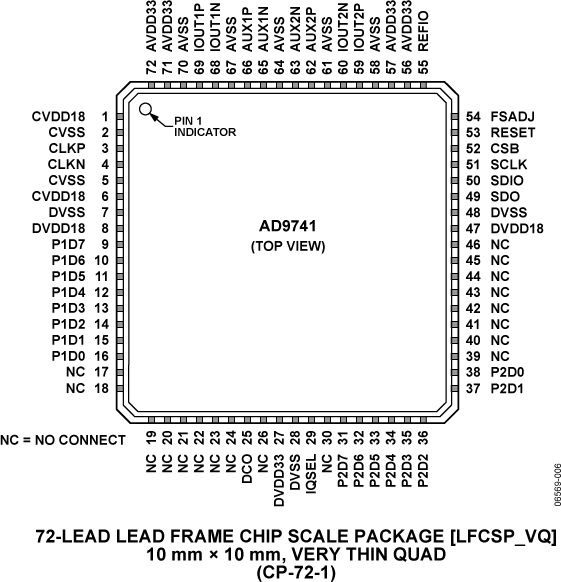

AD9741BCPZ | 72-Lead LFCSP (10mm x 10mm w/ EP) |
|
|
