製品概要
機能と利点
- 低消費電力：1.0W＠1GSPS、600mW＠500MSPS、フル動作条件
- シングル・キャリアWCDMA ACLR＝80dBc＠80MHz IF
- アナログ出力：8.7～31.7mAで調節可能、RL＝25～50Ω
- 新しい2×/4×/8×インターポレータ／コース複素変調器により、
DAC帯域幅のどこでもキャリアを設定可能 - 補助DACにより外付けVGAの制御とオフセット制御が可能
- マルチチップ同期インターフェース
- 高性能、低ノイズのPLLクロック逓倍器
- デジタル反転sincフィルタ
- 100ピン、露出パドル型TQFP
製品概要
AD9776A/AD9778A/AD9779Aは、高ダイナミック・レンジのデュアル、12/14/16ビットD/Aコンバータ（DAC）です。サンプル・レートは1GSPSで、ナイキスト周波数までのマルチキャリアを生成できます。複素デジタル変調やゲイン／オフセット補償など、直接変換送信アプリケーションに最適な機能を備えています。DAC出力は、アナログ・デバイセズのADL537x FMODシリーズなどのアナログ直交変調器とシームレスに接続できるように最適化されています。3線式インターフェースによって、数多くの内部パラメータを設定でき、読出しも可能です。フルスケール出力電流は、10～30mAの範囲で設定できます。製品は高度な0.18µm CMOSプロセスによって製造されており、1.8V電源と3.3V電源で動作し、合計消費電力は1.0 Wです。100ピンTQFPパッケージで提供しています。
製品のハイライト
- 超低ノイズと優れた相互変調歪み（IMD）性能により、ベースバンドから高中間周波数までのワイドバンド信号の高品質合成が可能です。
- 独自のDAC出力スイッチング技術により、動的性能が向上します。
- 電流出力は、さまざまなシングルエンド回路または差動回路設計用に簡単に設定できます。
- 調整可能なセットアップ／ホールドを備えたCMOSデータ入力インターフェースを提供します。
- 新しい2×/4×/8×のインターポレータ／コース複素変調器により、DAC帯域幅のどこでもキャリアを設定できます。
アプリケーション
- 無線インフラストラクチャ：WCDMA、CDMA2000、TD-SCDMA、WiMax、GSM、LTE
- デジタル高／低IF合成
- 内部デジタル・アップコンバージョン機能
- 送信ダイバーシティ
- ワイドバンド通信：LMDS/MMDS、ポイントtoポイント無線
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

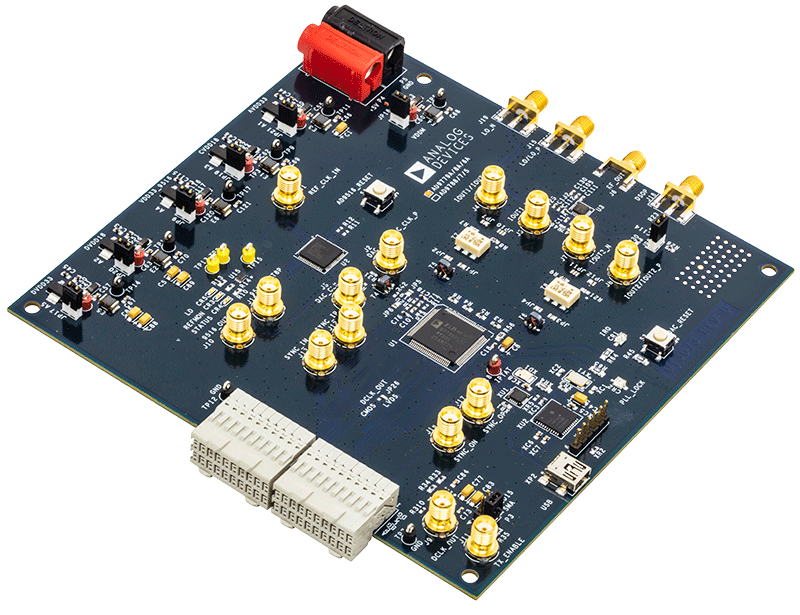

評価キット (2)
参考資料
-
AN-1423: Interfacing the ADL5373 I/Q Modulator to the AD9779A Dual Channel, 1 GSPS High Speed DAC (Rev. B)11/4/2016
-
AN-1425: Interfacing the ADL5375 I/Q Modulator to the AD9779A Dual-Channel, 1 GSPS High Speed DAC (Rev. B)11/1/2016
-
AN-1422: Interfacing the ADL5372 I/Q Modulator to the AD9779A Dual-Channel, 1 GSPS High Speed DAC (Rev. B)9/20/2016
-
AN-1413: Interfacing the ADL5370 I/Q Modulator to the AD9779A Dual-Channel, 1 GSPS, High Speed DAC (Rev. B)8/9/2016
-
AN-0974: Multicarrier TD-SCMA Feasibility (Rev. 0)3/2/2010
-
AN-0996: The Advantages of Using a Quadrature Digital Upconverter (QDUC) in Point-to-Point Microwave Transmit Systems (Rev. 0)3/25/2009
-
AN-919: AD9779A / AD9788：温度変化に対するPLLロックの保証 (Rev. 0)6/22/2007
-
AN-912: 平衡電流出力DACによるセンタータップ付きトランスの駆動 (Rev. 0)5/21/2007
-
FAQ7/26/2017
ソフトウェア & システム
評価ソフトウェア
Ace Evaluation Software
Run this executable to install ACE on your computer for product evaluation.
ツールおよびシミュレーション
IBISモデル
おすすめ製品
AD9779A コンパニオン製品
推奨 Quadrature Modulators
- For an IQ modulator with integrated PLL and VCO: ADRF6701, ADRF6702, ADRF6703, ADRF6704.
- In wideband communication systems: ADL5370, ADL5371, ADL5372, ADL5373, ADL5374, ADL5375, AD8349, ADL5385, ADL5386.
- For 3V power supplies: AD8345, AD8346.
推奨 Clock Drivers
推奨 I/V Amplifier
- For a high speed, output amplifier: AD8021, ADA4899-1, ADA4897-1.
