特長
- 消費電力 @ 3.3V、2mA出力
37mW @ 10MSPS
86mW @ 125MSPS - スリープモード: <3mW @ 3.3V
- 供給電源電圧: 1.8V～3.3V
- SFDR （ナイキスト帯域まで）
84dBc @ 1MHz出力時
75dBc @ 10MHz出力時 - AD9716NSD＠10MHz出力
125MSPS、2mA：-149dBc/Hz
- 差動電流出力：1mA～4mA
- 2個の補助DACを内蔵
- シングル･ポート動作のCMOS入力
- 出力コモンモード：0V～1.2Vで調整可能
- 小型40ピンLFCSP、RoHS対応パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
1.8V～3.3Vの柔軟な電源電圧動作範囲、さらにAD9716 の低消費電力という特性は、携帯用、低消費アプリケーションに最適となっています。
製品ハイライト
- 単電源1.8～3.3V電源で動作する低消費電力（35mW＠125MSPS）DAコンバータ。アイドリング時の低消費化のためのスリープモードとパワーダウンモード機能
- CMOSクロック入力：高速、シングルエンドのCMOSクロックで125MSPSの変換レートをサポート。
- 他の部品との容易なイインタｰフェース：0～1.2V間での調整可能なコモンモード電圧によって、0V以上のコモンモード電圧を持つ他の部品と容易にインタｰフェースが可能
アプリケーション
- 無線インフラストラクチャ
ピコセル、フェムトセルベースステーション - 医療機器
超音波トランスデューサの励起 - 携帯機器
信号発生器、任意波形発生器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9716
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
3
WIKI
1896 kB
WIKI
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 3
よく聞かれる質問 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9716BCPZ |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
|
| AD9716BCPZRL7 |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
- AD9716BCPZ
- ピン／パッケージ図
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9716BCPZRL7
- ピン／パッケージ図
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 1, 2024
- 24_0009
Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
AD9716BCPZ
製造中
AD9716BCPZRL7
製造中
6 26, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9716BCPZ
製造中
AD9716BCPZRL7
製造中
9 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
1 6, 2012
- 11_0253
AD9717, AD9716, AD9715, AD9714 Minor Circuit and Die Attach Material Change
AD9716BCPZ
製造中
AD9716BCPZRL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 1, 2024
- 24_0009
Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
AD9716BCPZ
製造中
AD9716BCPZRL7
製造中
6 26, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9716BCPZ
製造中
AD9716BCPZRL7
製造中
9 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
1 6, 2012
- 11_0253
AD9717, AD9716, AD9715, AD9714 Minor Circuit and Die Attach Material Change
AD9716BCPZ
製造中
AD9716BCPZRL7
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2

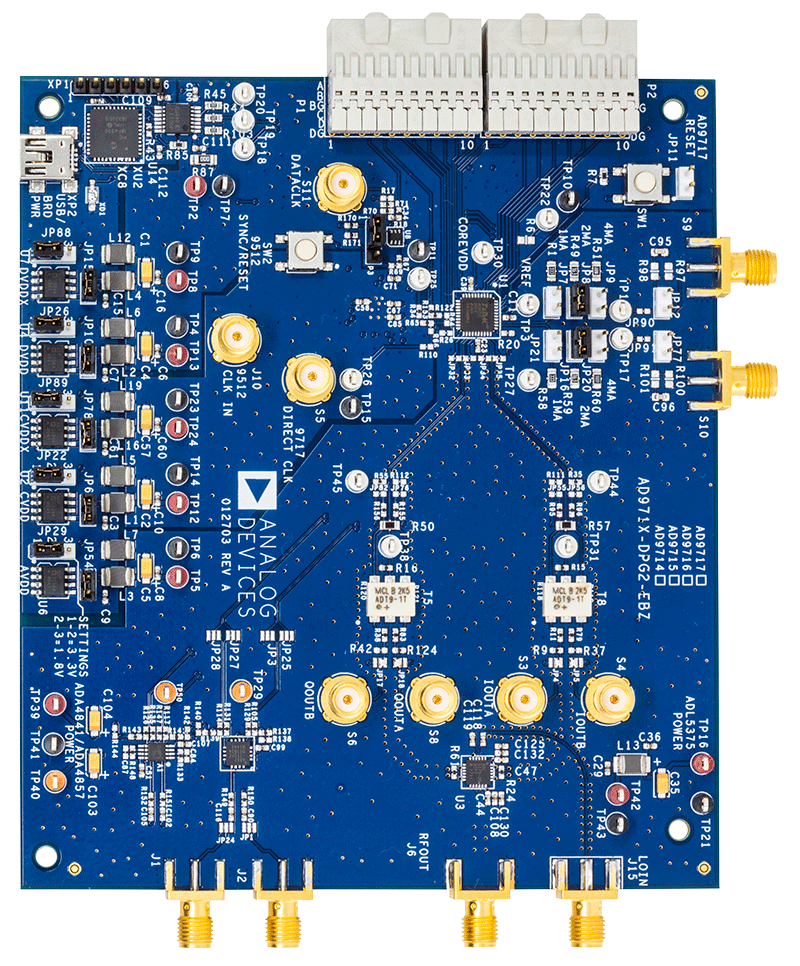

EVAL-AD9716
AD9716 Evaluation Board
機能と利点
- Full featured evaluation board for the AD9114/AD9115/AD9116/AD9117 (AD911x) and AD9714/AD9715/AD9716/AD9717 (AD971x)
- Includes options to evaluate
DAC only
DAC and ADL5375 quadrature modulator
DAC and op amp performance - USB interface for configuration
- Internal or external power supply regulation
- On-board or external clock distribution
- Data pattern generator and SPI software interfaces
製品の詳細
This page contains evaluation board documentation and ordering information for evaluating the AD9716.
SDP-H1
高速コントローラ・ボード
製品の詳細
SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。
SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています
システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。
SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。
