AD9115
製造中D/Aコンバータ、10ビット、デュアル、低消費電力
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$9.13
製品の詳細
- 消費電力:3.3V、20mA出力
191mW:10MSPS
232mW:125MSPS - スリープ・モード:<3mW@3.3V
- 電源電圧:1.8~3.3V
- ナイキスト帯域までのSFDR
86dBc@1MHz出力
85dBc@10MHz出力 - NSD@10MHz出力、125MSPS、20mA:-132dBc/Hz
- 差動電流出力:4~20mA
- 2個の補助用DACを内蔵
- シングル・ポート動作のCMOS入力
- 同相出力電圧:0~1.2Vの範囲で調整可能
- 小さいフットプリントの鉛フリー40ピンLFCSPパッケージ
AD9114/AD9115/AD9116/AD9117は、サンプル・レートが125MSPSのピン互換、デュアル、8/10/12/14ビットの低消費電力D/Aコンバータ(DAC)です。これらのTxDAC®コンバータは、通信システムの送信信号経路向けに最適化されています。このすべてのデバイスが同じインターフェース、LFCSP、ピン配置を共有するため、性能、分解能、価格に基づいて上位または下位の部品選択を行うことが可能です。
AD9114/AD9115/AD9116/AD9117は、優れたACおよびDC性能を発揮し、最大125MSPSのアップデート・レートに対応します。
融通性の高い1.8~3.6Vの電源動作範囲と低い消費電力により、携帯型および低消費電力アプリケーションに最適です。
製品のハイライト
- 低消費電力:DACは1.8 V~3.3 Vの単電源で動作し、100MSPSでの合計消費電力は225mWアイドル期間で低消費電力を実現するスリープ・モードとパワーダウン・モード。
- CMOSクロック入力125MSPSの変換レートをサポートする高速シングルエンドCMOSクロック入力
- 他の部品へのインターフェースが容易、0V~1.2Vで調整可能な出力同相モードにより0Vより高い同相モード・レベルを受け付け、他の部品へ容易にインターフェースが
アプリケーション
- ワイアレス・インフラ:ピコセル、フェムトセルの基地局
- 医療機器:超音波トランスジューサの励起
- 携帯計測機器:信号ジェネレータ、任意波形ジェネレータ
ドキュメント
データシート 2
ユーザ・ガイド 3
よく聞かれる質問 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

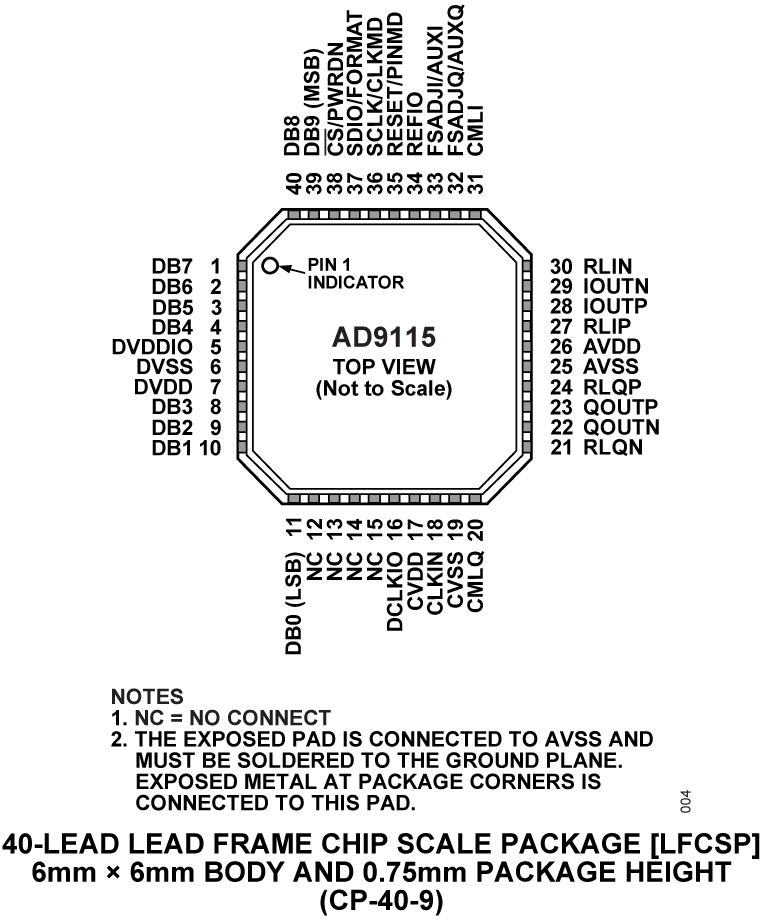

AD9115BCPZ | 40-Lead LFCSP (6mm x 6mm w/ EP) | ||
AD9115BCPZRL7 | 40-Lead LFCSP (6mm x 6mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
該当なし | ||
6 26, 2023 - 23_0025 Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor |
||
AD9115BCPZ | 製造中 | |
AD9115BCPZRL7 | 製造中 | |
9 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea. |
||
AD9115BCPZ | 製造中 | |
AD9115BCPZRL7 | 製造中 | |
12 20, 2011 - 11_0254 AD9117, AD9116, AD9115, AD9114 Minor Circuit and Die Attach Material Change |
||
AD9115BCPZ | 製造中 | |
AD9115BCPZRL7 | 製造中 |
