AD9114

製造中

Dual Low Power, 8-Bit TxDAC Digital-to-Analog Converters

データシート (Rev. F)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Power dissipation @ 3.3 V, 20 mA output
    • 191 mW @ 10 MSPS
    • 232 mW @ 125 MSPS
  • Sleep mode: <3 mW @ 3.3 V
  • Supply voltage: 1.8 V to 3.3 V
  • SFDR to Nyquist
    • 86 dBc @ 1 MHz output
    • 85 dBc @ 10 MHz output
  • NSD @ 10 MHz output, 125 MSPS, 20 mA: −132 dBc/Hz
  • Differential current outputs: 4 mA to 20 mA
  • 2 on-chip auxiliary DACs
  • CMOS inputs with single-port operation
  • Output common mode: adjustable 0 V to 1.2 V
  • Small footprint 40-lead LFCSP RoHS-compliant package

The AD9114/AD9115/AD9116/AD9117 are pin-compatible dual, 8-/10-/12-/14-bit, low power digital-to-analog converters (DACs) that provide a sample rate of 125 MSPS. These TxDAC® converters are optimized for the transmit signal path of communication systems. All the devices share the same interface, package, and pinout, providing an upward or downward component selection path based on performance, resolution, and cost.

The AD9114/AD9115/AD9116/AD9117 offer exceptional ac and dc performance and support update rates up to 125 MSPS.

The flexible power supply operating range of 1.8 V to 3.3 V and low power dissipation of the AD9114/AD9115/AD9116/AD9117 make them well suited for portable and low power applications.

PRODUCT HIGHLIGHTS

  1. Low Power. DACs operate on a single 1.8 V to 3.3 V supply; total power consumption reduces to 225 mW at 100 MSPS. Sleep and power-down modes are provided for low power idle periods.
  2. LVCMOS Clock Input. High speed, single-ended LVCMOS clock input supports a 125 MSPS conversion rate.
  3. Easy Interfacing to Other Components. Adjustable output common mode from 0 V to 1.2 V allows for easy interfacing to other components that accept common-mode levels greater than 0 V.



APPLICATIONS

  • Wireless infrastructures
    • Picocell, femtocell base stations
  • Medical instrumentation
    • Ultrasound transducer excitation
  • Portable instrumentation
    • Signal generators, arbitrary waveform generators
AD9114
Dual Low Power, 8-Bit TxDAC Digital-to-Analog Converters
AD9114/AD9115/AD9116/AD9117 Functional Block Diagram AD9114 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

FPGA/HDL 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
オペアンプ（OPアンプ） 2
ADA4841-2
製造中 オペアンプ、デュアル、レールtoレール出力、低消費電力、低ノイズ、低歪み
ADA4899-1
製造中 オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz
差動アンプ 1
AD8130
製造中 差動アンプ、レシーバ、低価格、250MHz
変調器 ＆ 復調器 6
ADL5370
製造中 直交変調器、300～1000MHz
ADL5371
新規設計に推奨 直交変調器、500～1500MHz
ADL5372
製造中 直交変調器、1500～2500MHz
ADL5373
製造中 直交変調器、2300～3000MHz
ADL5374
製造中止 直交変調器、3000～4000MHz
ADL5375
製造中 ブロードバンド直交変調器、400MHz～6GHz
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-AD9114

AD9114 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD9114/AD9115/AD9116/AD9117 (AD911x) and AD9714/AD9715/AD9716/AD9717 (AD971x)
  • Includes options to evaluate
    DAC only
    DAC and ADL5375 quadrature modulator
    DAC and op amp performance
  • USB interface for configuration
  • Internal or external power supply regulation
  • On-board or external clock distribution
  • Data pattern generator and SPI software interfaces

製品詳細

This page contains evaluation board documentation and ordering information for evaluating the AD9114.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
SDP-H1

高速コントローラ・ボード

今すぐ購入 詳細を表示

機能と利点

  • Xilinx® Spartan 6
  • FMCロー・ピン・カウント（LPC）コネクタ1個
  • LVDSおよびシングル・エンドのLVCMOS信号処理
  • DDR2
  • JTAGヘッダ
  • BlackfinプロセッサADSP-BF527
  • 小フットプリントの120ピン・コネクタ1個
  • 設定可能なペリフェラル・インターフェースSPI、SPORT、I2C、GPIO、非同期並列、PPI、タイマー
  • USB 2.0によるPCとのインターフェース

製品詳細

SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。

SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています

システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。

SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。
EVAL-AD9114
AD9114 Evaluation Board

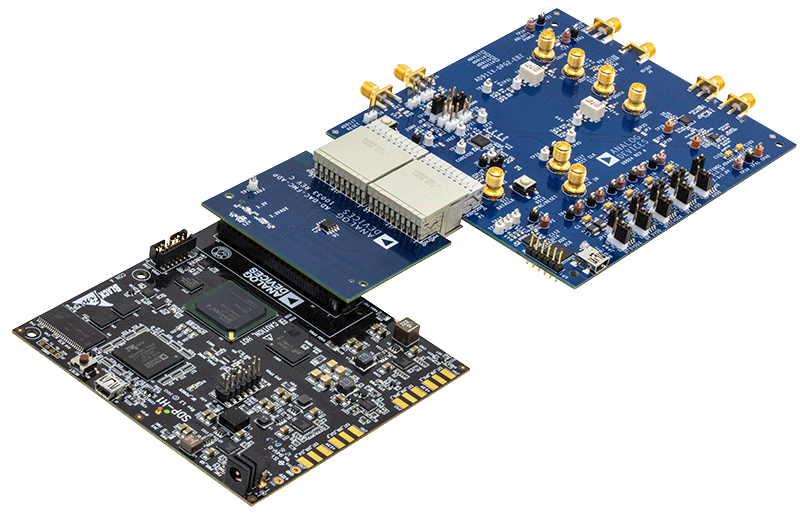

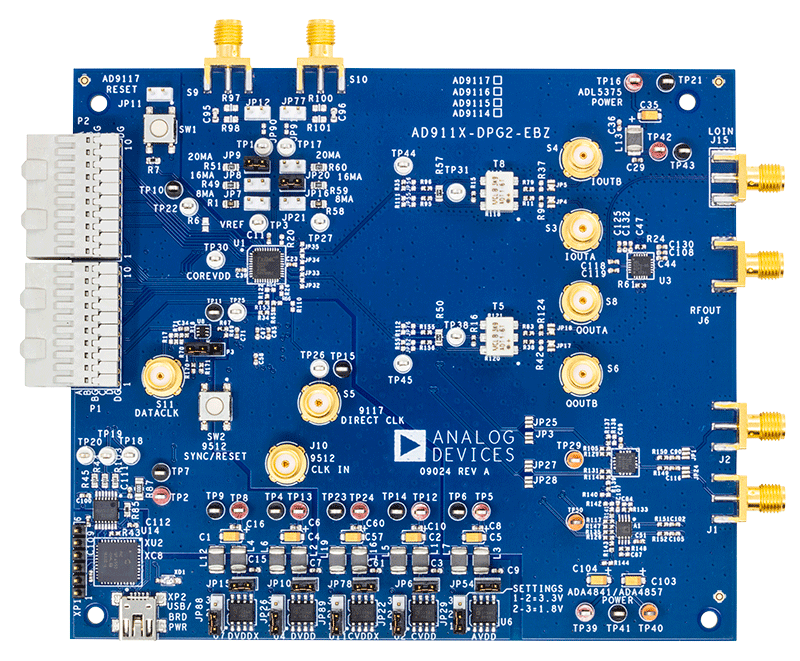

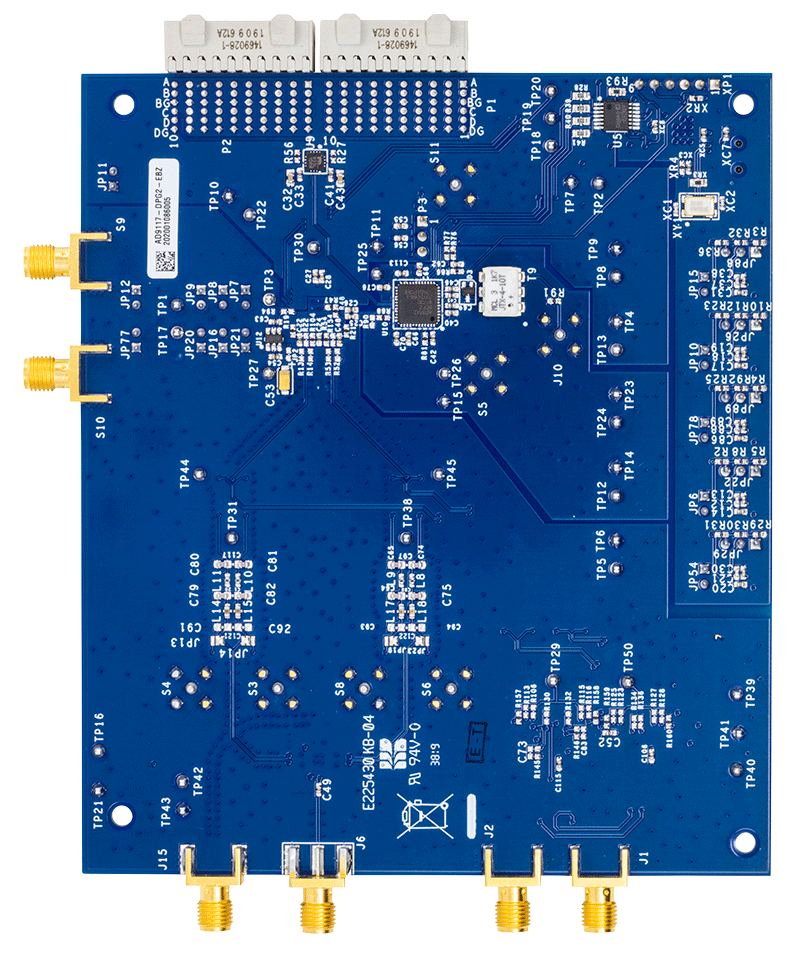

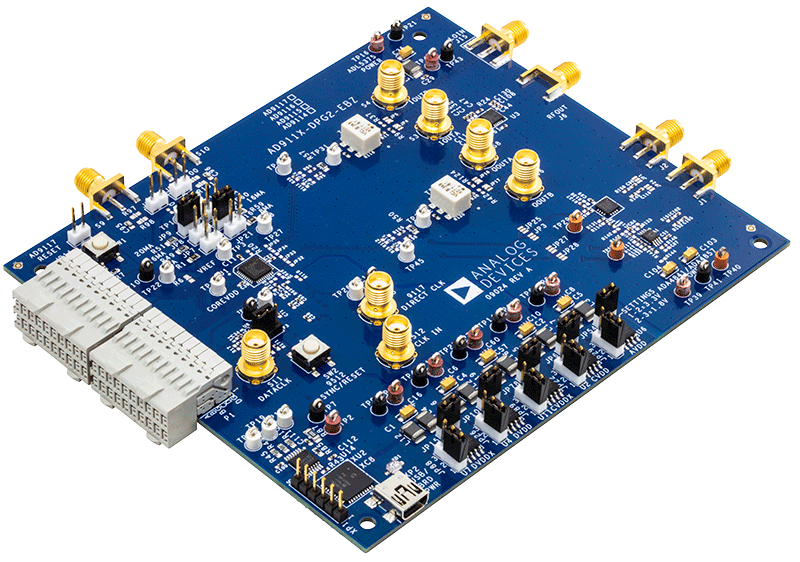

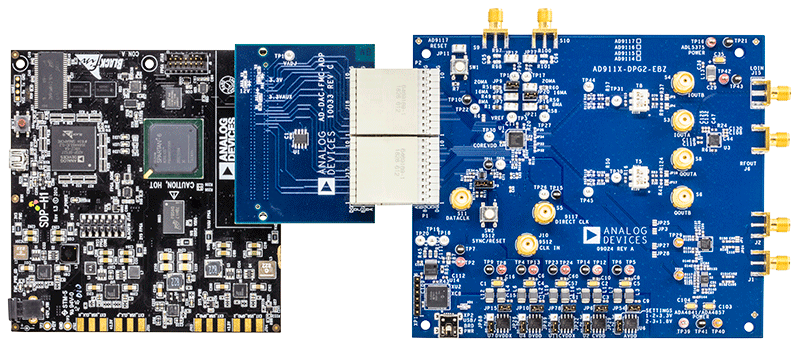

AD911x Evaluation Board - Top View AD911x Evaluation Board - Bottom View AD911x Evaluation Board - Angle View AD911x Evaluation Board Kit - Top View AD911x Evaluation Board Kit - Angle View
SDP-H1
高速コントローラ・ボード
SDP-H1 - Angle View SDP-H1 - Top View SDP-H1 - Bottom View SDP-H1 (Group) SDP-H1 (Group) SDP-H1 (Group)
