AD9778A

製造中

D/Aコンバータ、14ビット、1.0GSPS、デュアル

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低消費電力：1.0W＠1GSPS、600mW＠500MSPS、フル動作条件
  • シングル・キャリアWCDMA ACLR＝80dBc＠80MHz IF
  • アナログ出力：8.7～31.7mAで調節可能、RL＝25～50Ω
  • 新しい2×/4×/8×インターポレータ／コース複素変調器により、
    DAC帯域幅のどこでもキャリアを設定可能
  • 補助DACにより外付けVGAの制御とオフセット制御が可能
  • マルチチップ同期インターフェース
  • 高性能、低ノイズのPLLクロック逓倍器
  • デジタル反転sincフィルタ
  • 100ピン、露出パドル型TQFP

AD9776A/AD9778A/AD9779Aは、高ダイナミック・レンジのデュアル、12/14/16ビットD/Aコンバータ（DAC）です。サンプル・レートは1GSPSで、ナイキスト周波数までのマルチキャリアを生成できます。複素デジタル変調やゲイン／オフセット補償など、直接変換送信アプリケーションに最適な機能を備えています。DAC出力は、アナログ・デバイセズのADL537x FMODシリーズなどのアナログ直交変調器とシームレスに接続できるように最適化されています。3線式インターフェースによって、数多くの内部パラメータを設定でき、読出しも可能です。フルスケール出力電流は、10～30mAの範囲で設定できます。製品は高度な0.18µm CMOSプロセスによって製造されており、1.8V電源と3.3V電源で動作し、合計消費電力は1.0 Wです。100ピンTQFPパッケージで提供しています。

製品のハイライト

  • 超低ノイズと優れた相互変調歪み（IMD）性能により、ベースバンドから高中間周波数までのワイドバンド信号の高品質合成が可能です。
  • 独自のDAC出力スイッチング技術により、動的性能が向上します。
  • 電流出力は、さまざまなシングルエンド回路または差動回路設計用に簡単に設定できます。
  • 調整可能なセットアップ／ホールドを備えたCMOSデータ入力インターフェースを提供します。
  • 新しい2×/4×/8×のインターポレータ／コース複素変調器により、DAC帯域幅のどこでもキャリアを設定できます。

アプリケーション

  • 無線インフラストラクチャ：WCDMA、CDMA2000、TD-SCDMA、WiMax、GSM、LTE
  • デジタル高／低IF合成
  • 内部デジタル・アップコンバージョン機能
  • 送信ダイバーシティ
  • ワイドバンド通信：LMDS/MMDS、ポイントtoポイント無線

    •
    AD9778A
    D/Aコンバータ、14ビット、1.0GSPS、デュアル
    AD9776A/AD9778A/AD9779A Functional Block Diagram AD9778A Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    アプリケーション・ノート 2

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    評価用ソフトウェア 1

    Ace Evaluation Software

    Run this executable to install ACE on your computer for product evaluation.

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    オペアンプ（OPアンプ） 2
    AD8021
    		製造中 オペアンプ、16ビット・システム用、ローノイズ、高速
    ADA4897-1
    		新規設計に推奨 オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力
    クロックIC 6
    AD9510
    		新規設計に推奨 クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力
    AD9511
    		新規設計に推奨 クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力
    AD9512
    		新規設計に推奨 クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力
    AD9513
    		新規設計に推奨 クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力
    AD9514
    		新規設計に推奨 クロック分配IC、1.6GHz、分周器、遅延調整、3出力
    AD9515
    		新規設計に推奨 1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力
    変調器 ＆ 復調器 15
    ADL5370
    		製造中 直交変調器、300～1000MHz
    ADL5371
    		新規設計に推奨 直交変調器、500～1500MHz
    ADL5372
    		製造中 直交変調器、1500～2500MHz
    ADL5373
    		製造中 直交変調器、2300～3000MHz
    ADL5374
    		製造中止 直交変調器、3000～4000MHz
    ADL5375
    		製造中 ブロードバンド直交変調器、400MHz～6GHz
    AD8349
    		製造中 ダイレクト・アップコンバージョン直交変調器、700MHz～2.7GHz
    ADL5385
    		新規設計に推奨 直交変調器、30～2,200MHz
    ADL5386
    		製造中止 直交変調器、50MHz～2,200MHz、検出器 / VVA内蔵
    ADRF6701
    		製造中止 直交変調器、400 MHz～1,250 MHz、フラクショナル-N・PLLおよびVCO内蔵（750 MHz～1,150 MHz）
    ADRF6702
    		製造中止 直交変調器、1,200 MHz～2,400 MHz、フラクショナルN・PLL（1550MHz～2150MHz）およびVCO内蔵
    ADRF6703
    		製造中止 直交変調器、1550MHz～2650MHz、フラクショナルN・PLL（2100MHz～2600MHz）およびVCO内蔵
    ADRF6704
    		製造中止 直交変調器、2,050 MHz～3,000 MHz、フラクショナル-N・PLLおよびVCO内蔵（2,500 MHz～2,900 MHz）
    AD8345
    		製造中 RF / IF直交変調器、140MHz～1GHz、低いLO駆動レベルで動作
    AD8346
    		製造中 ダイレクト・コンバージョン直交変調器、2.5GHz
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    EVAL-AD9778A

    AD9778A Evaluation Board

    今すぐ購入 詳細を表示

    機能と利点

    • Evaluation board for the AD9776A/AD9778A/AD9779A
    • Includes options to evaluate
      DAC only
      DAC and ADL5375 quadrature modulator
    • USB interface for configuration
    • On-board or external power supply regulation
    • On-board or external clock distribution
    • Data pattern generator and SPI software interfaces

    製品詳細

    This page contains evaluation board documentation and ordering information for evaluating the AD9778A.

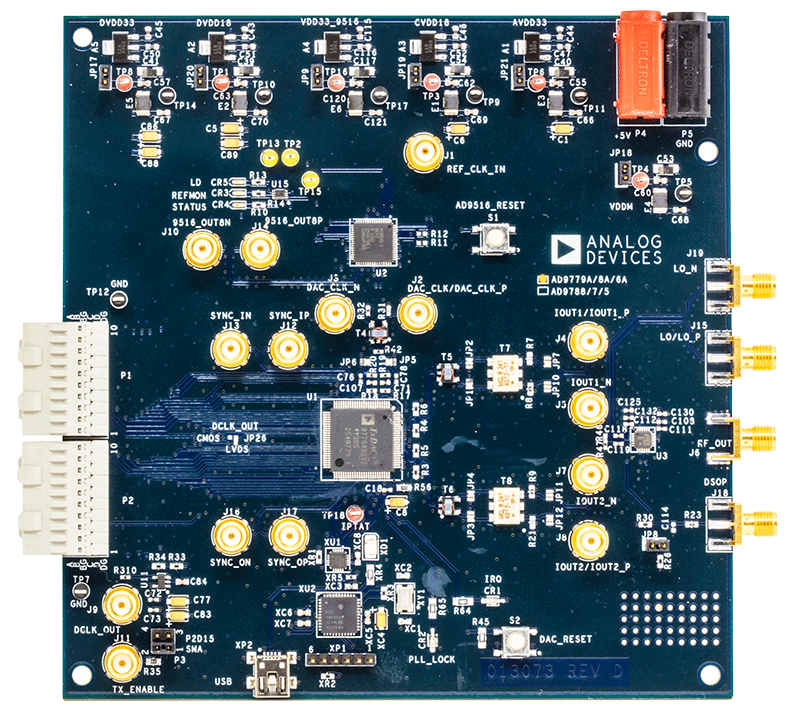

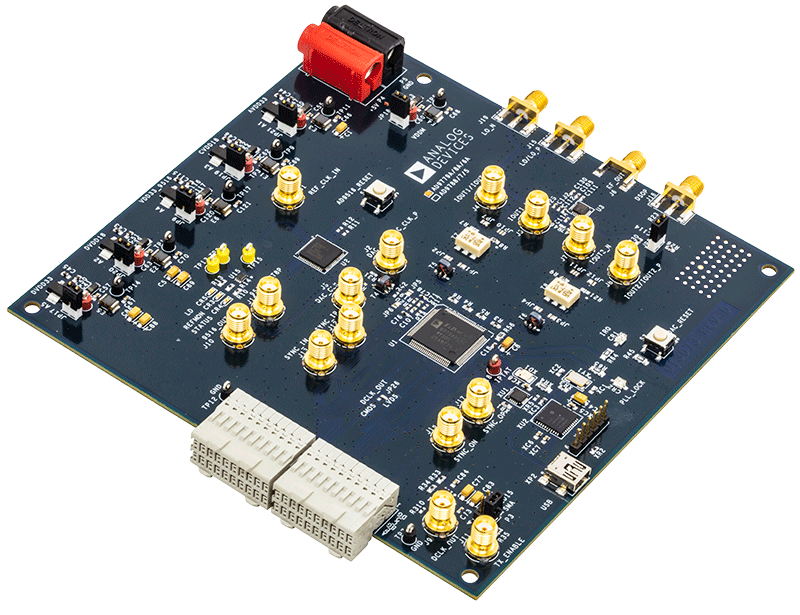

    EVAL-AD9778A
    AD9778A Evaluation Board

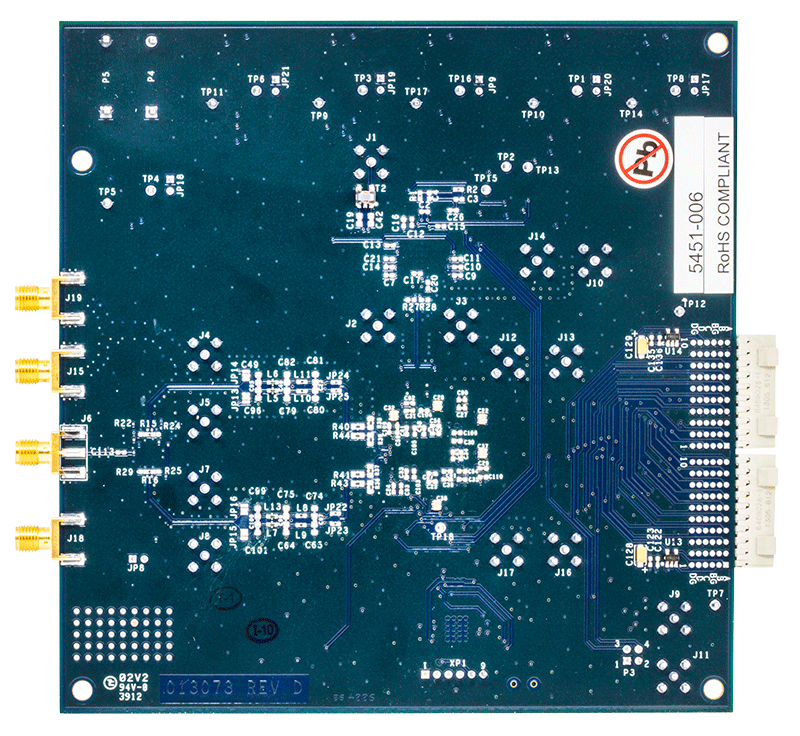

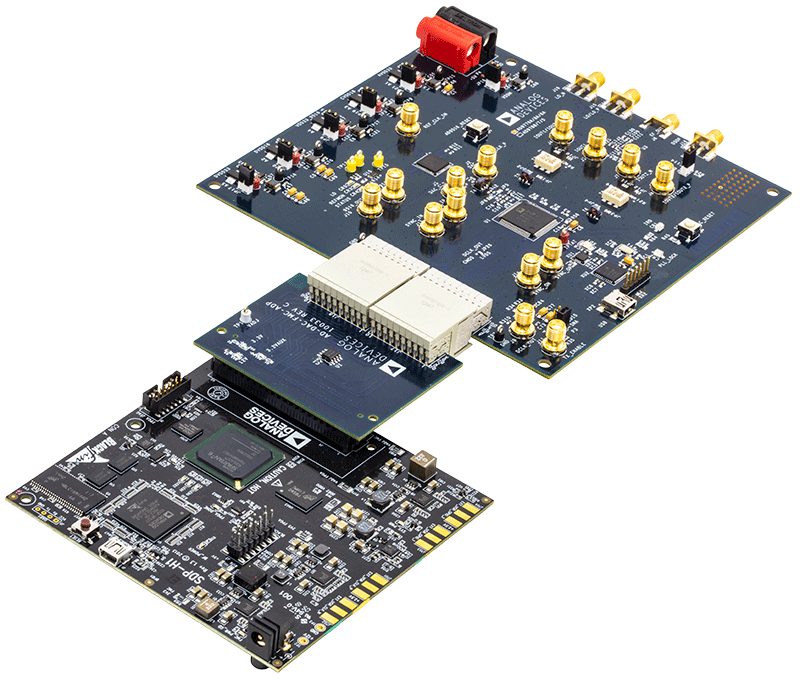

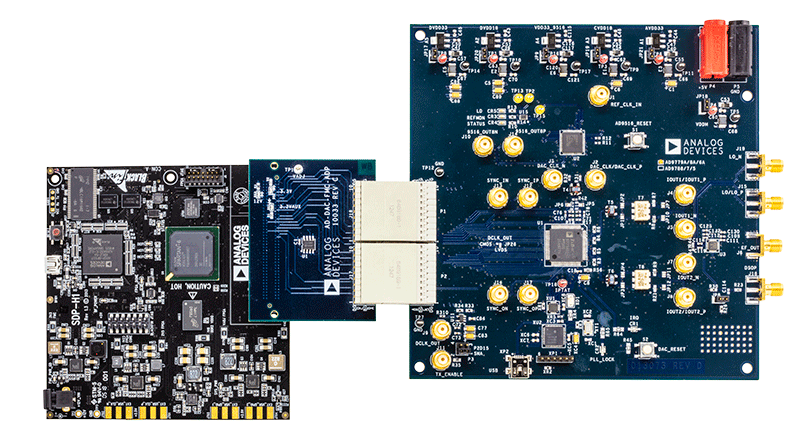

    EVAL-AD9779A Evaluation Board EVAL-AD9779A Evaluation Board - Top View EVAL-AD9779A Evaluation Board - Bottom View EVAL-AD9779AKIT EVAL-AD9779AKIT - Top View
