特長
- DOCSIS 3.0性能:4本のQAMキャリア
- 全帯域(47MHz~1GHz)でのACLR
- −75 dBc @ fOUT = 200 MHz
- −72 dBc @ fOUT = 800 MHz(ノイズ)
- −67 dBc @ fOUT = 800 MHz(高調波)
- イコライザ前のMER = 42dB
- 全帯域(47MHz~1GHz)でのACLR
- オンチップとバイパス可能:
- 4QAMエンコーダ、SRRCフィルタ、16×~512×、インターポーレーション、レート・コンバータとモジュレータ
- 柔軟なデータ・インターフェース:4、8、16、32ビット幅、パリティ付
- 消費電力:1.6 W(IFS = 20 mA、fDAC = 2.4 GHz、LVDSインターフェース)
- fS ミックス・モードによりダイレクトRF合成に対応
- 内蔵自己テスト(BIST)は以下をサポート:
- 入力接続チェック
- 内部ランダム・データ発生機能

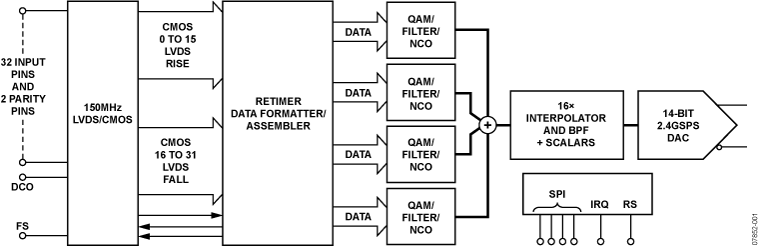

AD9789は、柔軟なQAMエンコーダ/インターポーレータ/アップコンバータと、2400MSPS、14ビットのRF用D/Aコンバータ(DAC)の組み合わさった製品です。柔軟なデジタル・インターフェースは、最大4チャンネルの複素データを受け入れることが出来ます。QAMエンコーダは、全ての標準に対するSRRCフィルタ係数を備えた16、32、64、128、256のコンステレーション・サイズをサポートします。
内蔵のレート・コンバータは、広範囲なボー・レートを固定DACクロックとしてサポートします。デジタル・アップコンバータは、チャンネルを0~0.5fDACに置換できます。このことは、4つの隣接チャンネルを、合成して、DC~fDAC/2の何処にでも置換できることを、意味しています。
AD9789は、デバイスの構成とステータス・レジスタ・リードバックのためのシリアル・ペリフェラル・インターフェース(SPI)を備えています。柔軟なデジタル・インターフェースは、4、8、16及び32ビット幅のデータ・バスに対する構成を可能とします。これは、実数または複素データに対応します。
AD9789は1.5V、1.8Vまたは3.3V電源で動作し、トータルの消費電力は1.6Wです。この製品は、低熱インピーダンスで、パッケージ・寄生を低減した、164ボールのチップ・スケール・パッケージ・ボール・グリッド・アレイで供給されます。特別な電源投入シーケンスは必要ありません。パワーアップ時のクロック受信回路は、スタート・アップ・ノイズを避けるためにミュート状態になります。
製品のハイライト
- 高集積、構成可能なQAMマッパー、インターポーレーション、及び1~4DOCSISまたはブロックでのDVB互換チャンネルのダイレクト・シンセシスのためのアップコンバータ
- 低ノイズとIMD(インター・モジュレション・ディストーション)性能によって、最大1GHzの広帯域信号の高品質合成を可能とする
- 柔軟なデータ・インターフェースは、優れたSFDRのためのLVDS、または厳しいアプリケーションを軽減するCMOS入力データをサポートします。
- インターフェースは、4ビット~32ビットのワードに構成可能で、最大150MHzCMOS及び150MHzLVDSダブル・データレート(DDR)で動作することが可能です。
- CMOSプロセスで製造され、AD9789はダイナミック性能をさらに高めるため、弊社独自のスイッチング技術を用いています。
アプリケーション
- ブロードバンド通信システム
- CMTS/DVB
- 携帯電話インフラストラクチャ
- ポイントtoポイント無線
