AD7177-2: 32ビット、10 kSPS、100 μs セトリング、 真のレールtoレール・バッファ付きΣΔ ADC (Rev. 0)3/1/2015PDF897 K
製品概要
機能と利点
- 32ビット・データ出力
- 高速で柔軟な出力レート：5SPS～10kSPS
- チャンネル・スキャン・データ・レート：10kSPS/チャンネル（セトリング時間100μs）
- 性能仕様
- ノイズ・フリー・ビット数：19.1＠10kSPS
- ノイズ・フリー・ビット数：20.2＠2.5kSPS
- ノイズ・フリー・ビット数：24.6＠5SPS
- INL：FSRの±1ppm
- 50Hzと60Hzのフィルタ除去比：85dB＠50msセトリング
- ユーザー設定可能な入力チャンネル
- 2完全差動チャンネル又は4シングル・エンド・チャンネル
- クロスポイント・マルチプレクサ
- 2.5Vリファレンスを内蔵（ドリフト±2ppm/℃）
- 真のレールtoレールのアナログ入力バッファとリファレンス入力バッファ
- 内部または外部クロック
- 詳細ついては、データシートを参照してください
製品概要
AD7177－2は32ビット低ノイズ、高速セトリング時間のマルチプレクス型2/4（完全差動／擬似差動）チャンネルΣΔ型A/Dコンバータ（ADC）で、狭帯域入力信号を対象としています。データが完全に安定する最大チャンネル・スキャン・データ・レートは10kSPS（100μs）です。出力データ・レートは5SPS～10kSPSの範囲です。
AD7177-2は主なアナログ／デジタル信号処理ブロックを内蔵しており、ユーザーは使用する各アナログ入力チャンネルの個別の構成を設定することができます。各機能はチャンネルごとにユーザー選択可能になっています。アナログ入力と外部リファレンス入力に内蔵されている真のレールtoレール・バッファにより高インピーダンス入力の駆動が容易です。内蔵された高精度2.5V、低ドリフト（2ppm/℃）バンド・ギャップ・リファレンス（出力リファレンス・バッファ付き）は、機能を追加し、外付け部品数を削減します。
デジタル・フィルタにより27.27SPSの出力データ・レートで50Hzおよび60Hzの同時除去が可能です。ユーザーはアプリケーションの中の各チャンネルの要求に応じて、それぞれ異なるフィルタ・オプションを切り替えることができます。ADCは選択した各チャンネルを通して自動的に切り替えます。さらにデジタル処理機能にはチャンネルごとに調整可能なオフセット調整、ゲイン調整用レジスタがあります。
デバイスは電源AVDD1＝5VあるいはAVDD1/AVSS＝±2.5Vと電源AVDD2/IOVDD＝2V～5Vで動作します。規定の動作温度範囲は－40℃～＋105℃です。AD7172-2は24ピンTSSOPパッケージを採用しています。
アプリケーション
- プロセス・コントロール：PLC/DCSモジュール
- 温度および圧力測定
- 医療および科学技術のマルチチャンネル測定器
- クロマトグラフィ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

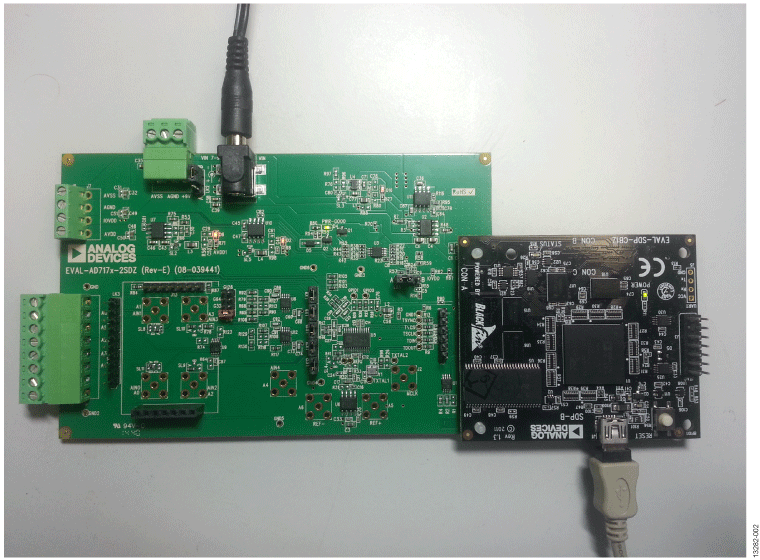

評価キット (1)
