LT4321

PoE 理想二极管桥控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 减少热量,消除热设计问题
  • 较大限度地提高电源效率
  • 低于 800μA 的静态工作电流
  • 可完全兼容 IEEE 802.3 检测和分级标准
  • 当与一个受电设备 (PD) 控制器配对使用时符合 IEEE 802.3 标准
  • 适合两对线和四对线 PoE 应用
  • 可兼容 PoE、PoE+ 和 LTPoE++
  • 100V 绝对最大电压
  • H 级版本可运作至高达 125ºC
  • 16 引脚 4mm x 4mm QFN 封装
更多细节
show more Icon

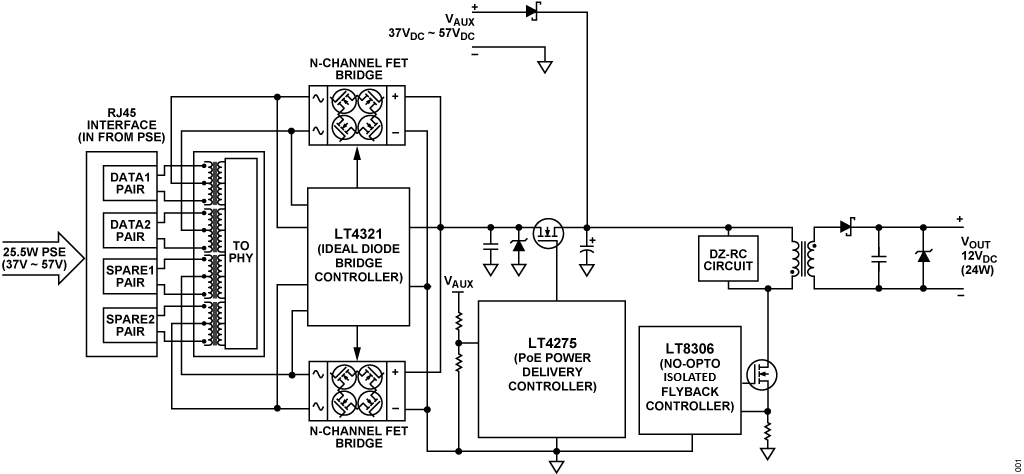

LT4321 是一款双路理想二极管桥控制器,其可使一部以太网供电 (PoE) 受电设备 (PD) 从 RJ-45 数据线对和/或空闲线对接收任一电压极性的电源。LT4321 和 8 个 N 沟道 MOSFET 可替代一个无源 PoE 整流器桥中的 8 个二极管。LT4321 简化了热设计并可增加输送功率。

一个内部充电泵可实现一个全 NMOS 桥,从而免除了体积更大且更加昂贵的 PMOS 开关。LT4321 适合于两对线和四对线应用。高阻抗输入检测引脚可防止在未用线对上出现反向电流。如果电源发生故障或短路,则快速关断以较大限度地抑制反向电流瞬变。与分立式理想二极管桥解决方案不同,LT4321 将在整个瞬变过程中正常运作,而无需使能未通电线对上的 MOSFET。

应用

  • PoE / PoE+ / LTPoE++ 受电设备
  • 电信电源的 DC 极性校正和理想二极管 “或”

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT4321HUF#PBF
  • HTML
  • HTML
LT4321HUF#TRPBF
  • HTML
  • HTML
LT4321IUF#PBF
  • HTML
  • HTML
LT4321IUF#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

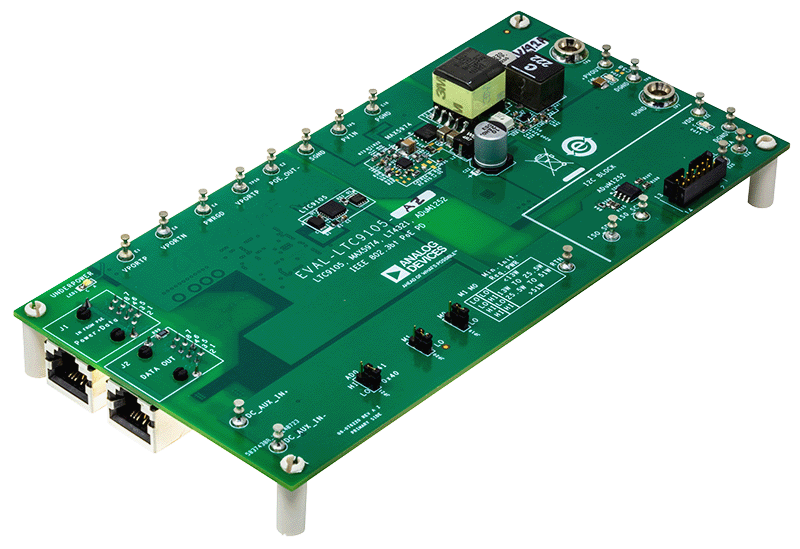

评估套件

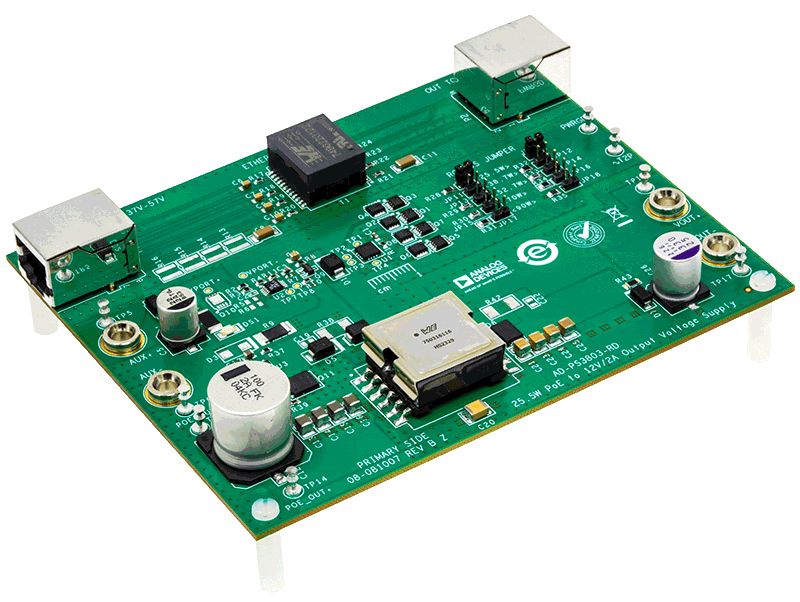

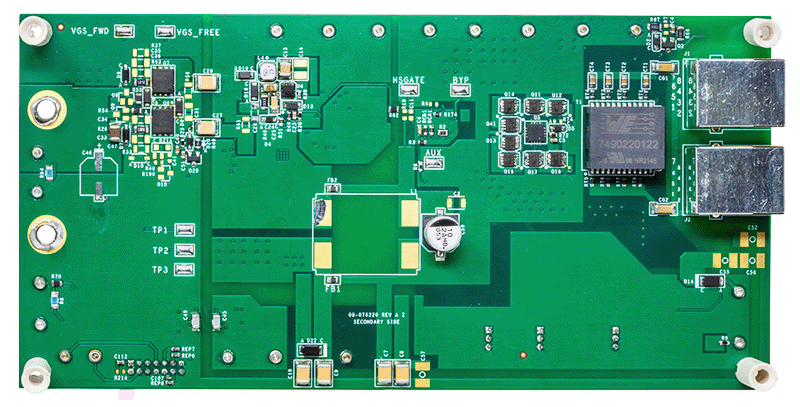

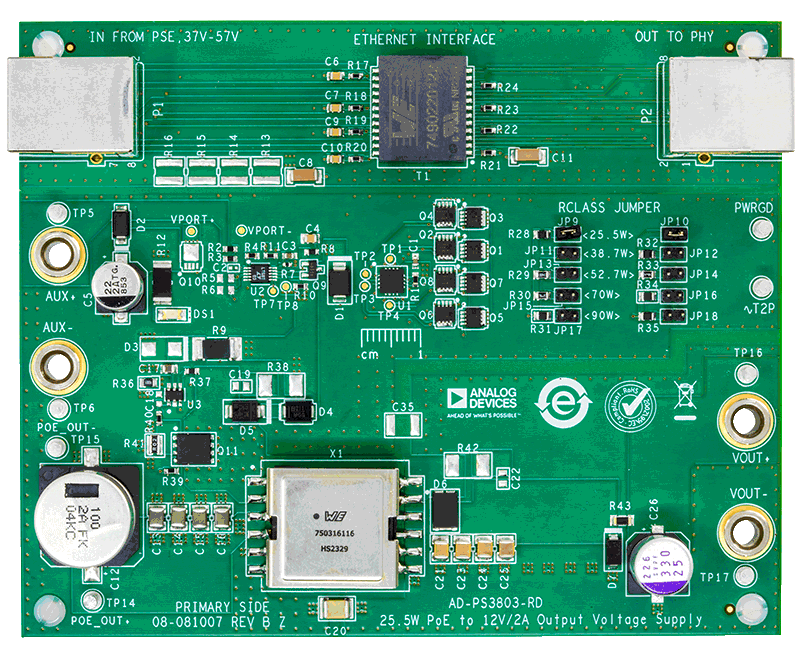

评估套件 17

reference details image

DC2911A

LT4293、LT4321 IEEE 802.3bt 和 LTPoE++ 互操作受电套件

zoom

DC2911A

LT4293、LT4321 IEEE 802.3bt 和 LTPoE++ 互操作受电套件

LT4293、LT4321 IEEE 802.3bt 和 LTPoE++ 互操作受电套件

产品详情

演示电路 2911A 是一款符合 IEEE 802.3bt 标准并可与 LTPoE++ 互操作的以太网供电 (PoE) 受电套件 (PD)。它采用 LT4293 PD 接口控制器和 LT4321 PoE 理想二极管电桥控制器。

LT4293 提供符合 LTPoE++、IEEE 802.3af(PoE,1 型)、IEEE 802.3at(PoE+,2 型)和 IEEE 802.3bt(PoE++,3 和 4 型)标准的接口连接功能。它利用外部低 RDS(ON)(典型值 30mΩ)N 通道 MOSFET 执行热交换功能以提高效率。

电源正常 (PWRGD) 输出指示 PD 控制器已准备好为后端负载提供电源。此信号可用于启用隔离式电源。T2P  输出指示供电设备 (PSE) 提供的可用电源。此信号可将分配的功率从符合 LTPoE++ 或 IEEE 802.3bt 标准的 PSE 传输给下游 PD 电路。

LT4321 控制八个低 RDS(ON)(典型值 57mΩ)N 通道 MOSFET 以进一步提高端到端功率传输效率并简化热设计。此解决方案可替代被动 PoE 整流器电桥中常见的八个二极管。

DC2911A 可通过 RJ45 连接器 (J1) 接受由 PSE 输送的高达 90W 的电源,或使用辅助电源输入接受本地 48V 直流电源。当同时连接这两个电源时,辅助电源输入优先于 PoE 输入。

reference details image

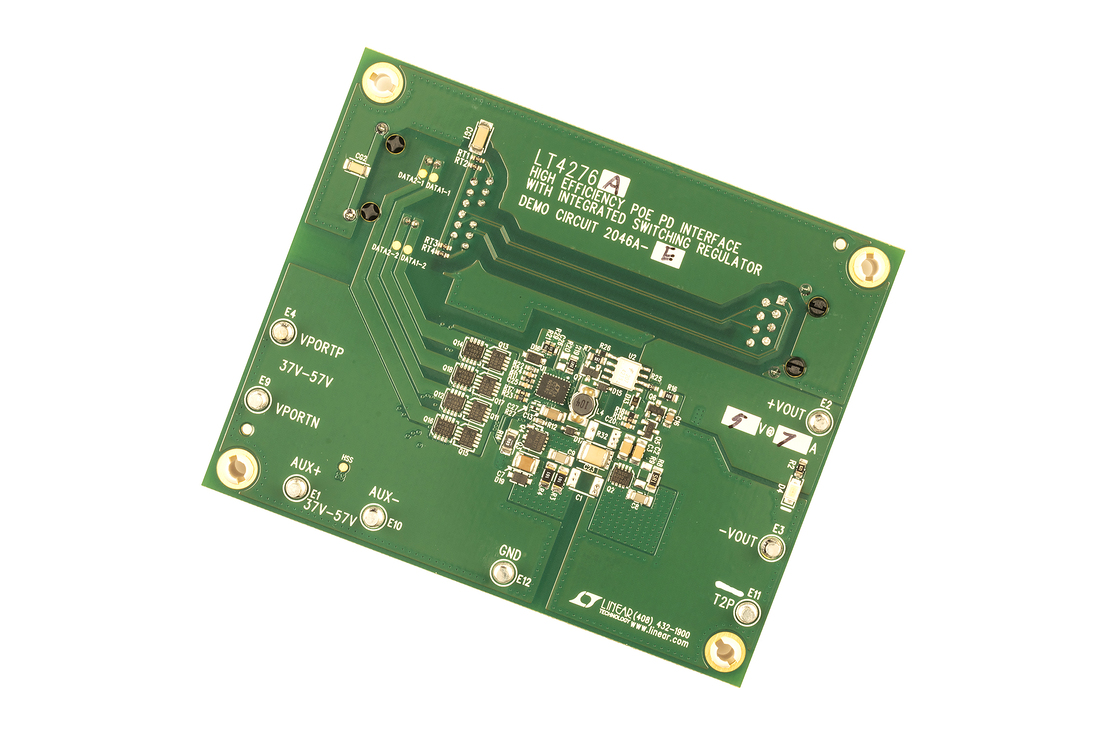

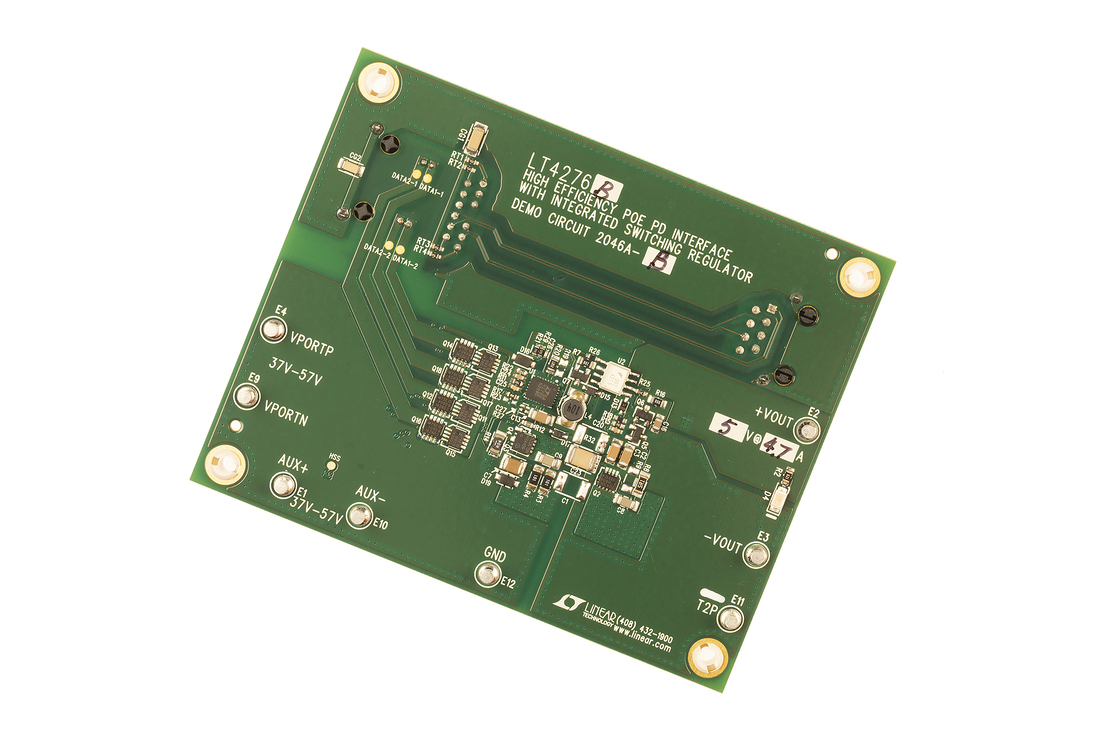

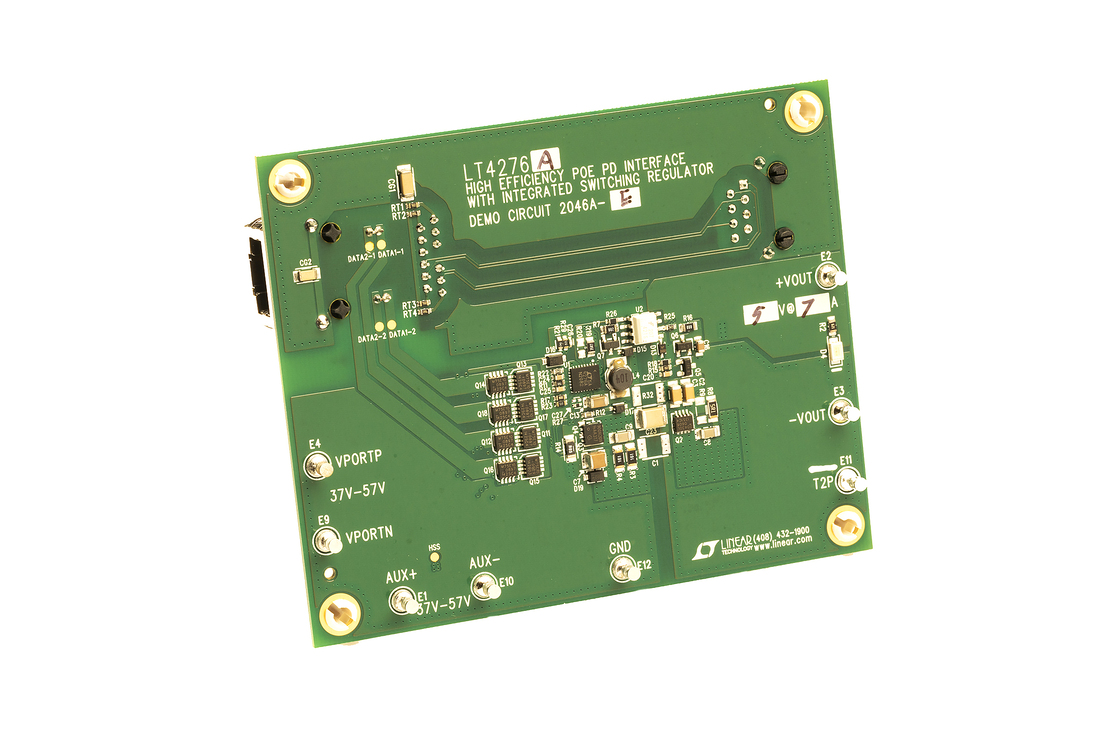

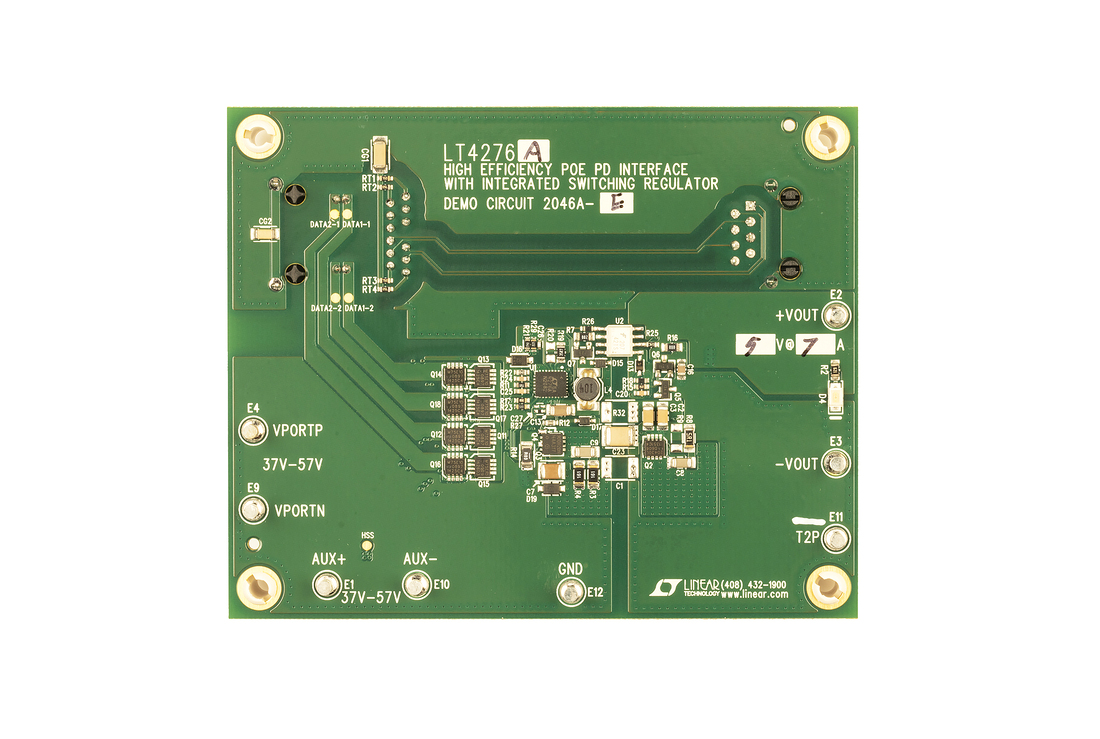

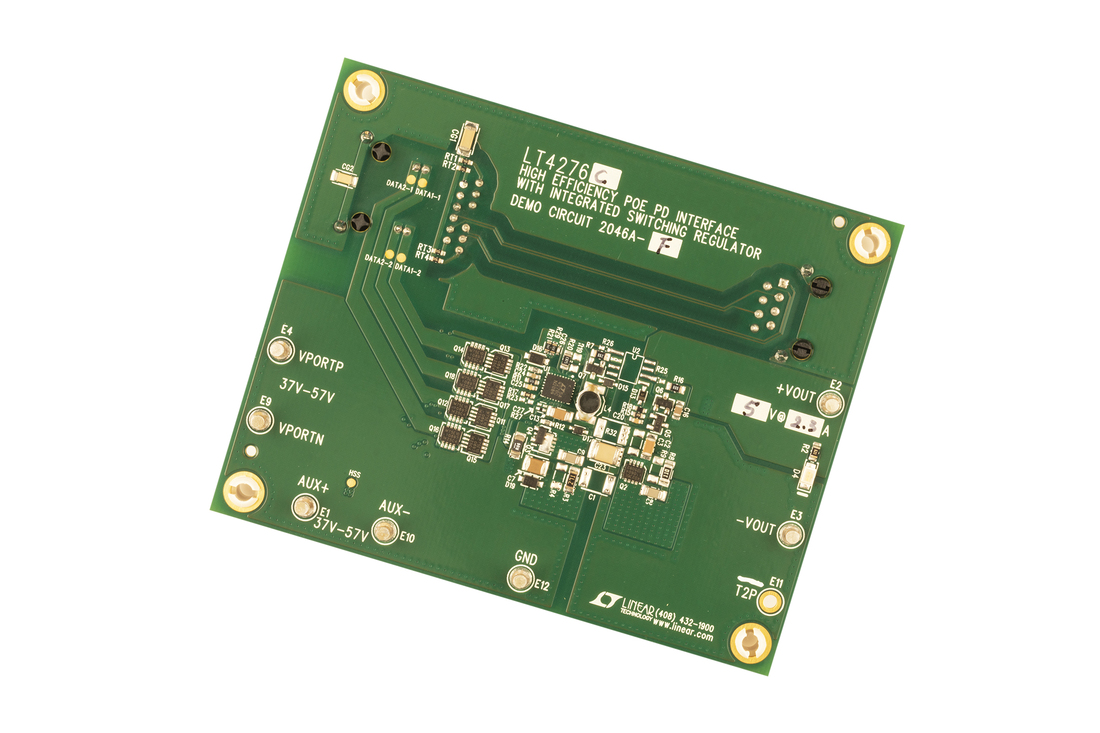

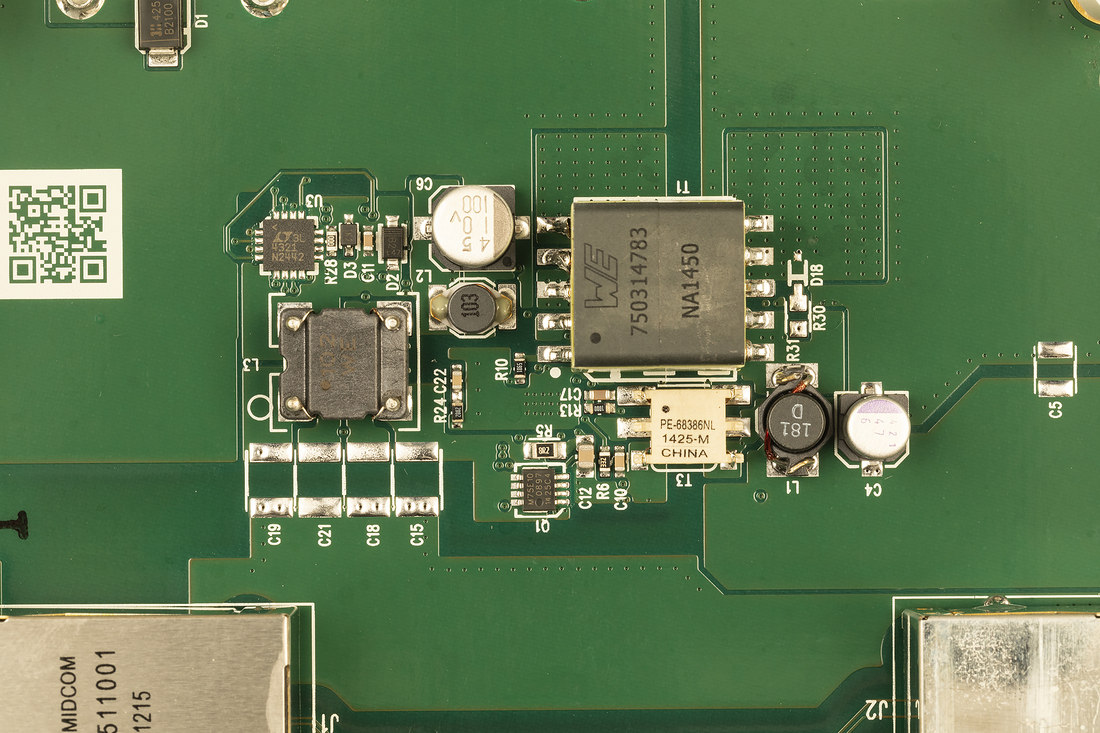

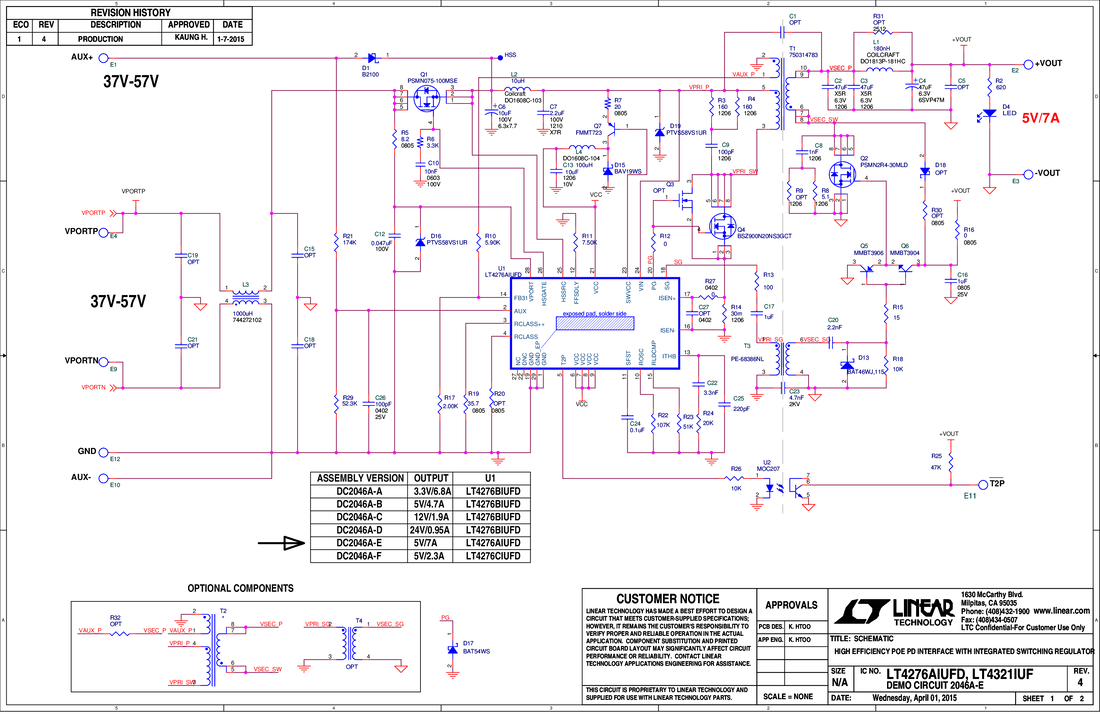

DC2046A-E

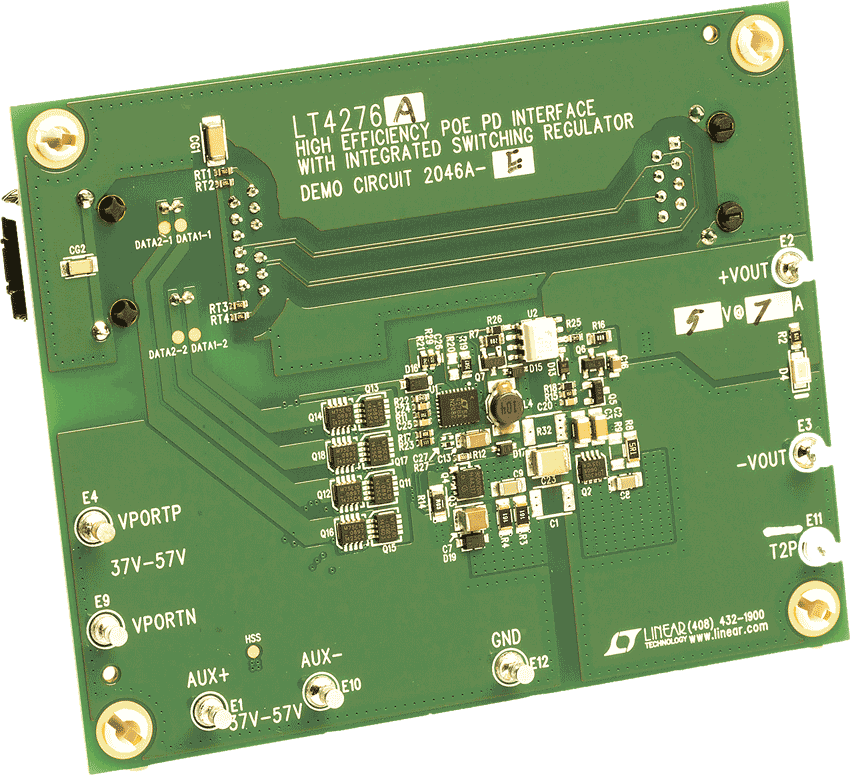

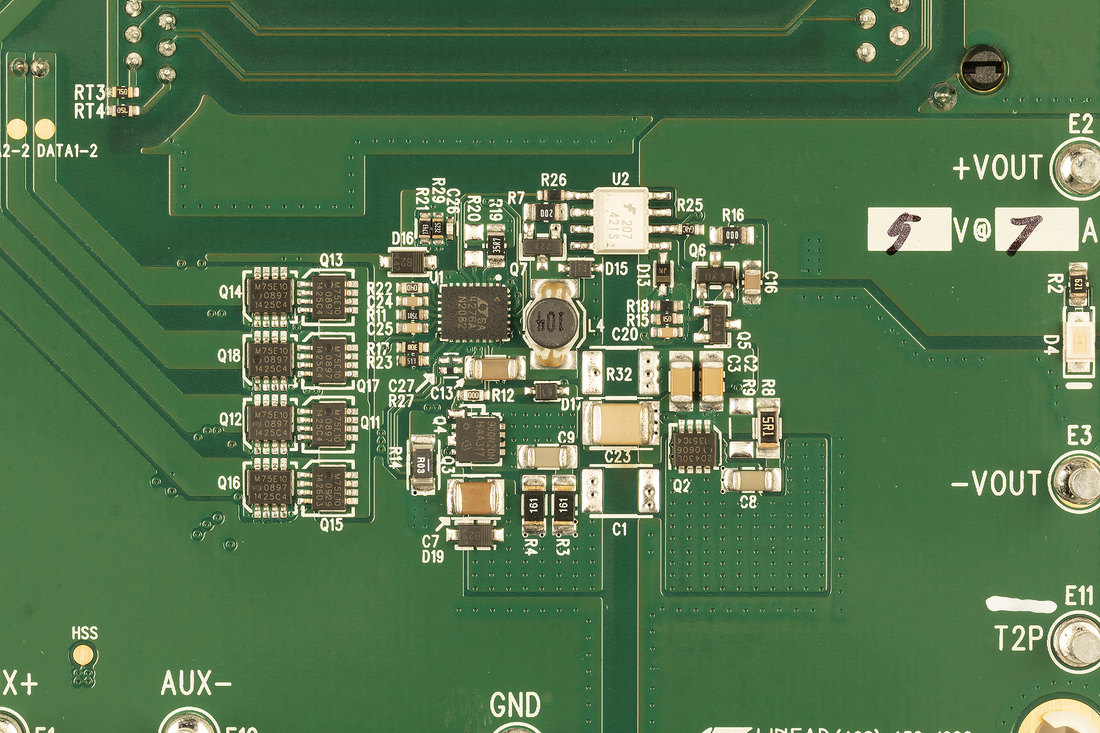

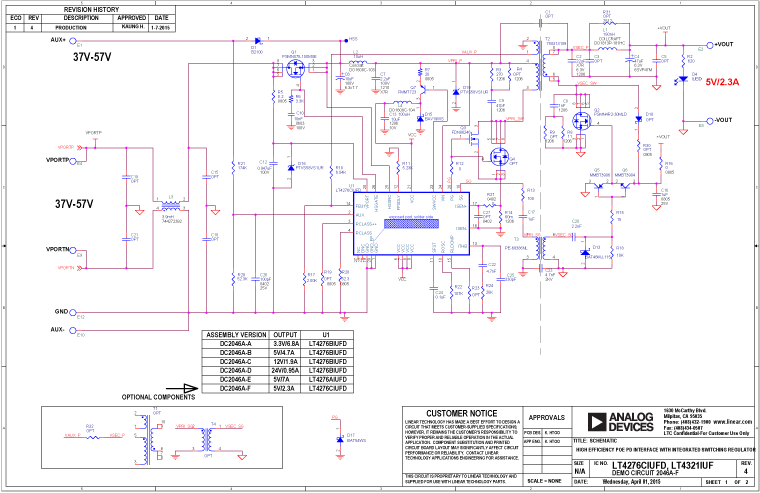

LT4276A/LT4321演示板 | 集成DC/DC和理想二极管电桥的LTPoE++(38.7W、5V/7A)PD

zoom

DC2046A-E

LT4276A/LT4321演示板 | 集成DC/DC和理想二极管电桥的LTPoE++(38.7W、5V/7A)PD

LT4276A/LT4321演示板 | 集成DC/DC和理想二极管电桥的LTPoE++(38.7W、5V/7A)PD

产品详情

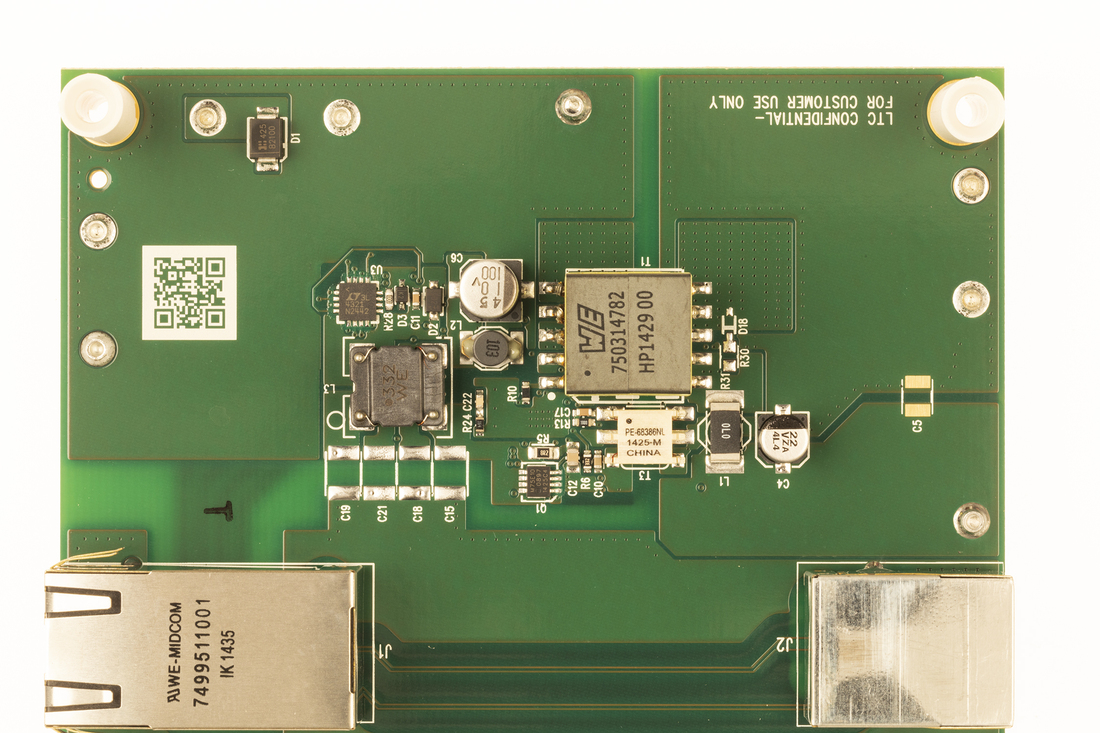

演示电路2046A-E是一款集成隔离电源的PoE受电设备(PD),采用同步反激式拓扑,内置LT4276和理想二极管电桥控制器(LT4321)。





reference details image

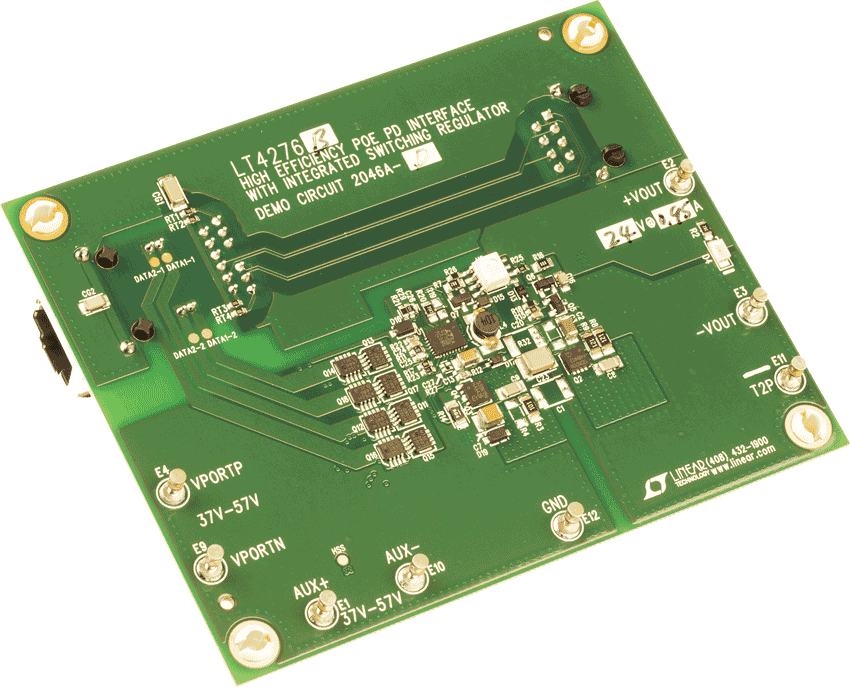

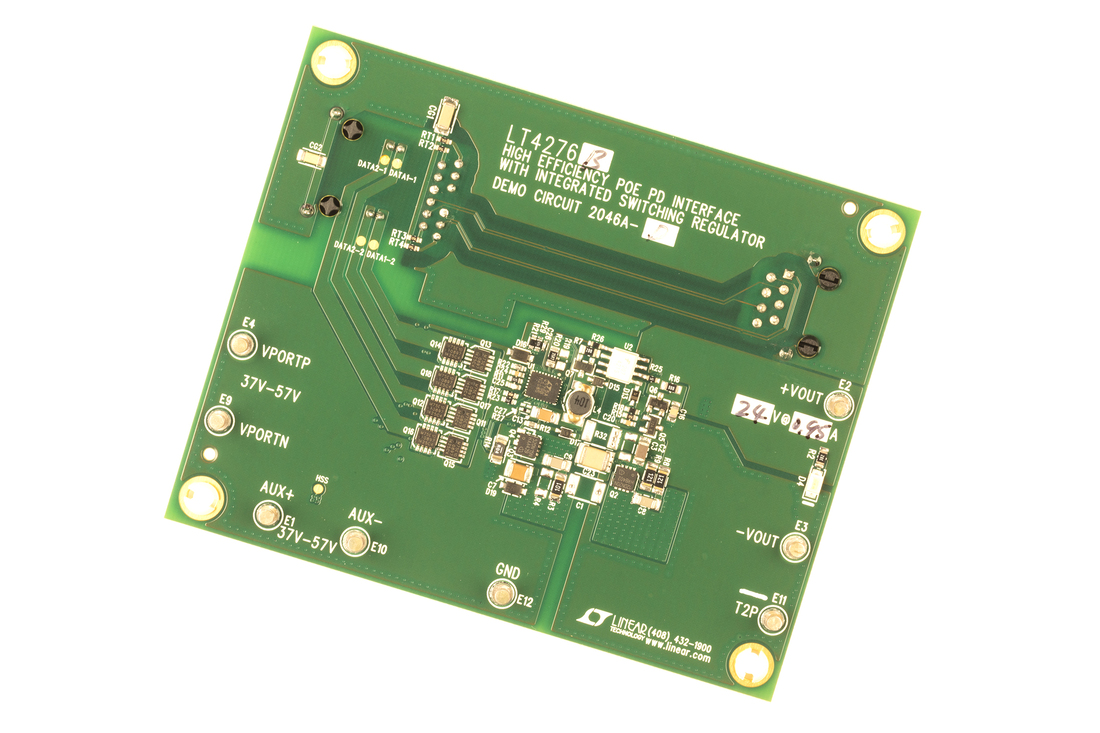

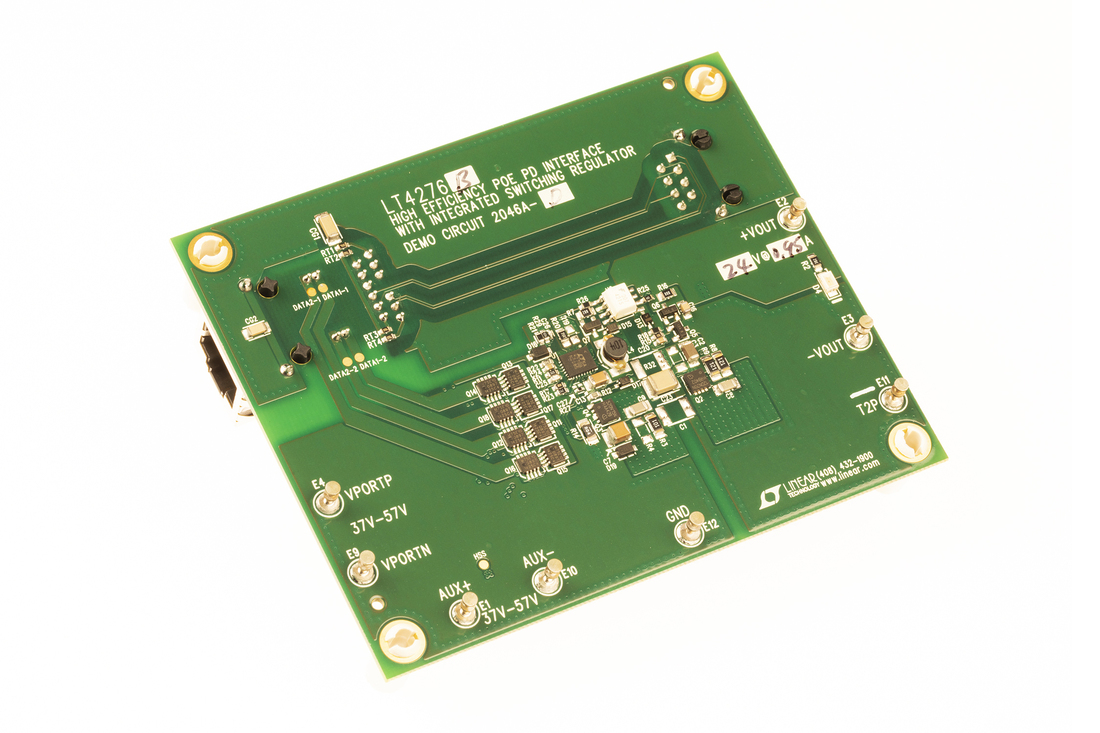

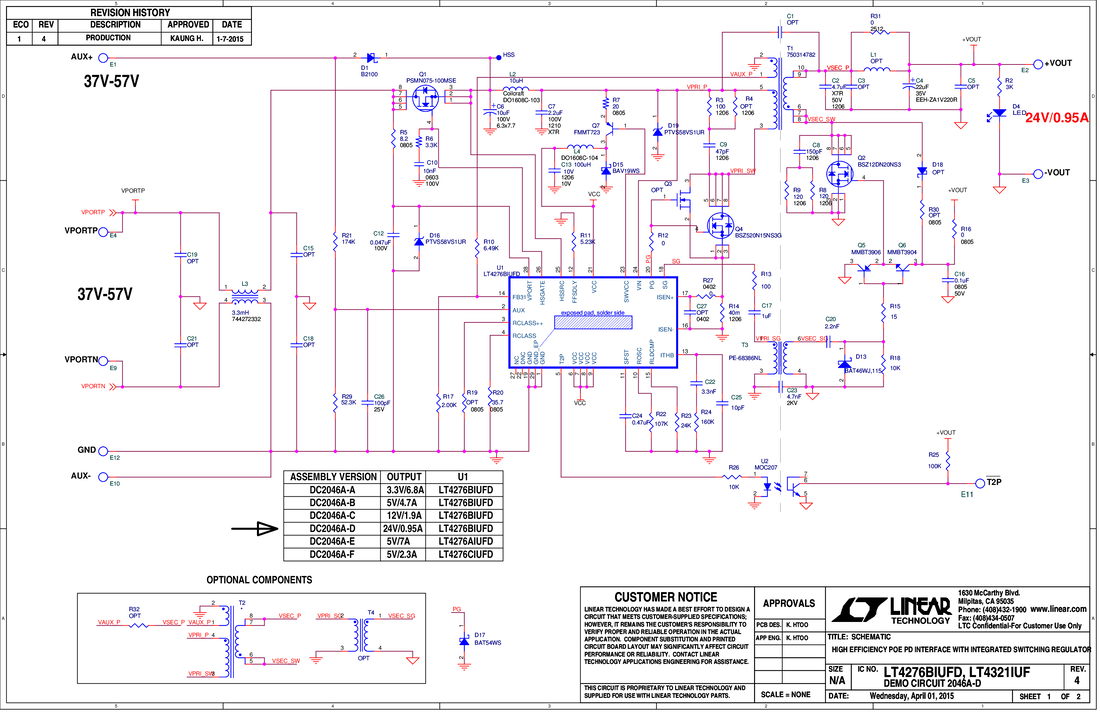

DC2046A-D

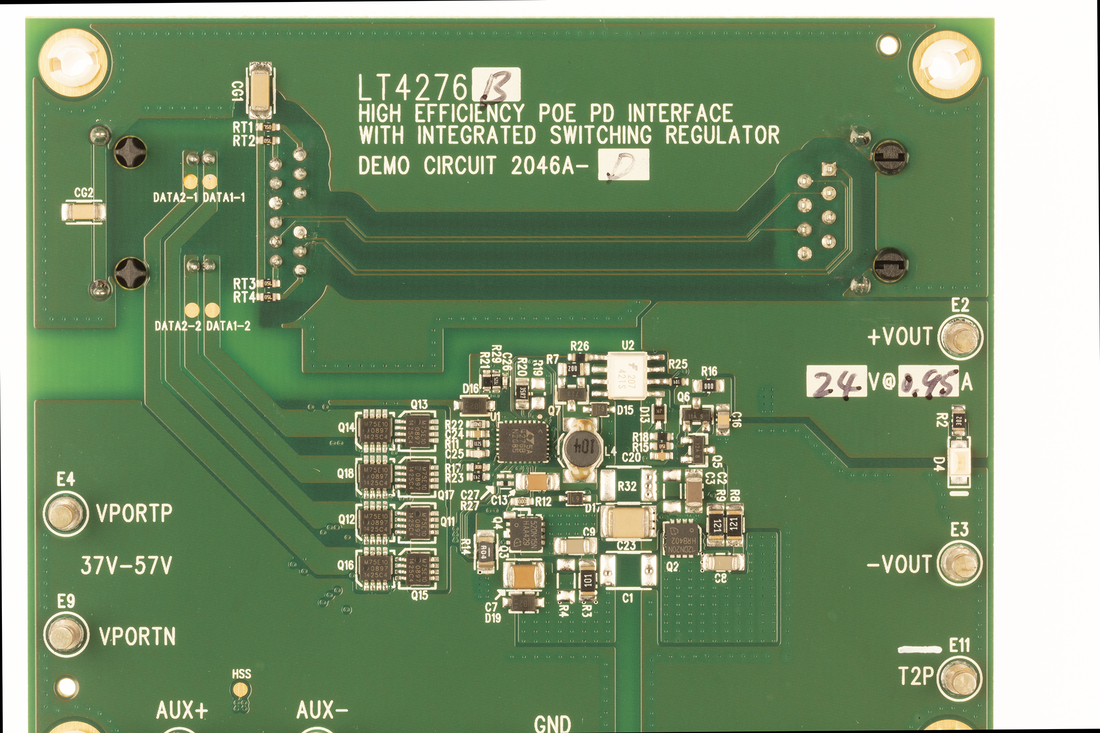

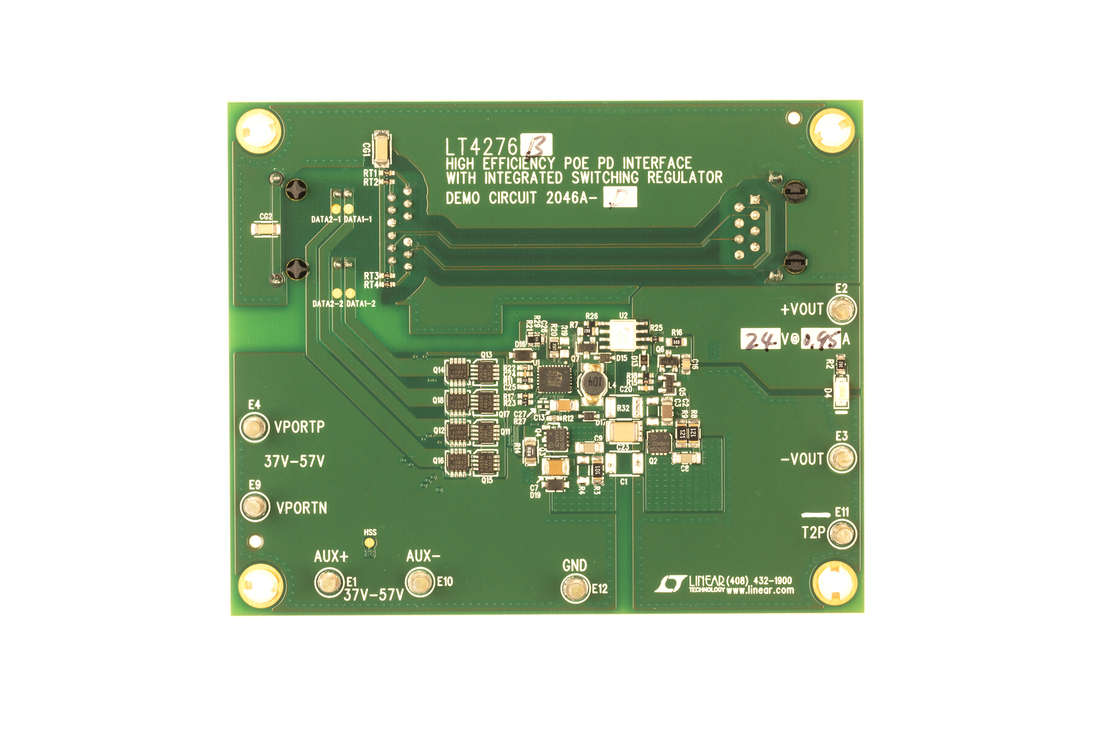

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、24V/1A)PD

zoom

DC2046A-D

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、24V/1A)PD

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、24V/1A)PD

产品详情

演示电路2046A-D是一款集成隔离电源的PoE受电设备(PD),采用同步反激式拓扑,内置LT4276和理想二极管电桥控制器(LT4321)。





reference details image

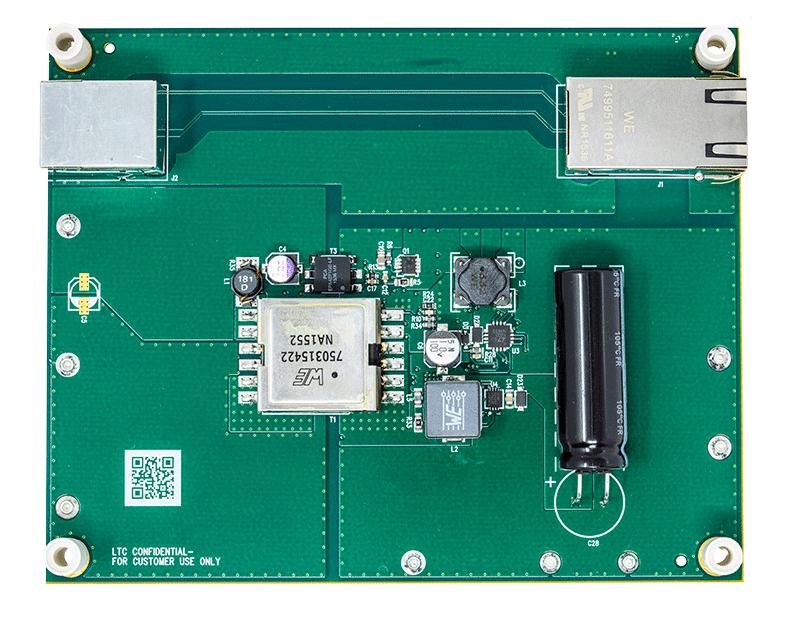

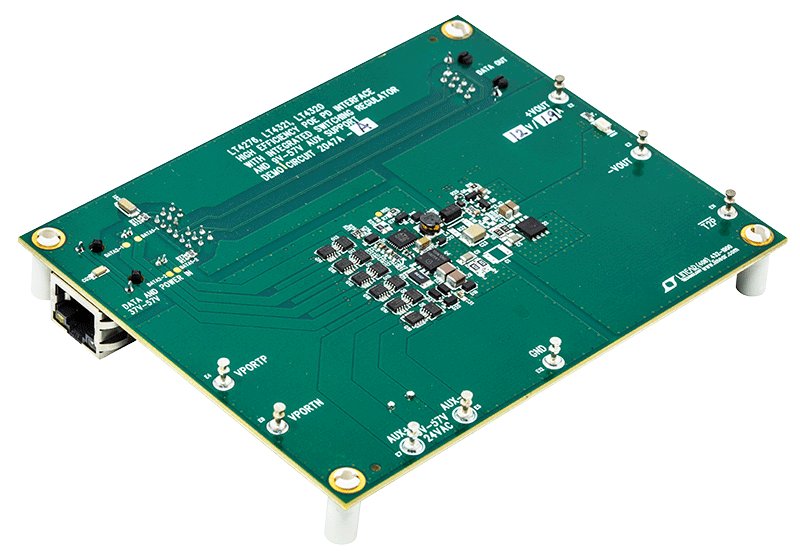

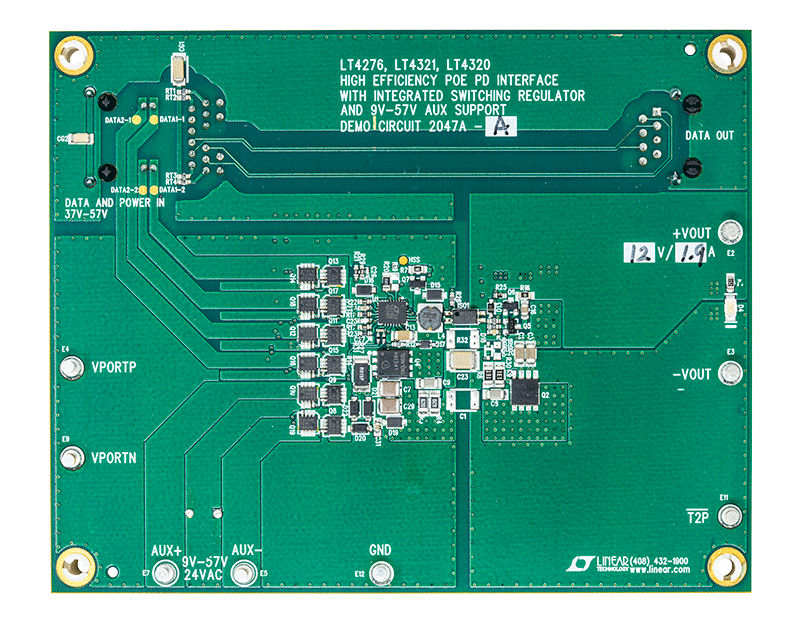

DC2047A-A

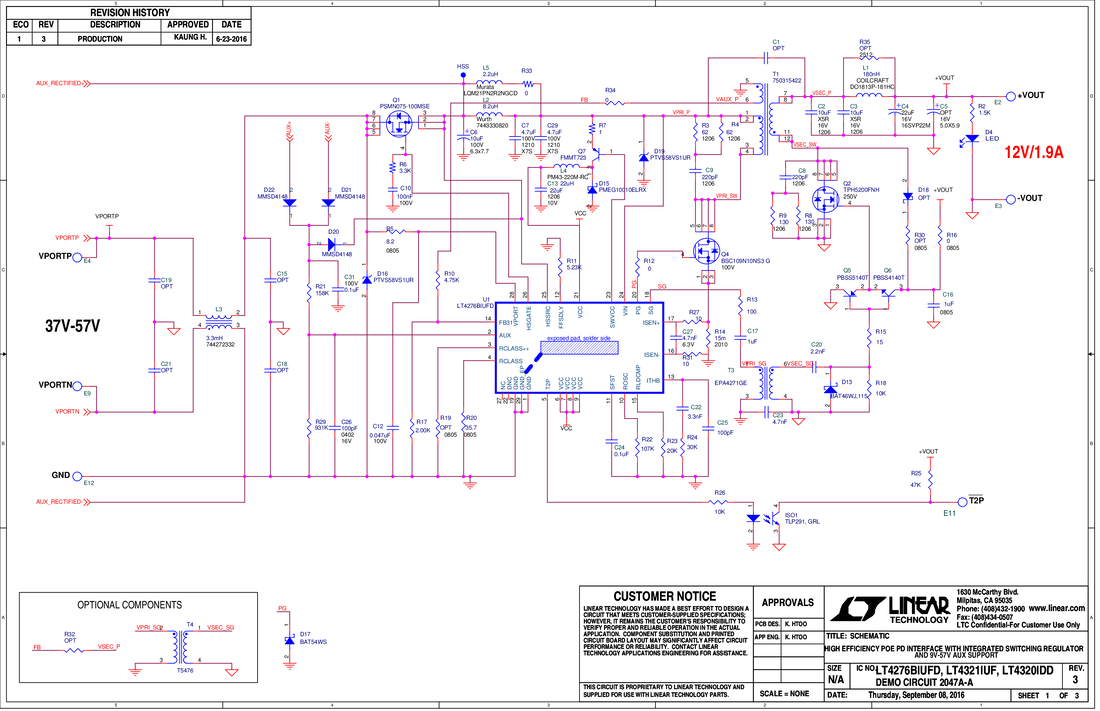

LT4276B/LT4321演示板 | 集成DC/DC、理想二极管电桥和9V-57V AUX的PoE+(25W、12V/1.9A)PD

zoom

DC2047A-A

LT4276B/LT4321演示板 | 集成DC/DC、理想二极管电桥和9V-57V AUX的PoE+(25W、12V/1.9A)PD

LT4276B/LT4321演示板 | 集成DC/DC、理想二极管电桥和9V-57V AUX的PoE+(25W、12V/1.9A)PD

产品详情

演示电路2047A-A是一款兼容IEEE802.3at的以太网供电(PoE)受电设备(PD),支持9-57VDC和24VAC辅助电源输入。它内置LT4276 PD接口和开关稳压器控制器、LT4321 PoE理想二极管电桥控制器和LT4320理想二极管电桥控制器。

reference details image

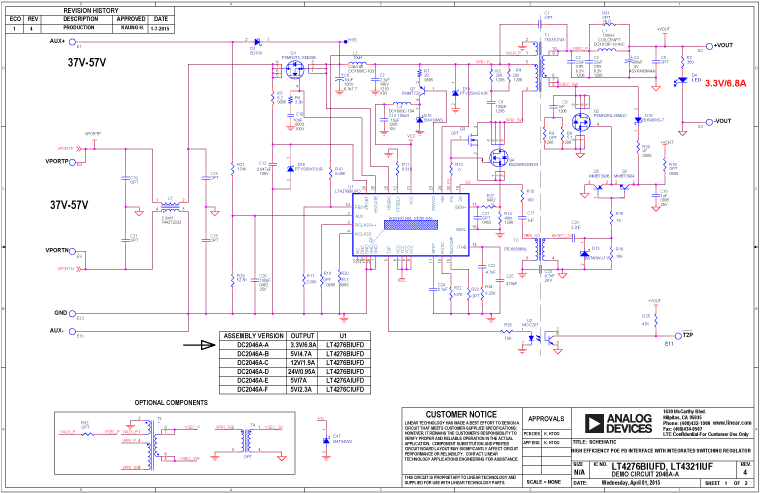

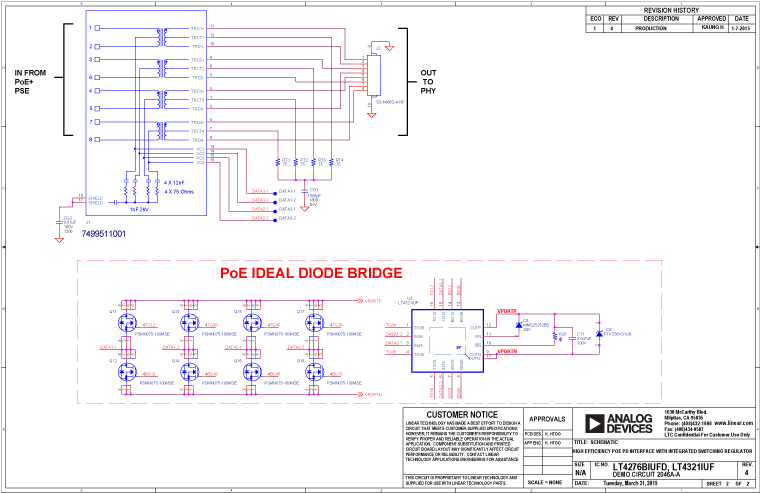

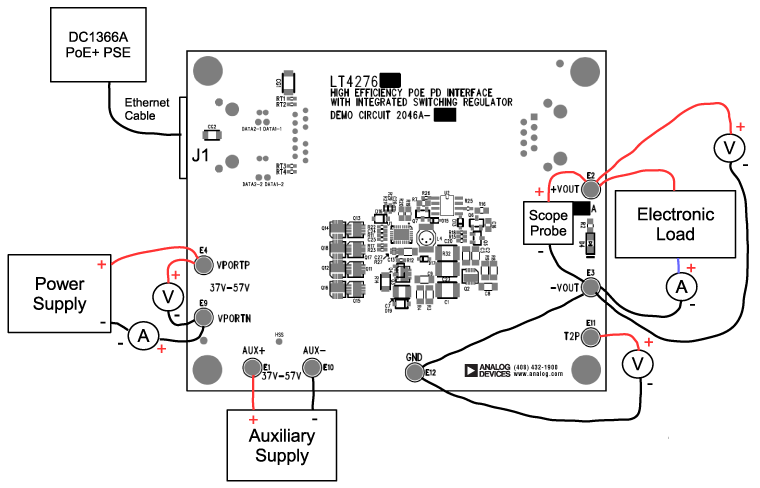

DC2046A-A

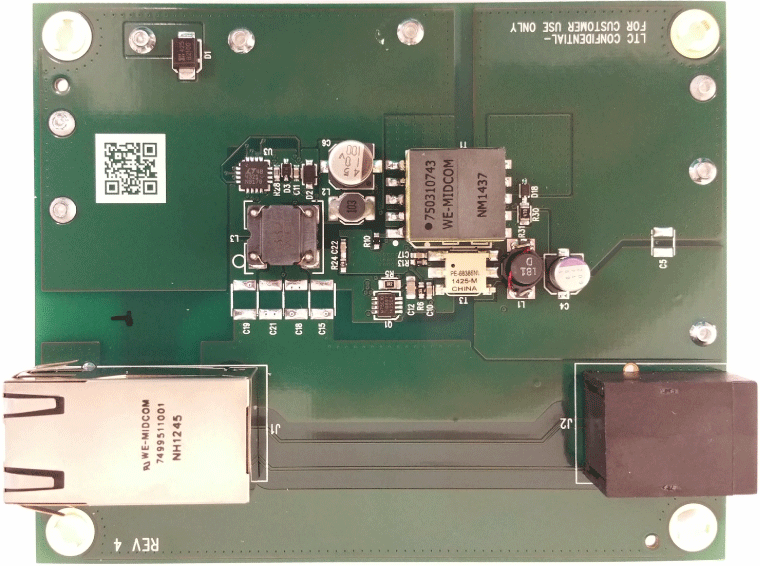

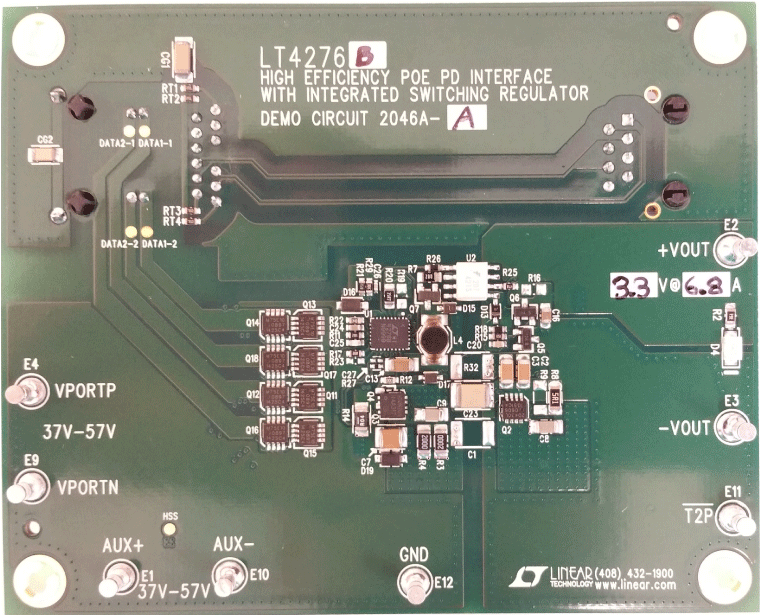

LT4276B/LT4321 演示板 | 集成 DC/DC 和理想二极管电桥的 PoE+(25W、3.3V/6.8A)PD

zoom

DC2046A-A

LT4276B/LT4321 演示板 | 集成 DC/DC 和理想二极管电桥的 PoE+(25W、3.3V/6.8A)PD

LT4276B/LT4321 演示板 | 集成 DC/DC 和理想二极管电桥的 PoE+(25W、3.3V/6.8A)PD

产品详情

演示电路 2046A-A 是一款集成隔离电源的 PoE 受电设备(PD),采用同步反激式拓扑,内置 LT4276 和理想二极管电桥控制器(LT4321)。

reference details image

DC2475A-A

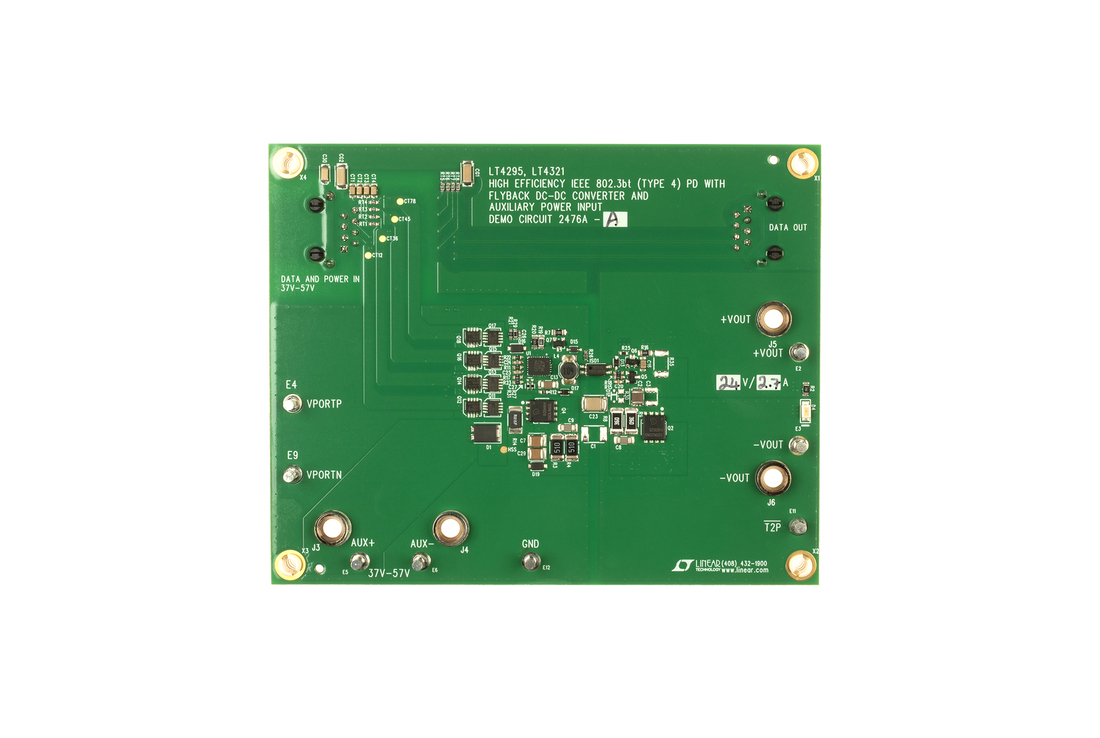

LT4295/LT4321 演示板 | 集成反激式 DC/DC 和理想二极管电桥的 PoE++(40W、12V/3A)PD

zoom

DC2475A-A

LT4295/LT4321 演示板 | 集成反激式 DC/DC 和理想二极管电桥的 PoE++(40W、12V/3A)PD

LT4295/LT4321 演示板 | 集成反激式 DC/DC 和理想二极管电桥的 PoE++(40W、12V/3A)PD

产品详情

演示电路 2475A-A 是一款兼容 IEEE802.3bt(草稿 2.0)的以太网供电(PoE)受电设备(PD)。它内置集成 LT4321 PoE 理想二极管电桥控制器的 LT4295 PD 接口和开关稳压器控制器。





reference details image

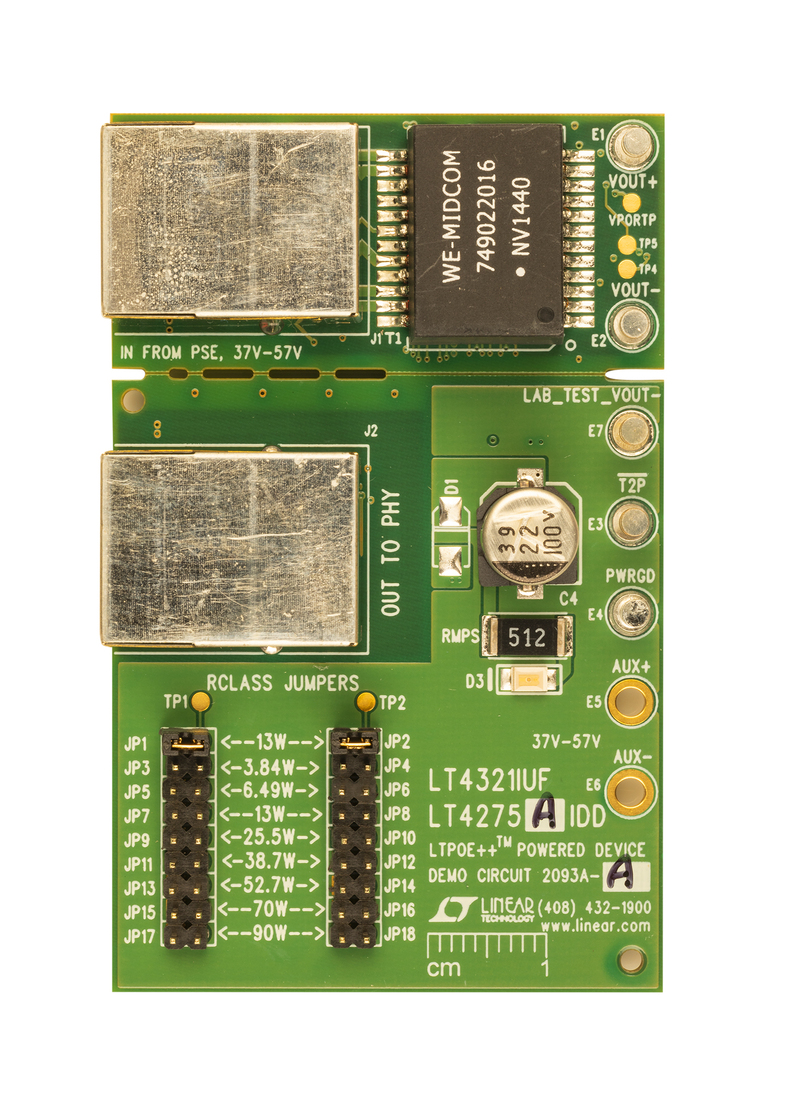

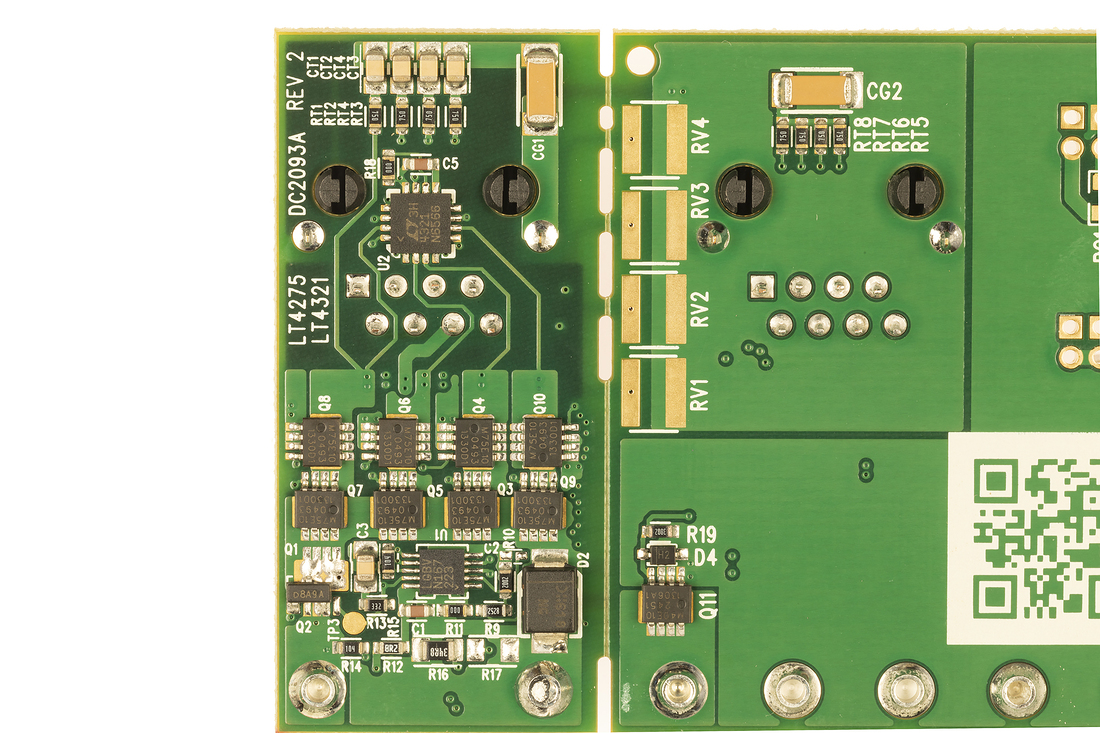

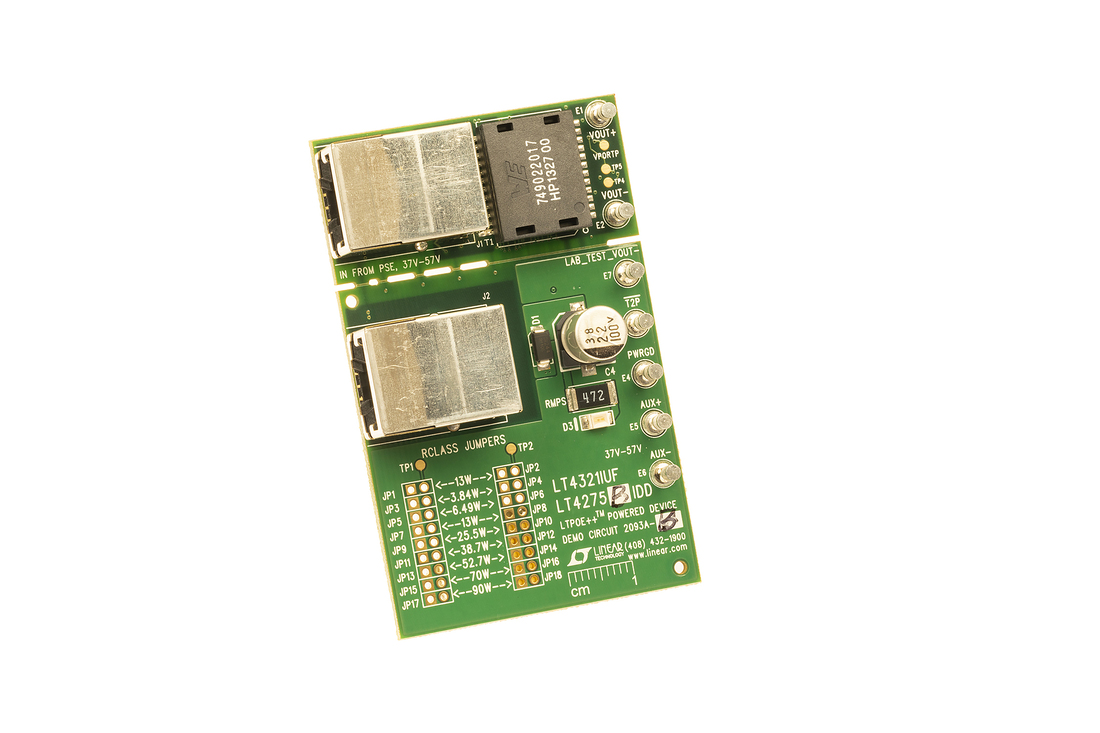

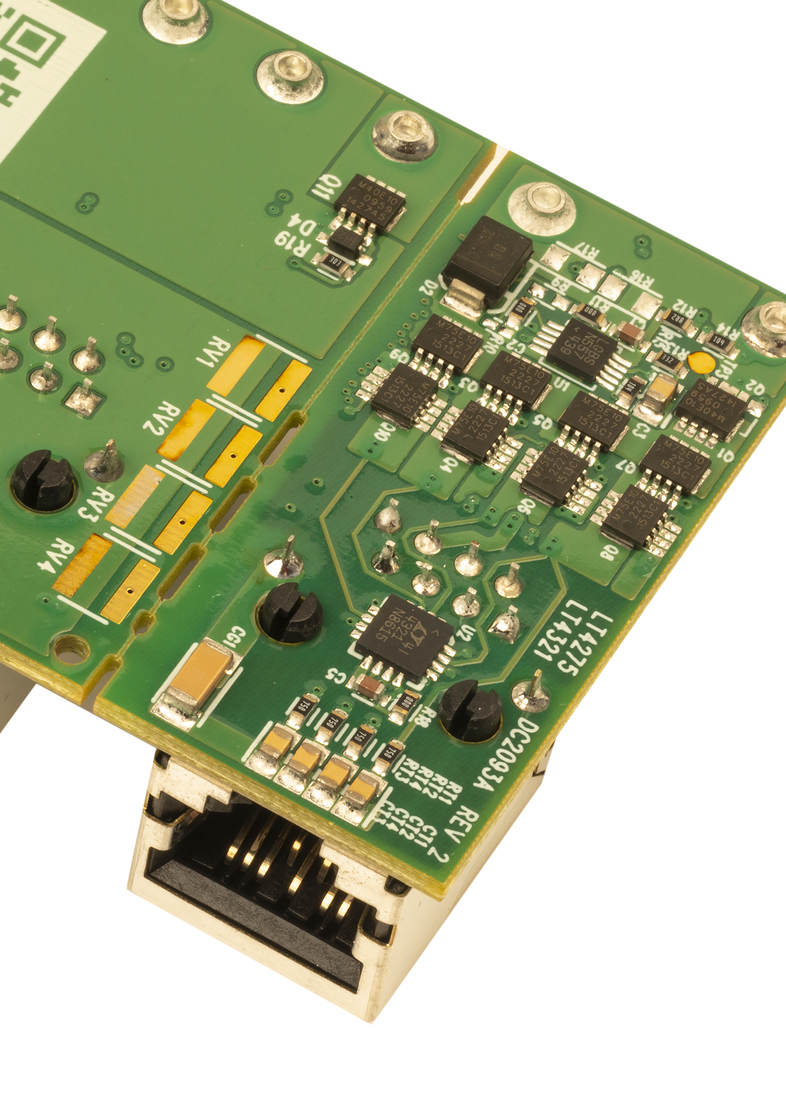

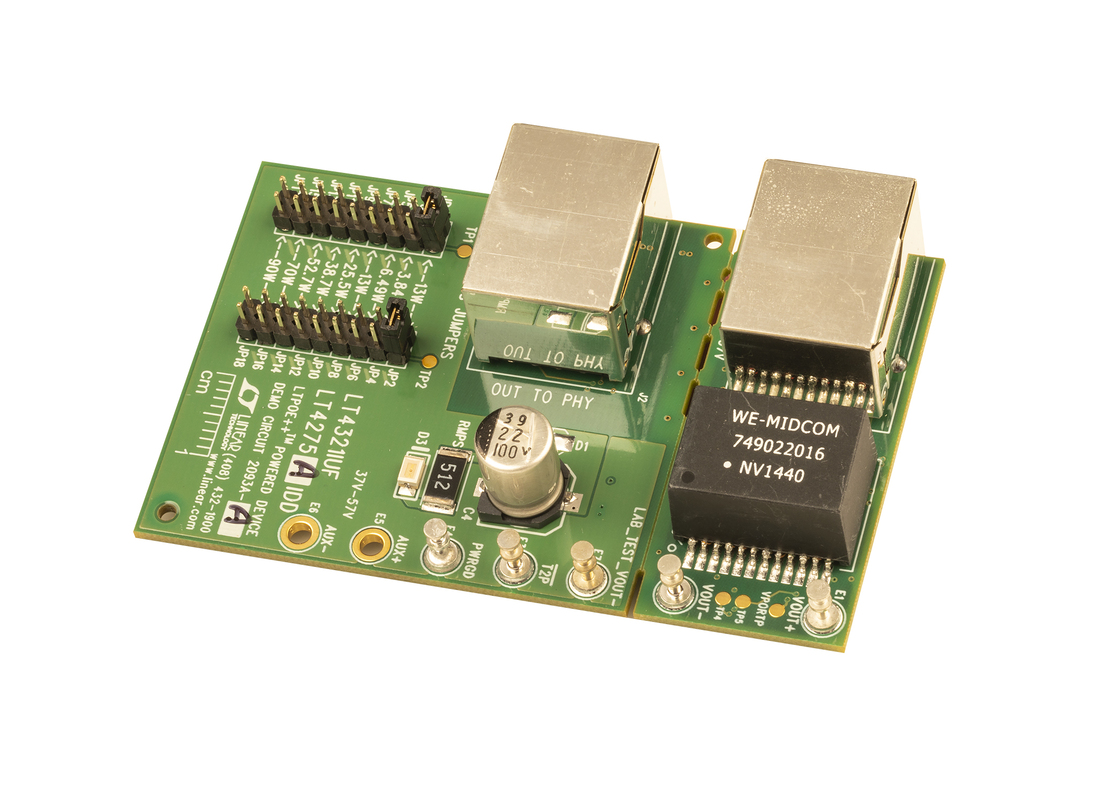

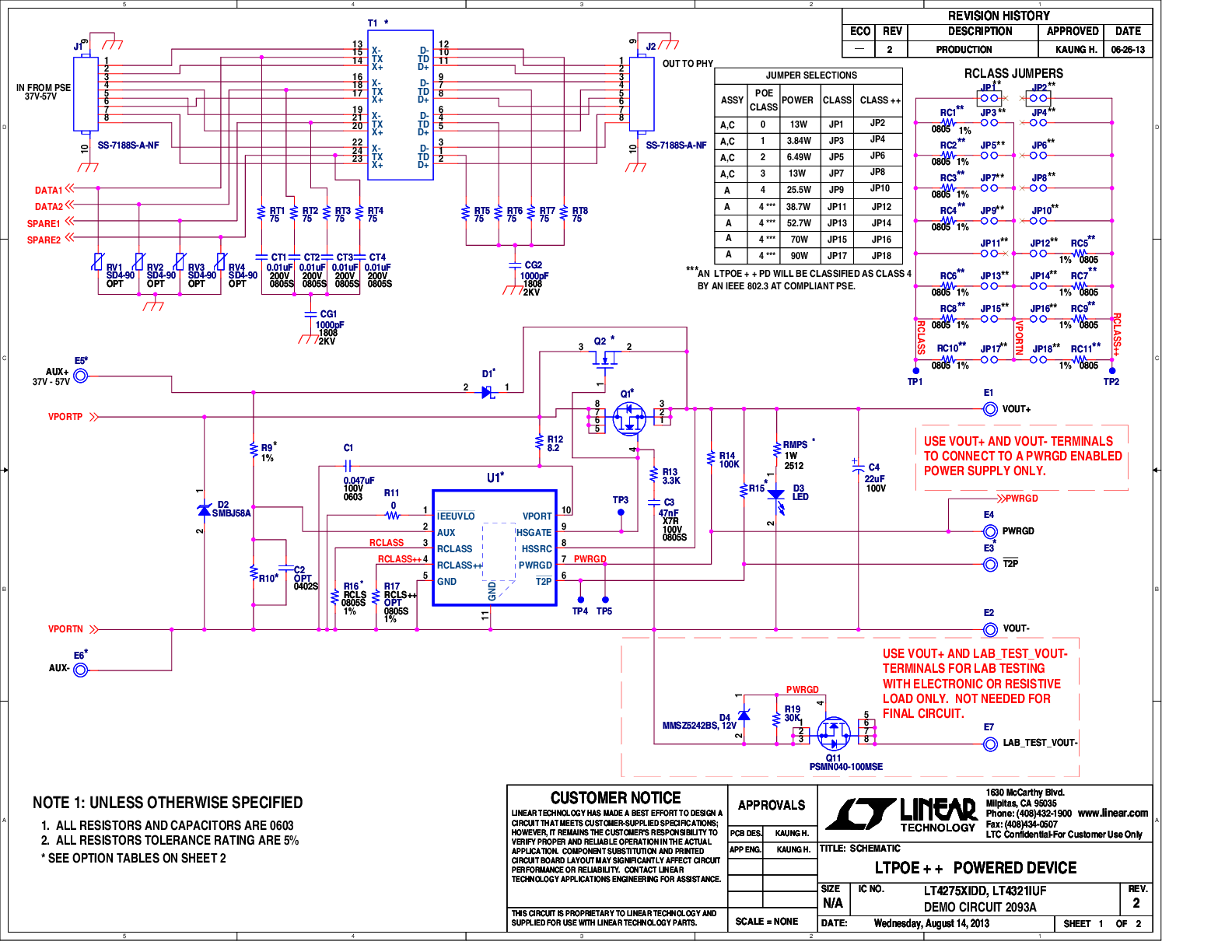

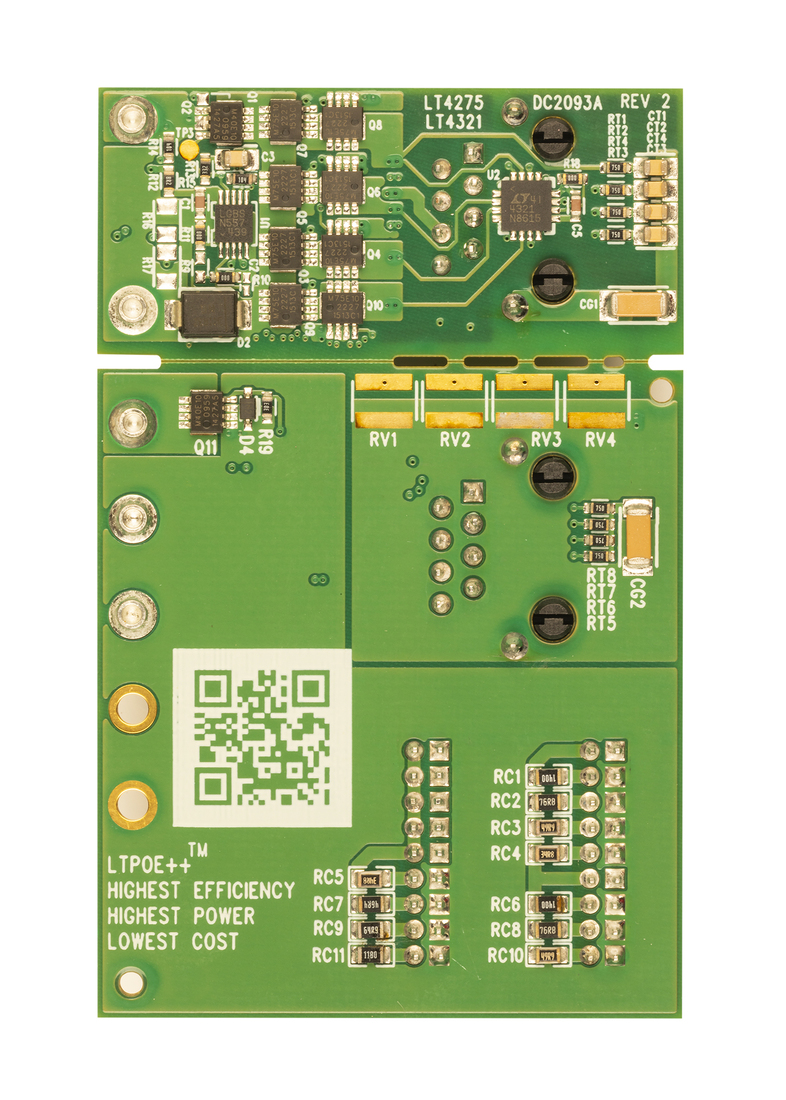

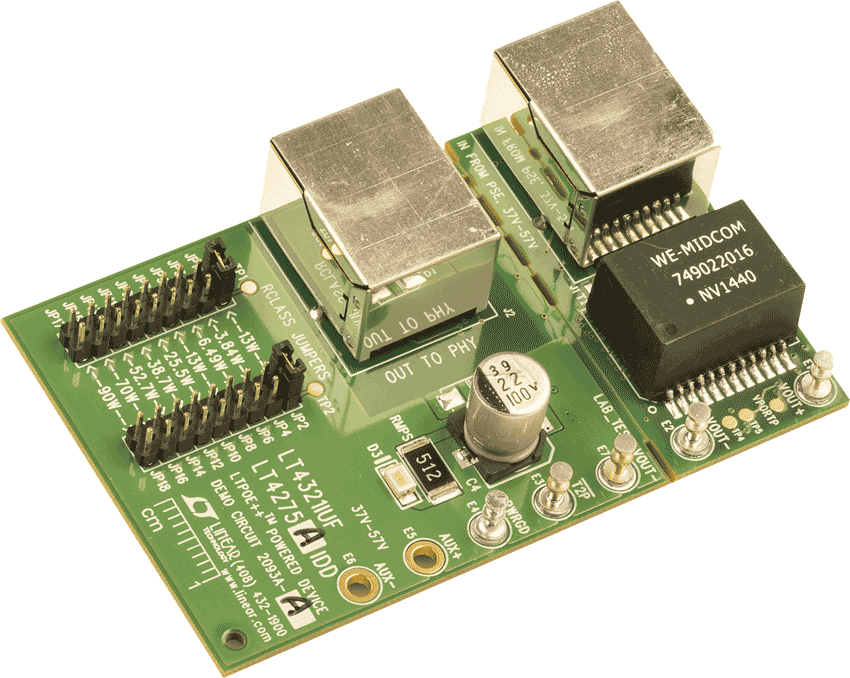

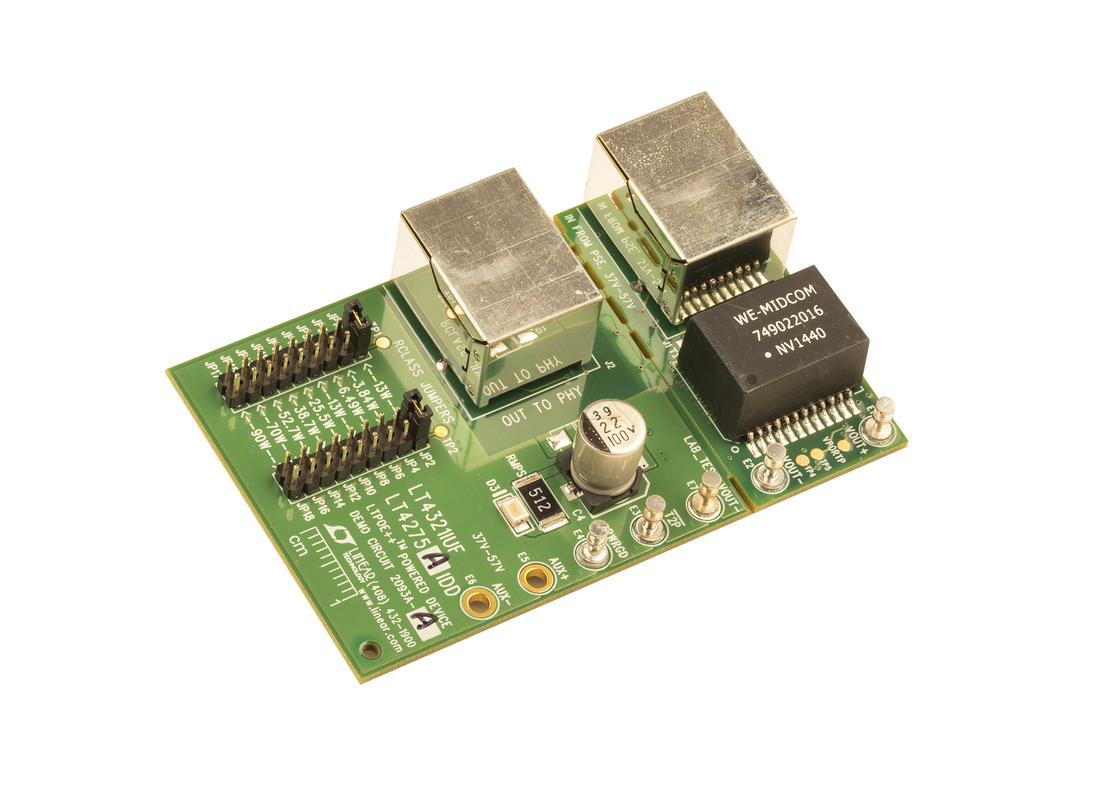

DC2093A-A

LT4275A/LT4321 LTPoE++/PoE+/PoE PD演示板

reference details image

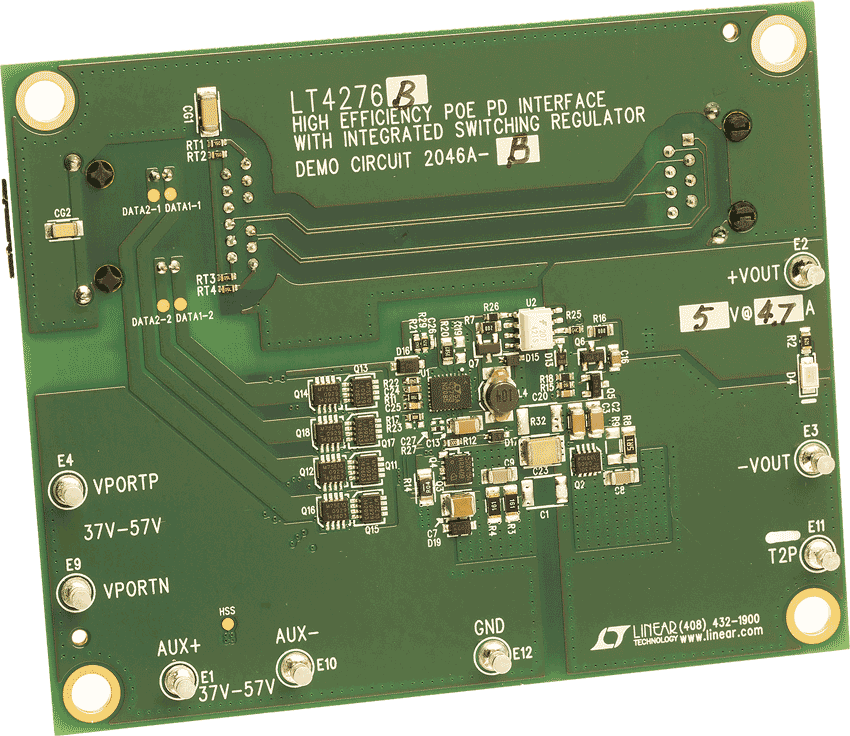

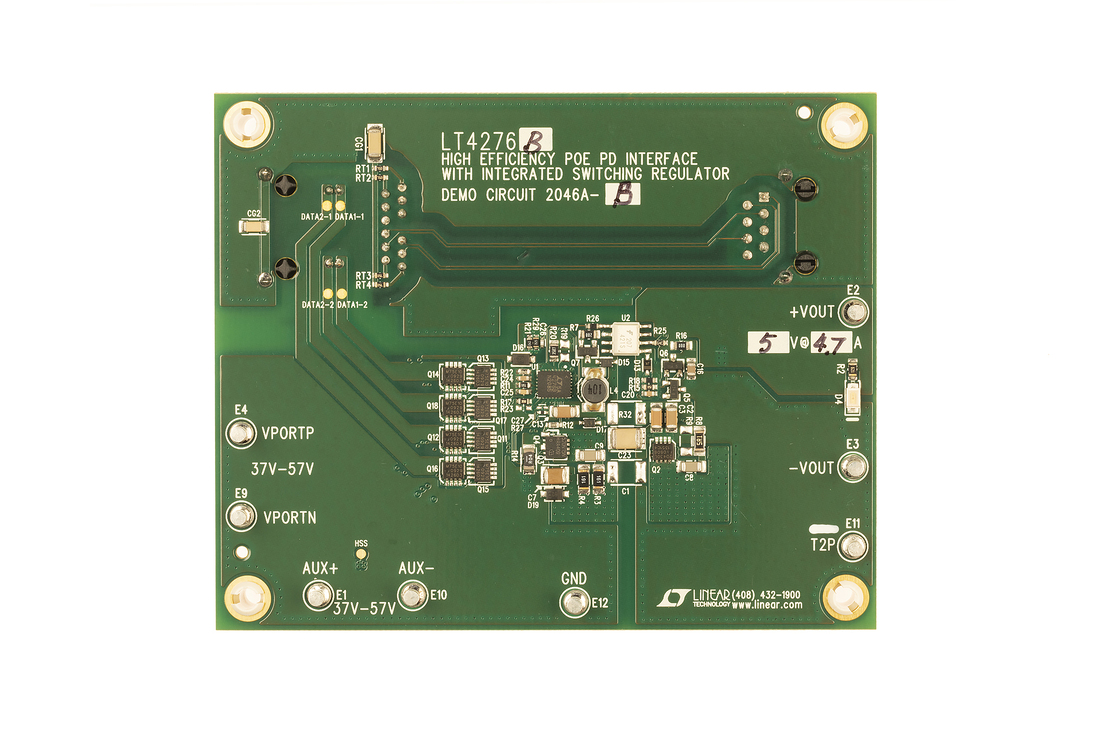

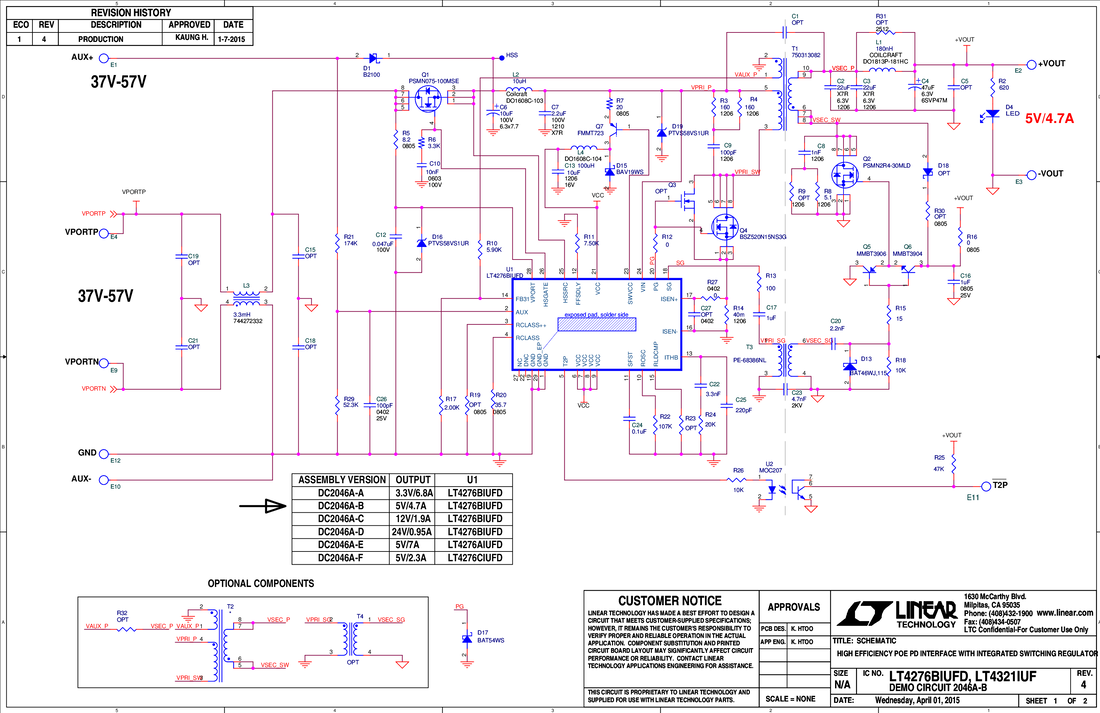

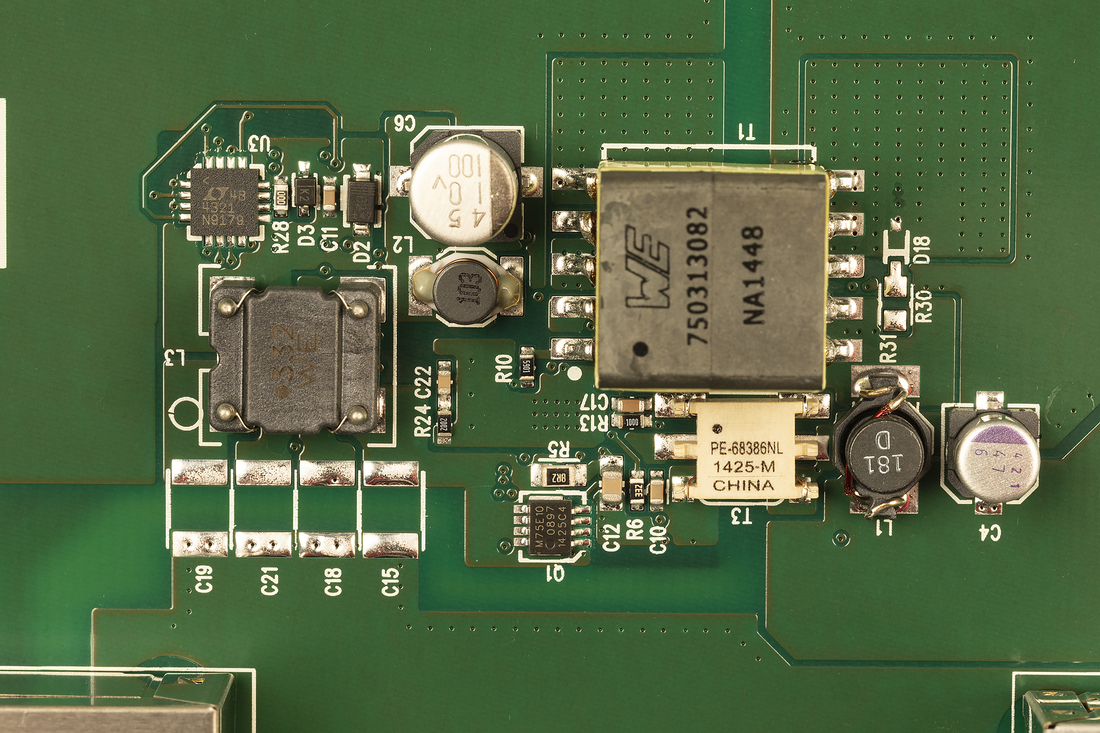

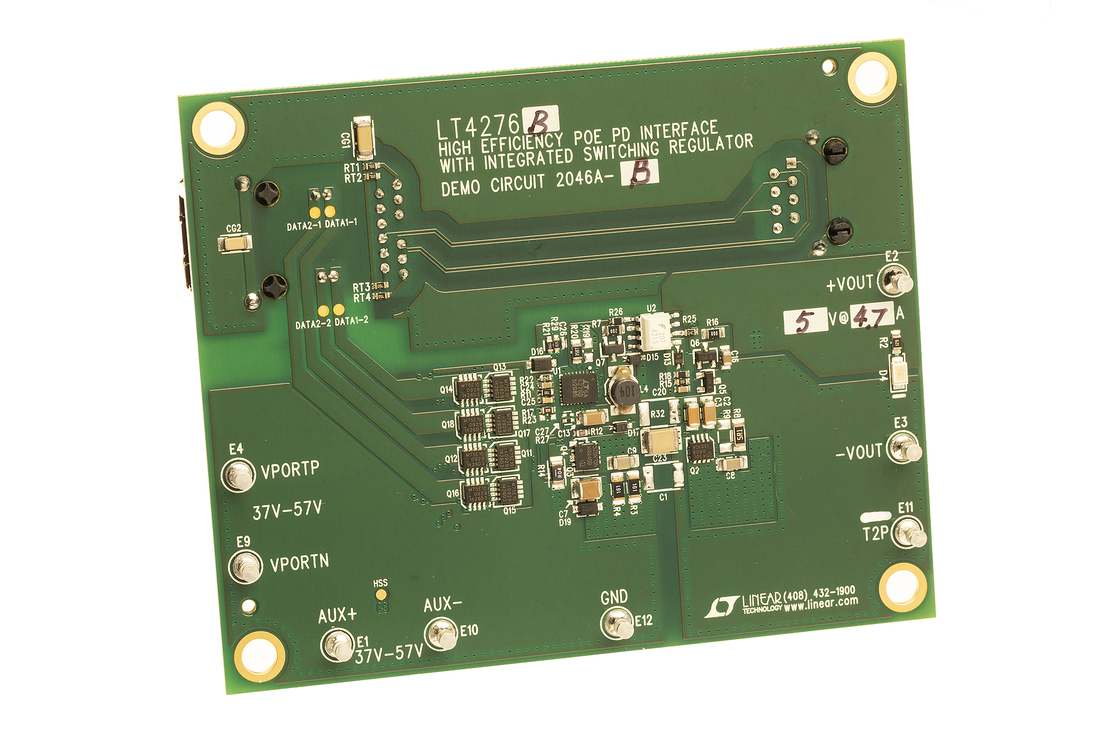

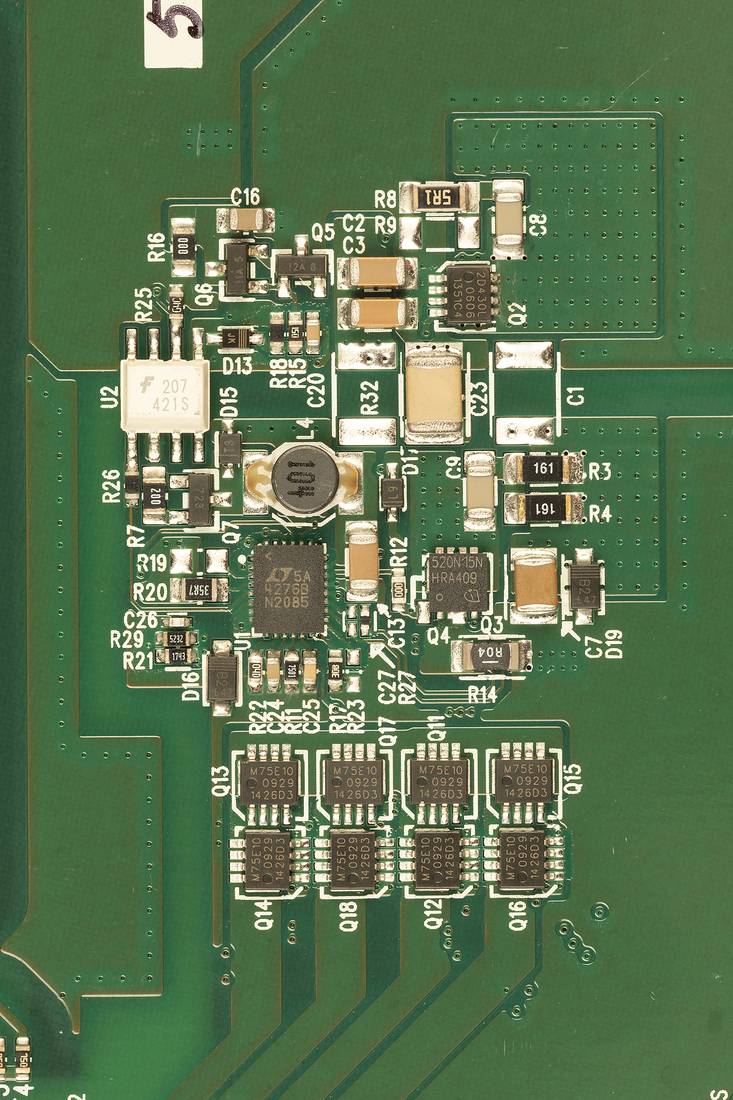

DC2046A-B

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、5V/4.7A)PD

zoom

DC2046A-B

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、5V/4.7A)PD

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、5V/4.7A)PD

产品详情

演示电路2046A-B是一款集成隔离电源的PoE受电设备(PD),采用同步反激式拓扑,内置LT4276和理想二极管电桥控制器(LT4321)





reference details image

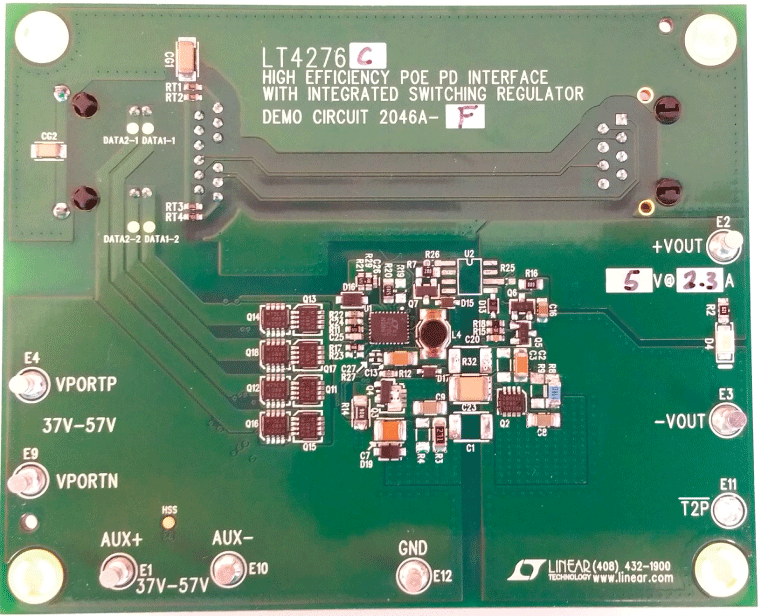

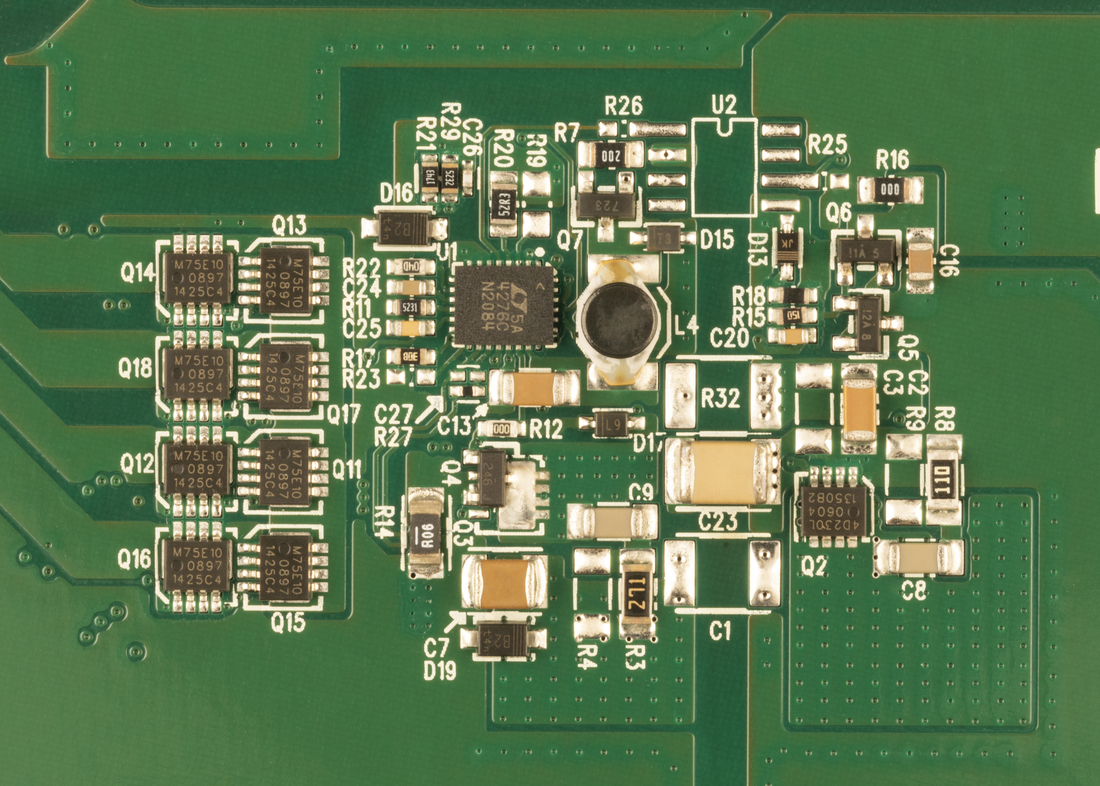

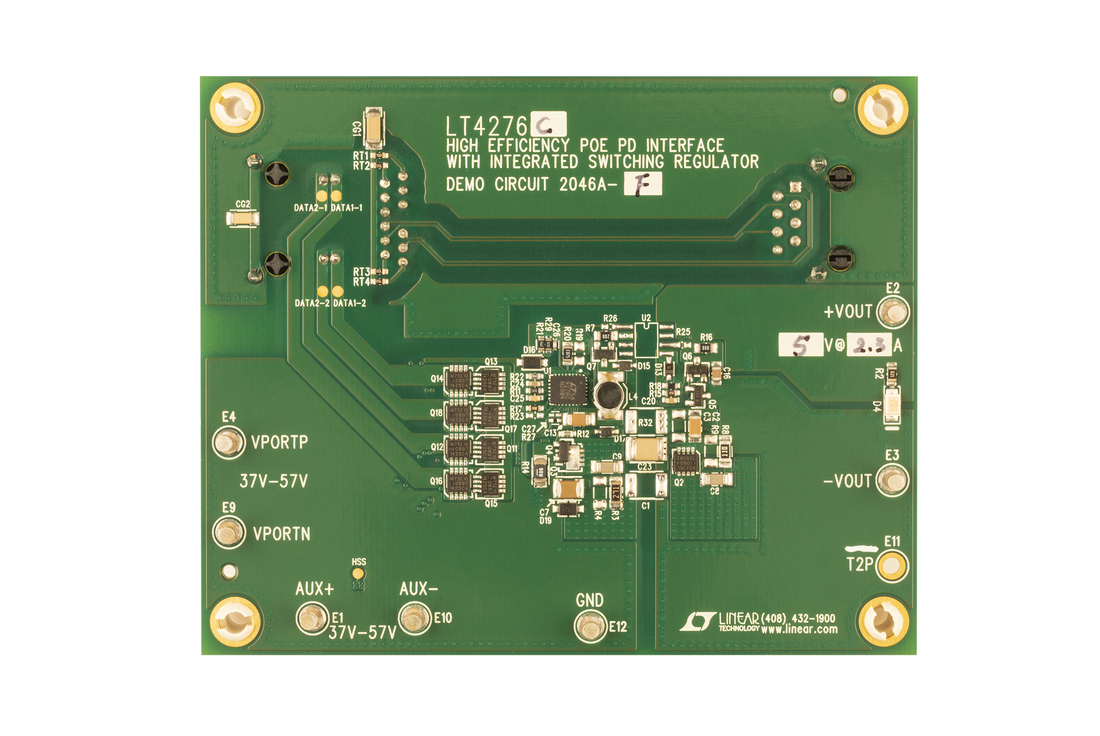

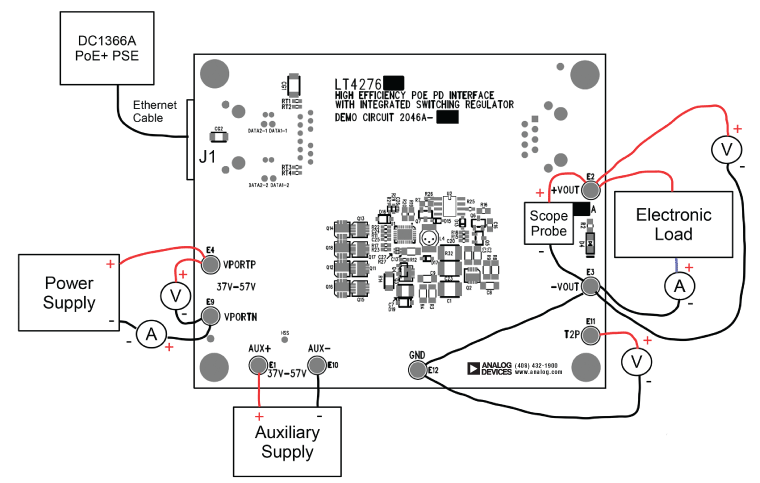

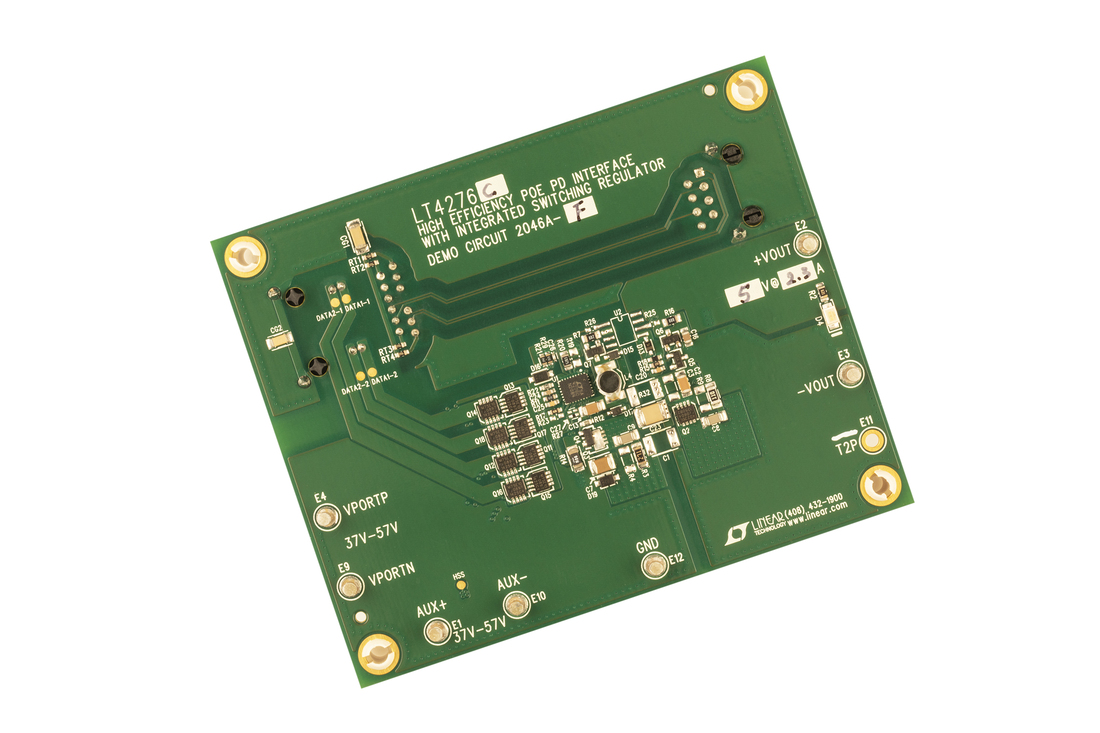

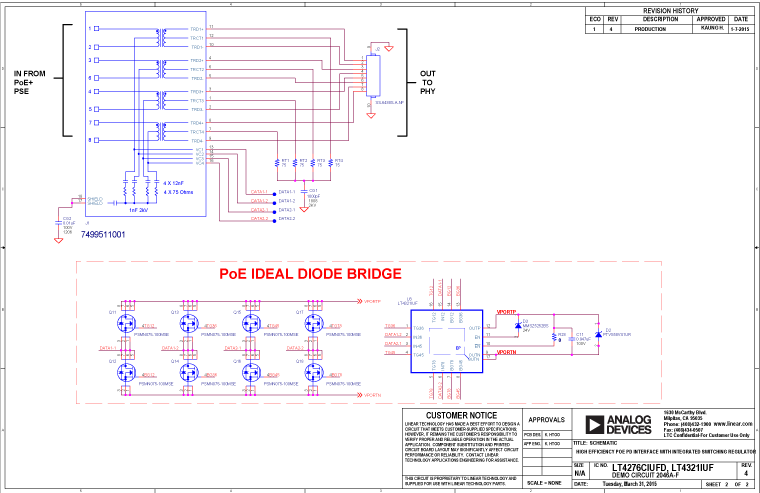

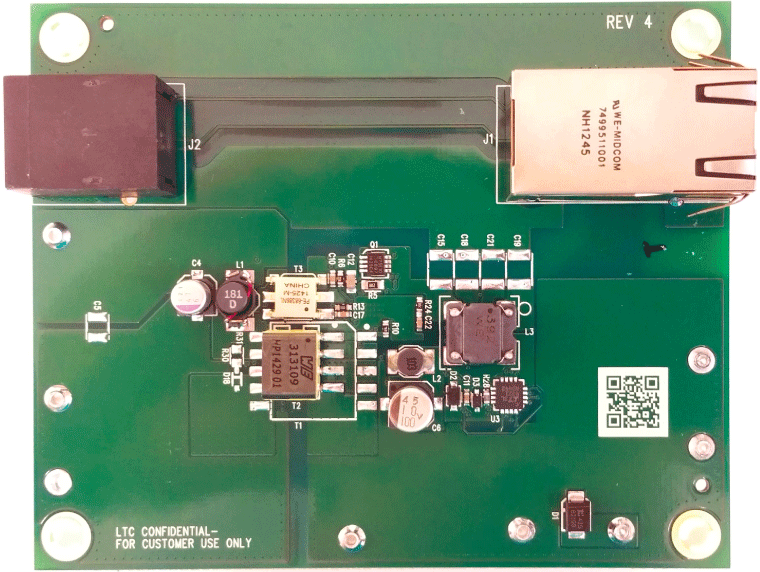

DC2046A-F

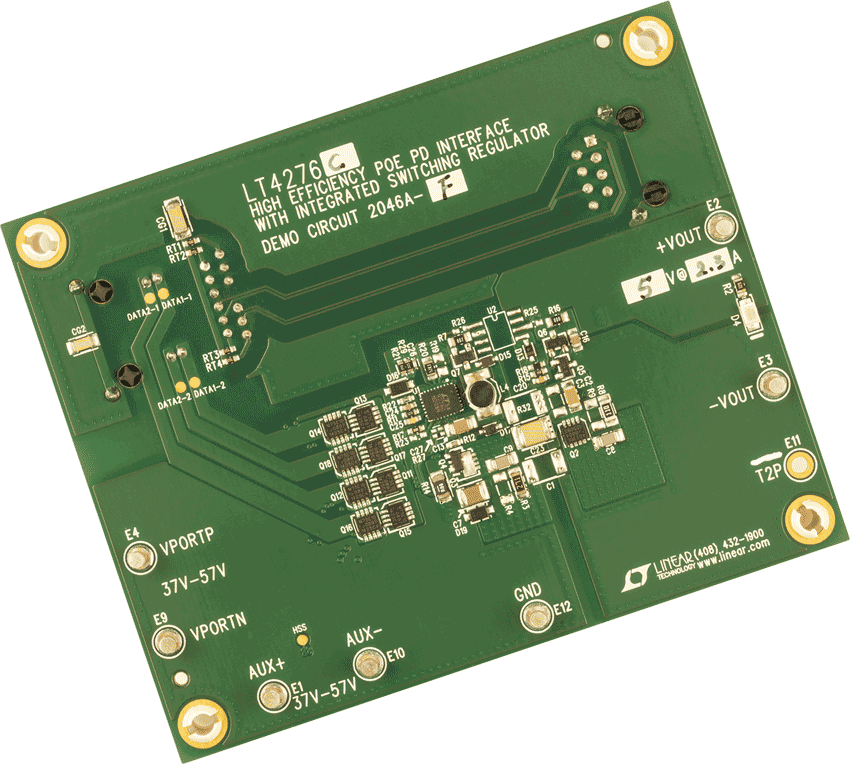

LT4276C/LT4321 演示板 | 集成 DC/DC 和理想二极管电桥的 PoE(13W、5V/2.3A)PD

zoom

DC2046A-F

LT4276C/LT4321 演示板 | 集成 DC/DC 和理想二极管电桥的 PoE(13W、5V/2.3A)PD

LT4276C/LT4321 演示板 | 集成 DC/DC 和理想二极管电桥的 PoE(13W、5V/2.3A)PD

产品详情

演示电路 2046A-F 是一款集成隔离电源的 PoE 受电设备(PD),采用同步反激式拓扑,内置 LT4276 和理想二极管电桥控制器(LT4321)。

reference details image

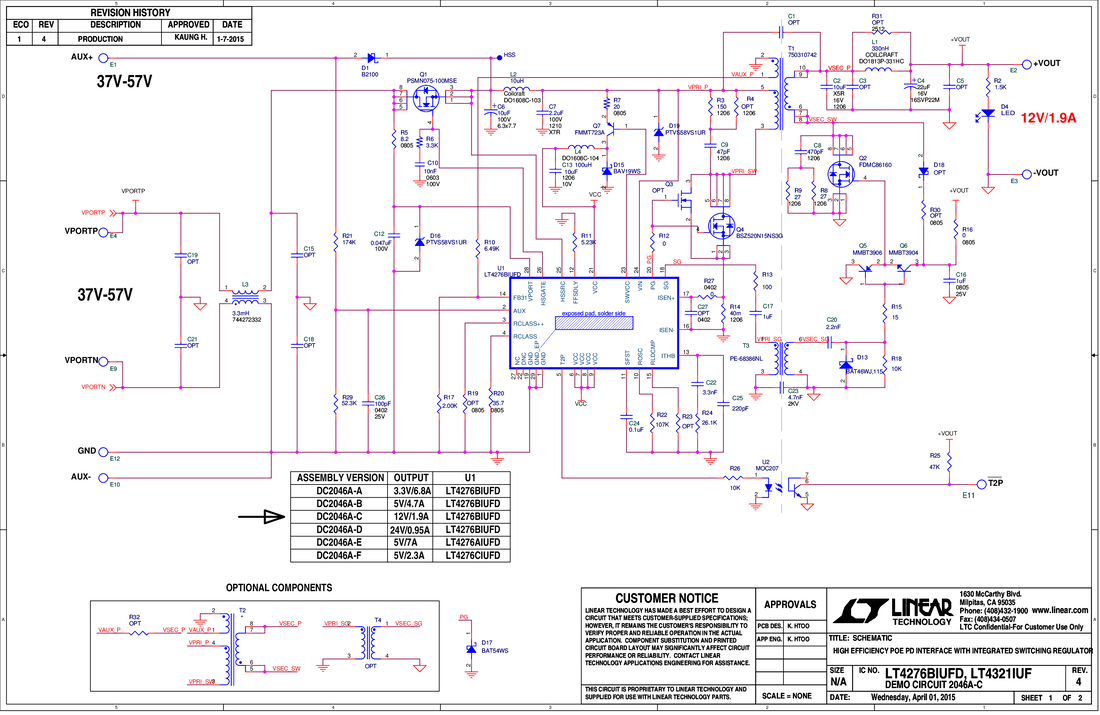

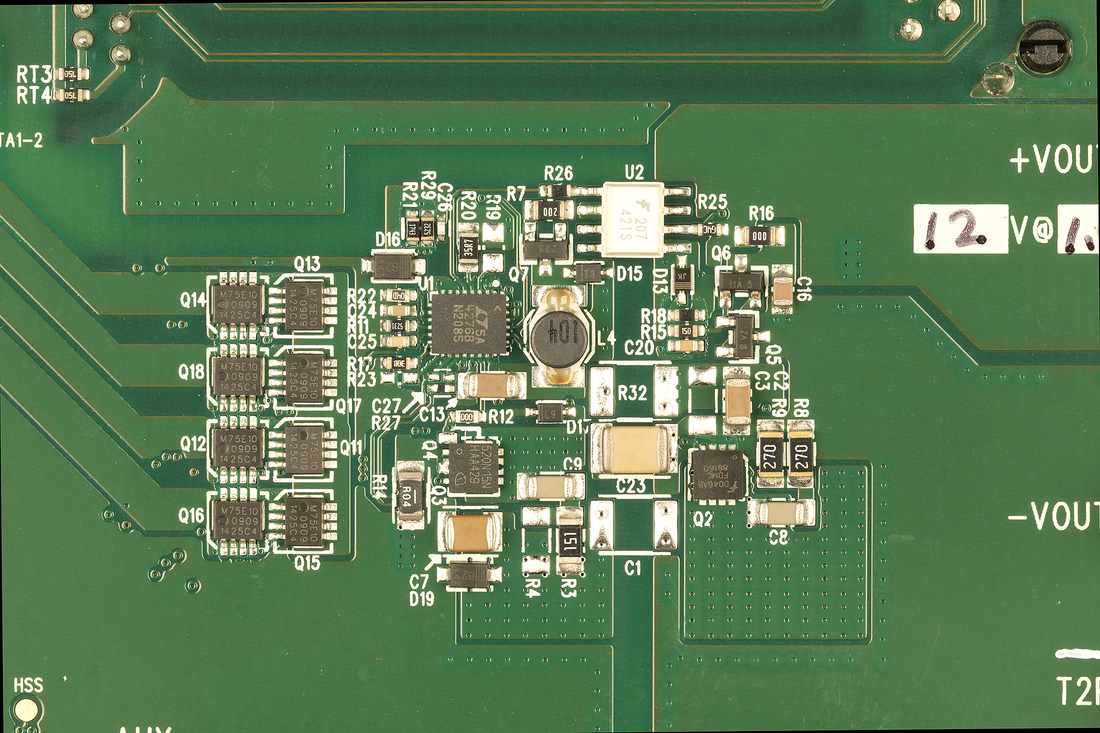

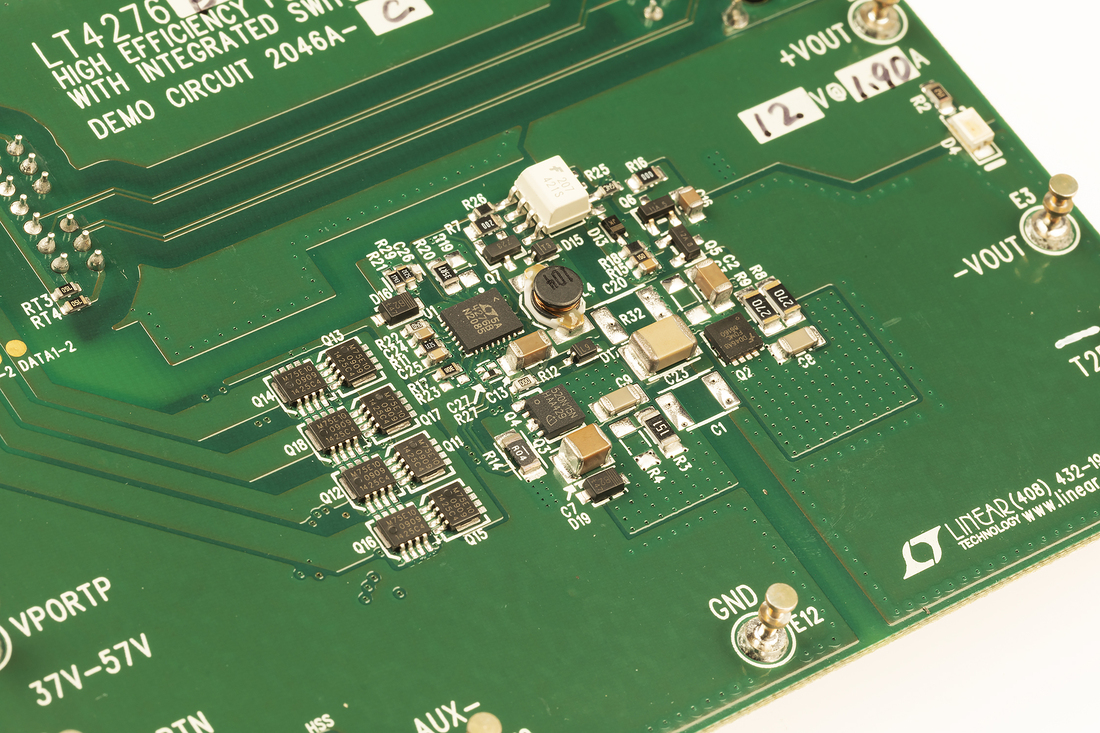

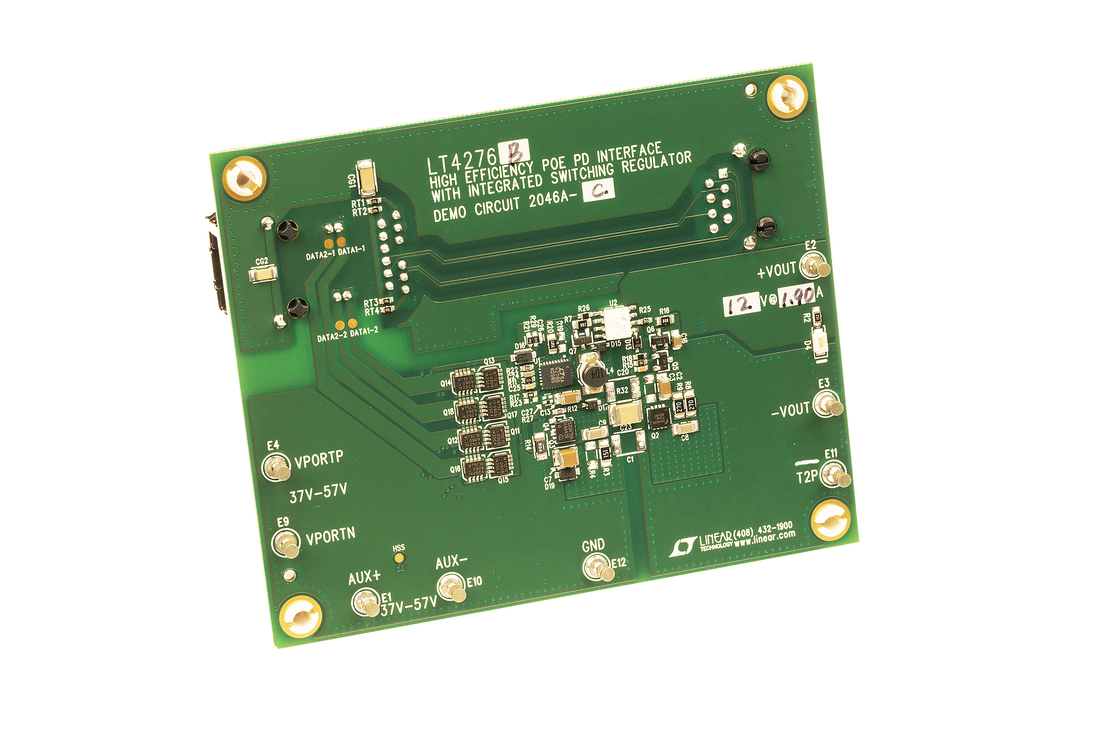

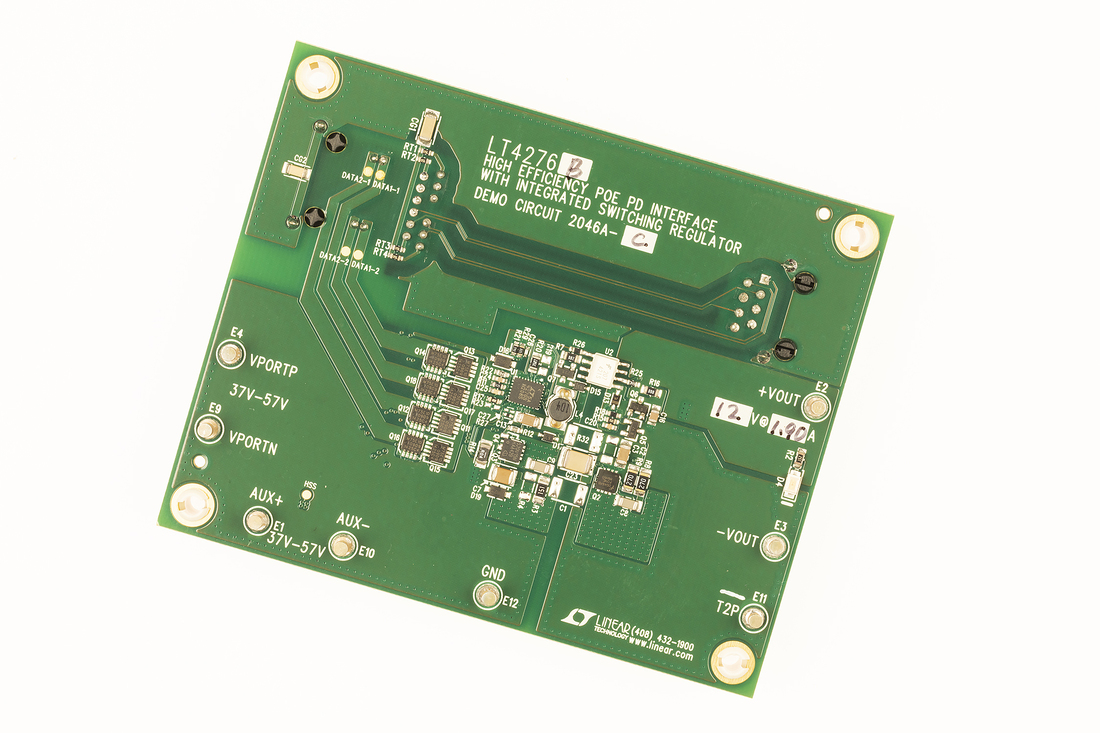

DC2046A-C

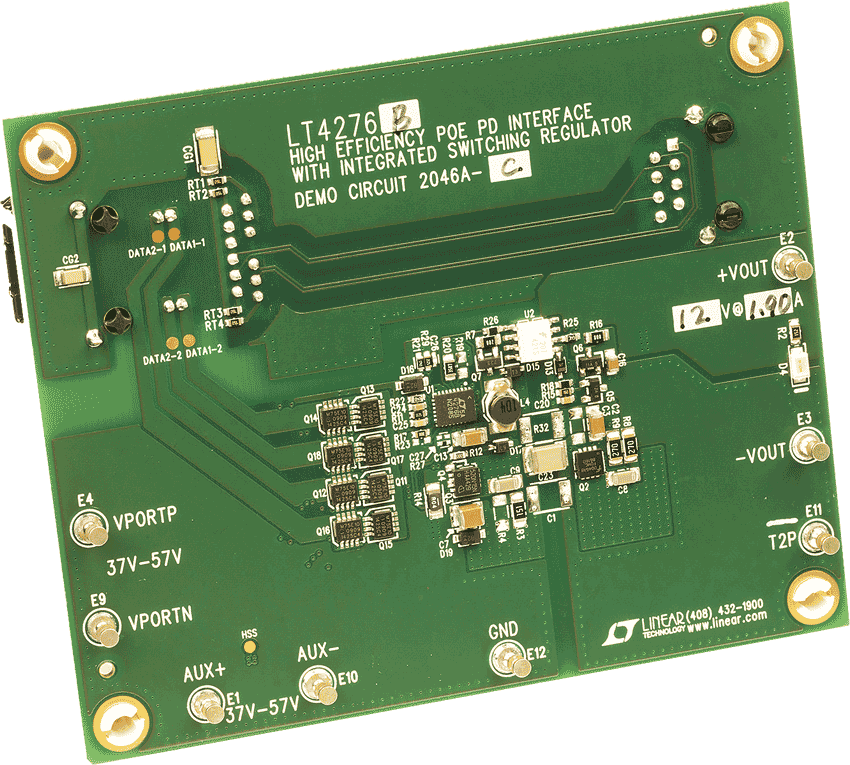

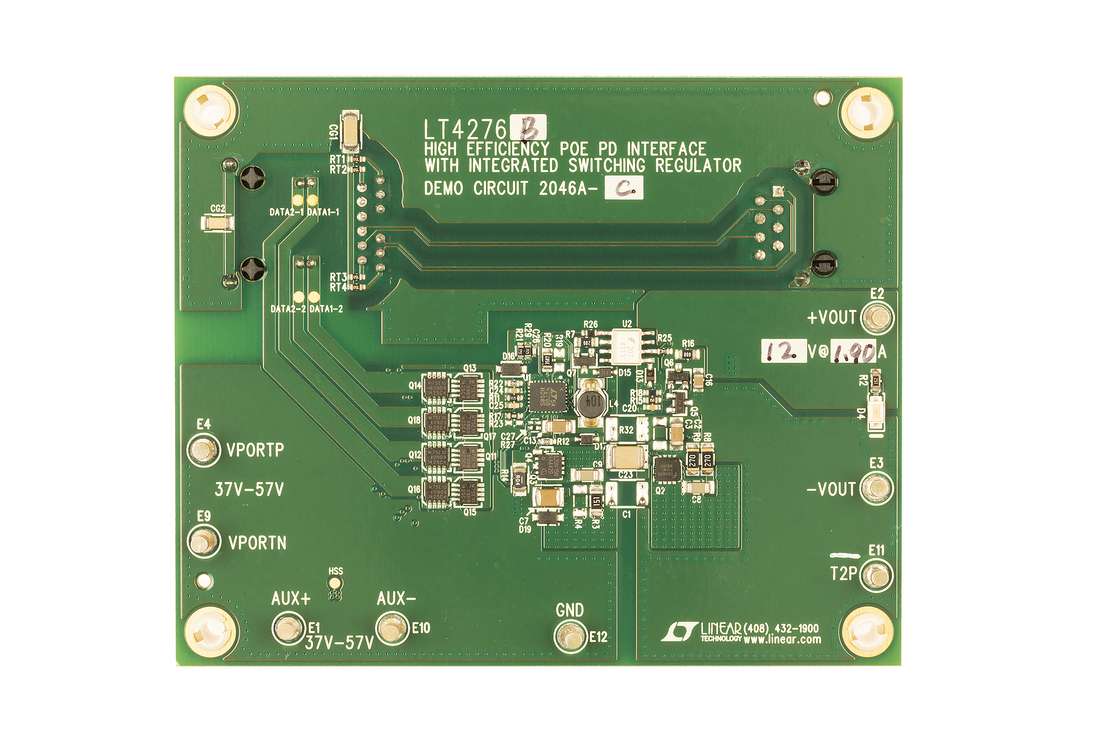

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、12V/1.9A)PD

zoom

DC2046A-C

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、12V/1.9A)PD

LT4276B/LT4321演示板 | 集成DC/DC和理想二极管电桥的PoE+(25W、12V/1.9A)PD

产品详情

演示电路2046A-C是一款集成隔离电源的PoE受电设备(PD),采用同步反激式拓扑,内置LT4276和理想二极管电桥控制器(LT4321)。





reference details image

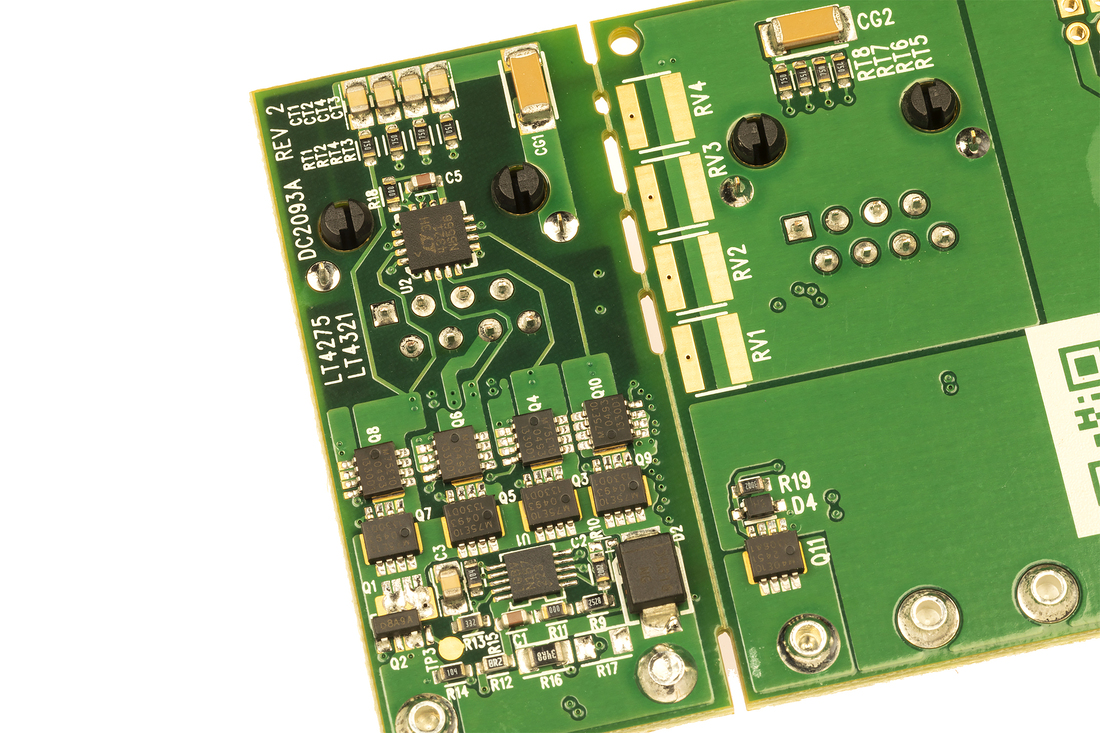

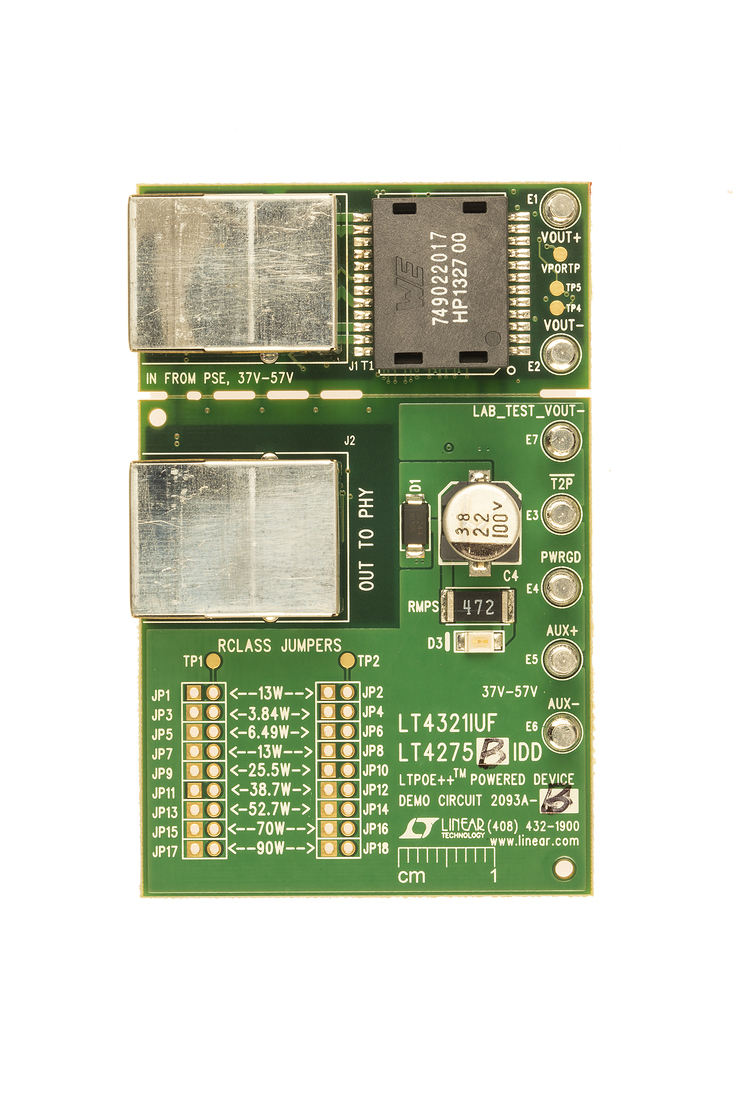

DC2093A-B

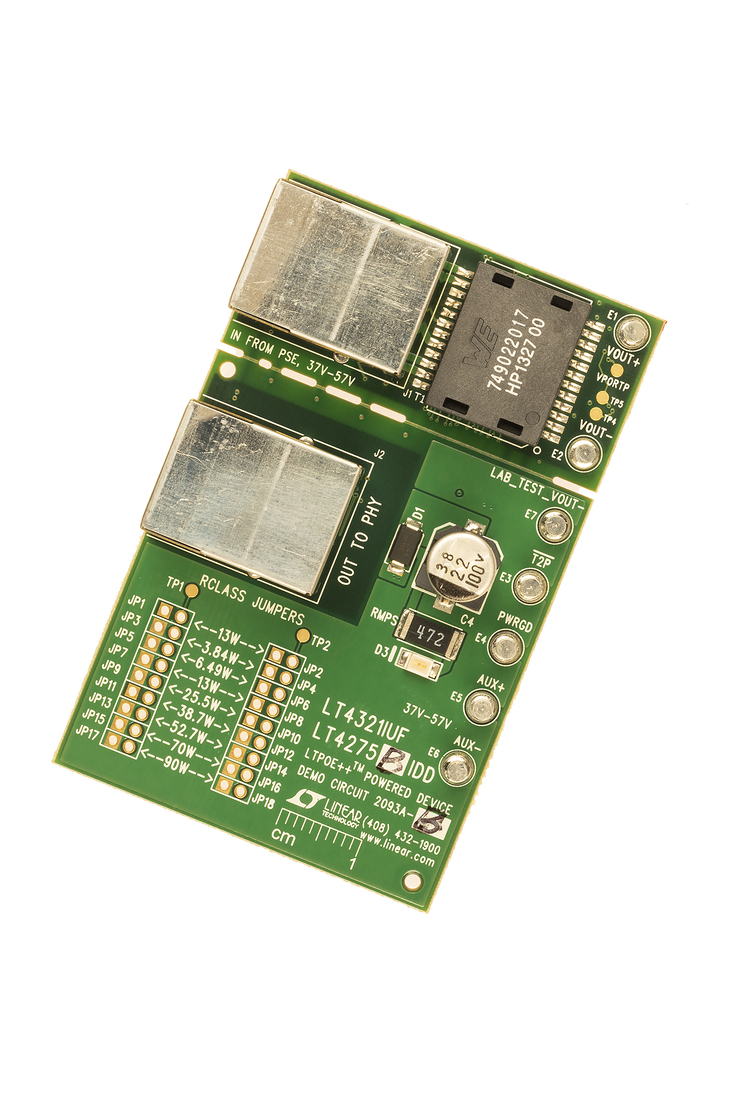

LT4275B/LT4321 PoE+/PoE PD演示板

reference details image

DC2093A-C

LT4275C/LT4321 PoE PD演示板

reference details image

DC2125A

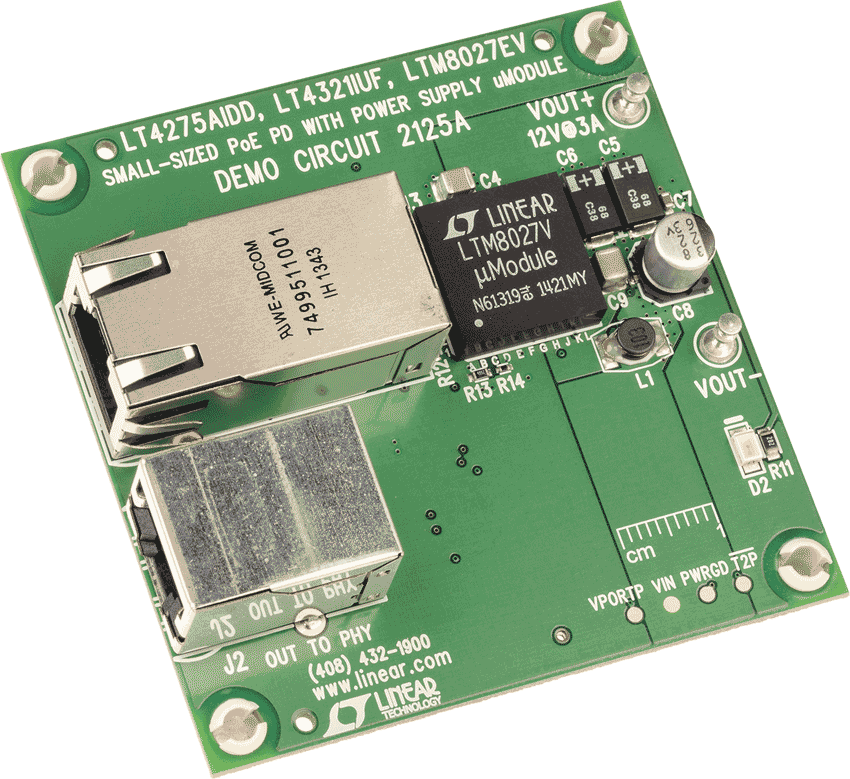

LT4275/LT4321/LTM8027演示板 | LTPoE++ PD+二极管电桥和DC/DC控制器

zoom

DC2125A

LT4275/LT4321/LTM8027演示板 | LTPoE++ PD+二极管电桥和DC/DC控制器

LT4275/LT4321/LTM8027演示板 | LTPoE++ PD+二极管电桥和DC/DC控制器

产品详情

演示电路2125是一款小型、高集成度、非隔离式PoE受电设备(PD)解决方案。它具有一个PD接口控制器(LT4275),用于与PoE受电设备(PSE)接口;一个理想二极管电桥控制器(LT4321),以尽可能降低电桥损耗;以及一个DC/DC μModule®稳压器(LTM8027)。

reference details image

DC2584A-A

LT4295/LT4321演示板 | 集成正向DC/DC和理想二极管电桥的PoE++ (71W/12V/5.5A) PD

zoom

DC2584A-A

LT4295/LT4321演示板 | 集成正向DC/DC和理想二极管电桥的PoE++ (71W/12V/5.5A) PD

LT4295/LT4321演示板 | 集成正向DC/DC和理想二极管电桥的PoE++ (71W/12V/5.5A) PD

产品详情

演示电路2584A是一款兼容IEEE 802.3bt(草稿2.1)的以太网供电(PoE)受电设备(PD)。它内置LT4295 PD接口和开关稳压器控制器以及LT4321 PoE理想二极管电桥控制器。

reference details image

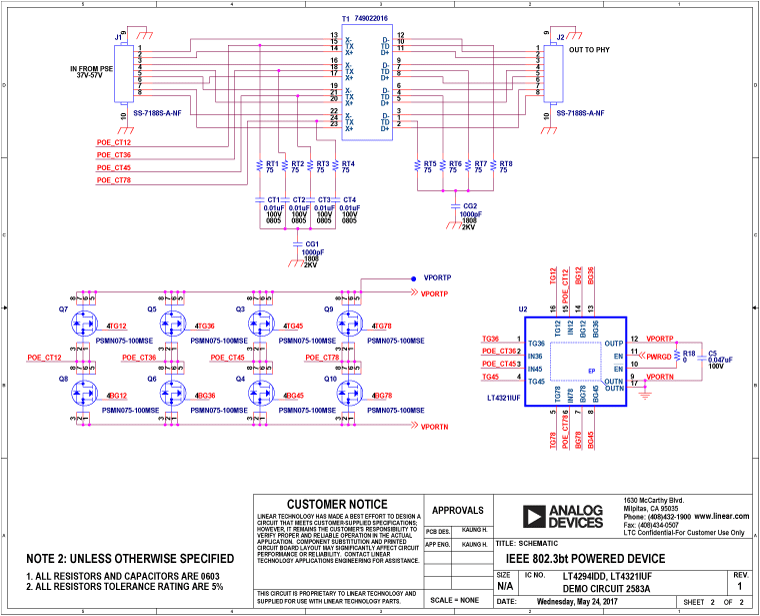

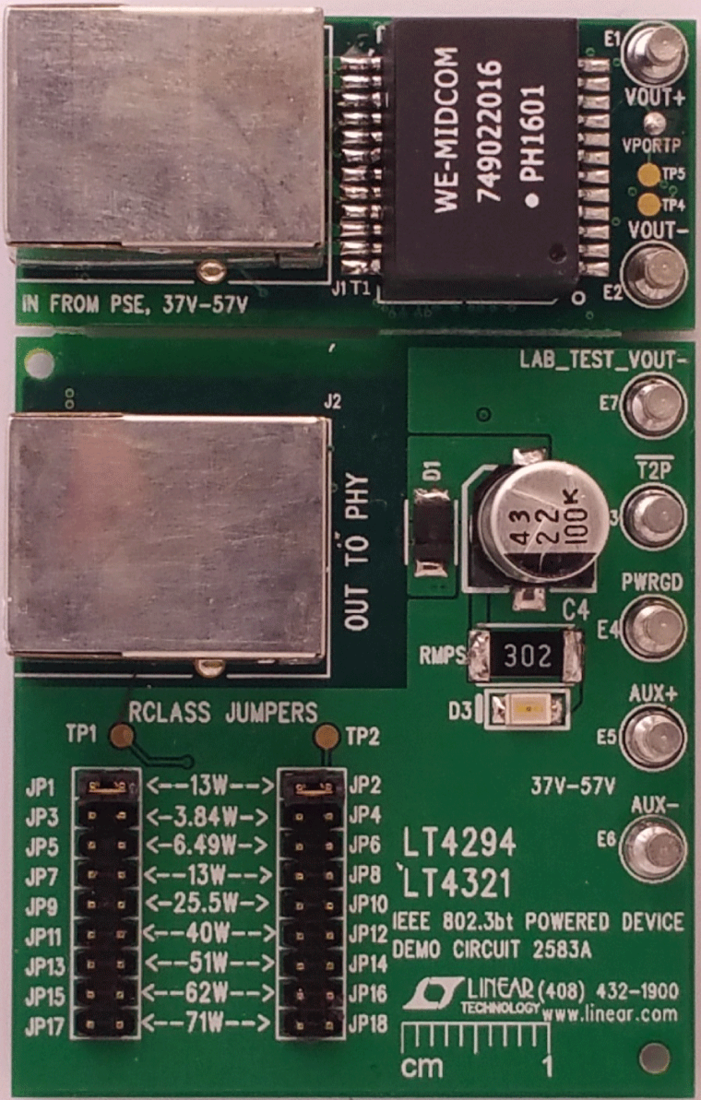

DC2583A

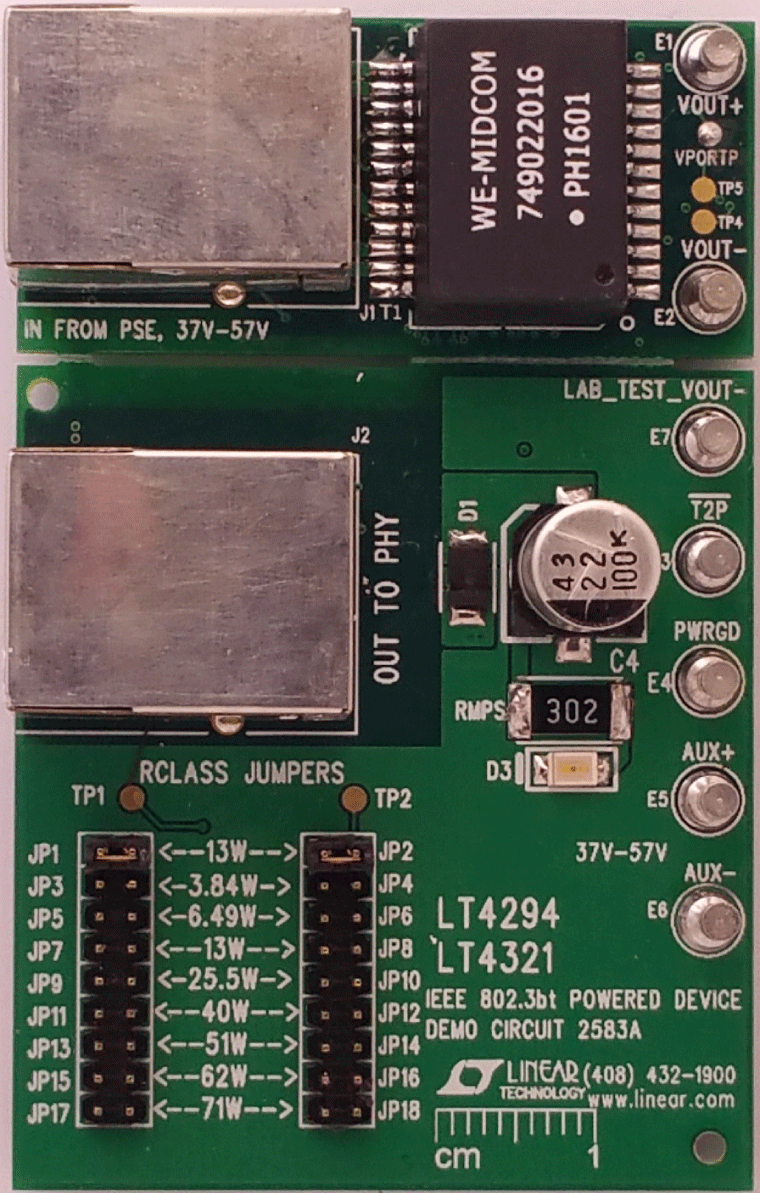

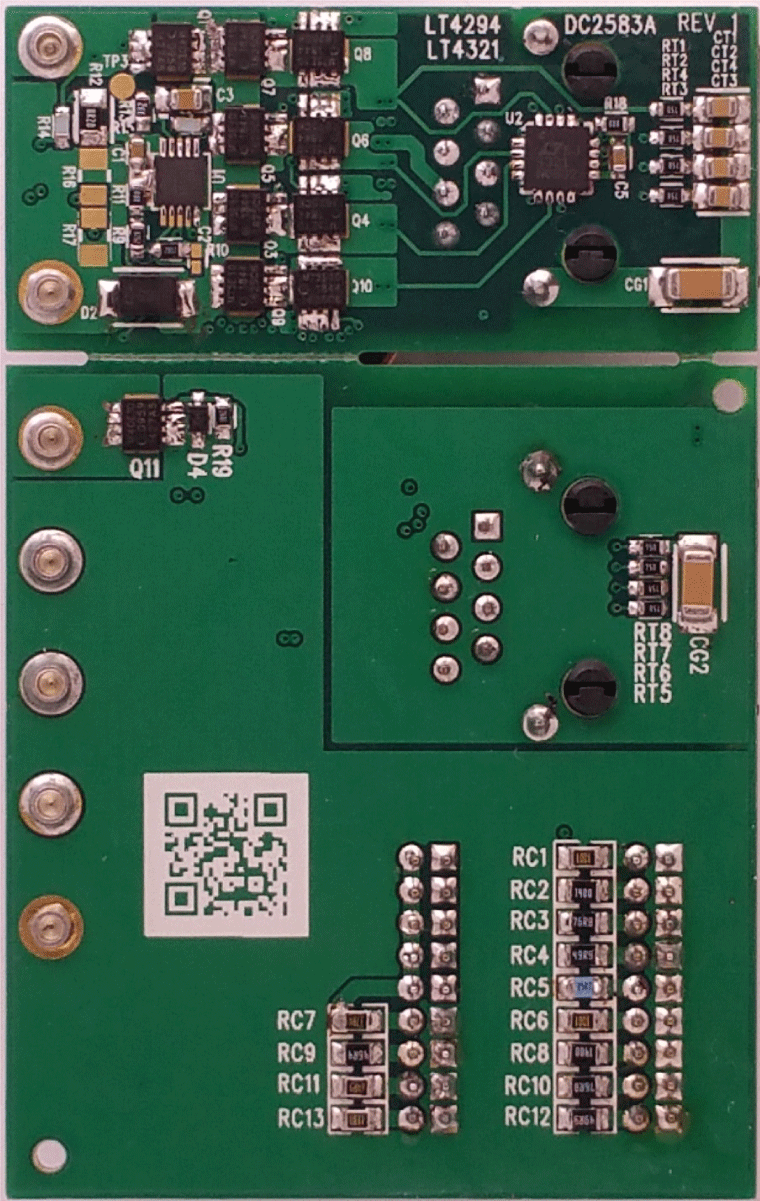

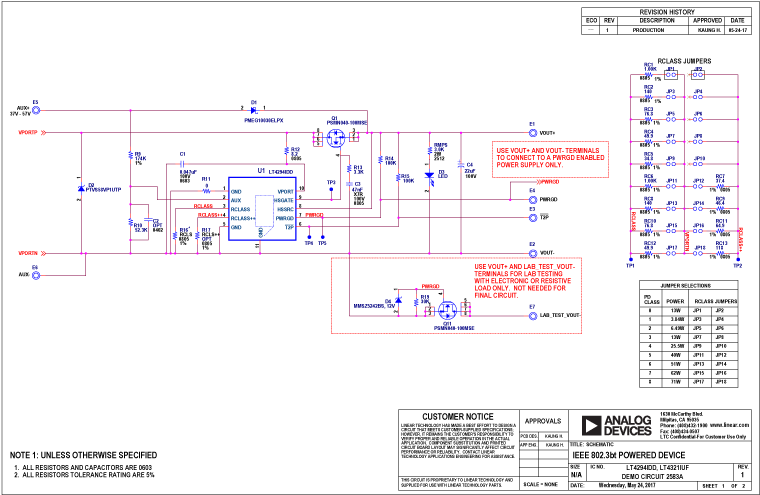

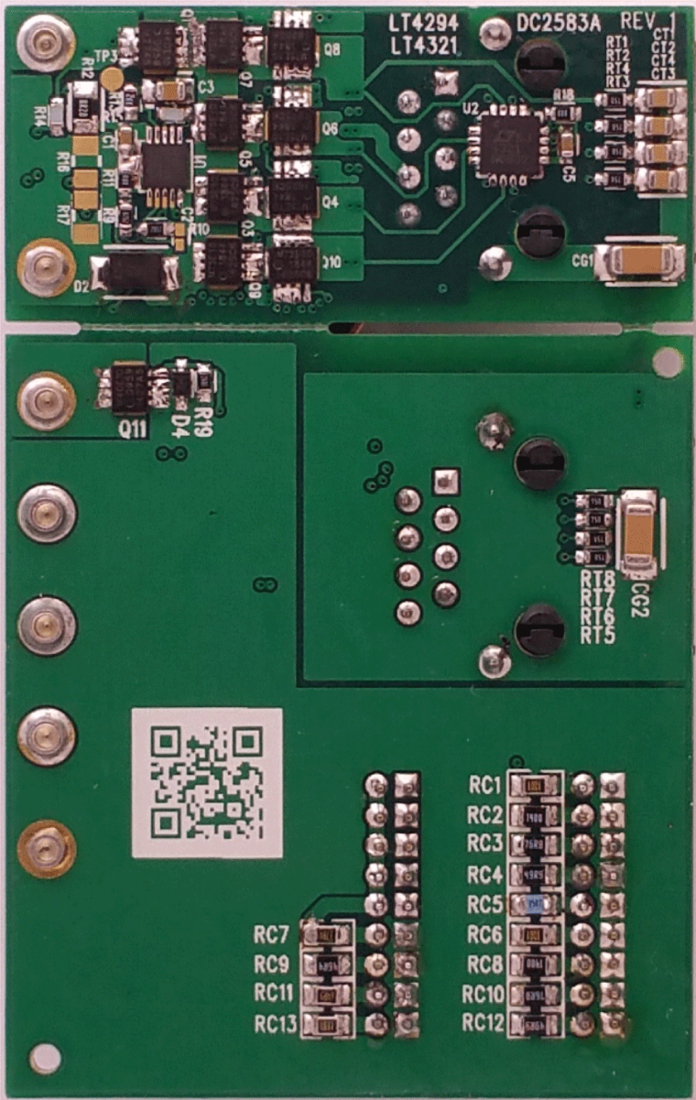

LT4294/LT4321 演示板 | PoE++ (71W/37V 至 57V) PD 和理想二极管桥

zoom

DC2583A

LT4294/LT4321 演示板 | PoE++ (71W/37V 至 57V) PD 和理想二极管桥

LT4294/LT4321 演示板 | PoE++ (71W/37V 至 57V) PD 和理想二极管桥

产品详情

演示电路 2583 是一款符合经以太网联盟 (Ethernet Alliance™) 认证之 IEEE 802.3bt标准的以太网供电 (PoE) 受电设备 (PD)。它具有 LT4294 PD 接口控制器和 LT4321 PoE 理想二极管桥控制器。
reference details image

DC2539A-A

LT4295/LT4321演示板 | 集成反激式DC/DC和理想二极管电桥的PoE++(51W、12V/3.9A)PD

zoom

DC2539A-A

LT4295/LT4321演示板 | 集成反激式DC/DC和理想二极管电桥的PoE++(51W、12V/3.9A)PD

LT4295/LT4321演示板 | 集成反激式DC/DC和理想二极管电桥的PoE++(51W、12V/3.9A)PD

产品详情

演示电路2539A是一款兼容IEEE802.3bt(草稿2.1)的以太网供电(PoE)受电设备(PD)。它内置LT4295 PD接口和开关稳压器控制器以及LT4321 PoE理想二极管电桥控制器。

reference details image

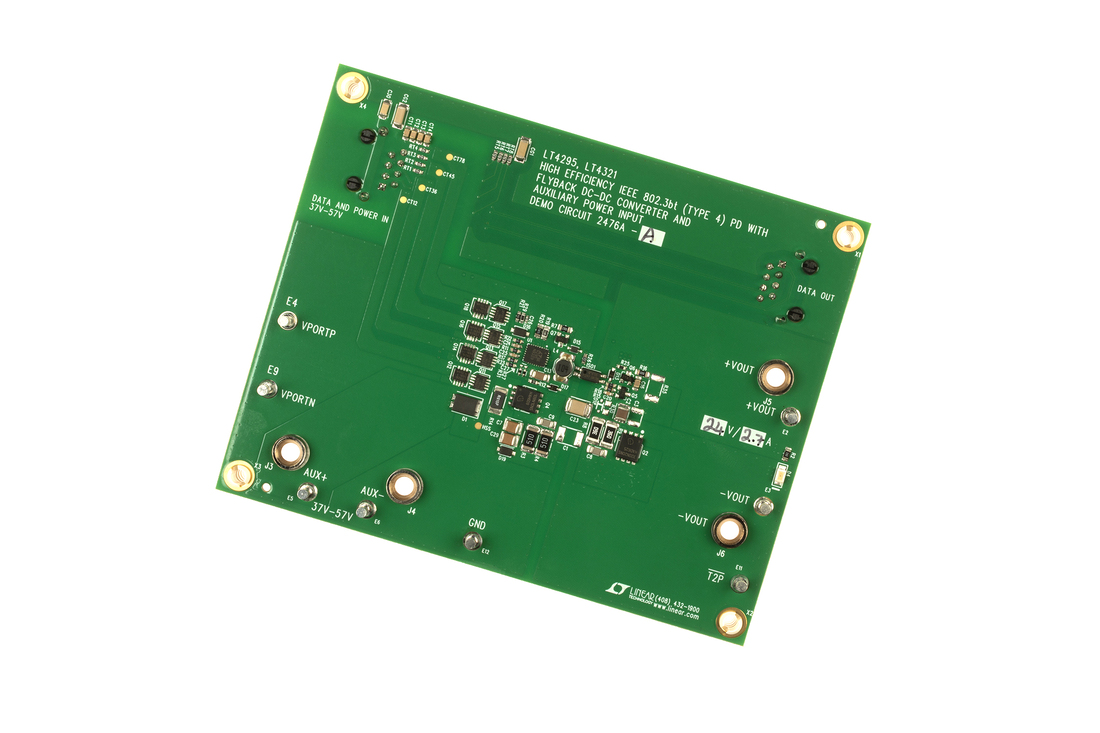

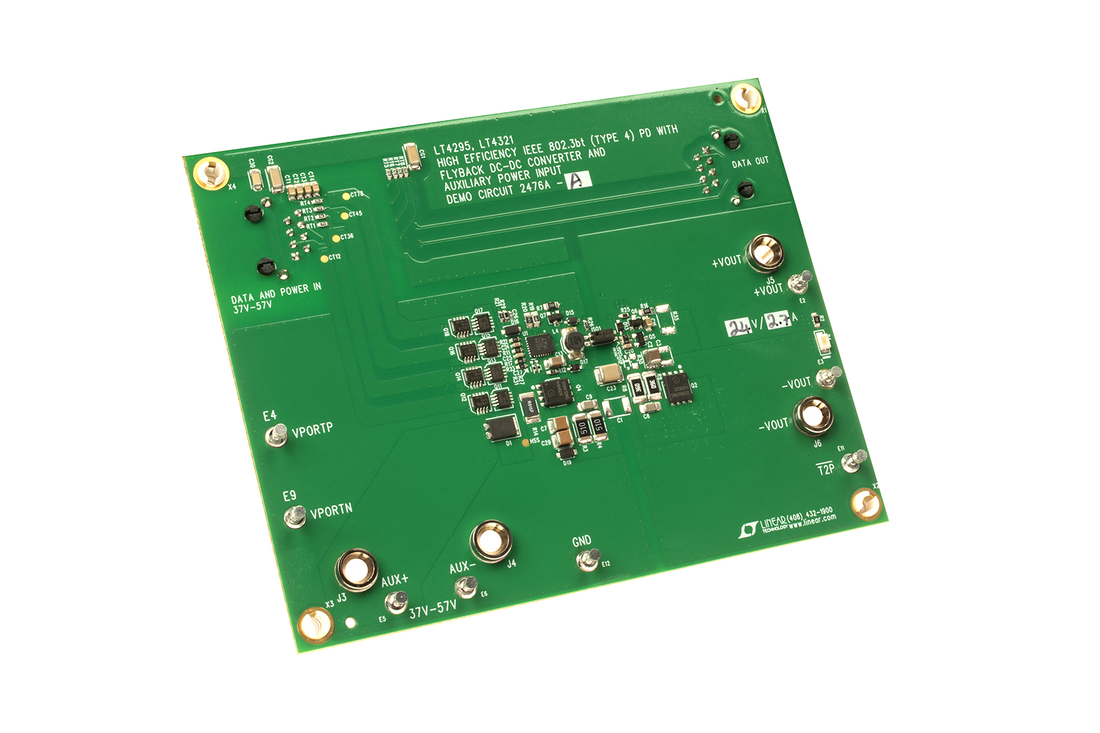

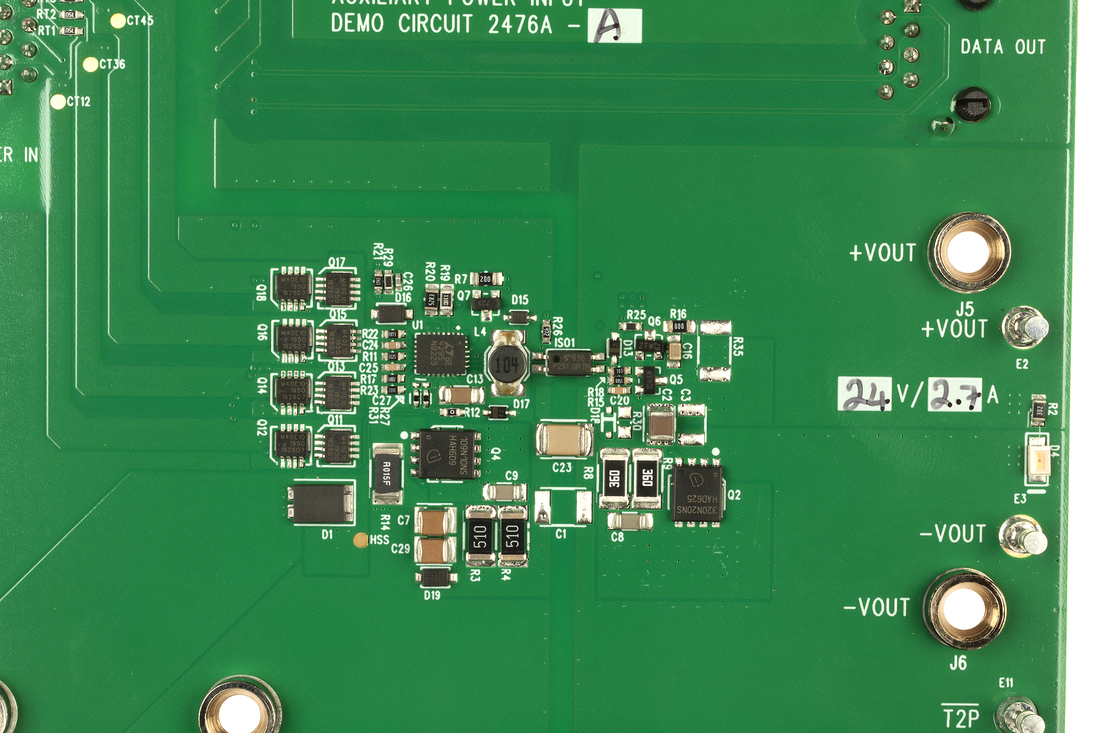

DC2476A-A

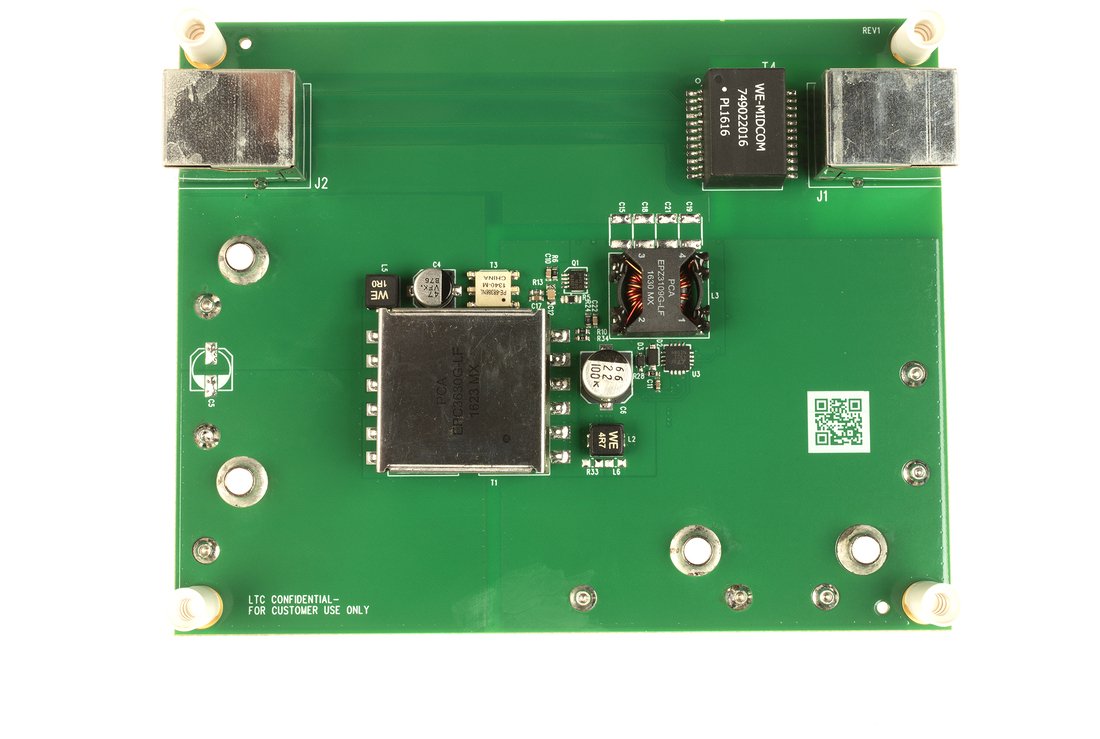

LT4295/LT4321演示板 | 集成反激式DC/DC和理想二极管电桥的PoE++(71W/24V/2.7A或62W/24V/2.3A)PD
