概览

优势和特点

  • 电气隔离的 12V 反激式直流输出，输出功率高达 24 W
  • 无需变压器第三绕组或光电隔离器进行输出调节
  • 通过可配置跳线阵列支持 IEEE802.3at（PoE+，Type 2）和 IEEE802.3bt（PoE++，Type 3 和 4）接口和电源控制
  • 支持 37V 至 57V 宽输入直流辅助电源

产品详情

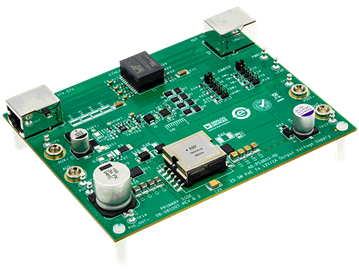

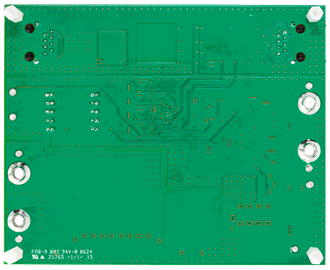

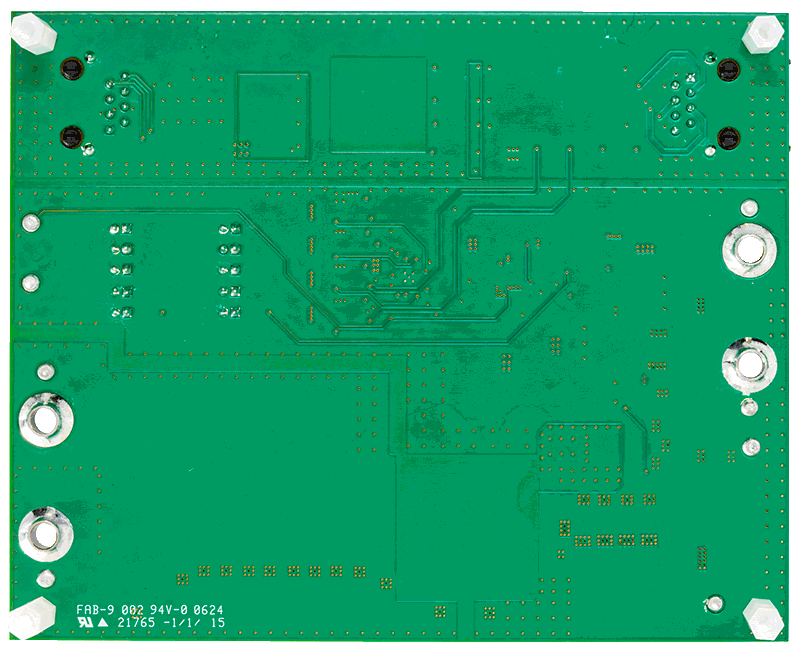

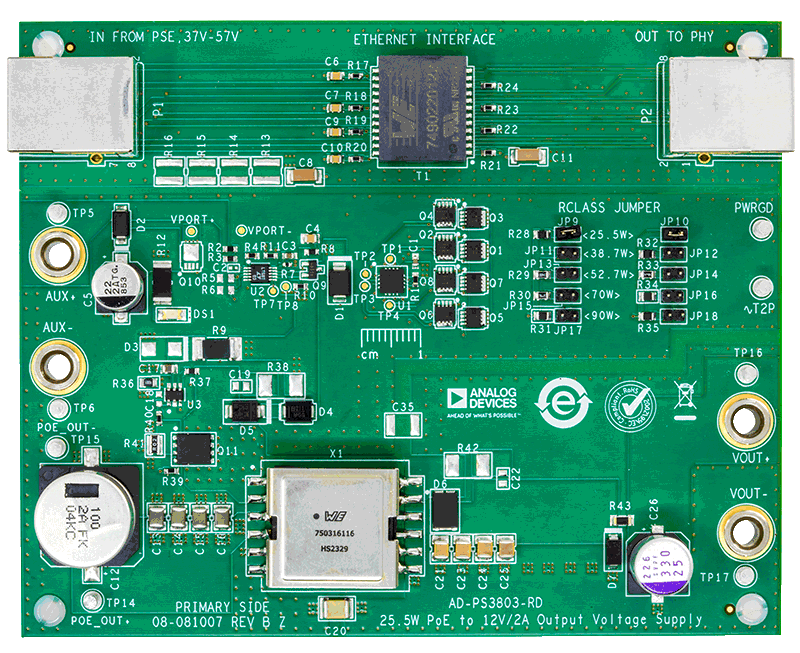

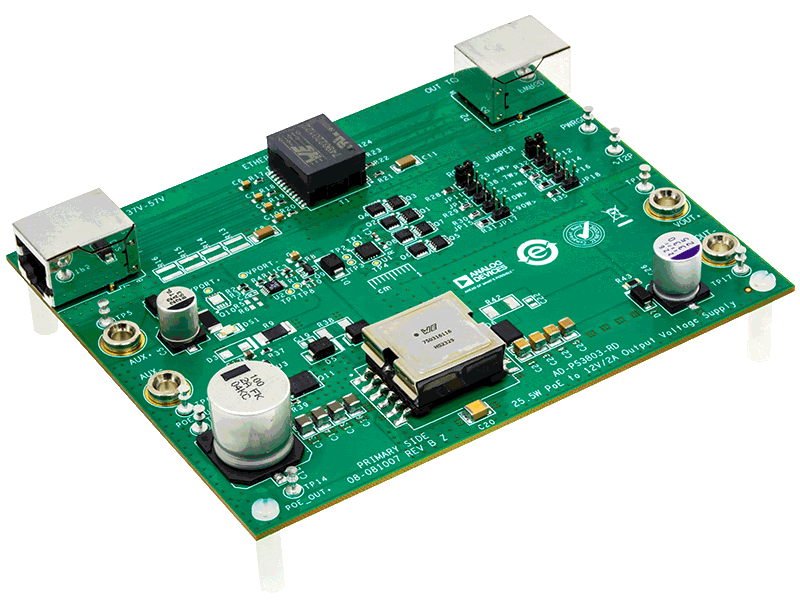

AD-PS3803-RD 参考设计是一种电源转换器，能够利用任何符合 IEEE802.3at（PoE+，Type 2）的下游以太网供电 (PoE) 电源来提供电气隔离的直流电源。

该解决方案的核心是 LT8306 60V 无光反激控制器，将 37V 至 57V PoE 输入电压降至 12V、24W DC 输出。

板载 LT4275 LTPoE++/PoE+/PoE 电力输送 (PD) 控制器可处理与任何 PoE 电源的连接和电力输送。

LT4321 理想二极管电桥控制器利用低 RDS(ON) N 沟道 FET 来提高端到端功率传输效率并简化热设计，取代了无源 PoE 整流桥中常见的八二极管配置。

AD-PS3803-RD 还具有辅助直流电源支持，可实现 37V 至 57V 的宽输入范围。

应用

  • 工业自动化
  • 监控摄像系统
  • VoIP 电话
  • 支付终端系统
  • 无线接入点
