LT8306

60V低IQ无光耦隔离型反激式控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品模型 4
特性
  • 宽输入电压范围:4.5V 至 60V
  • 低静态电流
    • 休眠模式下为 120μA
    • 有源模式下为 390μA
  • 支持重负载准谐振边界模式
  • 低纹波轻载 Burst Mode® 工作模式
  • 最小负载为全输出的 <0.5%(典型值)
  • 使用单一外部电阻器设置 VOUT
  • 用于外部 NFET 的 8V 栅极驱动
  • 无需变压器第三绕组或光隔离器即可进行调节
  • 精确的 EN/UVLO 阈值和滞后
  • 内部补偿和软启动
  • 输出短路保护
  • 6 引脚 TSOT-23 封装
  • AEC-Q100 适用于汽车应用
更多细节
show more Icon

LT8306是一款微功耗隔离反激式控制器,采用6引脚ThinSOT封装。该器件从原边反激式波形直接对隔离输出电压采样,无需第三绕组或光隔离器进行调节。输出电压通过一个外部电阻编程设定。内部补偿和软启动可进一步减少外部元件数。边界工作模式提供了一种具有出色负载调整能力的小型解决方案。低纹波突发工作模式可在轻负载时保持高效率,同时尽可能减少输出电压纹波。LT8306可通过8V栅极驱动来驱动低端N通道功率MOSFET。

LT8306的输入电压范围为4.5V至60V。高度集成和支持边界和低纹波突发模式,有助于实现使用简单、元件数少且高效的隔离式供电解决方案。

应用

  • 电信、汽车、工业、医疗隔离电源应用
  • 隔离辅助/管理电源
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8306RS6#TRMPBF
  • HTML
  • HTML
LT8306RS6#TRPBF
  • HTML
  • HTML
LT8306RS6#WTRMPBF
  • HTML
  • HTML
LT8306RS6#WTRPBF
  • HTML
  • HTML

软件和型号相关生态系统

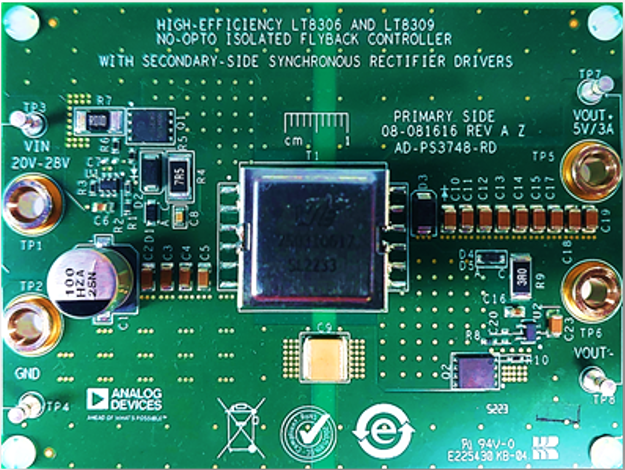

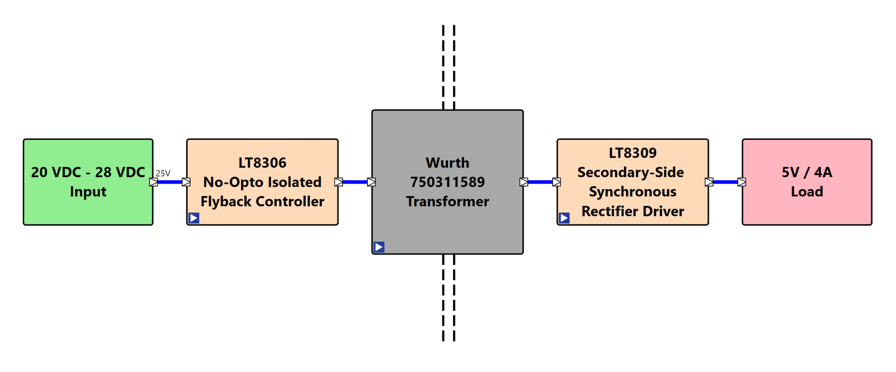

评估套件 2

reference details image

EVAL-LT8306-AZ

低 IQ 无光隔离反激式控制器

zoom

EVAL-LT8306-AZ

低 IQ 无光隔离反激式控制器

低 IQ 无光隔离反激式控制器

产品详情

EVAL-LT8306-AZ 评估电路是采用 LT8306 的微功耗无光隔离反激式转换器。此演示电路输出 12V 并保持严密的调节,负载电流范围为 15mA 至 2.0A,输入电压范围为 6V 至 36V。输出电流能力随输入电压升高而增加。

由于 LT8306 在极轻负载条件下具有极低的开关频率,因此,EVAL-LT8306-AZ 需要非常小的最小负载 (15mA) 来调节输出电压。为了正确限制输出电压并避免在无负载条件下预加载,需要在 VOUT+ 和 VOUT- 引脚之间放置一个 13V 稳压二极管。

在电源开关关闭后,变压器漏感会在初级线圈侧产生电压尖峰。为了在 MOSFET 额定电压 120V 内限制漏感尖峰,安装了 RC 缓冲器和 TVS 钳位,以抑制振铃,并将 MOSFET 漏极电压钳位到安全水平。当负载在 24V 的典型输入下低于 100mA 时,可以移除 RC 缓冲器,从而将效率提升 3–4%。

用户指南中的性能摘要表总结了评估电路在室温下的性能。使用某些预先设计的变压器,可以轻松修改评估电路,以适应不同的应用。

LT8306 是一款简单易用的微功耗隔离式反激控制器。通过直接从初级端反激波形对隔离输出电压采样,此 IC 无需第三绕组或光隔离器即可进行调节。它使用单一外部电阻器来设置隔离输出电压。它还集成了回路补偿和软启动电路,可减少外部元件数量。边界模式运行提供具有出色负载调整功能的小巧磁性解决方案。低纹波 Burst Mode 运行可在轻负载时保持高效率,同时最大限度地减小输出电压纹波。

LT8306 采用 6 引脚 ThinSOT 封装。它符合针对汽车应用的 AEC-Q100。LT8306 数据手册提供了完整的器件说明、运行说明和应用信息。请将该数据手册与 EVAL-LT8306-AZ 评估电路快速启动指南配合阅读。

reference details image

AD-PS3803-RD

PoE+ with Ideal Diode Bridge to Isolated Flyback DC/DC (12V, 2A)

zoom

AD-PS3803-RD

PoE+ with Ideal Diode Bridge to Isolated Flyback DC/DC (12V, 2A)

PoE+ with Ideal Diode Bridge to Isolated Flyback DC/DC (12V, 2A)

特性和优点

  • Galvanically isolated 12V flyback DC output with up to 24 W of output power capability
  • No Transformer third winding or Opto-Isolator for output regulation
  • Supports IEEE802.3at (PoE+, Type 2) and IEEE802.3bt (PoE++, Type 3 and 4) interfacing and power supply control via a configurable jumper array
  • Supports a wide input DC auxiliary power of 37V to 57V

产品详情

The AD-PS3803-RD reference design is a power converter capable of harnessing any IEEE802.3at (PoE+, Type 2) compliant downstream Power-Over-Ethernet (PoE) supply to provide a galvanically isolated DC power.

At the core of this solution is the LT8306 60V No-Opto Flyback controller, stepping down the 37V to 57V PoE input voltage to a 12V, 24W DC output.

The on-board LT4275 LTPoE++/PoE+/PoE power delivery (PD) controller handles interfacing and power delivery to any PoE supply.

The LT4321 ideal diode bridge controller is used for improved end-to-end power delivery efficiency and eased thermal design by utilizing low RDS(ON) N-Channel FETs, replacing the eight-diode configuration typically found in passive PoE rectifier bridge.

The AD-PS3803-RD also has auxiliary DC power support for a wide input range of 37V to 57V.

APPLICATIONS

  • Industrial Automation
  • Surveillance Camera Systems
  • VoIP Phones
  • Payment Terminal Systems
  • Wireless Access Points
