概览

优势和特点

  • 4.5V至36V较宽输入电压
  • 2A/4A最大源出/吸入栅极驱动电流
  • 适合非连续传导模式(DCM)、边界传导模式(BCM)
  • 低静态电流:320μA (典型值)
  • 可编程关断触发点
  • 可编程最小关断时间,以处理DCM振铃
  • 热关断保护
  • 6引脚SOT-23封装

产品详情

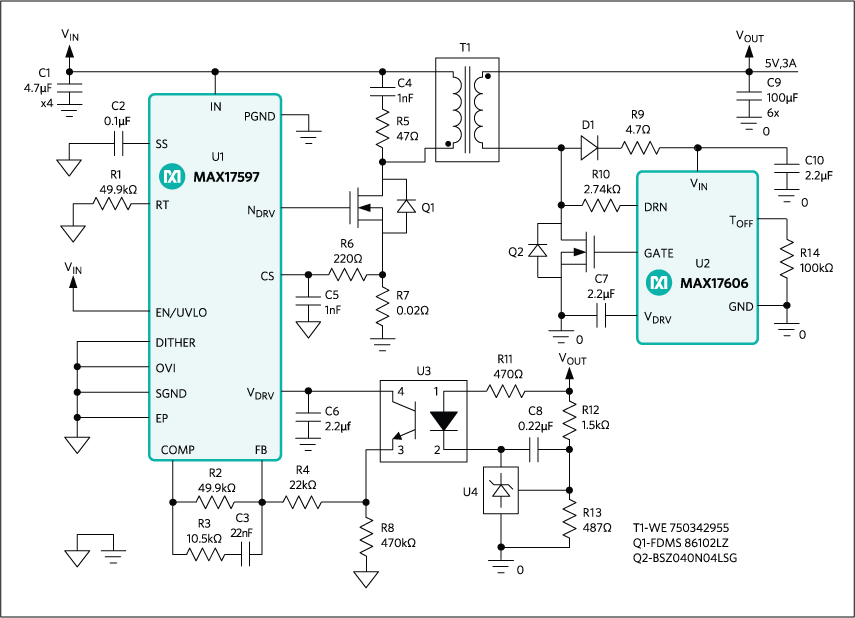

MAX17606为副边同步驱动器和控制器,专门设计用于工作在非连续模式(DCM)或边界传导模式(BCM)的隔离型反激结构。器件通过用MOSFET代替副边二极管,提高效率并简化热管理。器件的VDRV为7V,使其非常适合切换逻辑电平和反激同步整流使用的标准MOSFET。36V输入电压允许其利用输出电压或副边MOSFET的整流漏极电压进行驱动。可编程最小导通和关断时间为可靠处理变压器寄生元件相关的振铃问题提供灵活性。源出/吸入电流为2A/4A,MAX17606可理想用于驱动低RDS(on)功率MOSFET,具有快速栅极跳变时间。

应用

  • 高效隔离反激转换器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

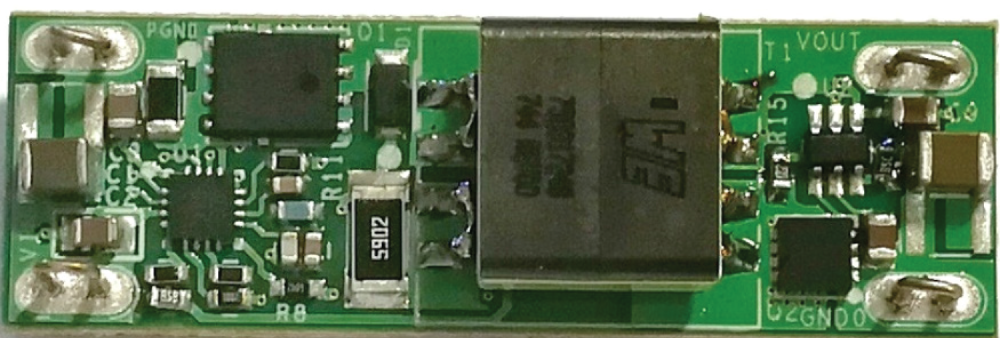

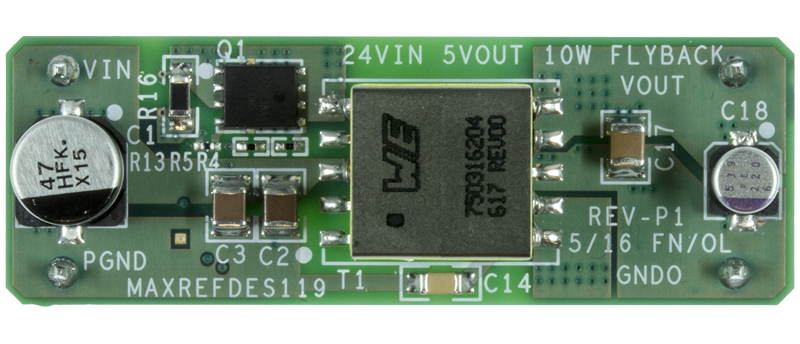

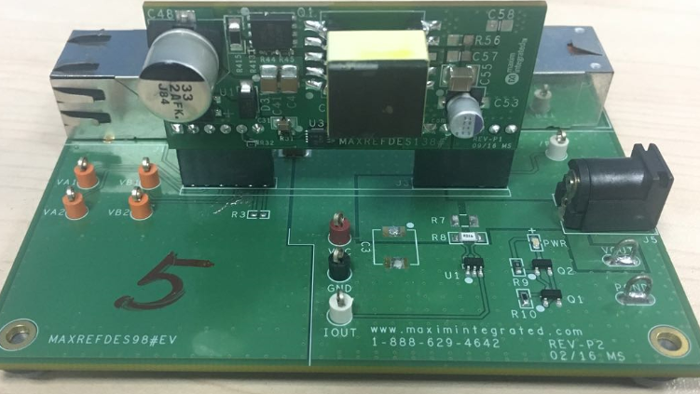

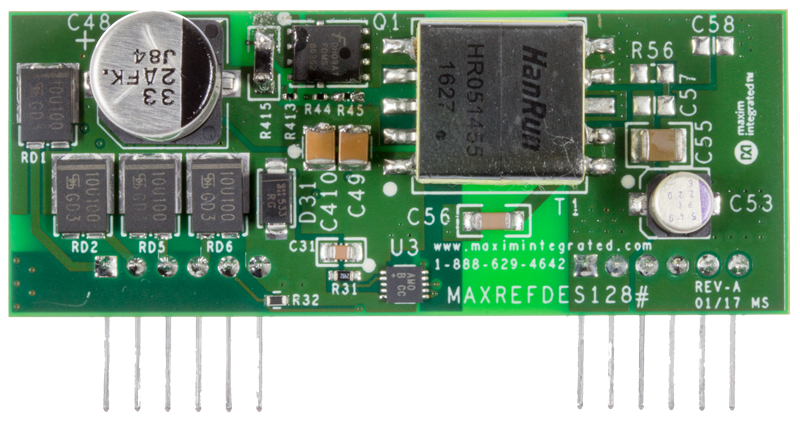

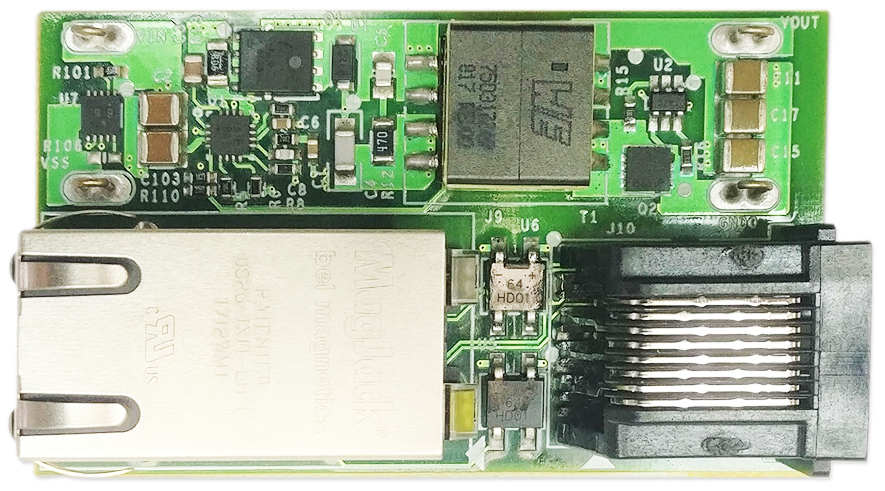

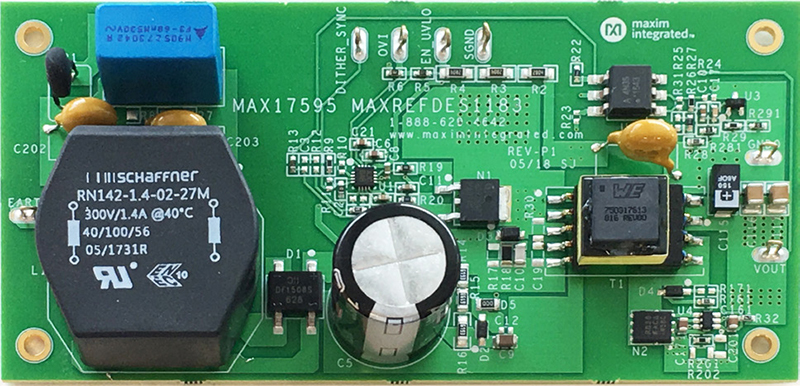

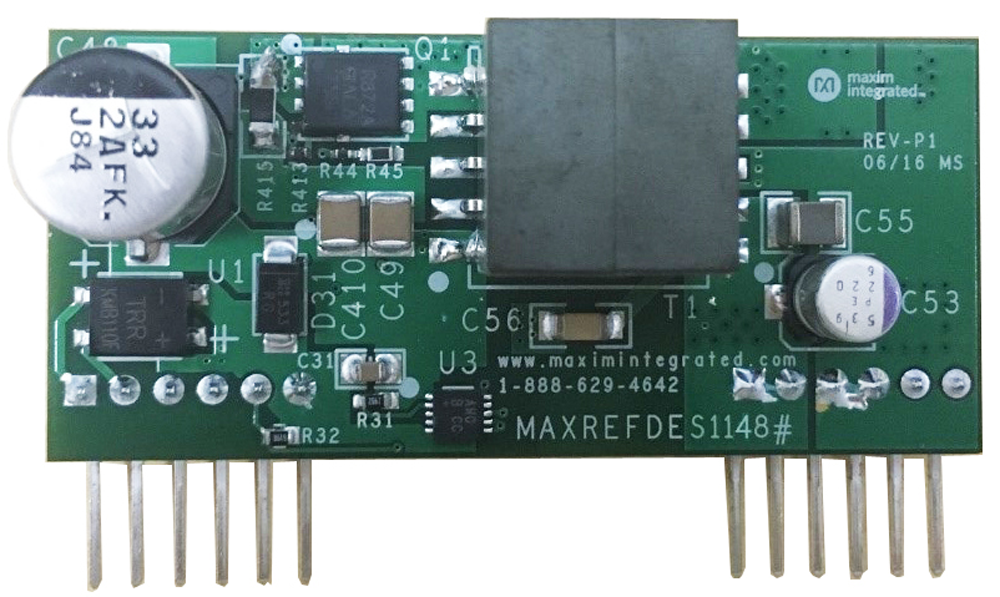

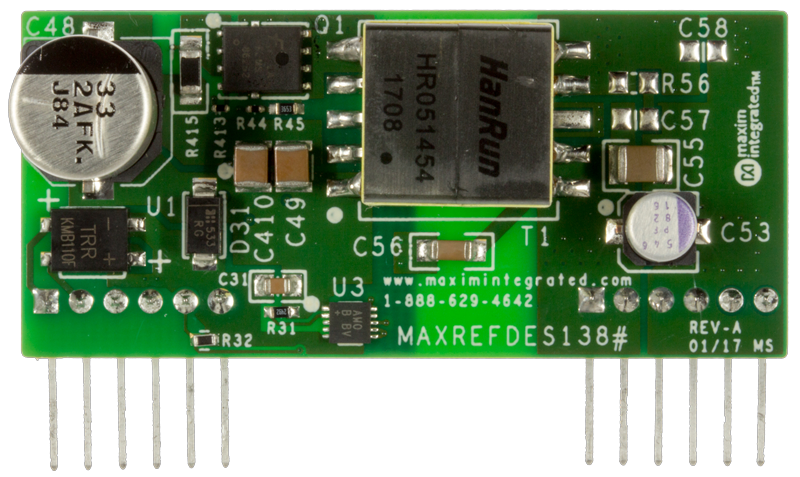

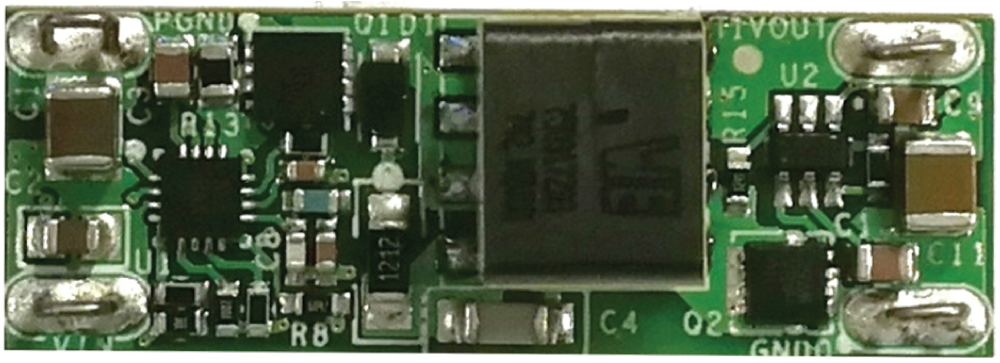

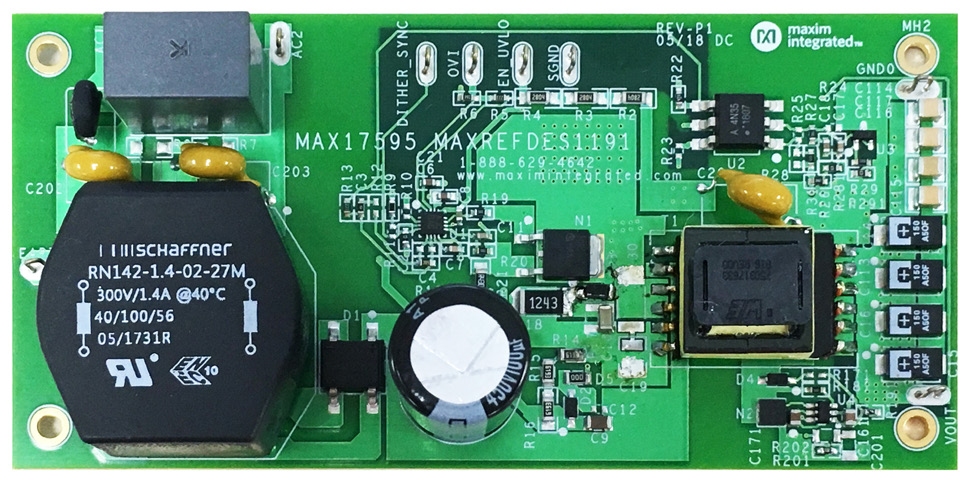

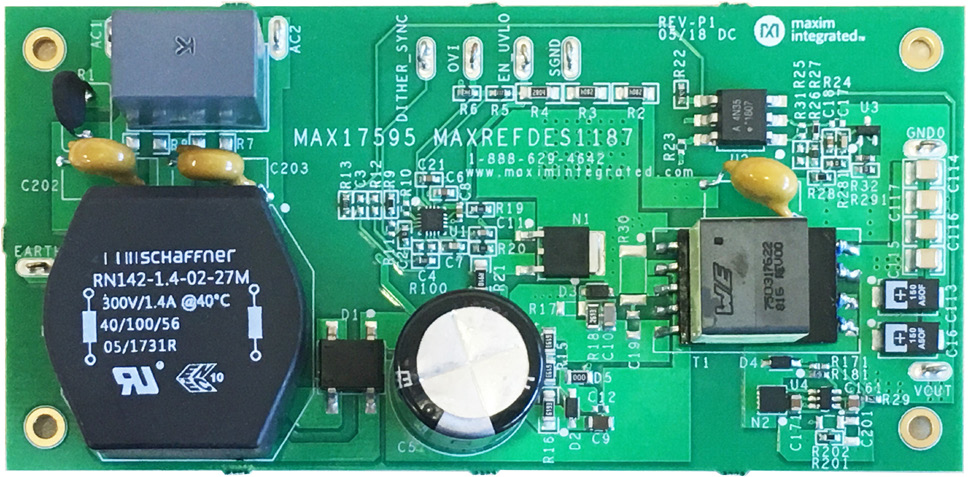

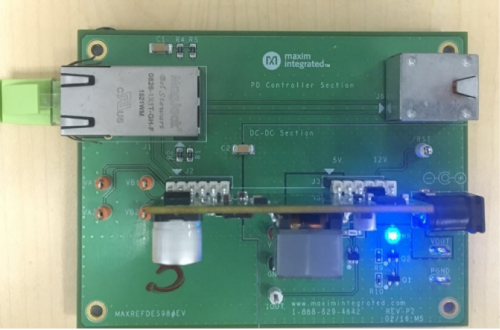

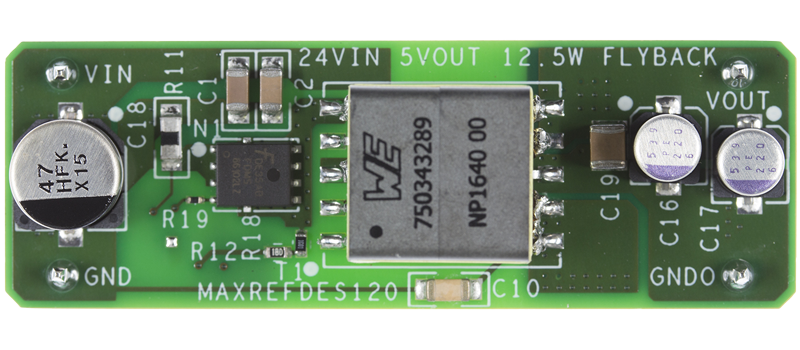

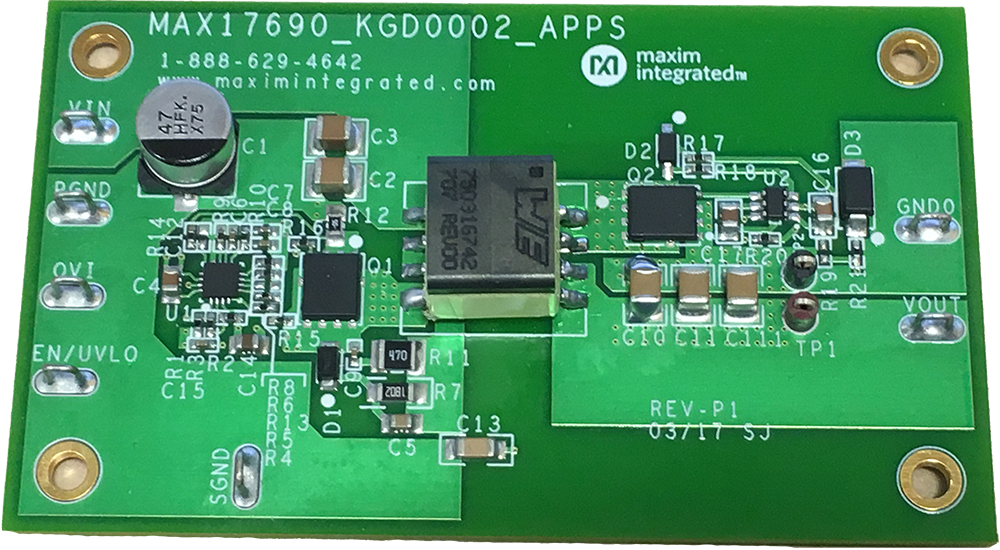

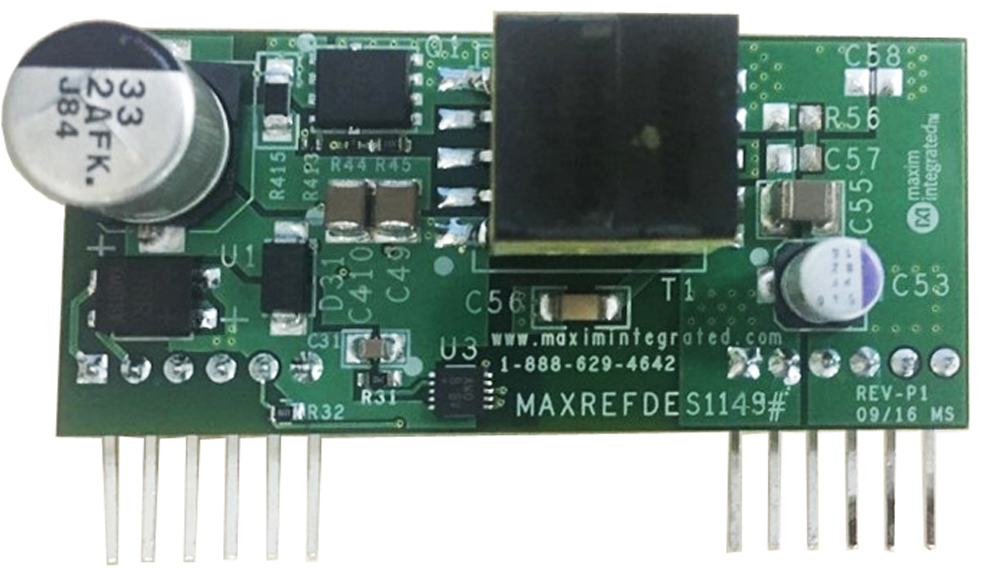

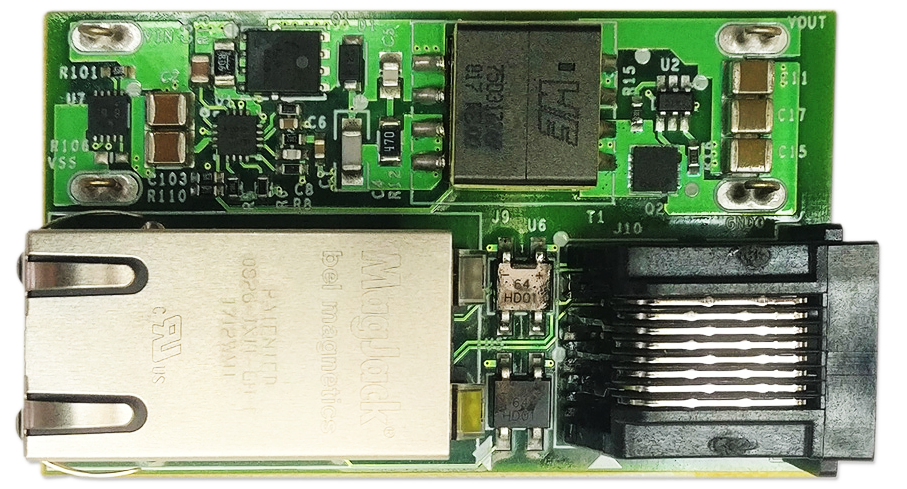

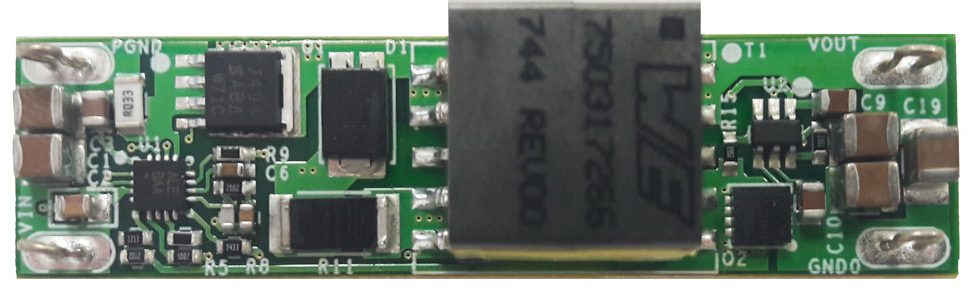

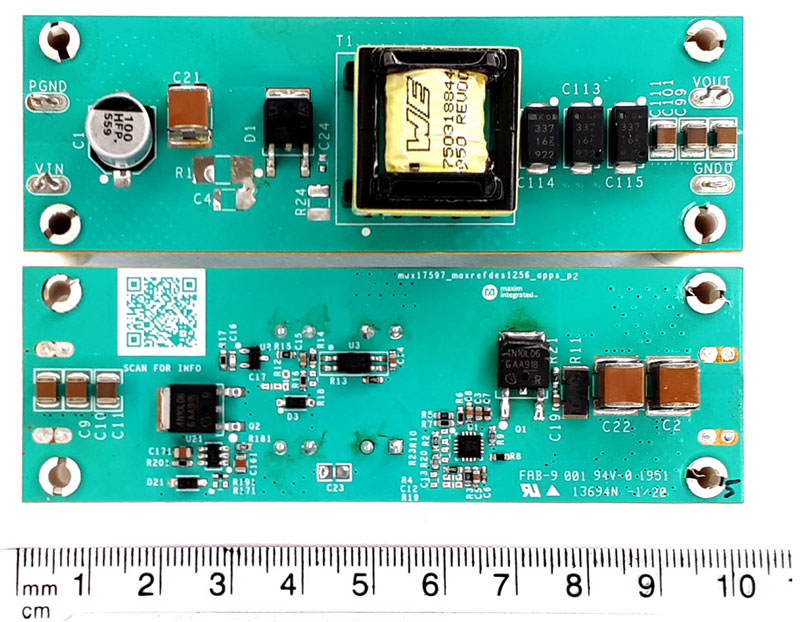

参考电路 (24)
