MAX17595

峰值电流模式控制器,用于构建反激和boost稳压器

更多 showmore-icon

结构紧凑、高性价比、高度灵活的隔离/非隔离电源

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 峰值电流模式离线式电源(通用交流输入)和电信电源(36V至72V)反激控制器—MAX17595
  • 峰值电流模式DC-DC反激控制器(4.5V至36V输入范围)—MAX17596
  • 峰值电流模式异步boost PWM控制器(4.5V至36V输入范围)—MAX17597
  • 电流模式控制提供优异的瞬态响应
  • 启动电流低至22µA
  • 100kHz至1MHz可编程开关频率,具有可选同步模式
  • 可编程频率抖动,工作于低EMI扩频模式
  • 以外部检流电阻调节电流门限
  • 快速逐周期峰值电流限制
  • 打嗝式短路保护
  • 过温保护
  • 可编程软启动和斜率补偿
  • 输入过压保护
  • 节省空间的3mm x 3mm TQFN封装
更多细节
show more Icon

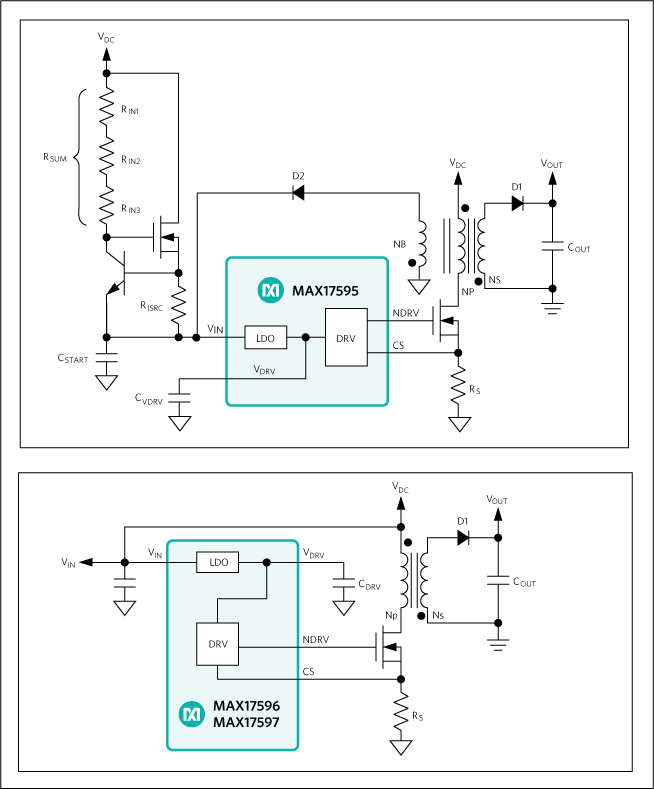

MAX17595/MAX17596/MAX17597为峰值电流模式控制器系列产品,包含宽输入电压范围反激、boost稳压器设计所需的全部电路。MAX17595提供经过优化的输入门限,理想用于通用输入AC-DC转换器和DC-DC电信电源(36V至72V输入范围)。MAX17596/MAX17597所提供的输入门限针对低压DC-DC应用(4.5V至36V输入范围)而优化。MAX17597提供支持boost转换器设计的所有电路。三个控制器内部均集成了栅极驱动器,用于驱动外部n沟道MOSFET。

MAX17595/MAX17596/MAX17597内部误差放大器带有1%精度的电压基准,无需外部基准,便于设计。开关频率可编程设置在100kHz至1MHz,精度可达8%,可优化选择磁性滤波元件,提供紧凑、高性价比的电源转换方案。对于EMI敏感应用,MAX17595/MAX17596/MAX17597提供集成的可编程频率抖动电路,工作在低EMI扩频模式。

用户可以精确地在所要求的输入电压下启动电源、实现输入过压保护、设置软启动时间。可编程斜率补偿电路有助于改进峰值电流控制环路的稳定性。

打嗝式过流保护和热关断功能大幅降低过流、过温故障条件下的功耗。

应用

  • 电池供电应用
  • 工业和电信应用
  • 通用输入离线AC-DC电源
  • 反击式、升压电池充电器DC输入范围广
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17595ATE+
  • HTML
  • HTML
MAX17595ATE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2013

- 1345

ASSEMBLY

MAX17595ATE+

量产

MAX17595ATE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2013

- 1345

arrow down

ASSEMBLY

MAX17595ATE+

量产

MAX17595ATE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

MAX17597FBEVKIT

MAX17597反激配置评估板

zoom

MAX17597FBEVKIT

MAX17597反激配置评估板

MAX17597反激配置评估板

特性和优点

  • 18V至36V输入范围
  • 隔离输出:24V DC @ 20W
  • 逐周期限流
  • 电阻可编程UVLO/OVI门限
  • 低成本反激设计
  • 高达1500VRMS电隔离
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX17597评估板(EV kit)为完全安装并经过测试的电路板,演示隔离型20W反激配置DC-DC转换器。电路使用器件的峰值电流模式控制器,器件采用16引脚TQFN封装,带裸焊盘。评估板演示IC的逐周期限流、软启动以及EN/UVLO特性。

评估板电路输出配置为隔离24V,提供高达833mA输出电流。评估板配置为工作在200kHz开关频率。光耦以及变压器提供输入和输出之前的电隔离,可高达1500VRMS

应用

  • 电池供电应用
  • 工业和电信应用
  • 通用输入离线AC-DC电源
  • 反击式、升压电池充电器DC输入范围广

MAX17597EVKIT

MAX17597评估板

zoom

MAX17597EVKIT

MAX17597评估板

MAX17597评估板

特性和优点

  • 8V至14V输入范围
  • 输出电压:24V,1A
  • 600kHz开关频率
  • 效率高达95.6%
  • 低成本升压转换器设计
  • 经验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX17597评估板(EV kit)是完全安装并经过测试的表贴电路板,用于评估MAX17597升压(boost)配置的峰值电流模式控制器。评估板提供24V输出电压,输出电流可达1A。输入电压范围:8V至14V。
工作在600kHz、升压转换模式时,效率高达95.6%,输出功率高达24W。

应用

  • 电池供电应用
  • 工业、电信及汽车应用
  • 通用输入离线AC-DC电源
  • 反击式、升压电池充电器DC输入范围广

MAX17595EVKIT

MAX17595评估板

zoom

MAX17595EVKIT

MAX17595评估板

MAX17595评估板

特性和优点

  • 85V AC至265V AC或120V DC至375V DC输入范围
  • 15V DC、1.5A电流的隔离输出电源
  • 电气隔离高达3500VRMS
  • 120kHz开关频率
  • 效率高达86%
  • 低成本反激设计
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX17595评估板(EV kit)是完全安装并经过测试的电路板,评估板采用MAX17595峰值电流模式控制器构成反激式稳压器。评估板配置为15V、电流高达1.5A的隔离输出。输入电压范围:85V AC至265V AC或120V DC至375V DC。
评估板电路具有低静态电流,效率高达86%。利用工作在120kHz开关频率的单晶体管(MOSFET)反激转换拓扑获得高效率。表贴变压器包含第三个绕组,上电后为IC供电。光耦与变压器提供高达3500VRMS的电压隔离。
注意: 评估板设计工作在高压条件下,评估板及其连接设备可能存在危险的电压。用户在给评估板上电或连接电源时需严格遵循高压设备操作安全流程。
出现严重故障或失效条件下,评估板可能消耗非常大的功率,从而导致器件高速溅出。操作评估板时应小心谨慎,避免人员伤害。

应用

  • 电池供电应用
  • 工业、电信及汽车应用
  • 通用输入离线AC-DC电源
  • 反击式、升压电池充电器DC输入范围广

MAX17596EVKIT

MAX17596评估板

zoom

MAX17596EVKIT

MAX17596评估板

MAX17596评估板

特性和优点

  • 18V至36V输入范围
  • 隔离输出:24V DC @ 20W
  • 逐周期限流
  • 电阻可编程UVLO/OVI门限
  • 低成本反激设计
  • 高达1500VRMS电隔离
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX17596评估板(EV kit)为完全安装并经过测试的电路板,演示隔离型20W反激配置DC-DC转换器。电路使用器件的峰值电流模式控制器,器件采用16引脚TQFN封装,带裸焊盘。评估板演示IC的逐周期限流、软启动以及EN/UVLO特性。

评估板电路输出配置为隔离+24V,提供高达833mA输出电流。评估板配置为工作在200kHz开关频率。光耦以及变压器提供输入和输出之前的电隔离,可高达1500VRMS

应用

  • 电池供电应用
  • 工业和电信应用
  • 通用输入离线AC-DC电源
  • 反击式、升压电池充电器DC输入范围广
工具和仿真

工具及仿真模型 1

参考电路

参考电路 9

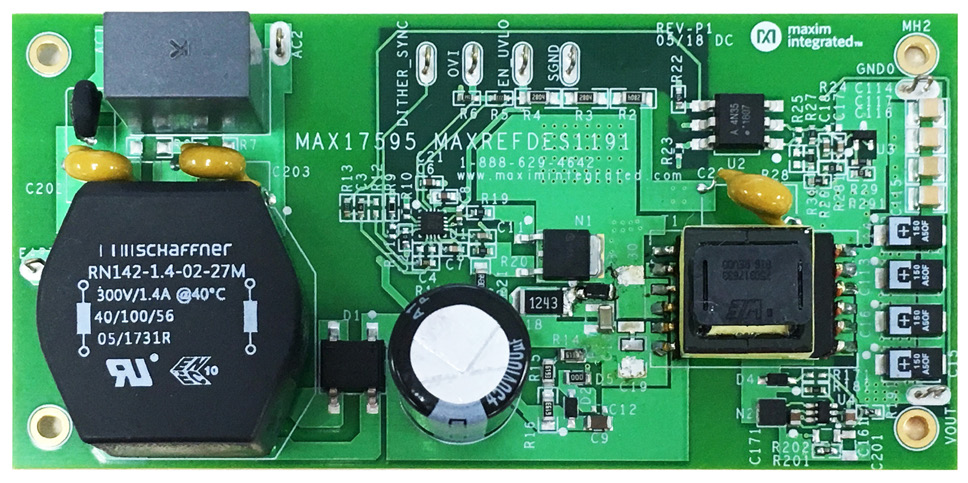

maxrefdes1191

15W 5V Offline Flyback Converter Using the MAX17595

zoomopens a dialog

MAXREFDES1191

15W 5V Offline Flyback Converter Using the MAX17595

15W 5V Offline Flyback Converter Using the MAX17595

特性和优点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
查看参考设计详情 external link

使用部分 2

设计和集成工具

pdf icon

ZIP

3.09 M

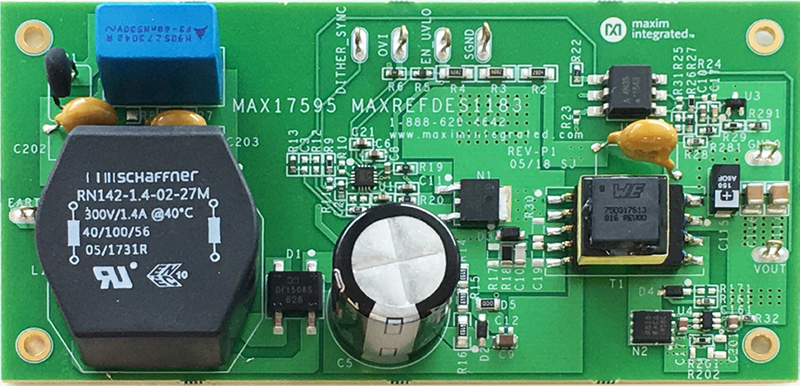

maxrefdes1183

3.5W 5V Offline Flyback Converter Using MAX17595

zoomopens a dialog

MAXREFDES1183

3.5W 5V Offline Flyback Converter Using MAX17595

3.5W 5V Offline Flyback Converter Using MAX17595

特性和优点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/ Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
查看参考设计详情 external link

使用部分 2

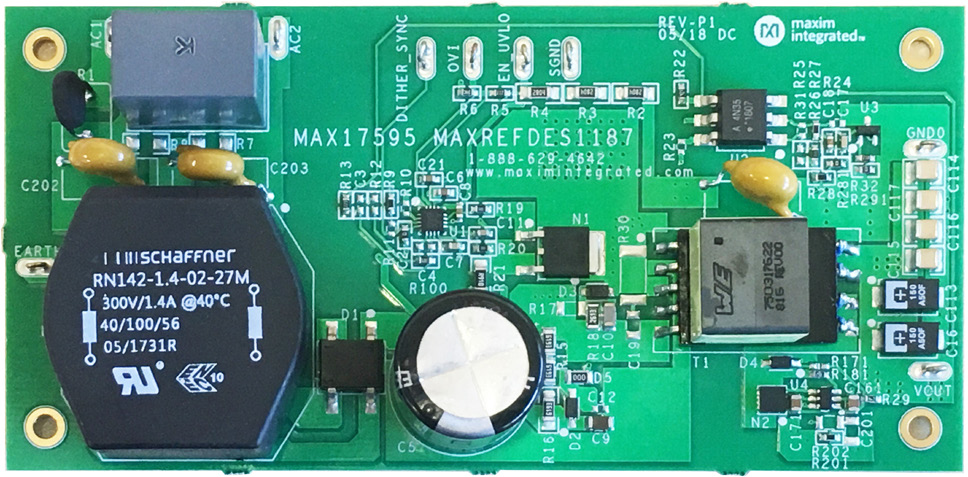

maxrefdes1187

7.5W 5V Offline Flyback Converter Using the MAX17595

zoomopens a dialog

MAXREFDES1187

7.5W 5V Offline Flyback Converter Using the MAX17595

7.5W 5V Offline Flyback Converter Using the MAX17595

特性和优点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/ Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
查看参考设计详情 external link

使用部分 2

设计和集成工具

pdf icon

ZIP

1.71 M

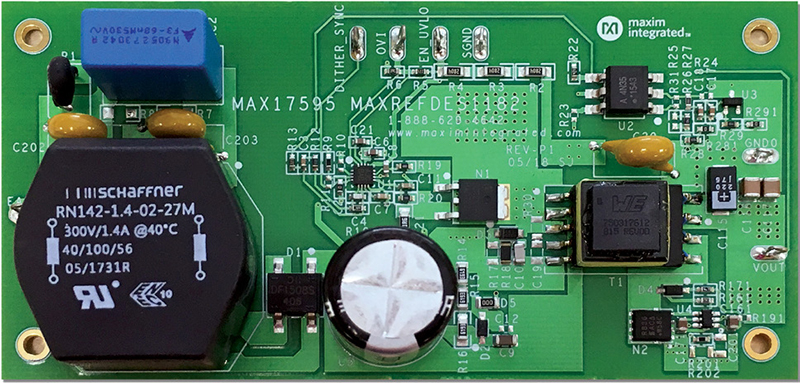

MAXREFDES1182

3.5W 3.3V Offline Flyback Converter Using the MAX17595

zoomopens a dialog

MAXREFDES1182

3.5W 3.3V Offline Flyback Converter Using the MAX17595

3.5W 3.3V Offline Flyback Converter Using the MAX17595

特性和优点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

1.65 M

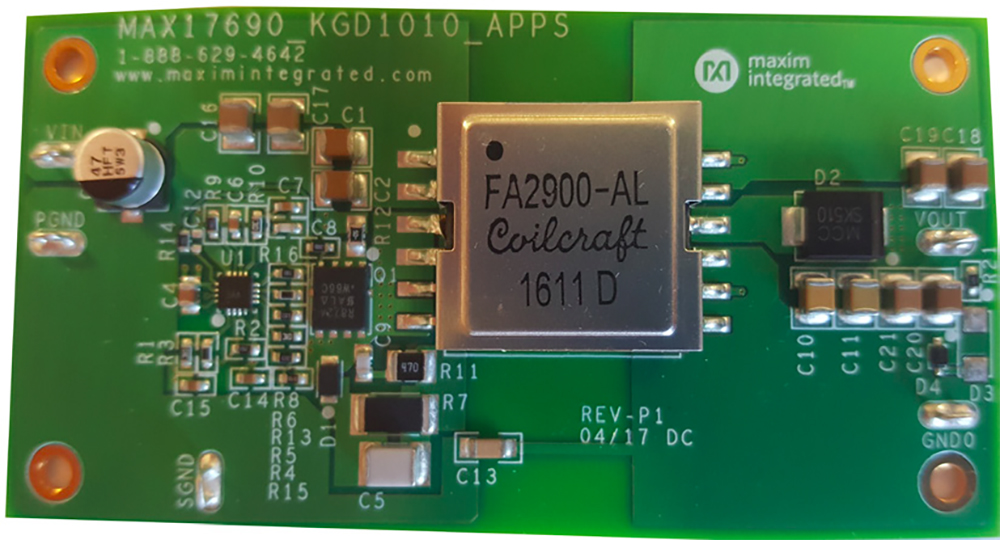

MAXREFDES1010

24V/300mA, No-Opto Isolated Flyback DC-DC Converter Reference Design

zoomopens a dialog

MAXREFDES1010

24V/300mA, No-Opto Isolated Flyback DC-DC Converter Reference Design

24V/300mA, No-Opto Isolated Flyback DC-DC Converter Reference Design

特性和优点

  • 4.5V to 60V Input Voltage Range
  • Programmable Switching Frequency from 50kHz to 250kHz
  • Programmable Input Enable/UVLO Feature
  • Programmable Input Overvoltage Protection
  • Adjustable Soft-Start
  • 2A/4A Peak Source/Sink Gate Drive Capability
  • Hiccup Mode Short-Circuit Protection
  • Fast Cycle-by-Cycle Peak Current Limit
  • Thermal Shutdown Protection
  • Space-Saving, 16-Pin, 3mm × 3mm TQFN Package
  • -40℃ to +125℃ Operating Temperature Range
查看参考设计详情 external link

使用部分 2

设计和集成工具

pdf icon

ZIP

2.56 M

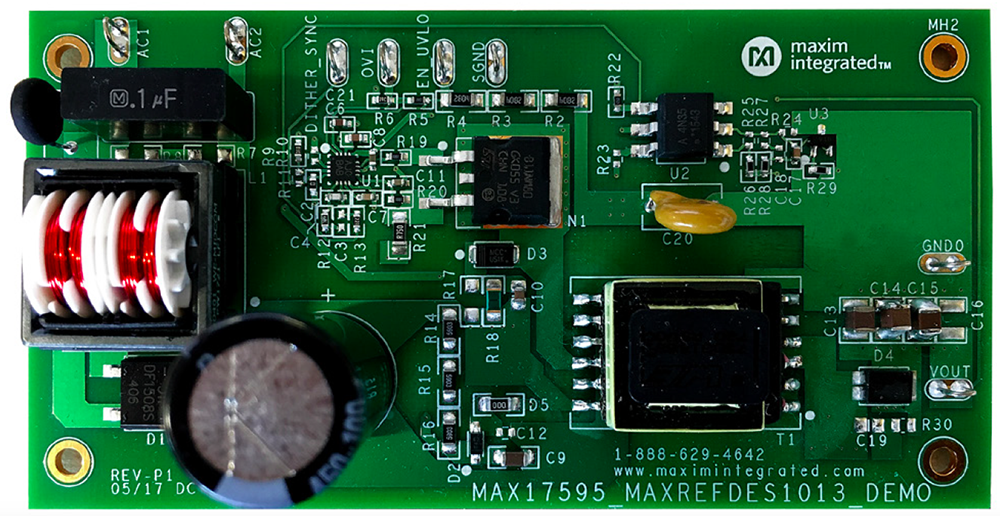

MAXREFDES1013

12W Offline Flyback Converter Using MAX17595

zoomopens a dialog

MAXREFDES1013

12W Offline Flyback Converter Using MAX17595

12W Offline Flyback Converter Using MAX17595

特性和优点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/ Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

3.19 M

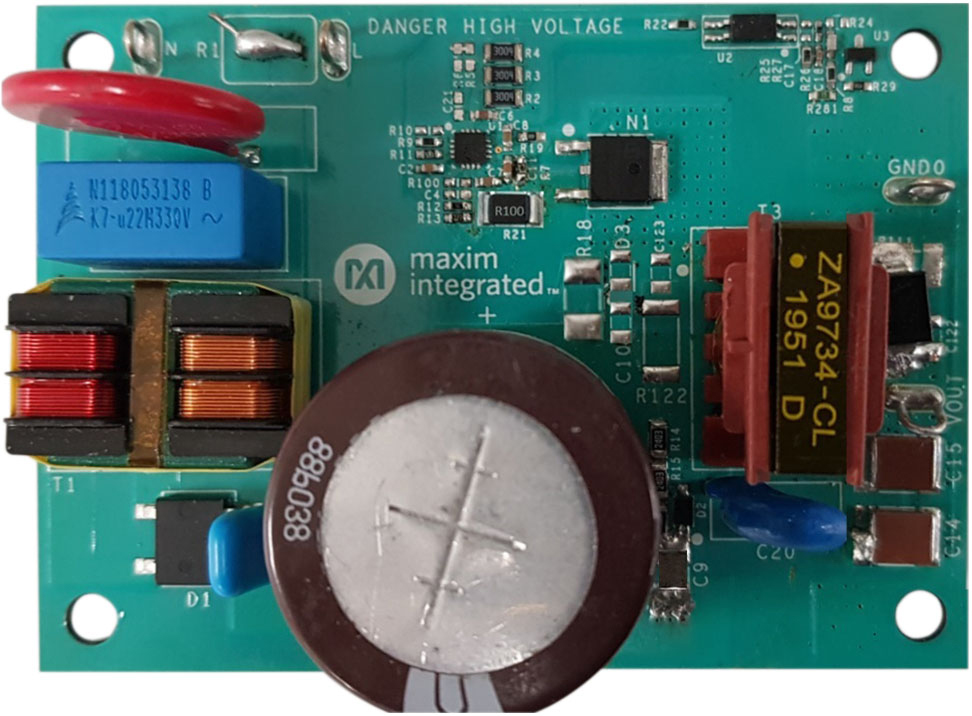

Figure 1a. MAXREFDES1249 hardware (top).

Miniature Universal Input 36W AC-DC Flyback Converter using the MAX17595

zoomopens a dialog

MAXREFDES1249

Miniature Universal Input 36W AC-DC Flyback Converter using the MAX17595

Miniature Universal Input 36W AC-DC Flyback Converter using the MAX17595

特性和优点

Features

  • Programmable frequency dithering for a low-EMI (electromagnetic interference) spread-spectrum operation
  • Programmable switching frequency optimizes the magnetic and filter components for compact, cost-effective, and efficient isolated/non-isolated power supplies
  • Isolation of 4000V AC between the primary and secondary sides
  • EMI and EMC (electromagnetic compatibility) compliant design
  • Programmable input enable/UVLO (undervoltage lockout) feature
  • Programmable input overvoltage protection
  • Adjustable soft-start
  • Hiccup-mode, short-circuit protection
  • Fast cycle-by-cycle peak current limit
  • Thermal shutdown protection
  • Space-saving, 16-pin, 3mm x 3mm TQFN (thin quad flat no-leads) package
  • Operating temperature range of -40°C to +125°C
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

1.11 M

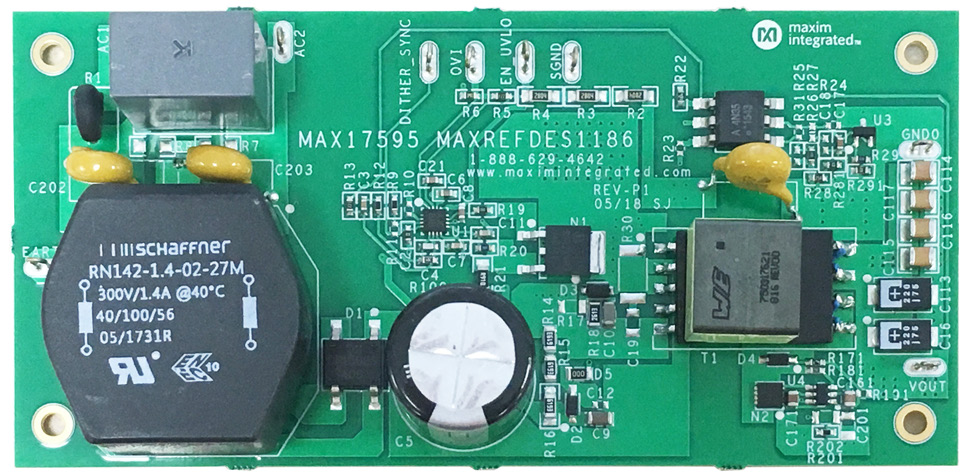

MAXREFDES1186

7.5W 3.3V Offline Flyback Converter Using the MAX17595

zoomopens a dialog

MAXREFDES1186

7.5W 3.3V Offline Flyback Converter Using the MAX17595

7.5W 3.3V Offline Flyback Converter Using the MAX17595

特性和优点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

5.81 M

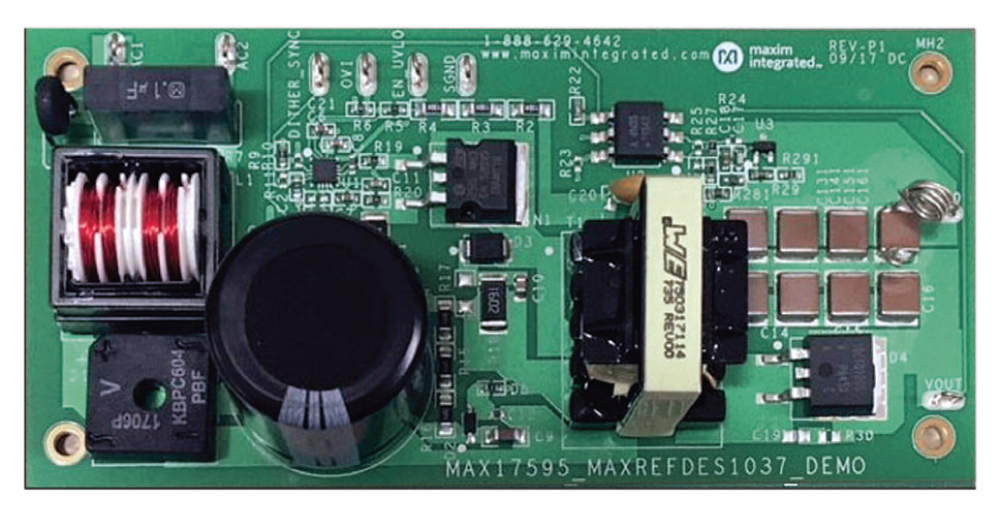

MAXREFDES1037
