概览

优势和特点

  • 电流模式控制
  • 高达625kHz的可编程开关频率
  • 精确的UVLO门限(1%)
  • 带有内部延迟的漏极开路UVLO指示输出
  • 36V至72V的电信电压范围
  • 通用离线输入电压范围
    • 85V交流至265V交流整流电压(MAX17500)
  • 9.5V至24V输入电压(MAX17499)
  • 数字软启动
  • 具有较大滞回电压的内部自举UVLO (MAX17500)
  • 内部误差放大器,带有精度为1.5%的基准
  • 50µA (典型值)启动电源电流
  • 50%最大占空比(MAX17499A/MAX17500A)
  • 75%最大占空比(MAX17499B/MAX17500B)
  • 60ns逐周期限流传输延迟
  • 微型10引脚µMAX封装

产品详情

MAX17499/MAX17500电流模式PWM控制器包含了设计宽输入电压、隔离或非隔离电源所需的所有控制电路。MAX17499适用于低输入电压(9.5V直流至24V直流)电源;MAX17500适用于通用输入(85V交流至265V交流整流电压)电源或电信(-36V直流至-72V直流)电源。

IC内置一个误差放大器,能够用来调整第三绕组的输出电压,从而实现主侧稳定的隔离电源,无需光电耦合器。输入欠压锁定(UVLO)可以用来设置输入启动电压,确保在电压跌落的情况下正确操作。带有210µs内部延迟的漏极开路UVLO指示输出可对二次侧控制器进行顺序控制。输入电源启动电压可用外部分压器设定。UVLO/EN输入能够关断器件。内部数字软启动消除了输出电压过冲。

MAX17500内置自举UVLO,具有较大的滞回,启动时最低需要23.6V的电压。MAX17499内部没有自举UVLO,可采用最低9.5V的电压直接偏置。

IC的开关频率由外部电阻设置。MAX17499A/MAX17500A具有50%的最大占空比,而MAX17499B/MAX17500B具有75%的最大占空比。这些器件均采用10引脚µMAX®封装,工作在-40°C至+85°C温度范围。

应用

  • 1/2、1/4和1/8砖电源模块
  • 12V升压和SEPIC调节器
  • 高效、隔离电信电源
  • 工业电源变换
  • 隔离、非隔离型高亮度LED
  • 隔离型不间断电源
  • 网络/服务器
  • 电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

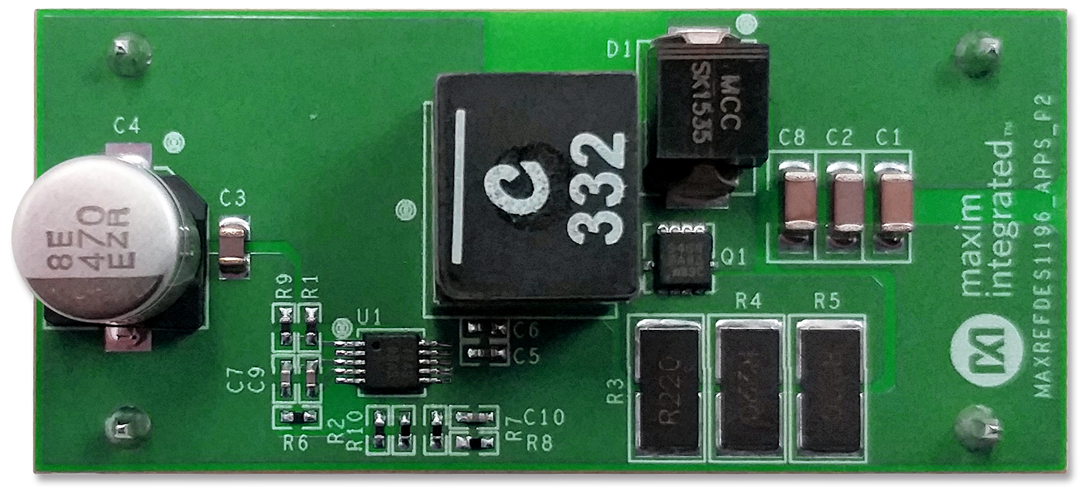

参考电路 (1)
