概览
优势和特点
- 可采用 DCM 和 BCM/CrCM 导通模式反激拓扑
- VCC：4.5V 至 40V
- 支持高达 150V MOSFET
- 26ns 关断传播延迟
- 准确的最小导通和关断定时器用于实现可靠的运作
- 可调和准确的跳变点：+5mV 至 –30mV
- 1Ω 栅极驱动器下拉

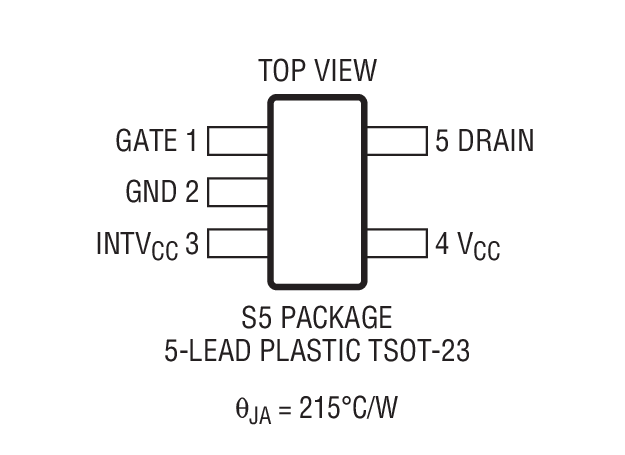

- SOT-23 5 引脚封装
产品详情

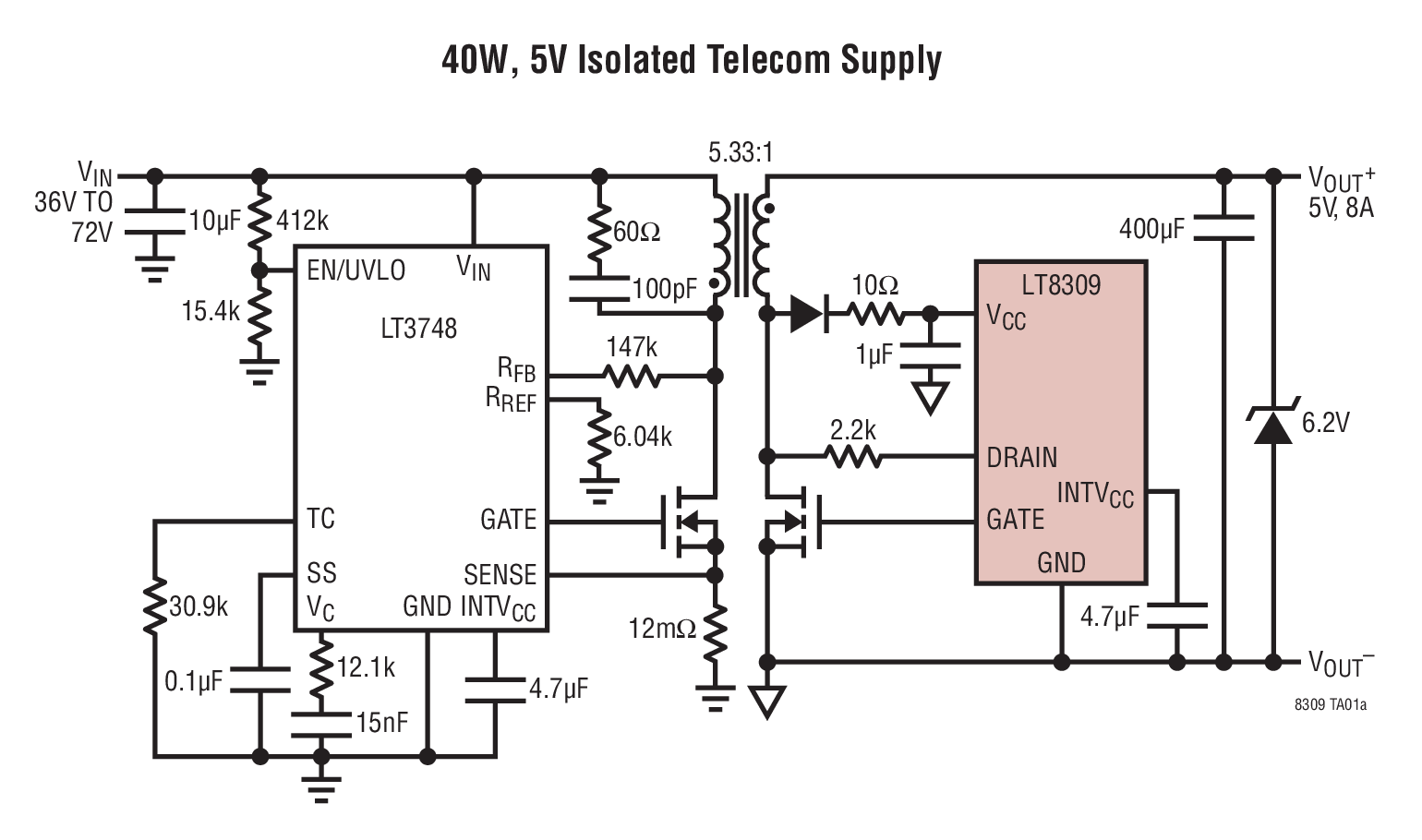

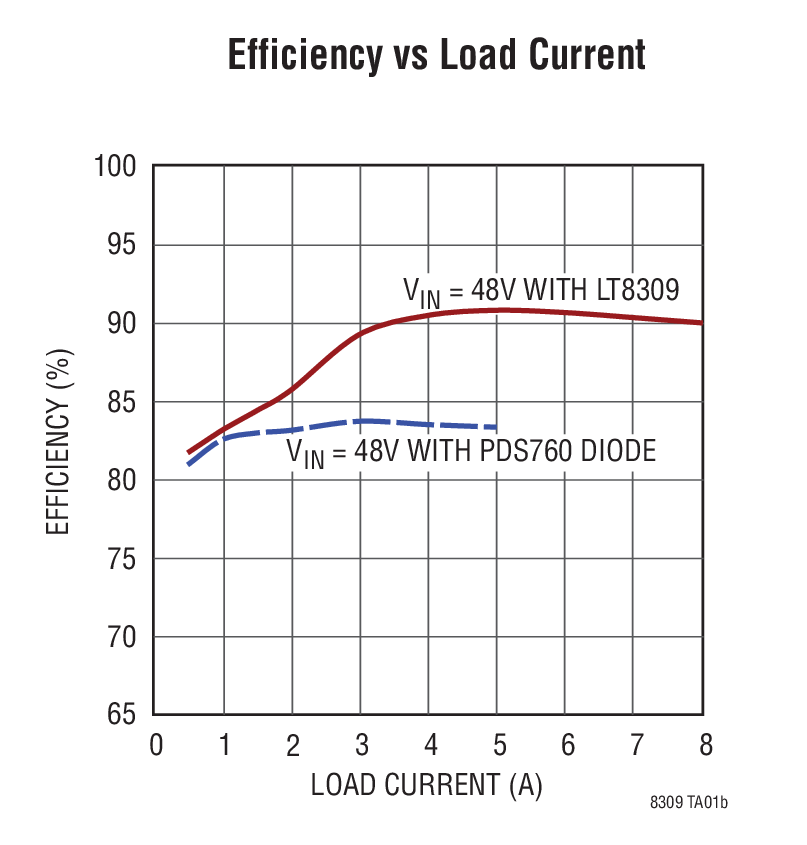

LT®8309 是一款副边同步整流器驱动器，其可取代反激式拓扑中的输出整流器二极管。通过用一个 N 沟道 MOSFET 替代该二极管，应用电路将不再受输出二极管热限制条件的约束。该 IC 通过检测漏极至源极电压以确定电流在什么时候变至负值，从而复制了二极管的运行方式。LT8309 低的最小导通和关断时间有助改善抗噪声性能。
26ns 的快速传播延迟使得应用电路能够在不连续导通模式 (DCM) 和临界导通模式 (CrCM) 中运作。栅极驱动器具有一个用于实现快速关断的 0.8Ω 下拉器件。40V VCC 额定值允许器件采用 MOSFET 的输出电压或整流漏极电压来驱动。400μA 的低静态电流最大限度地提高了低输出电流条件下的效率。
Applications
- 高输出电流反激
- 高效率反激
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
