概览

优势和特点

  • 具正激式 / 反激式控制器的 IEEE 802.3af/at 和 LTPoE++™ 90W 受电设备 (PD)
  • LT4276A 支持所有下列标准：
    • LTPoE++ 38.7W、52.7W、70W 和 90W
    • 符合 IEEE 802.3at (25.5W) 规范
    • 符合 IEEE 802.3af (高达 13W) 规范
  • LT4276B 符合 IEEE 802.3at/af 规范
  • LT4276C 符合 IEEE 802.3af 规范
  • 出众的浪涌保护能力 (100V 绝对最大值)
  • 宽结温范围 (–40°C 至 125°C)
  • 低至 9V 的辅助电源支持
  • 反激式操作无需光隔离器
  • 外部热插拔 N 沟道 MOSFET 用于实现最低的功率耗散和最高的系统效率
  • 利用 LT4321 理想二极管桥可实现>94% 的端到端效率
  • 采用 28 引脚 4mm x 5mm QFN 封装

产品详情

LT®4276 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。该器件包括一个能够在正激式和反激式拓扑中执行同步操作的隔离式开关稳压控制器，并具有辅助电源支持能力。

LT4276A 采用 LTPoE++ 分级方案，可在 PD RJ45 连接器上接收 38.7W、52.7W、70W 或 90W 的功率，并返回兼容 IEEE 802.3 标准。LT4276B 是一款完全符合 IEEE 802.3at 25.5W Type 2 (PoE+) 规格的 PD。LT4276C 则是一款完全符合 IEEE 802.3af 13W Type 1 (PoE) 规格的 PD。

LT4276 支持正激式和反激式电源拓扑，可针对众多的 PoE 应用进行配置。反激式拓扑支持 No-Opto 反馈。只需采用一个连接至 AUX 引脚的电阻分压器即可准确地检测辅助输入电压。

LT4276 利用一个外部低 RDS(ON) N 沟道 MOSFET 以实现热插拔功能，从而较大限度地提高了供电能力和效率、降低了热耗散、并且简化了热设计。



应用

  • 高功率无线数据系统
  • 室外安保摄像设备
  • 商业和公共信息显示器
  • 高温应用

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

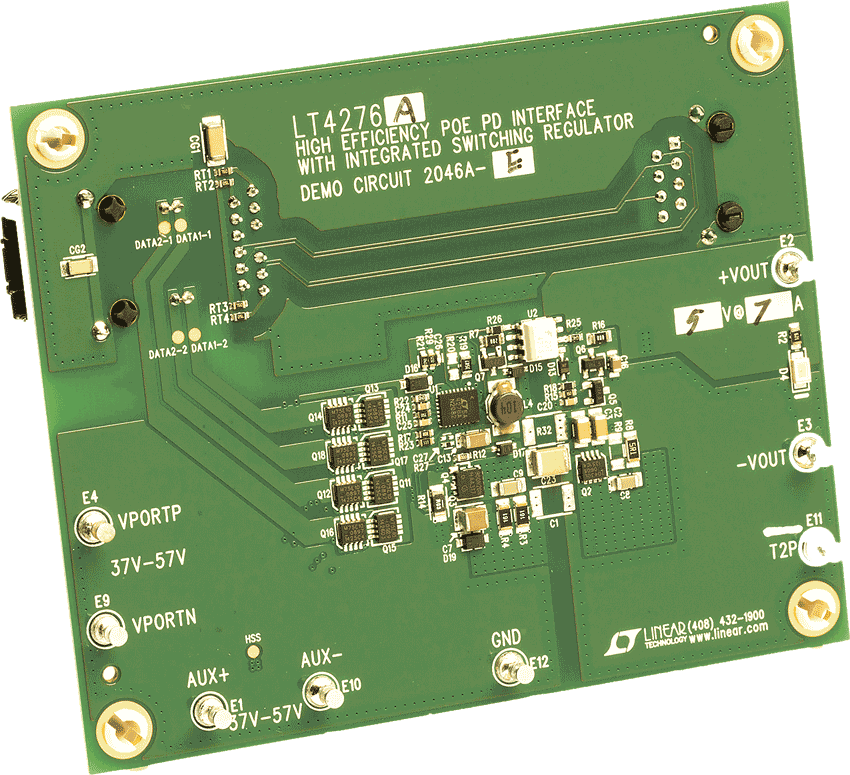

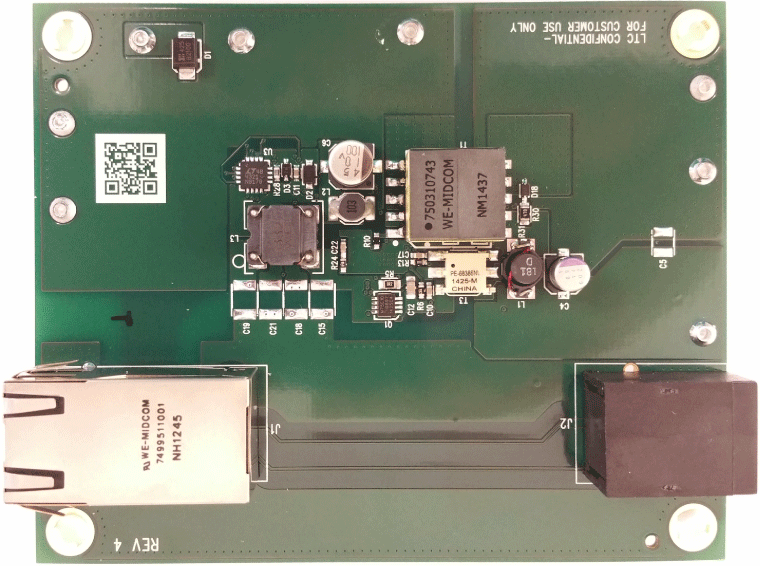

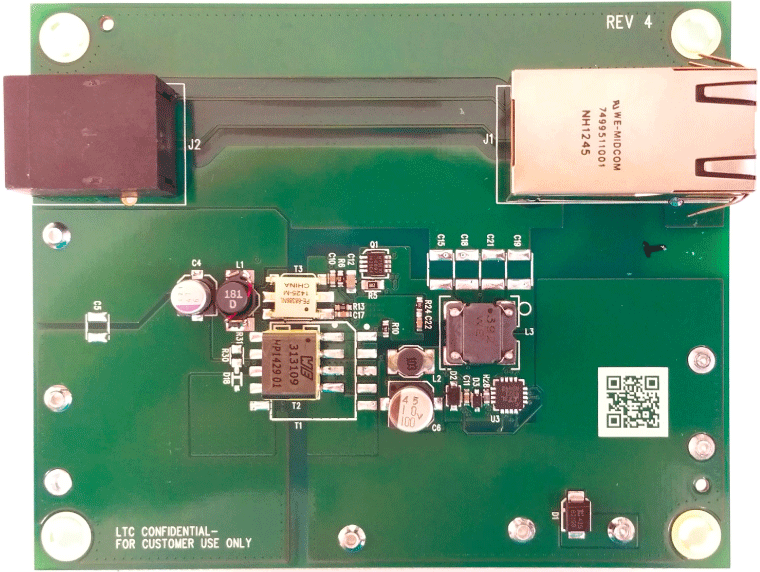

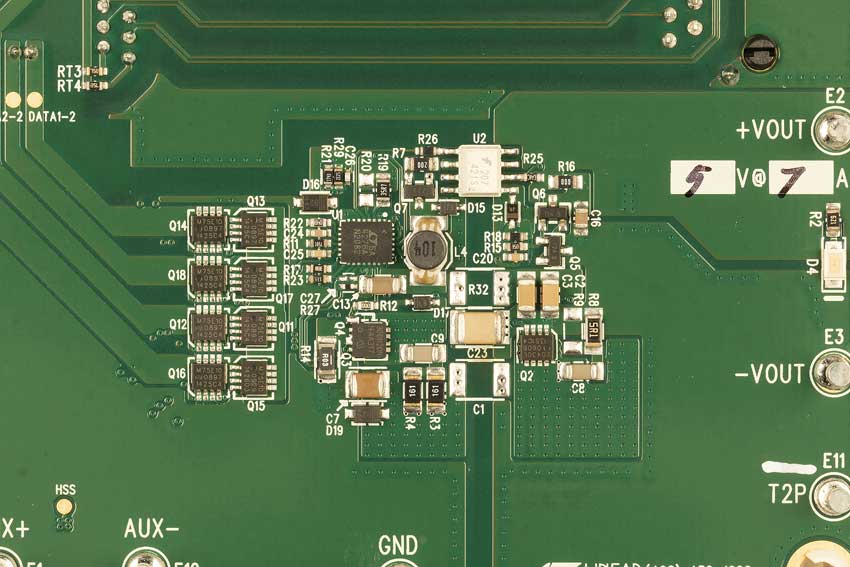

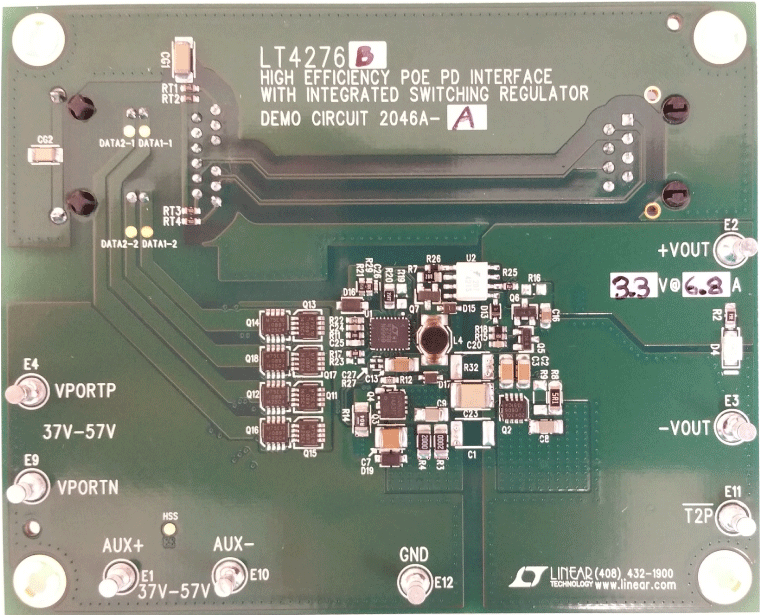

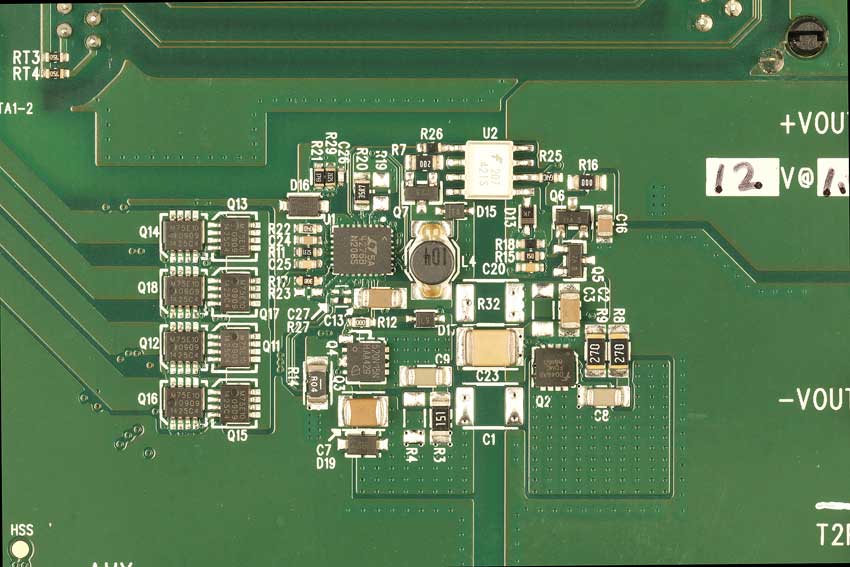

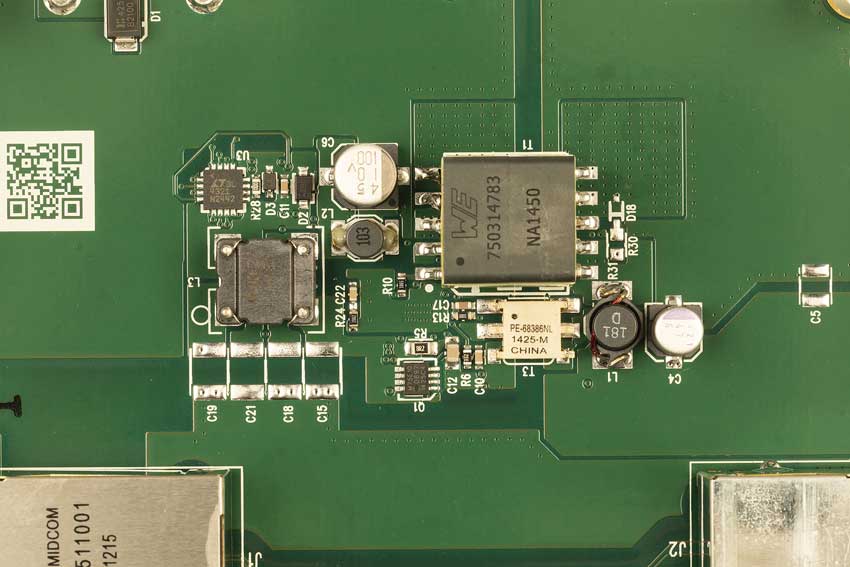

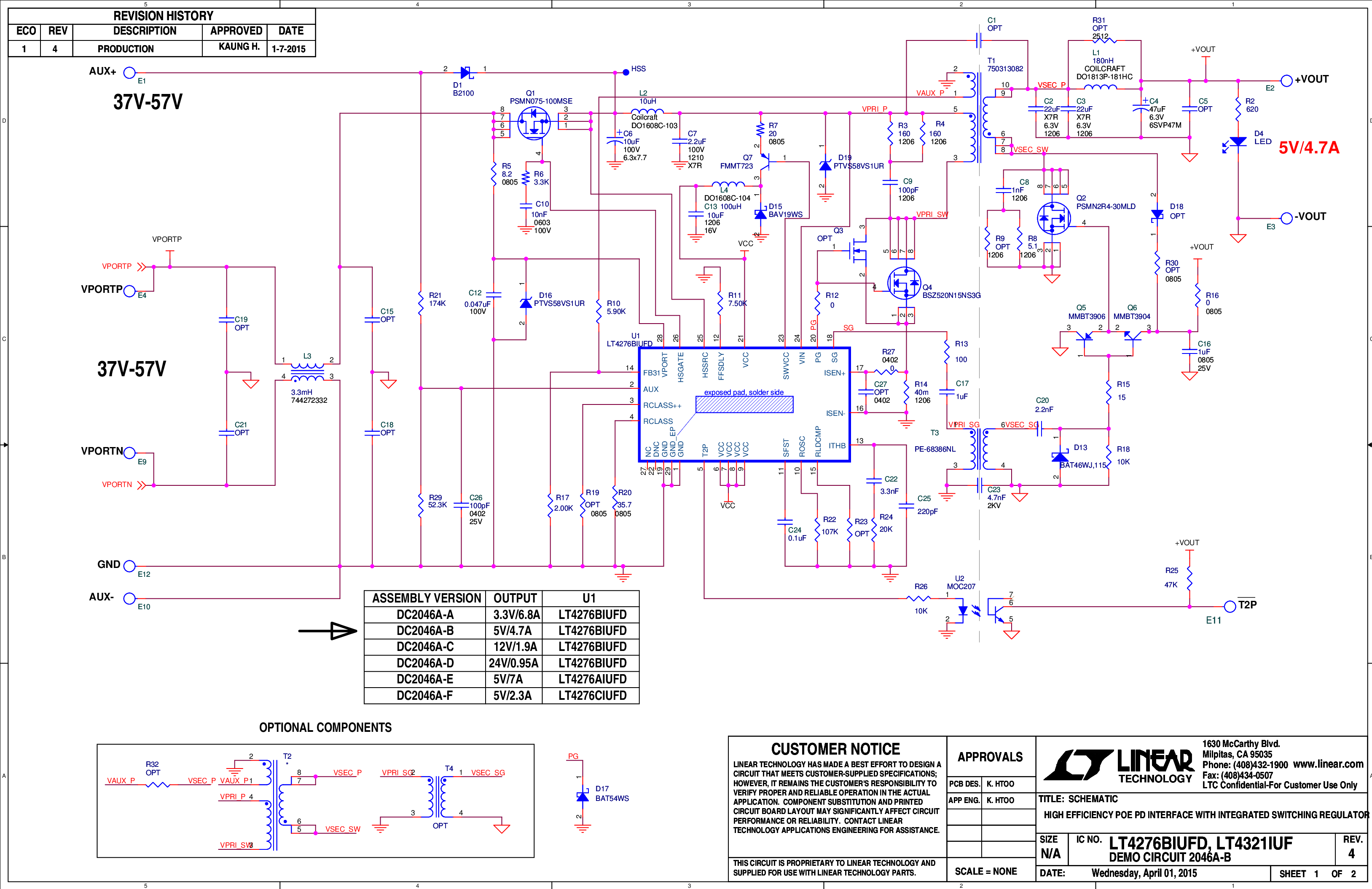

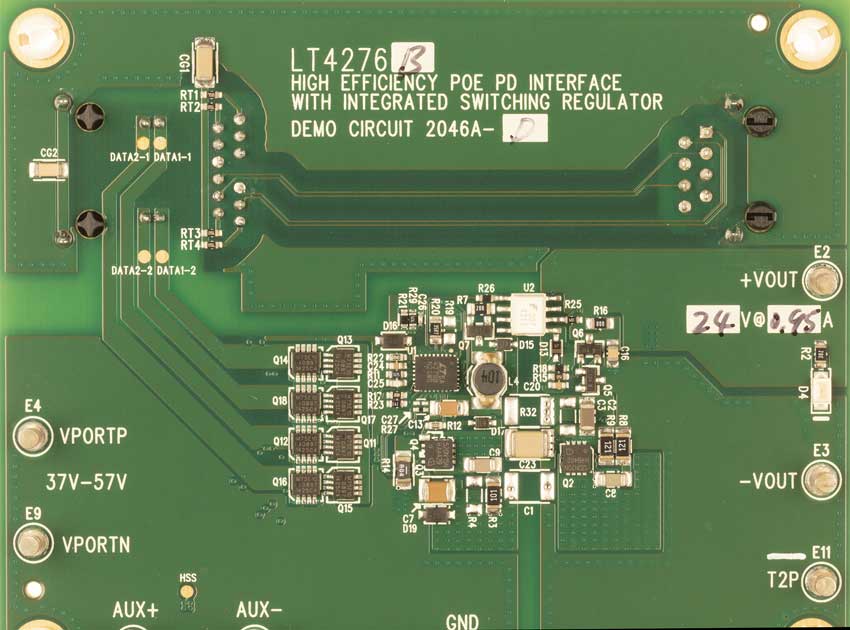

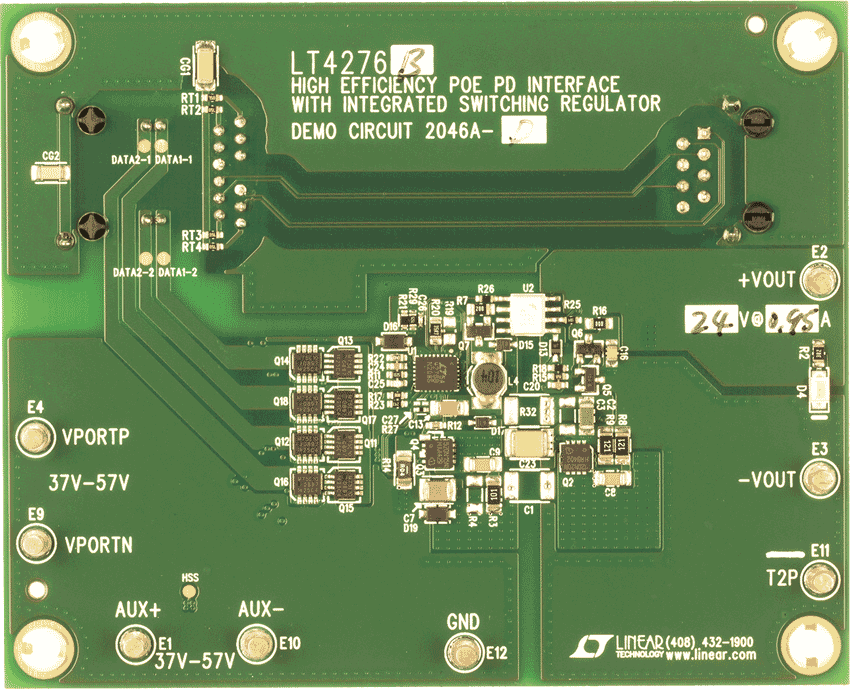

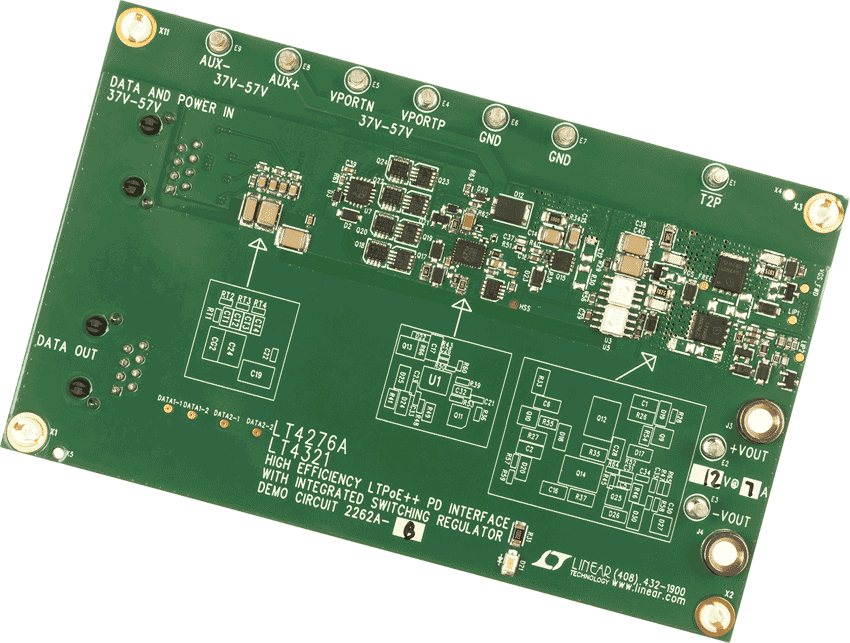

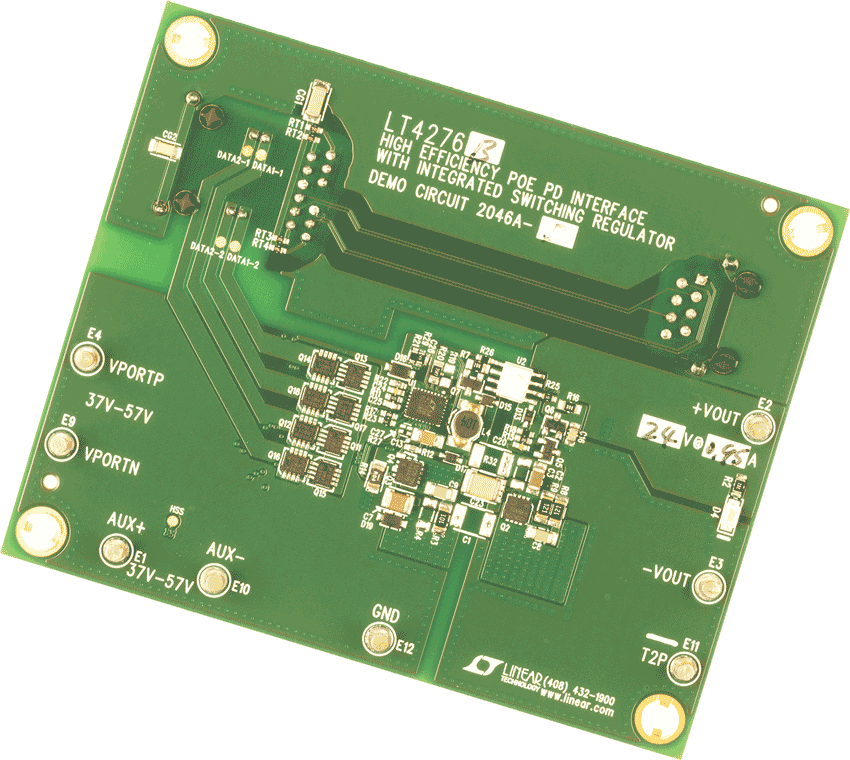

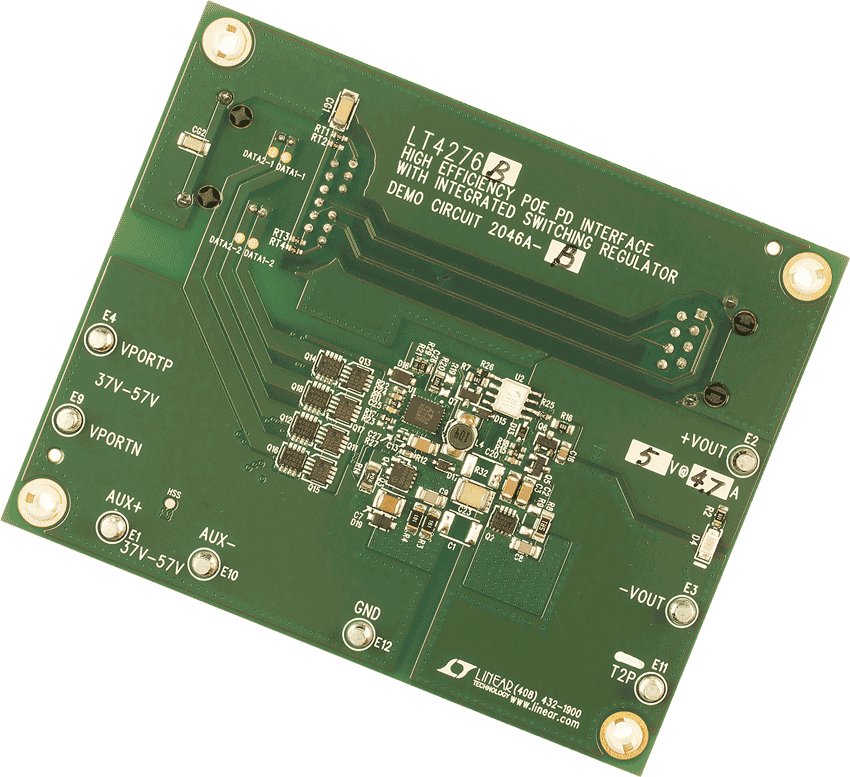

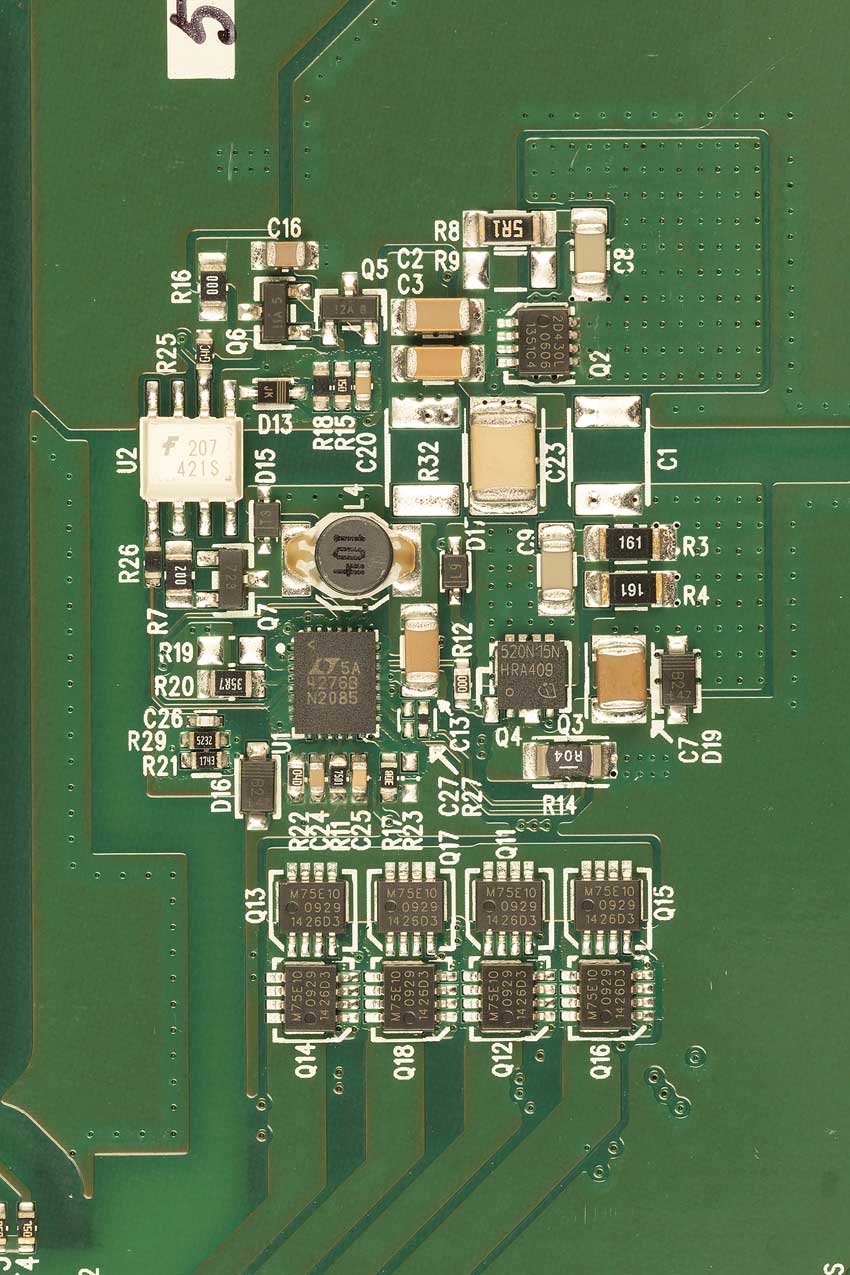

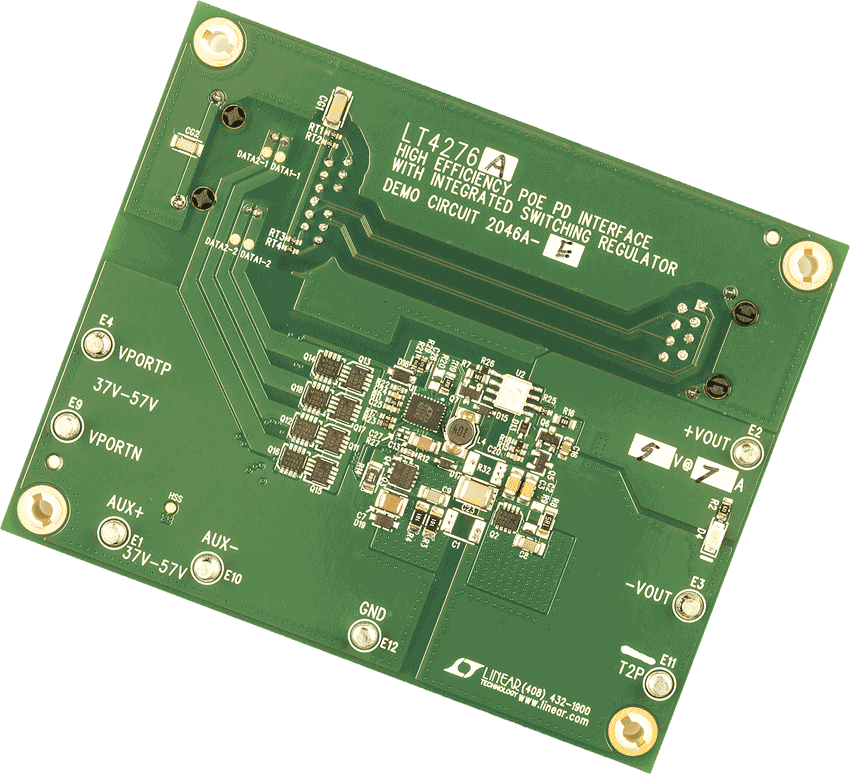

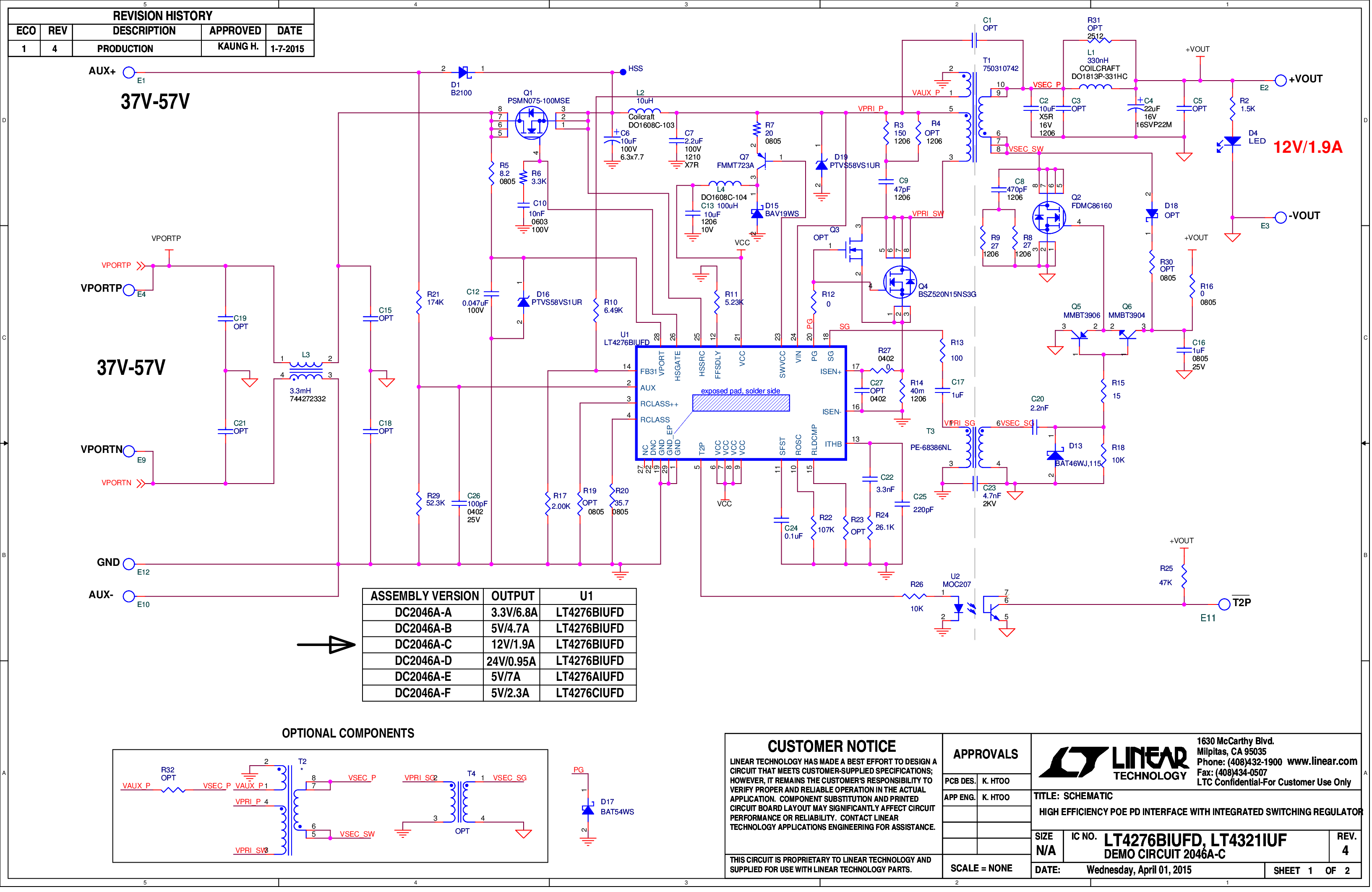

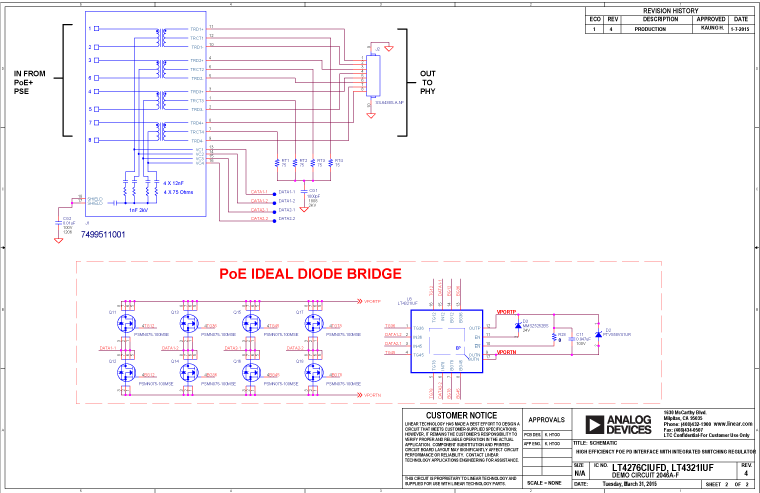

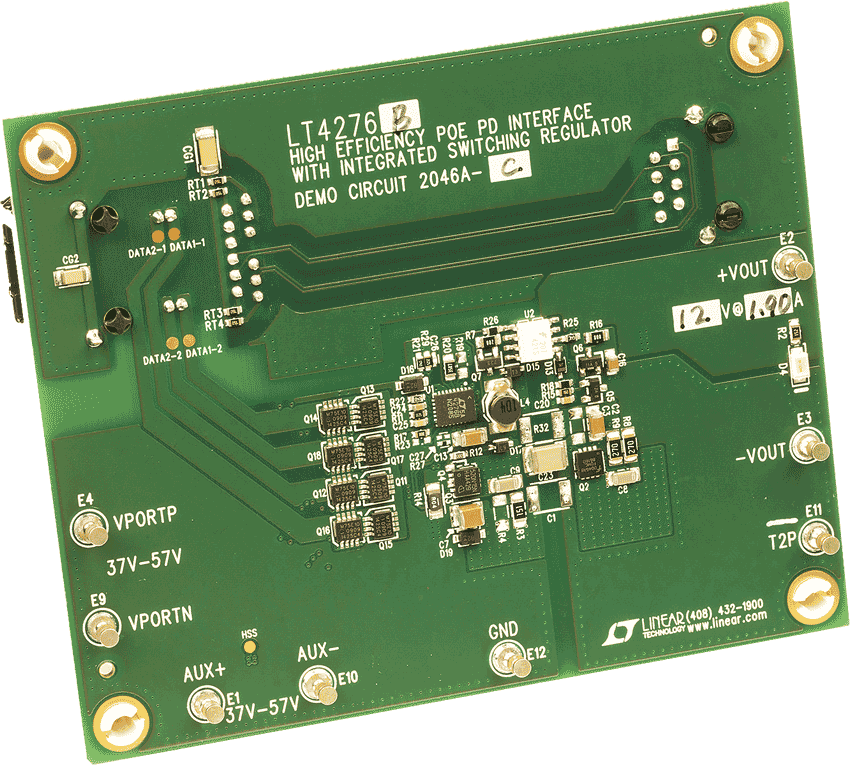

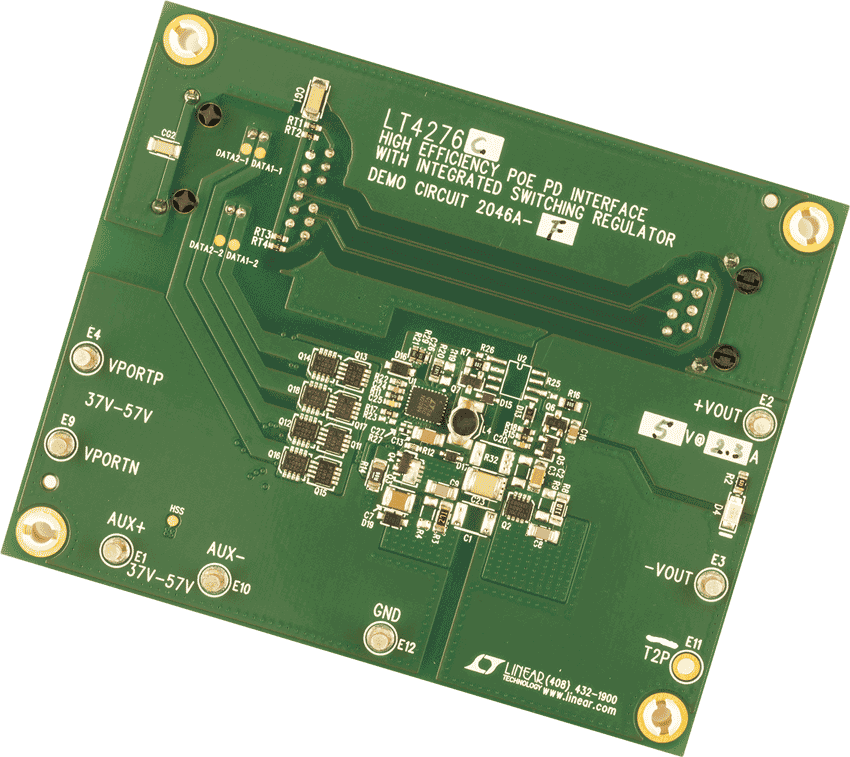

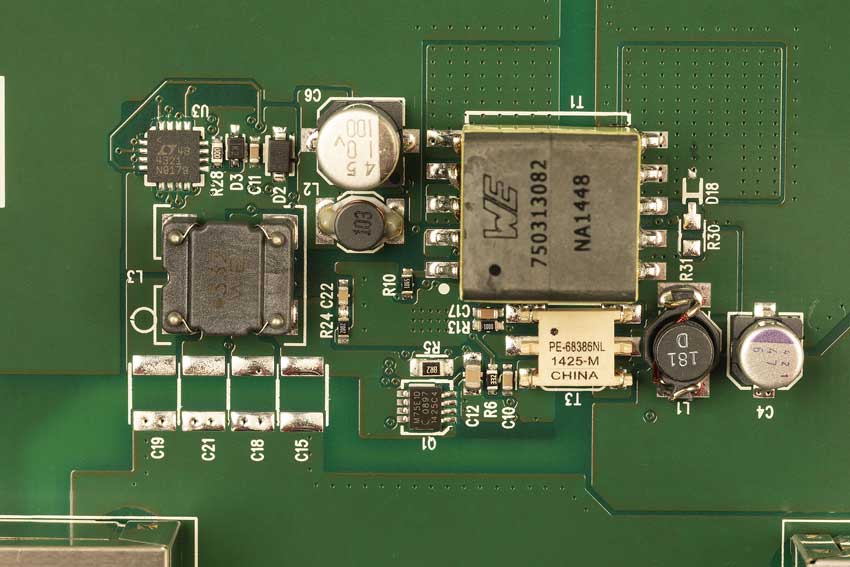

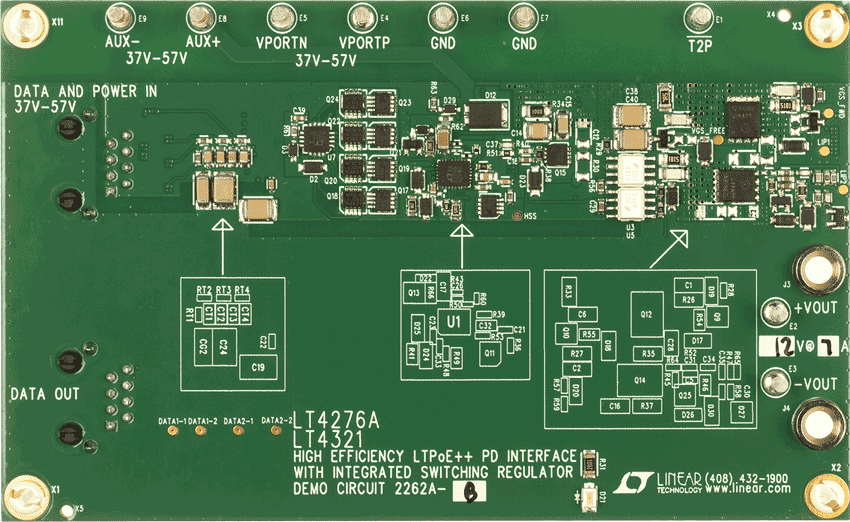

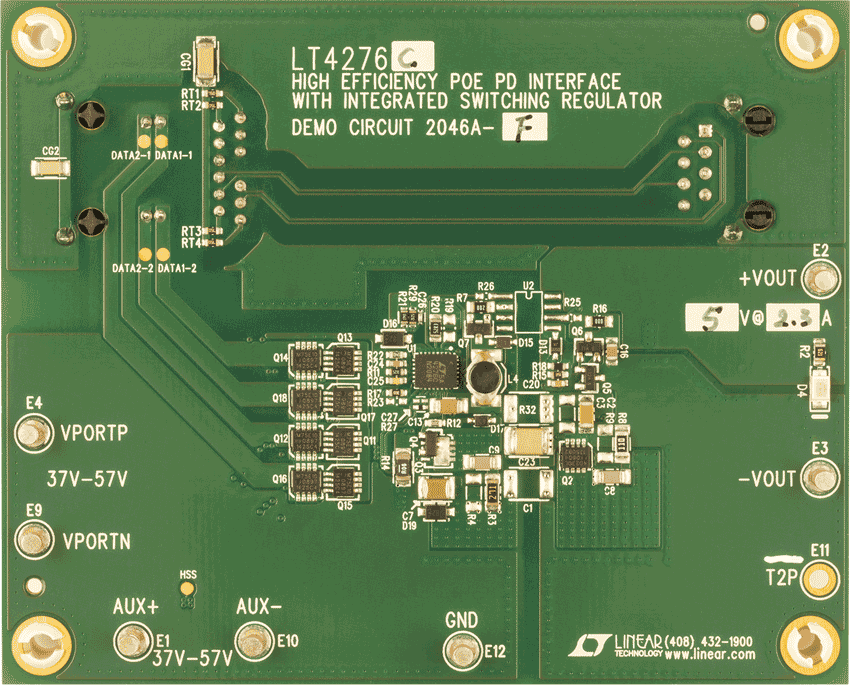

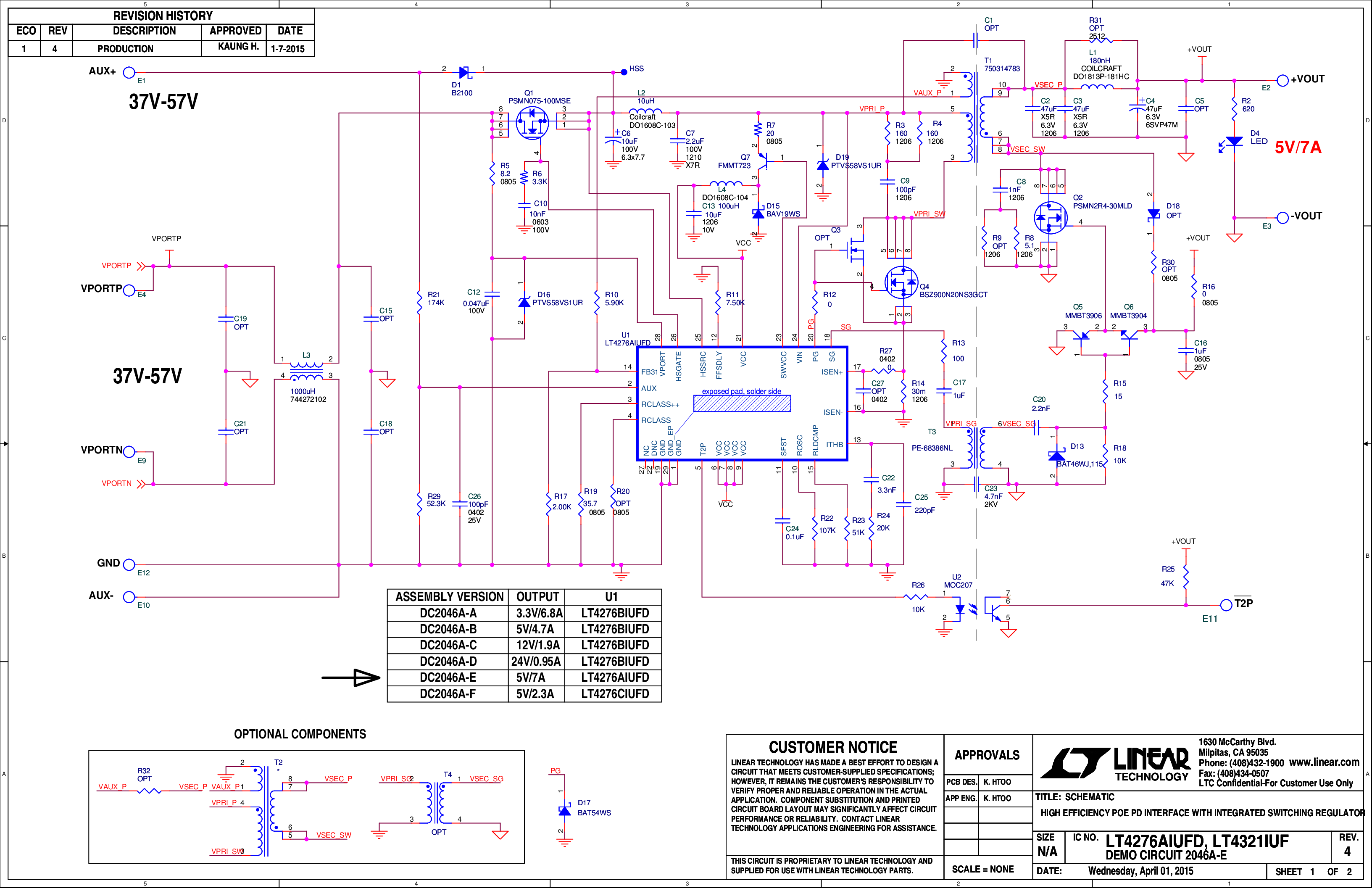

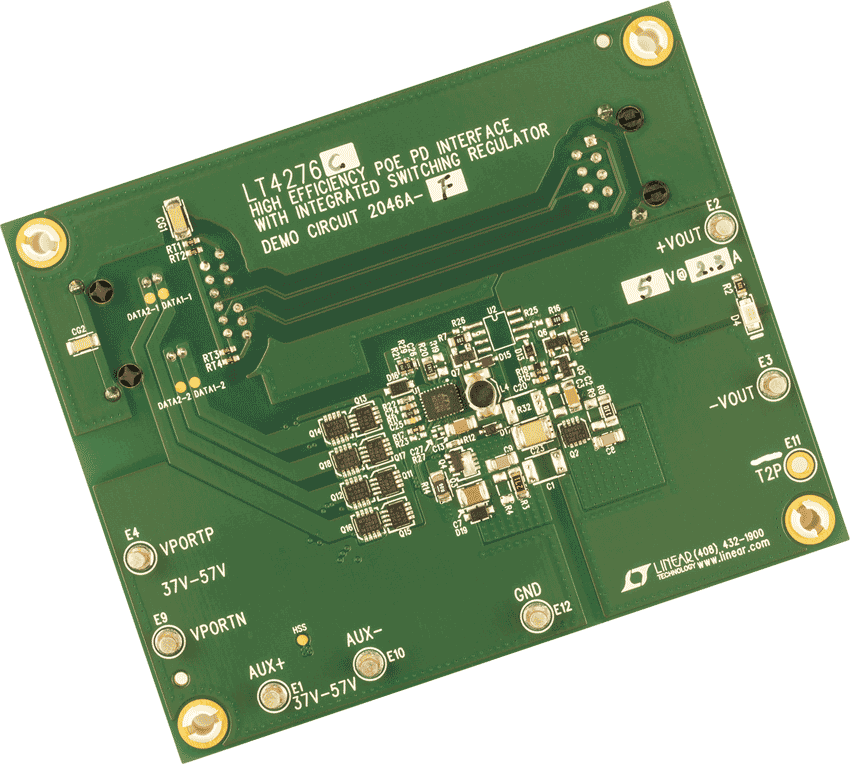

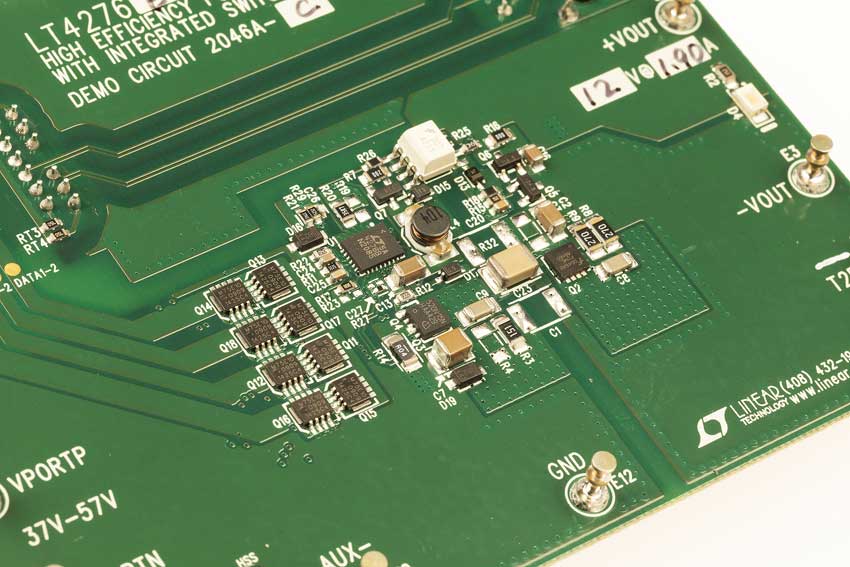

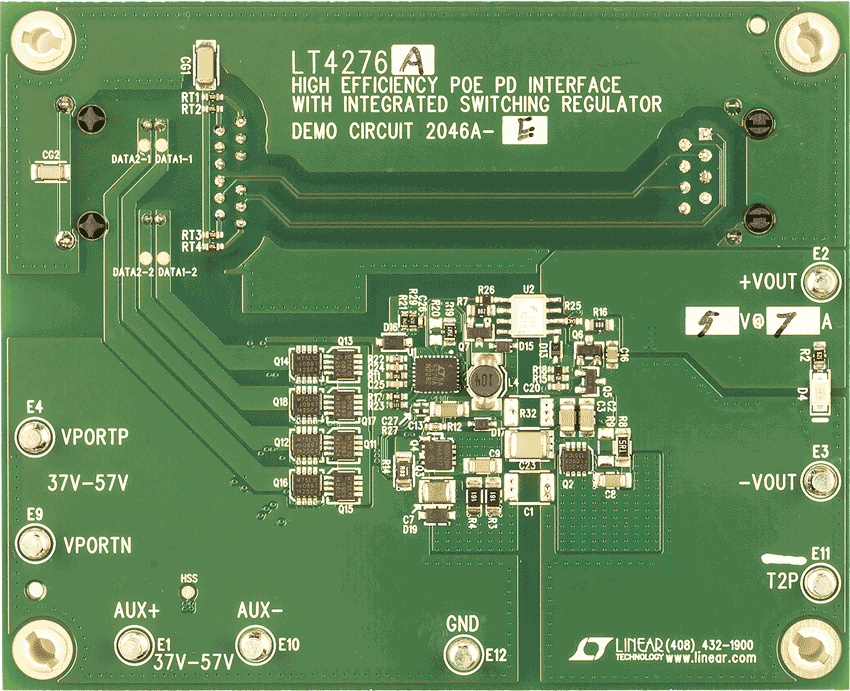

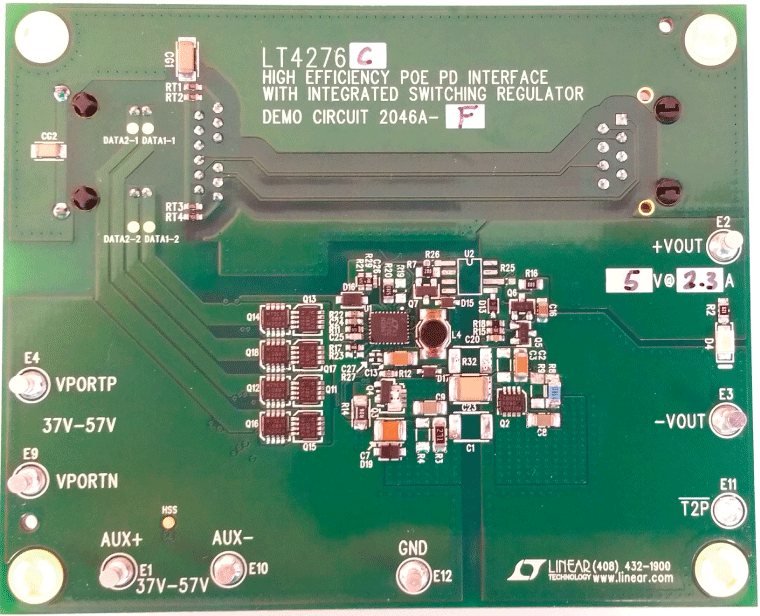

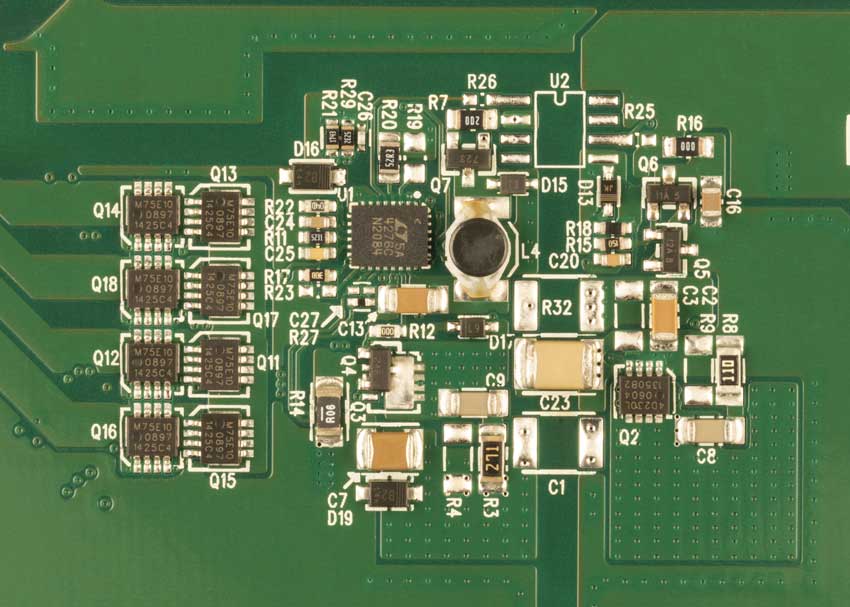

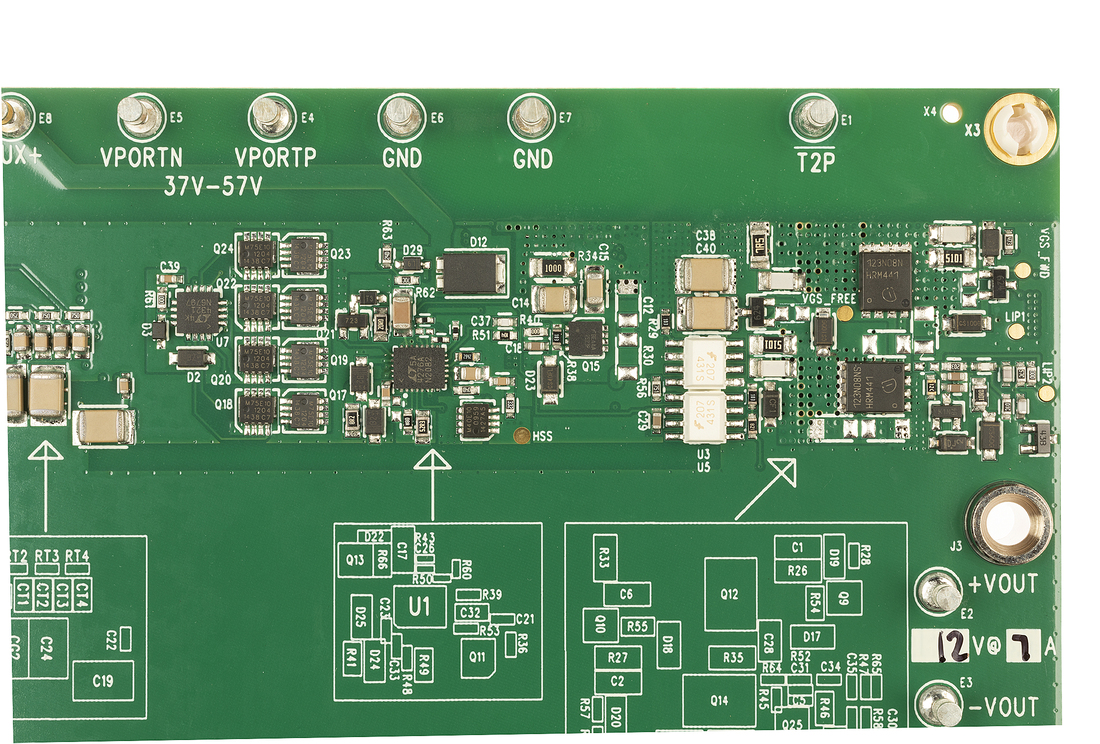

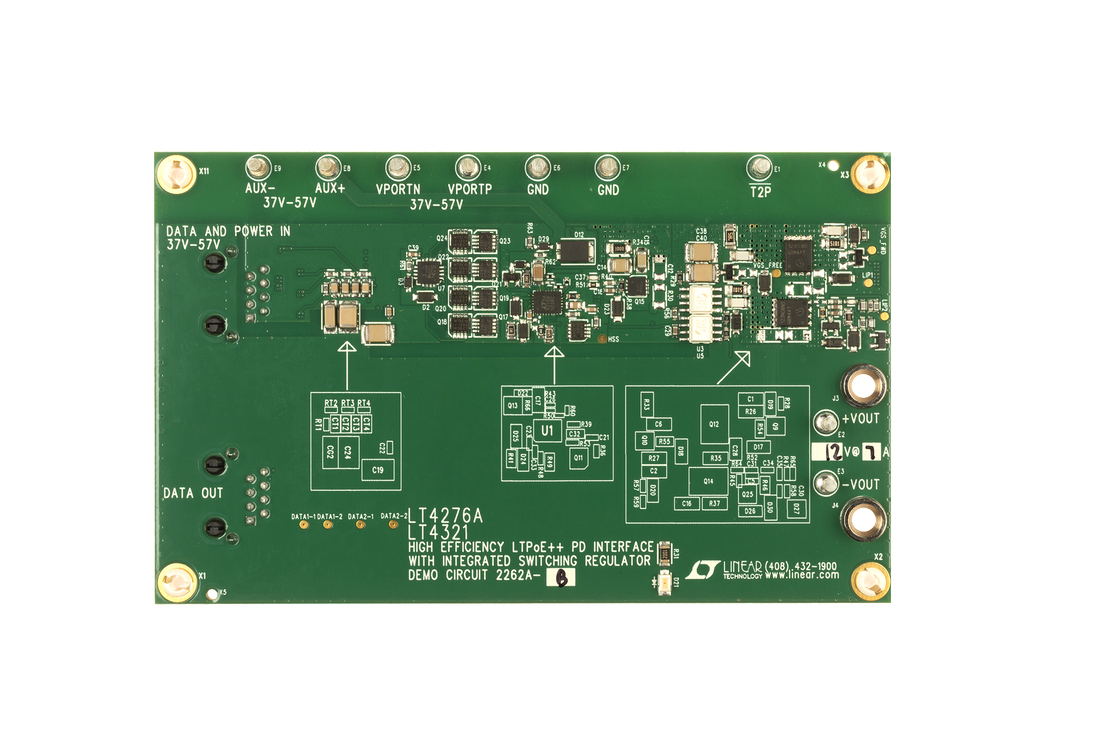

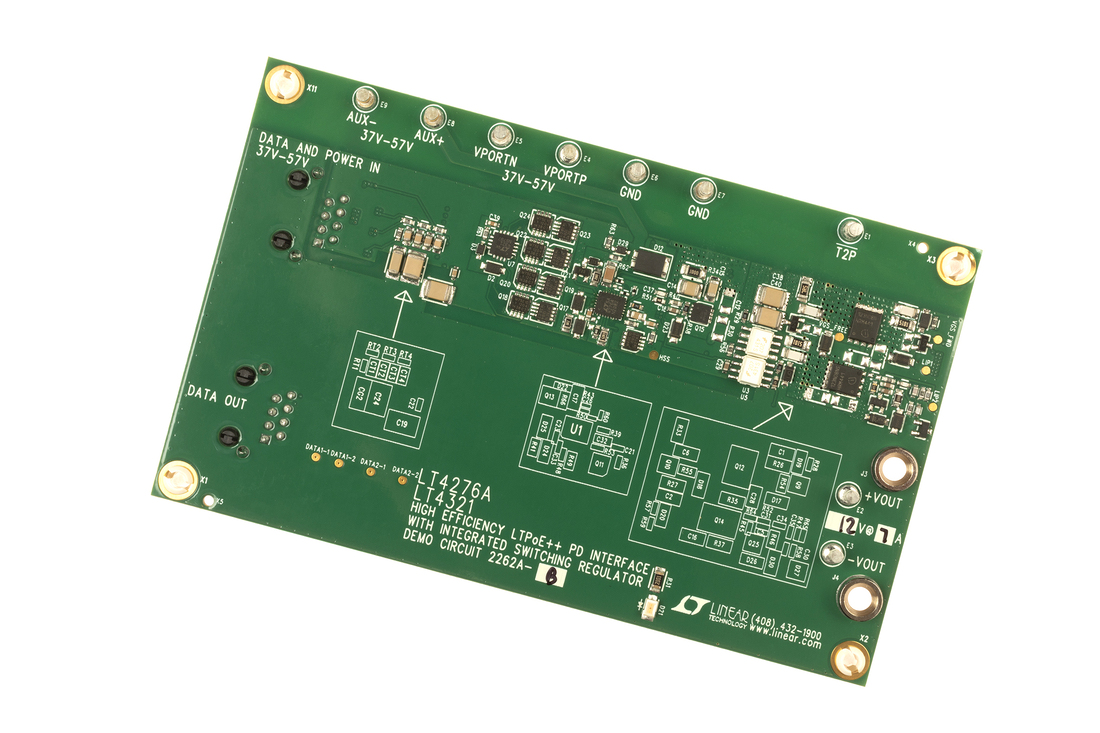

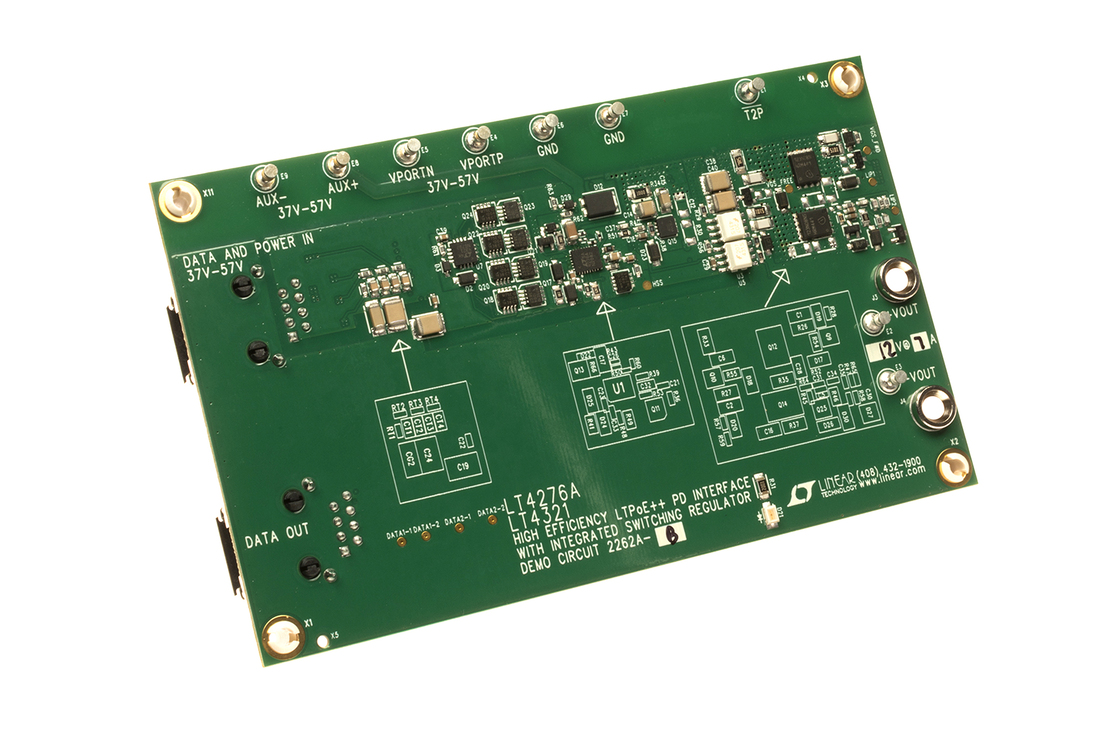

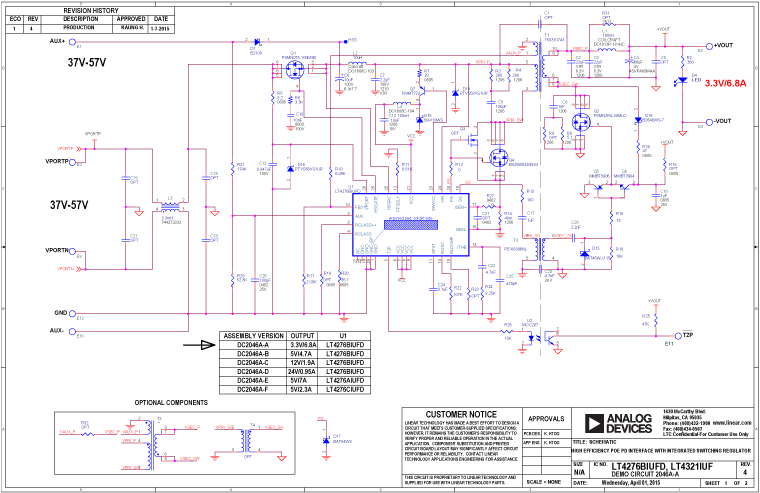

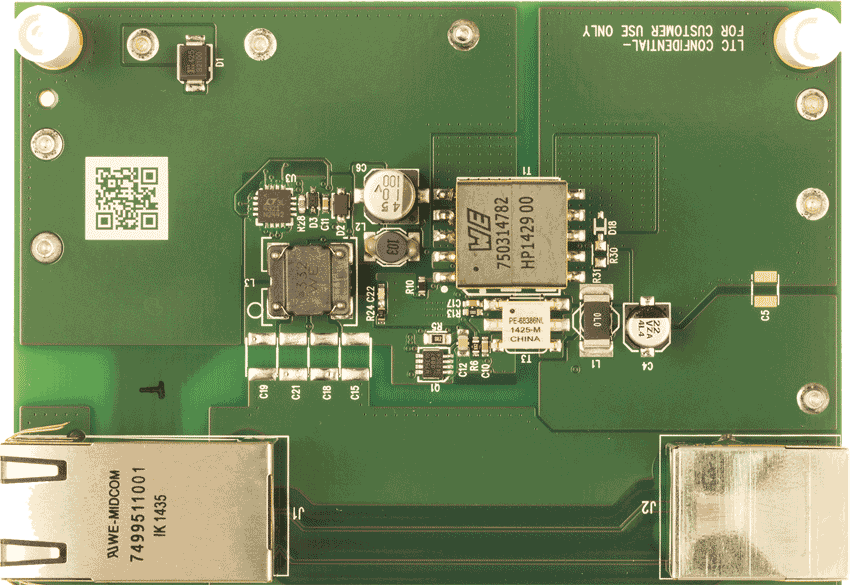

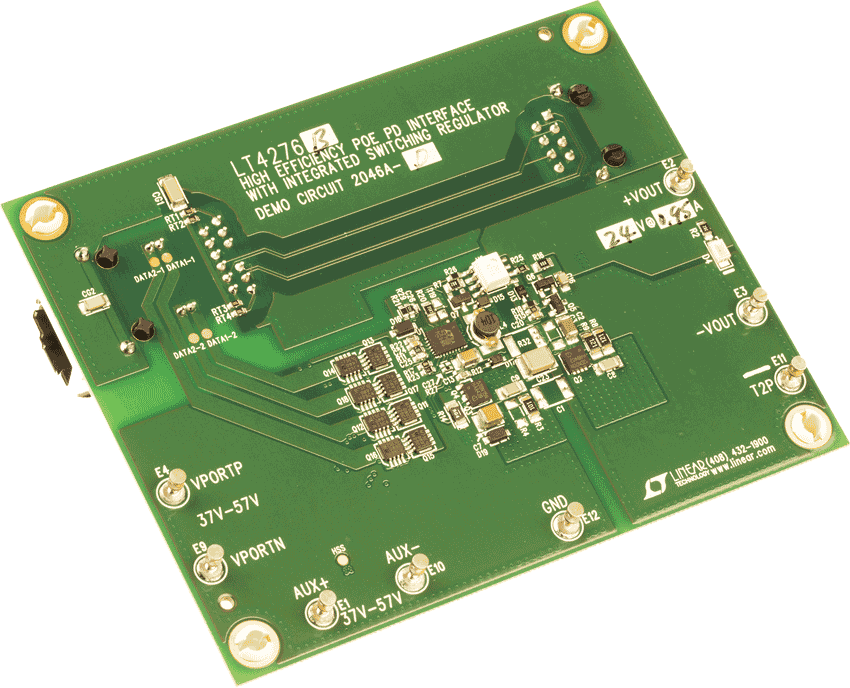

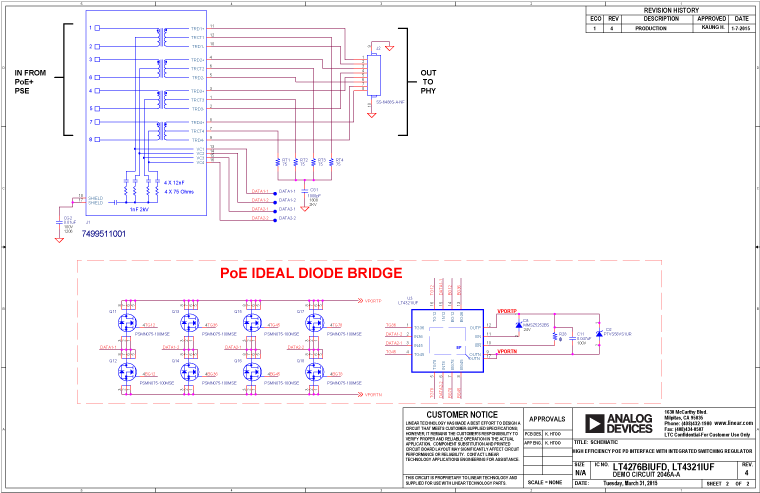

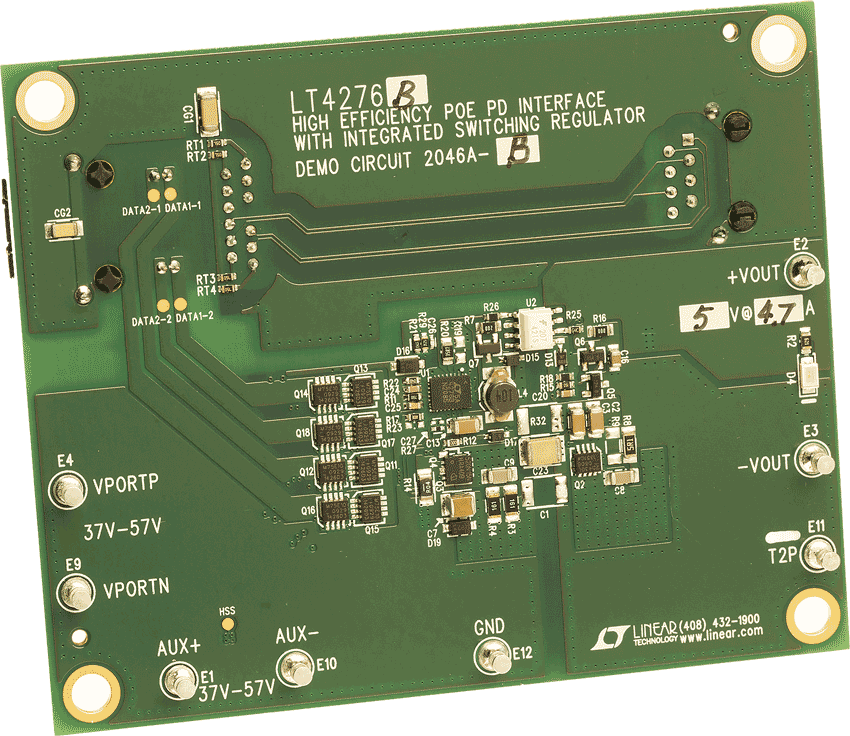

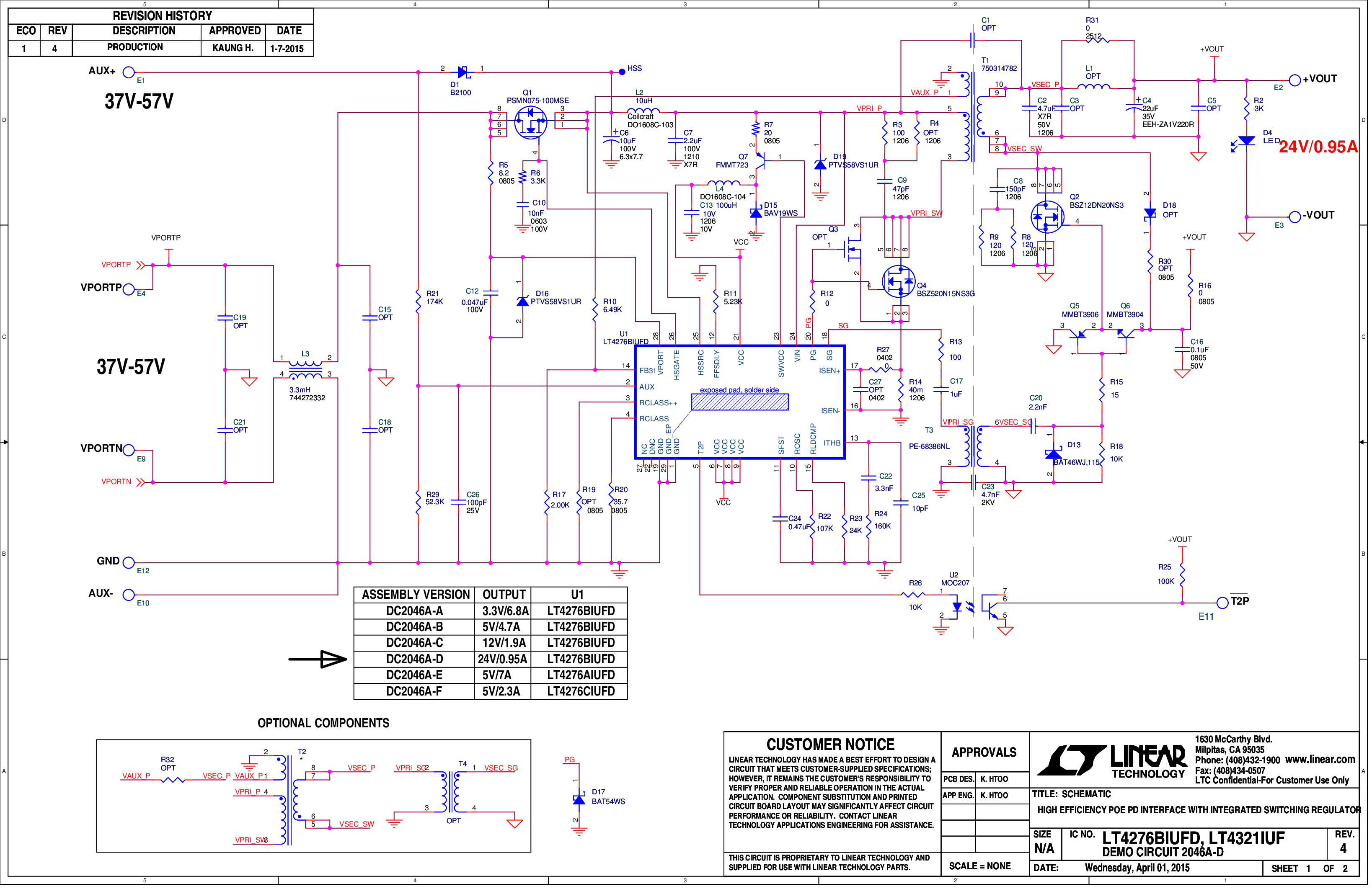

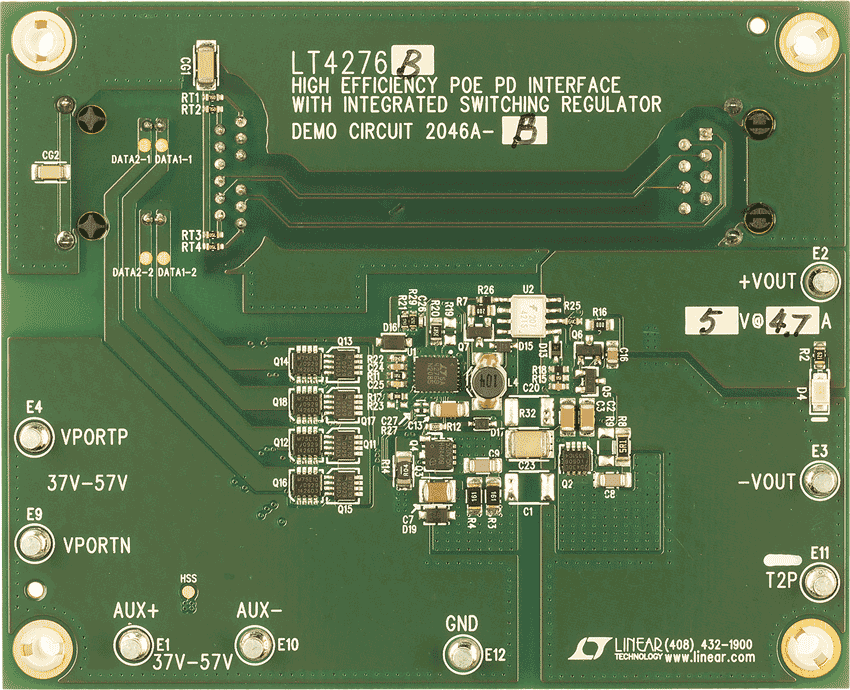

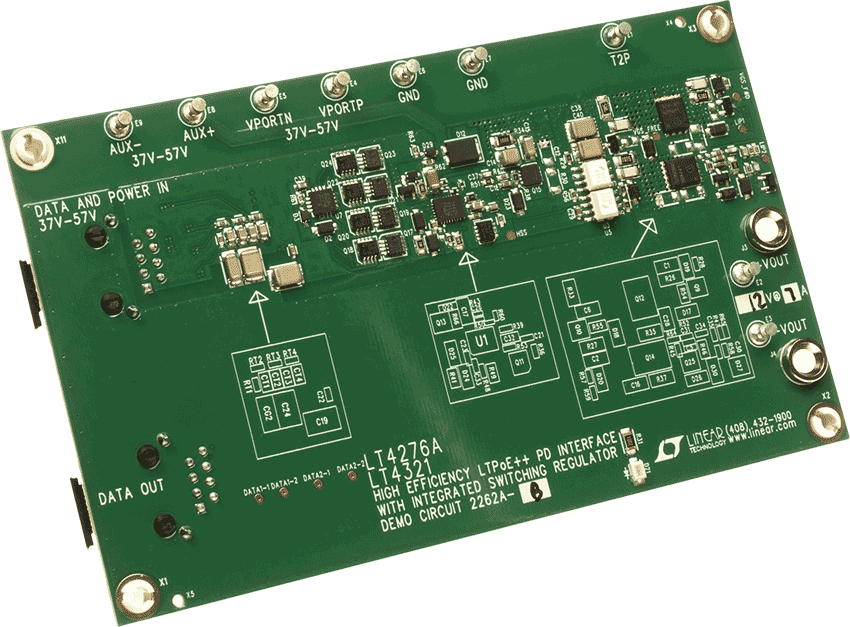

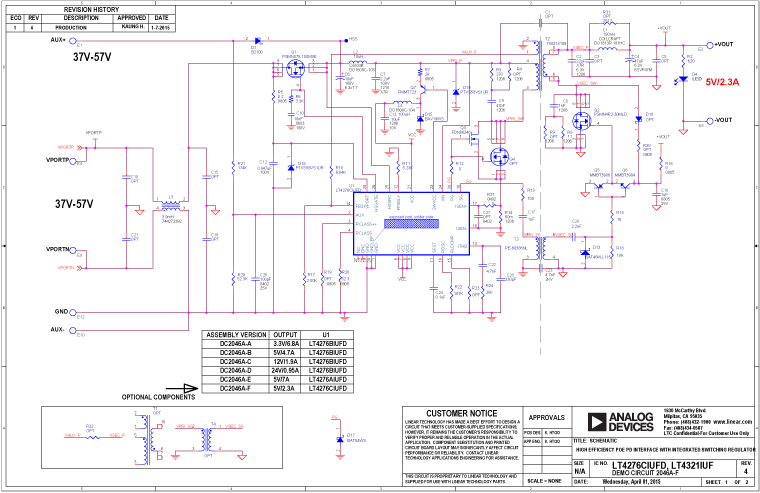

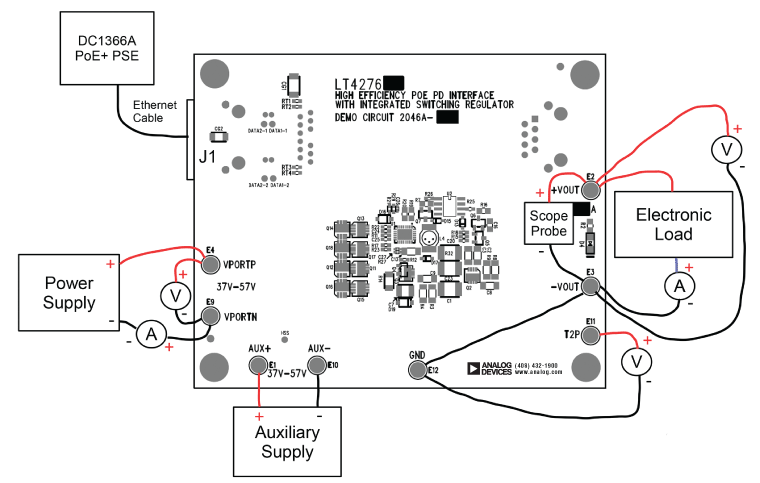

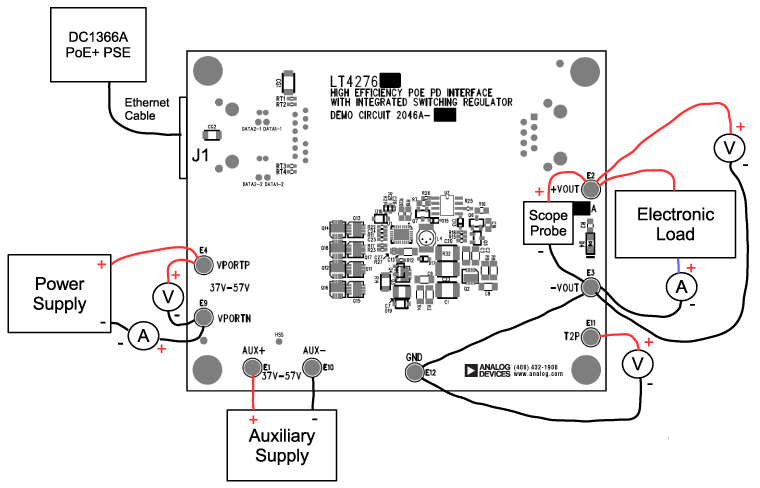

评估套件 (10)

参考资料

  • 查看全部 (15)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (9)
  • 产品选择卡 (3)
  • 技术文章 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LT4276A

    配套产品推荐

    LT4276 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LT4276AHUFD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276AHUFD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276AIUFD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276AIUFD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276BHUFD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276BHUFD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276BIUFD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276BIUFD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276CHUFD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276CHUFD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276CIUFD#PBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    LT4276CIUFD#TRPBF 材料声明 质量和可靠性 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
    Wafer Fabrication Data R572 Reliability Data
