EVAL-LTC9105-AZ

产品详情

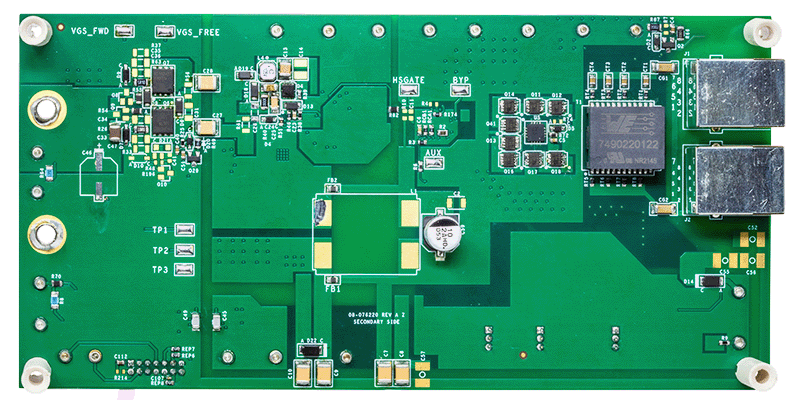

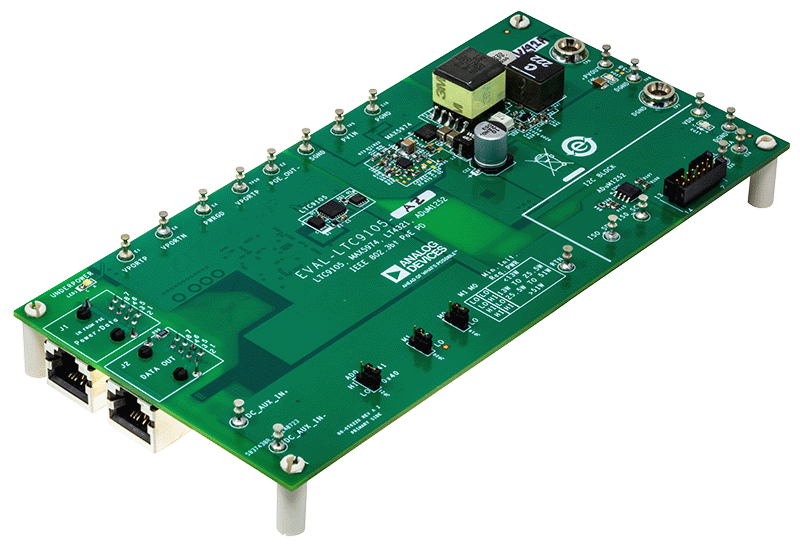

EVAL-LTC9105-AZ 是一款符合 IEEE 802.3bt 标准的 3 型、6 类以太网供电 (PoE) 受电设备 (PD)，可通过 I²C 进行端口遥测。评估板卡具有 LTC9105 PD 接口控制器、MAX5974C 开关稳压器控制器、 LT4321 PoE 理想二极管桥控制器和 ADuM1252 I²C 隔离器。

LTC9105 提供符合 IEEE 802.3af、IEEE 802.3at 和 IEEE 802.3bt 标准的接口，可通过 I²C 实现端口电压和电流遥测。它采用外部低通道电阻 R_DS(ON) （典型值为 34mΩ ）、N 通道热插拔金属氧化物半导体场效应晶体管 (MOSFET) 和 50mΩ 感应电阻。当电流降至低水平时，自动维持功率特征 (MPS) 会使端口保持连接。

MAX5974C 控制采用高效有源钳位正激转换器拓扑结构并带同步整流的 DC/DC 转换器，并提供隔离的 5V/9.2A 输出。LT4321 控制八个低 R_DS(ON)（典型值 57mΩ）N 通道 MOSFET，以进一步提高端到端功率传输效率并简化热设计。ADuM1252 在非隔离接地域上隔离 LTC9105 与主机控制器之间的 I²C 数据。

EVAL-LTC9105-AZ 配置为 6 类 PD，并通过其 RJ45 连接器 (J1) 从电源设备 (PSE) 接受高达 51W 的输送功率。EVAL-LTC9105-AZ 可以通过辅助电源输入端，使用本地 55V 直流电源供电。将 DC590B I²C 接口板连接到 EVAL-LTC9105-AZ 后，EVAL-LTC9105-AZ 图形用户界面 (GUI) 将显示端口遥测和配置选项。
