LTM4636

40A DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 堆叠式电感器充当散热器
  • 宽输入电压范围:4.7V 至 15V
  • 0.6V 至 3.3V 输出电压范围
  • 在整个电压、负载和温度范围 (–40°C 至 125°C) 内具有±1.3% 的总 DC 输出电压误差
  • 用于实现精准稳压的差分远端采样放大器
  • 电流模式控制 快速瞬态响应
  • 频率同步
  • 并联均流 (高达 240A)
  • 内部或外部补偿
  • 在 40A 时效率达 88% (12VIN、1VOUT)
  • 过流折返保护

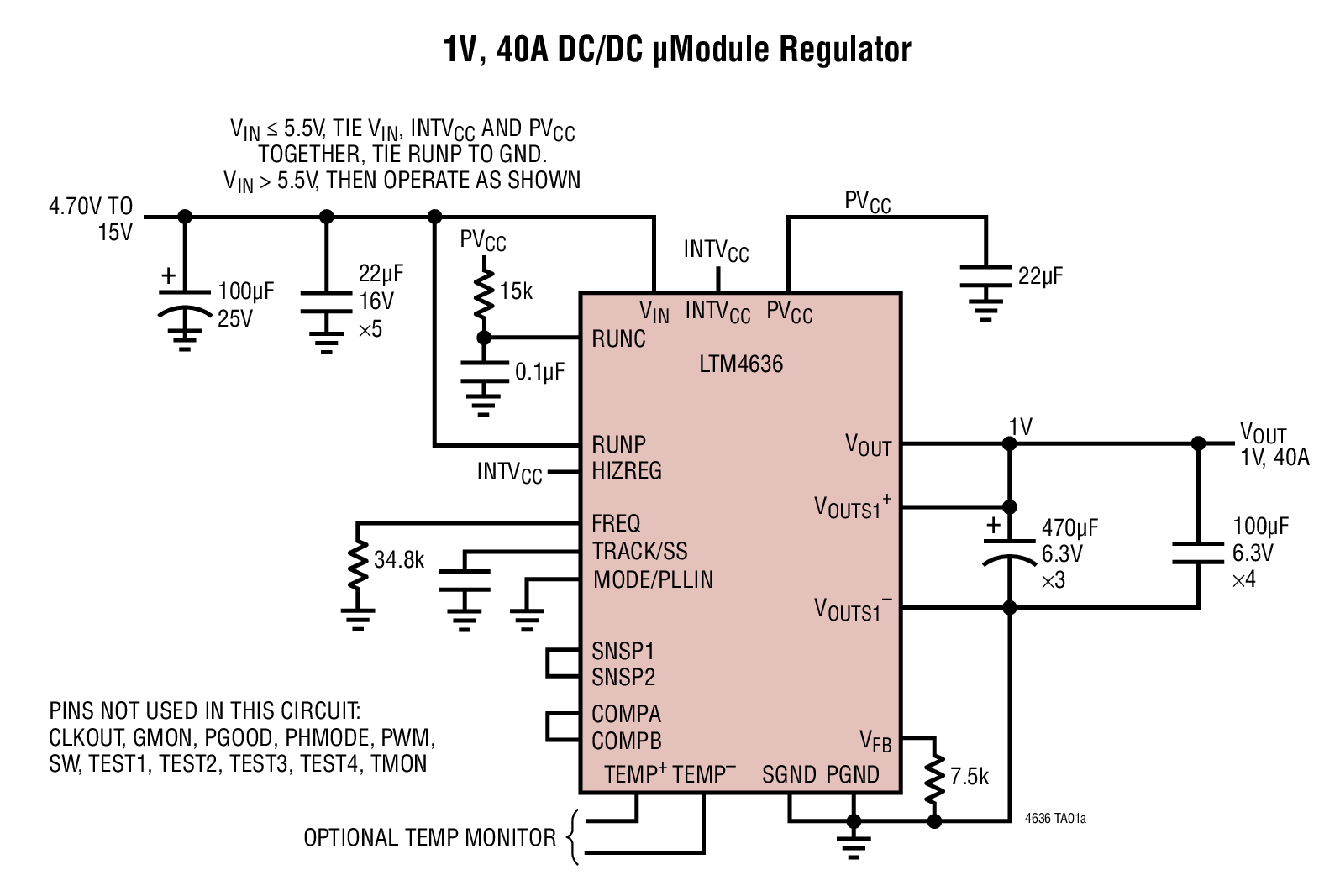

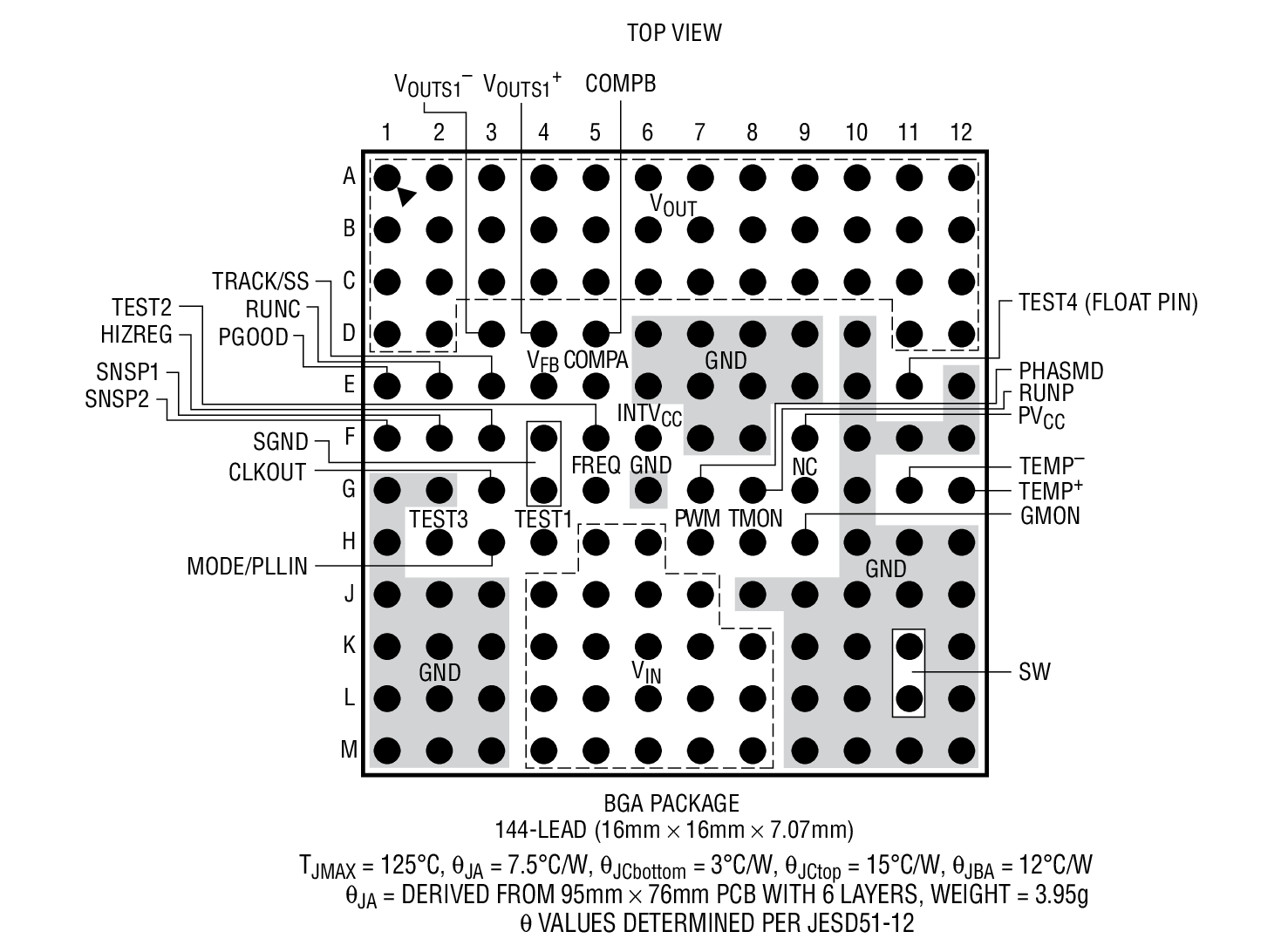

  • 16mm x 16mm x 7.07mm BGA 封装

更多细节
show more Icon

LTM®4636 是一款 40A 降压型 μModule (电源模块) 开关稳压器,该器件具有一个用作散热器的叠置电感器,以在小型封装中更快速地散热并以更低温度运行。裸露电感器允许从任意方向与气流直接接触。LTM4636 提供 40W (12VIN、1VOUT、40A、200LFM) 时,温度仅比环境温度升高 40°C。在环境温度高达 83°C 时,可提供 40W 满功率,在 110°C 的环境温度下可支持 20W 半功率。

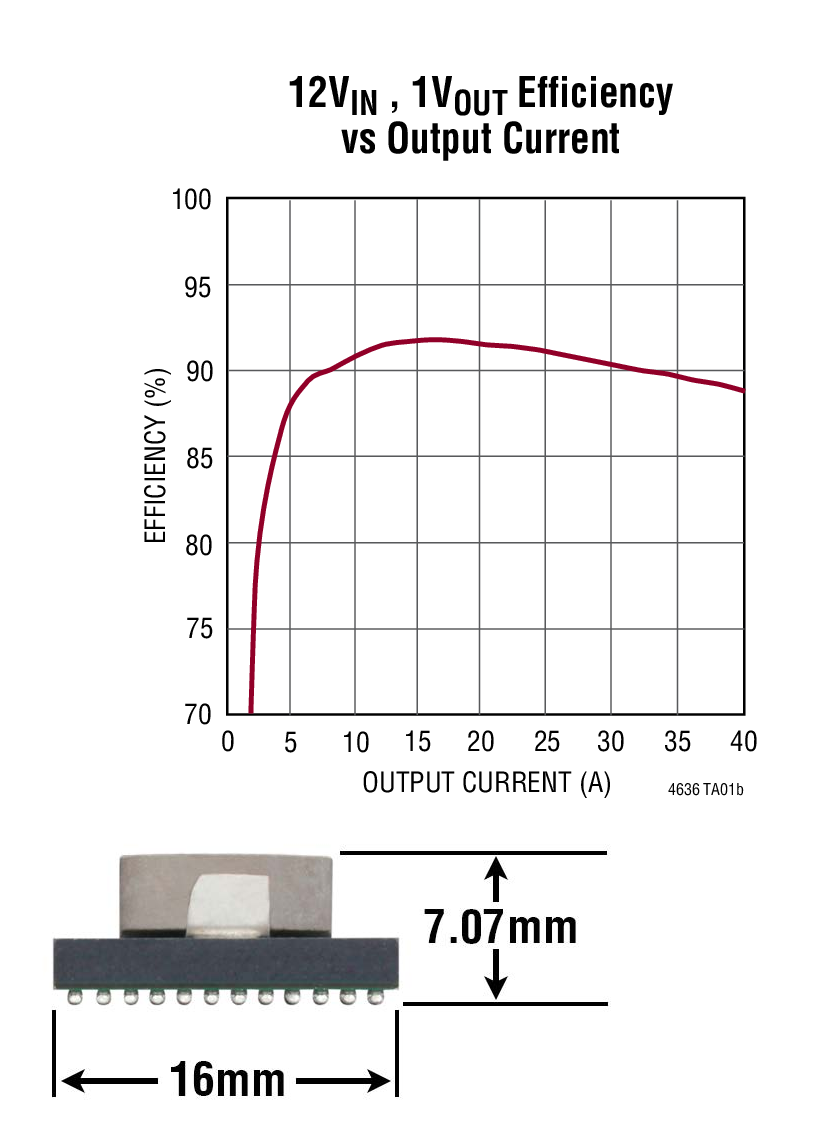

LTM4636 以 92%、90% 和 88% 的效率运行,分别向 1V 负载 (12VIN) 提供 15A、30A 和 40A 电流。该μModule 稳压器是可扩展的,例如 4 个 LTM4636 采用并联均流模式时可提供 160W 功率,而温度仅上升 40°C,效率为 88% (12VIN、1VOUT、400LFM)。LTM4636 采用 16mm × 16mm × 7.07mm BGA 封装。



Applications

  • 电信服务器和网络设备
  • 工业设备和医疗系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4636EY#PBF
  • HTML
  • HTML
LTM4636IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 22, 2022

- 22_0262

Notification of Wafer Fab Location Change for 0.6µm BiCMOS Process

9月 13, 2022

- 22_0193

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4636EY#PBF

量产

LTM4636IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 22, 2022

- 22_0262

arrow down

Notification of Wafer Fab Location Change for 0.6µm BiCMOS Process

9月 13, 2022

- 22_0193

arrow down

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4636EY#PBF

量产

LTM4636IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 5

reference details image

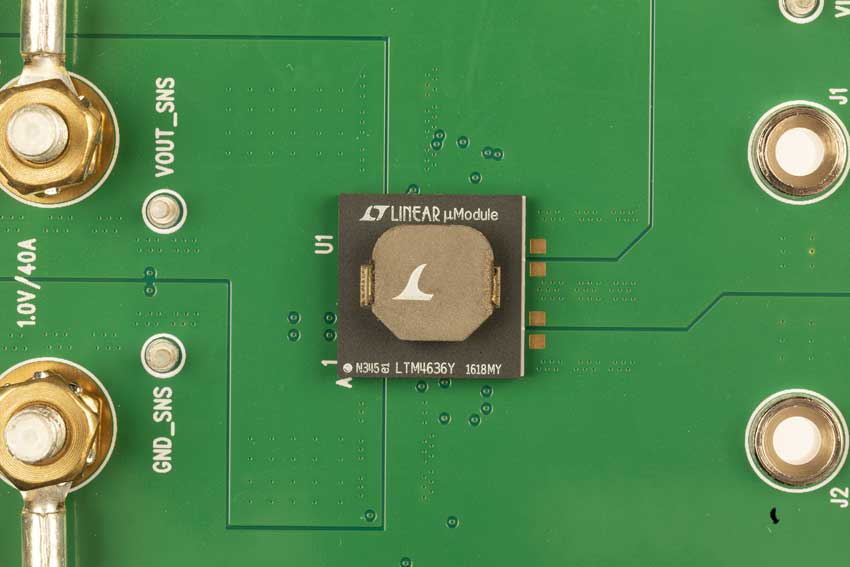

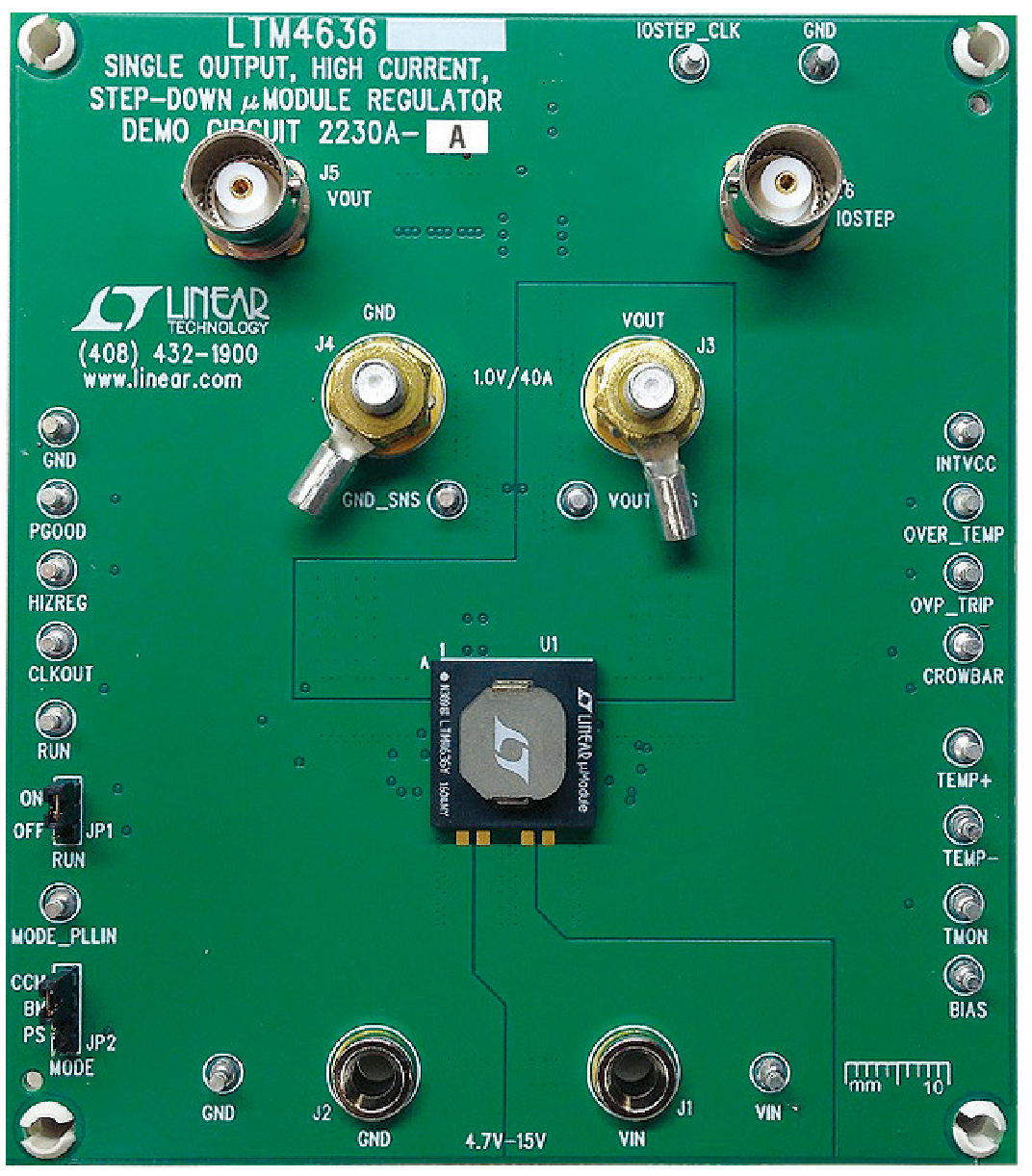

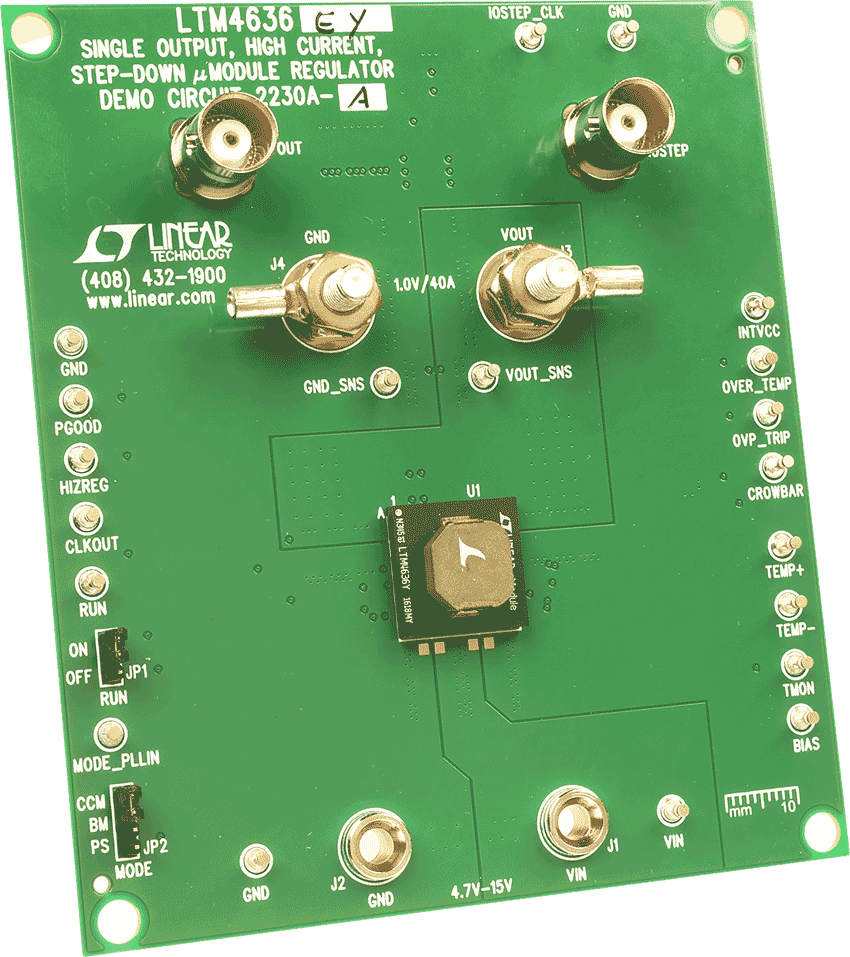

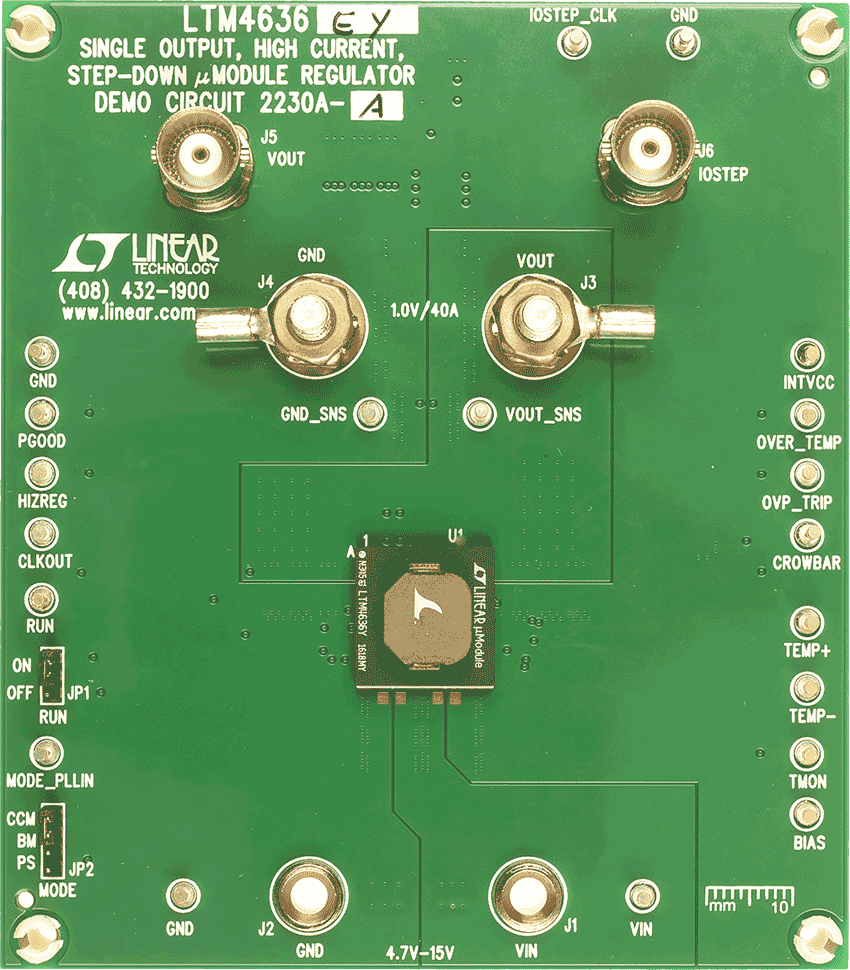

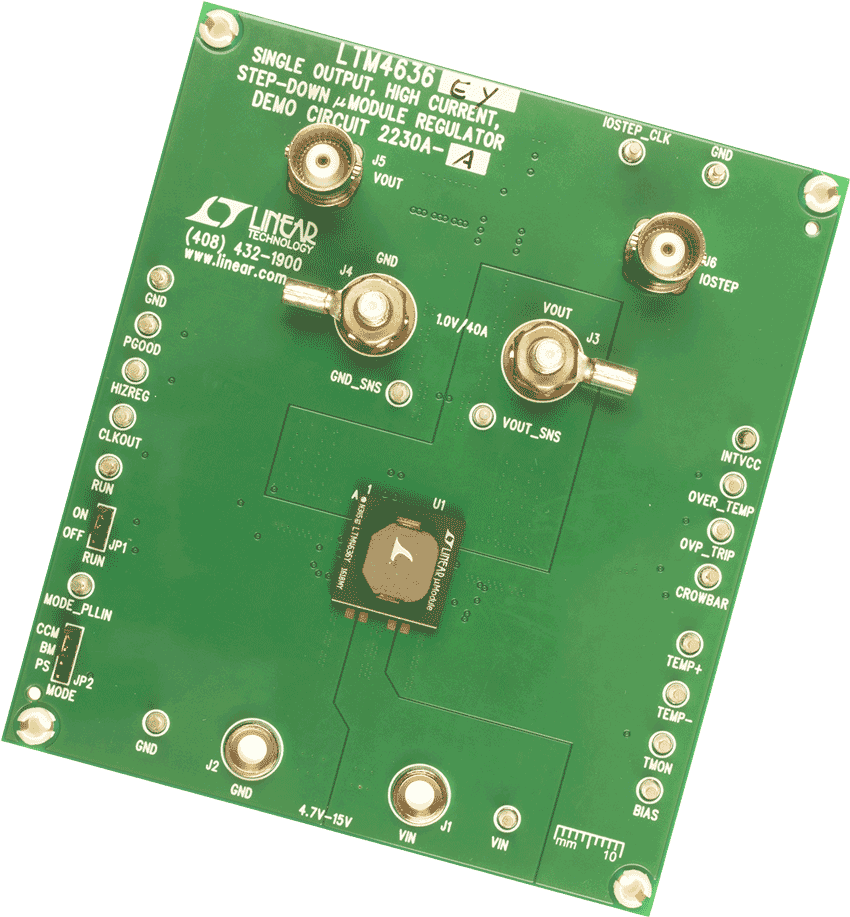

DC2230A-A

LTM4636 演示板 | 降压 μModule 稳压器、堆叠式电感器,4.7V ≤ VIN ≤ 15V,VOUT = 0.6V 至 3.3V (在 40A)

zoom

DC2230A-A

LTM4636 演示板 | 降压 μModule 稳压器、堆叠式电感器,4.7V ≤ VIN ≤ 15V,VOUT = 0.6V 至 3.3V (在 40A)

LTM4636 演示板 | 降压 μModule 稳压器、堆叠式电感器,4.7V ≤ VIN ≤ 15V,VOUT = 0.6V 至 3.3V (在 40A)

产品详情

演示电路 2230A-A 采用 LTM4636EY,后者是一款 40A 高效率开关模式降压型电源 μModule® 稳压器。输入电压范围为 4.7V 至 15V。对于 4.7V 至 5.5V 输入电压范围,用 R8 = R21 = 0Ω 将 PVCC 引脚短接至 VIN ,并去掉 R17。输出电压范围为 0.6V 至 3.3V。对于某些 VIN、VOUT、频率和热状况,必需进行降额处理。在重负载条件下,该板以连续导通模式运行。为了在低负载电流下实现高效率,MODE_PLLIN 跳线选择脉冲跳跃模式 (在对噪声敏感的应用中) 或突发模式 Burst Mode® 操作 (在对噪声不太敏感的应用中)。通过 MODE_PLLIN 引脚还可以使 LTM4636 同步至一个外部时钟信号。DC2230A-A 允许为 LTM4636 选择内部和外部补偿电路。将 PHASMD 引脚连接至不同电压可在 MODE_PLLIN 和 CLKOUT 之间产生特定的相位差。在处理或修改演示电路 DC2230A-A 之前,必须结合本演示手册阅读 LTM4636 数据手册。

reference details image

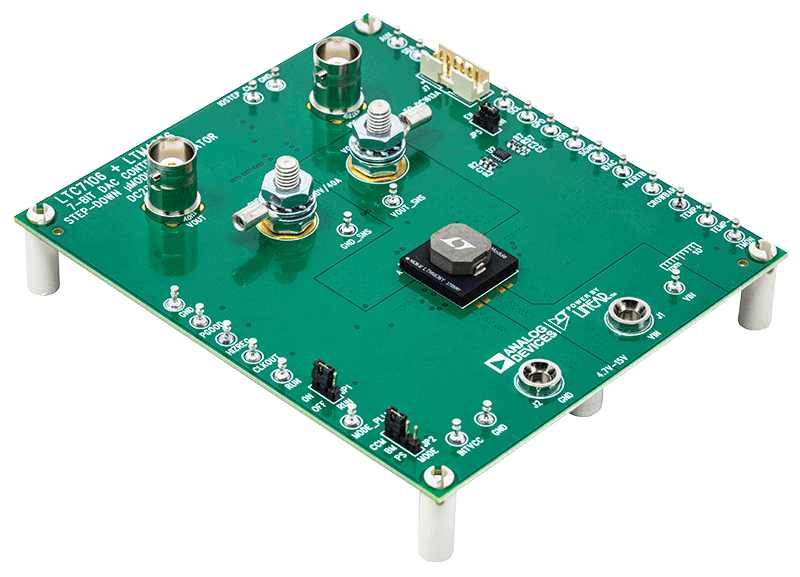

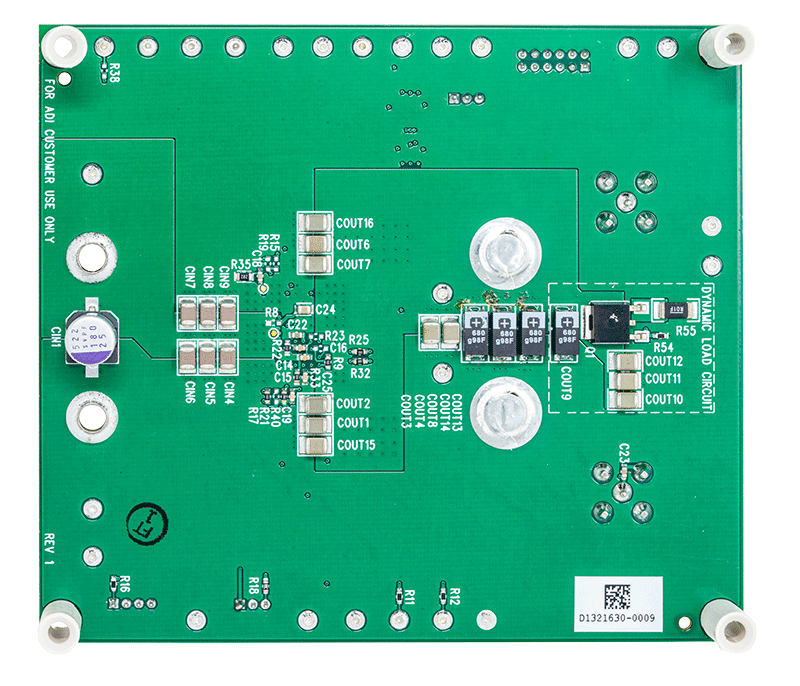

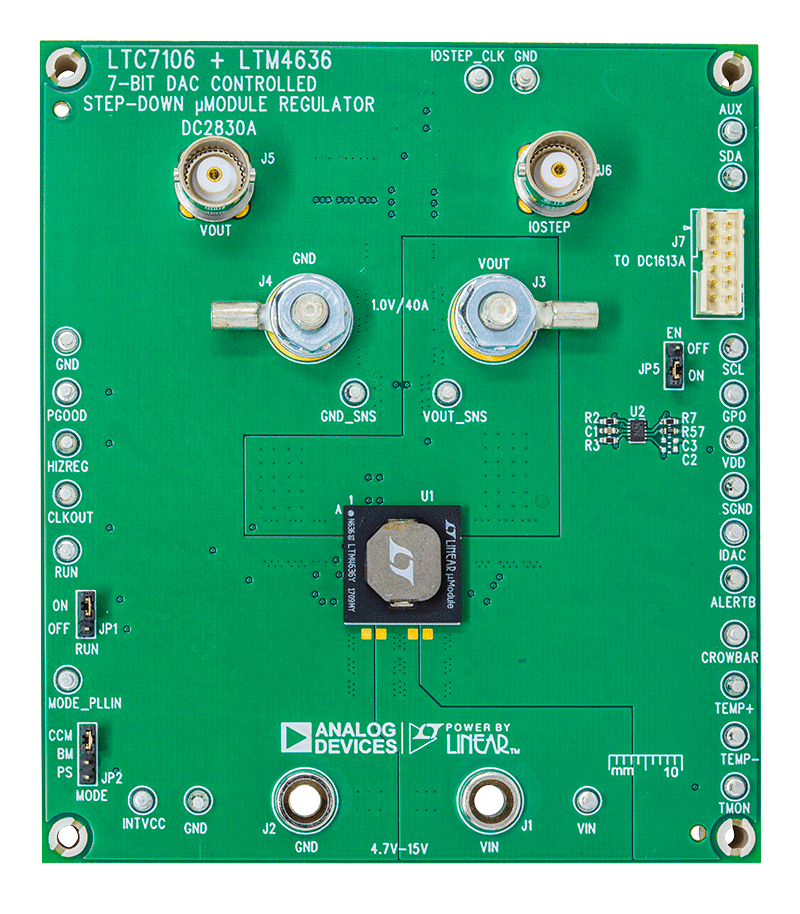

DC2830A

LTC7106 和 LTM4636 演示板 | 具有 PMBus 控制的降压型 μModule 稳压器的 7 位 DAC

zoom

DC2830A

LTC7106 和 LTM4636 演示板 | 具有 PMBus 控制的降压型 μModule 稳压器的 7 位 DAC

LTC7106 和 LTM4636 演示板 | 具有 PMBus 控制的降压型 μModule 稳压器的 7 位 DAC

产品详情

演示电路 2830A 采用 LTM4636EY,后者是一款受 LTC7106EDDB (一款具有 PMBus 接口的精准、双向 7 位电流 DAC) 控制的 40A 高效率开关模式降压型 µModule® 稳压器。LTC7106 用于通过 PMBus 来调节 LTM4636 的输出电压。LTM4636 的输入电压范围为 4.7V 至 15V,输出电压范围为 0.6V 至 3.3V。对于某些 VIN、VOUT、频率和热状况,有必要进行降额处理。LTC7106 需要 2.5V 至 5.5V 的输入电压,而且在 DC2830A 上,它是由 DC1613A 接口转换板直接供电。LTC7106 提供三种 IDAC 输出电流范围:标称范围 (–64µA 至 63µA)、高范围 (–256µA 至 252µA) 和低范围 (–16µA 至 15.75µA)。标称范围以最高准确度进行了优化。 建议用户使用 IDAC 设置的标称范围设计电阻分压器。

如欲了解 LTC7106 的电源系统管理功能,请将 GUI 软件 LTpowerPlay® 下载到您的 PC 上,并使用 ADI 的 I2C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件、查看 IDAC 电流值和故障状态。

在处理或修改演示电路 DC2830A 之前,必须结合本演示手册阅读 LTM4636 和 LTC7106 数据手册。

reference details image

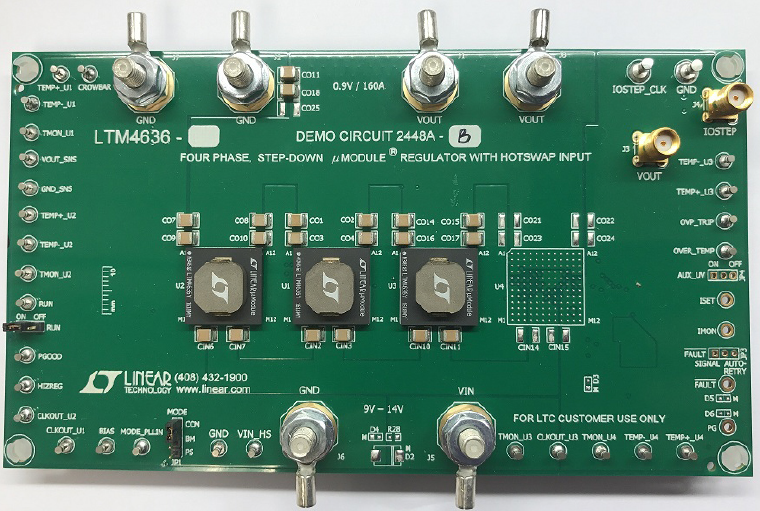

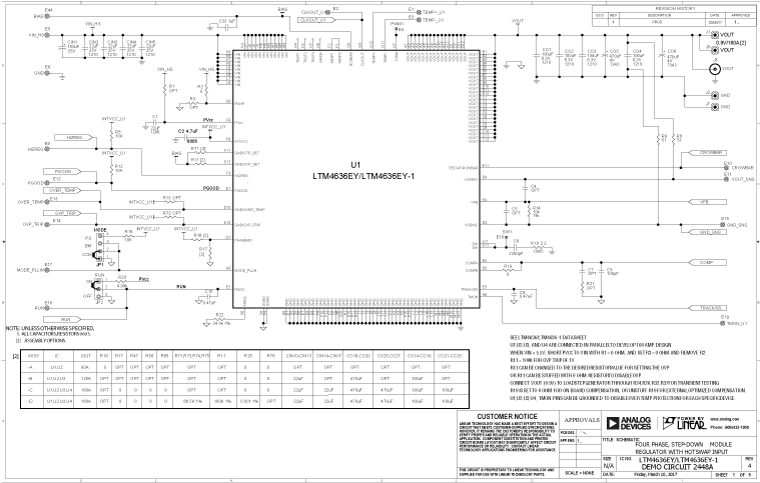

DC2448A-B

LTM4636 高效率、多相 120A 降压型电源 µModule 稳压器

zoom

DC2448A-B

LTM4636 高效率、多相 120A 降压型电源 µModule 稳压器

LTM4636 高效率、多相 120A 降压型电源 µModule 稳压器

产品详情

演示电路 DC2448A-B 采用多相(PolyPhase®)设计,该设计使用 LTM4636EY,这是一款 40A 高效率、开关模式降压型电源 µModule® 稳压器。输入电压范围为 4.7V 至 15V。当 VIN < 5.5V 时,将 PVCC 短接至 VIN (R1 = 0Ω),设定 R3 = 0Ω 并移除 R2。输出电压范围为 0.6V 至 3.3V。DC2448A-B 可提供 120A 的标称输出电流。如数据手册中所述,对于某些 VIN、VOUT 和热状况,必需进行输出电流降额处理。在重负载条件下,该演示板以连续导通模式运行。为了在低负载电流下实现高效率,MODE_PLLIN跳线选择脉冲跳跃模式 (在对噪声敏感的应用中) 或突发模式Burst Mode® 操作(在对噪声不太敏感的应用中)。MODE_PLLIN引脚还可以使LTM4636同步至一个外部时钟信号。三个 LTM4636的相位分别为0°、120°和240°。DC2448A-B 允许为 LTM4636 选择内部和外部补偿电路。在处理或修改演示电路 DC2448A-B 之前,必须结合本演示手册阅读 LTM4636 数据手册。
reference details image

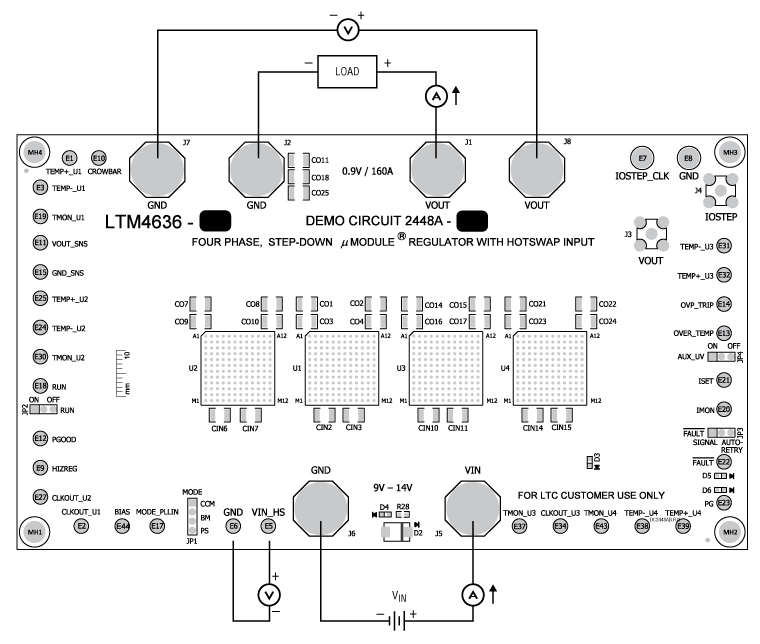

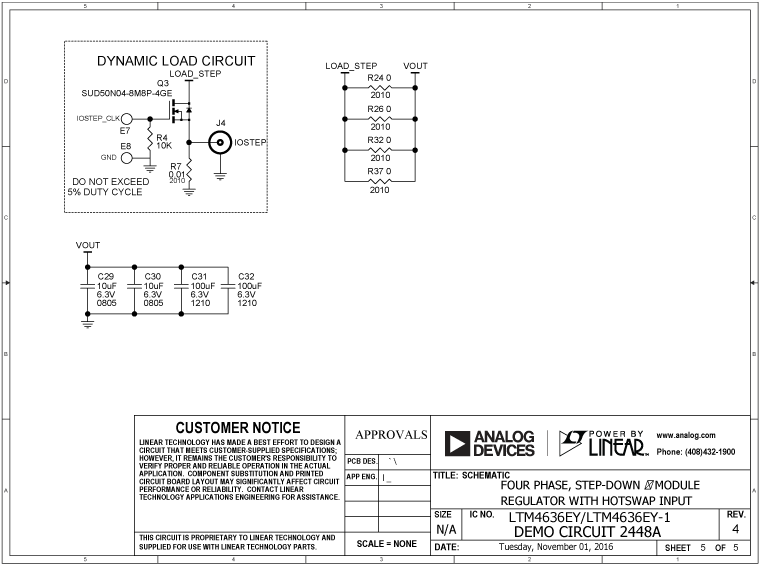

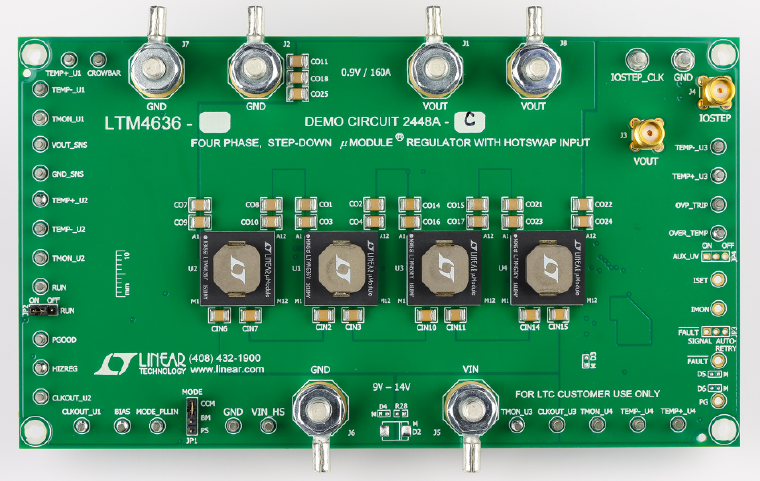

DC2448A-C

LTM4636 高效率、多相 160A 降压型电源 µModule 稳压器

zoom

DC2448A-C

LTM4636 高效率、多相 160A 降压型电源 µModule 稳压器

LTM4636 高效率、多相 160A 降压型电源 µModule 稳压器

产品详情

演示电路 DC2448A-C 采用多相(PolyPhase®)设计,该设计使用 LTM4636EY,这是一款 40A 高效率、开关模式降压型电源µModule® 稳压器。输入电压范围为 4.7V 至 15V。当 VIN < 5.5V 时,将 PVCC 短接至VIN (R1 = 0Ω),设定 R3 = 0Ω 并移除 R2。输出电压范围为 0.6V 至 3.3V。DC2448A-C 可提供 160A 的标称输出电流。如数据手册中所述,对于某些 VIN、VOUT 和热状况,必需进行输出电流降额处理。在重负载条件下,该演示板以连续导通模式运行。为了在低负载电流下实现高效率,MODE_PLLIN 跳线选择脉冲跳跃模式 (在对噪声敏感的应用中) 或突发模式 (Burst Mode®) 操作 (在对噪声不太敏感的应用中)。MODE_PLLIN 引脚还可以使 LTM4636 同步至一个外部时钟信号。四个 LTM4636 的相位分别为 0°、90°、180°和 270°。DC2448A-C 允许为 LTM4636 选择内部和外部补偿电路。在处理或修改演示电路 DC2448A-C 之前,必须结合本演示手册阅读 LTM4636 数据手册。
reference details image

DC2448A

LTM4636 高效率、PolyPhase 80A 降压型电源 μModule稳压器

zoom

DC2448A

LTM4636 高效率、PolyPhase 80A 降压型电源 μModule稳压器

LTM4636 高效率、PolyPhase 80A 降压型电源 μModule稳压器

产品详情

演示电路 DC2448A-A 采纳PolyPhase®设计,其采用了 LTM®4636EY ,后者是一款 40A高效率、开关模式型电源μModule®稳压器。输入电压范围为 4.7V 至 15V。当 VIN< 5.5V时,通过R1 = 0Ω将PVCC短接到VIN,设定 R3 = 0Ω 并去掉 R2。输出电压范围为 0.6V 至 3.3V。DC2448A-A 能提供 80A 的标称输出电流。如数据手册中所述,对于某些 VIN、VOUT和热条件,需要进行输出电流降额处理。在重负载条件下,该板在连续导通模式下工作。为了在低负载电流下实现高效率,MODE_PLLIN 跳线选择跳脉冲模式 (在对噪声敏感的应用中) 或突发模式(Burst Mode®)操作 (在对噪声不太敏感的应用中)。MODE_PLLIN引脚还可以使 LTM4636 同步至一个外部时钟信号。两个相位之间的相移为 180°。DC2448A-A 可以为 LTM4636 选择内部和外部补偿电路。在使用或修改演示电路 DC2448A-A 之前,必须结合此演示手册阅读 LTM4636 数据手册。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
