LTM4636-1

具过压 / 过温保护功能的 40A μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 过温、输入 / 输出过压保护
  • 可使上游电源或电路断路器跳变
  • 堆叠式电感器充当散热器
  • 宽输入电压范围:4.7V 至 15V
  • 0.6V 至 3.3V 输出电压范围
  • ±1.3% 的总 DC 输出电压误差 (–40°C 至 125°C)
  • 用于实现精准稳压的差分远端采样放大器
  • 电流模式控制 / 快速瞬态响应
  • 频率同步
  • 并联均流 (高达 240A)

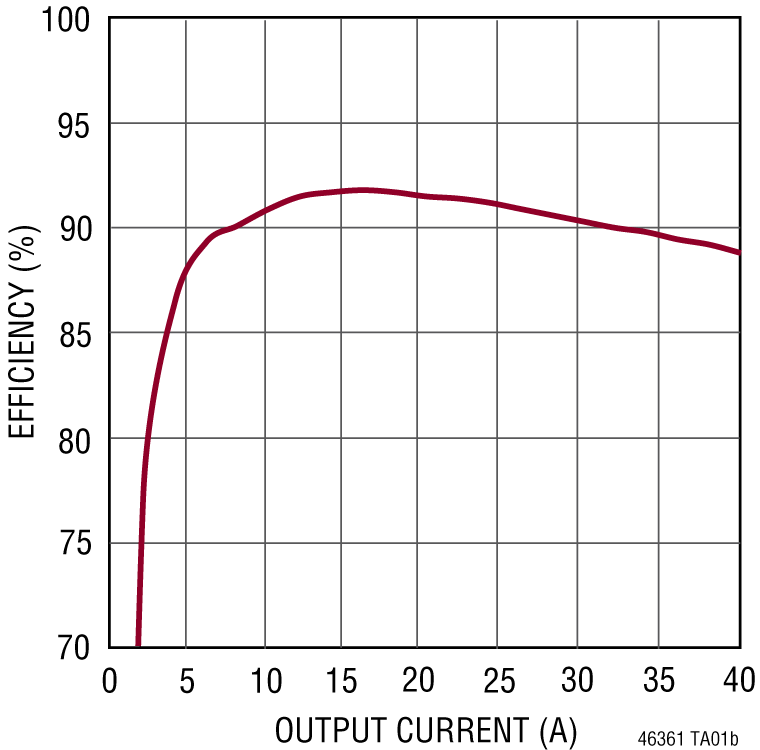

  • 在 40A 时效率达 88% (12VIN、1VOUT)
  • 过流折返保护
  • 过温停机
  • 16mm x 16mm x 7.07mm BGA 封装
更多细节
show more Icon

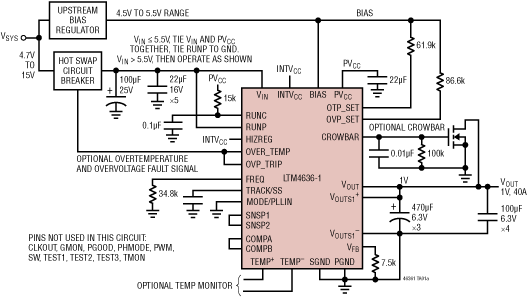

LTM4636-1是一款40A降压μModule®(电源模块)开关稳压器,具有用作散热器的堆叠式电感器,以便在小型封装内提供散热和降低工作温升。LTM4636-1可检测过温和输入/输出过压情况,并且能断开上游电源或断路器以保护自身及其负载。用作散热器的裸露电感可以直接接触来自任何方向的气流。LTM4636-1可提供40W(12VIN、1VOUT、40A、200LFM)功率,在环境温度之上仅40°C的温升。该器件可在高达83°C的环境温度下提供全功率40W,在110°C环境温度下支持半功率20W。

LTM4636-1以92%、90%和88%效率工作,对于1V负载(12VIN),可分别提供15A、30A和40A电流。μModule稳压器可以扩展,均流模式下四个器件可提供160W功率以及仅40°C温升和88%效率(12VIN、1VOUT、400LFM)。LTM4636-1采用16mm × 16mm × 7.07mm BGA封装。

注释
LTM4636 电路更简单,功能更少
LTM4636-1 额外内部电路,用于检测过温和输入/输出过压条件

应用

  • 电信服务器和网络设备
  • 工业设备和医疗系统
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4636EY-1#PBF
  • HTML
  • HTML
LTM4636IY-1#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2022

- 22_0193

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4636EY-1#PBF

量产

LTM4636IY-1#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 13, 2022

- 22_0193

arrow down

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4636EY-1#PBF

量产

LTM4636IY-1#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

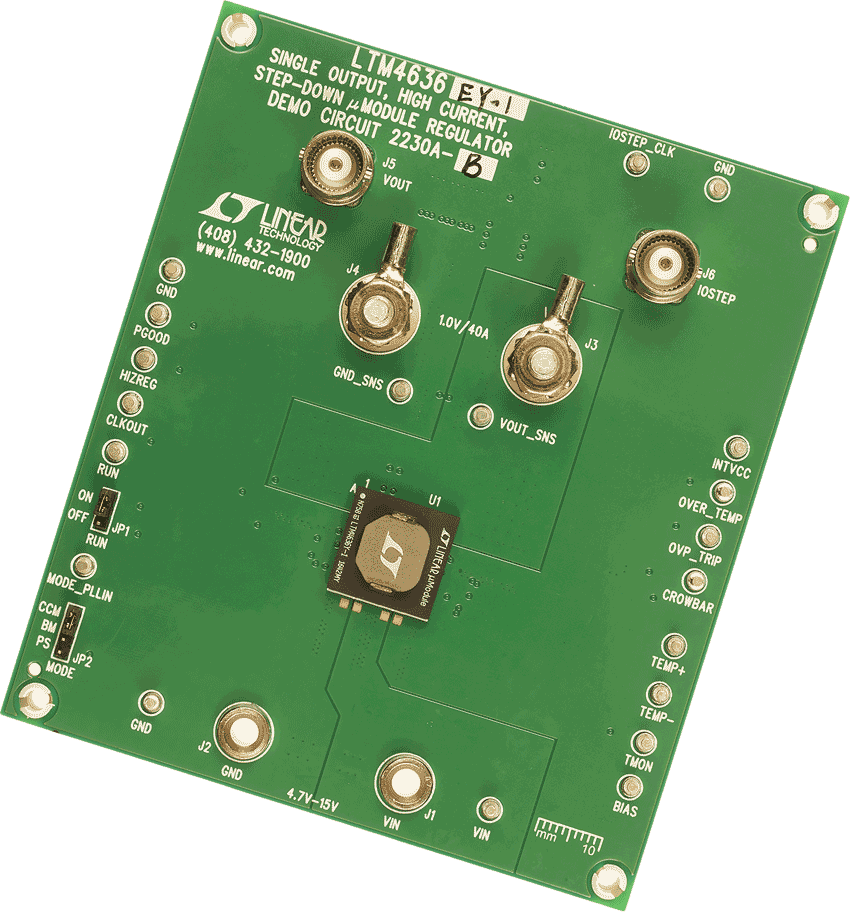

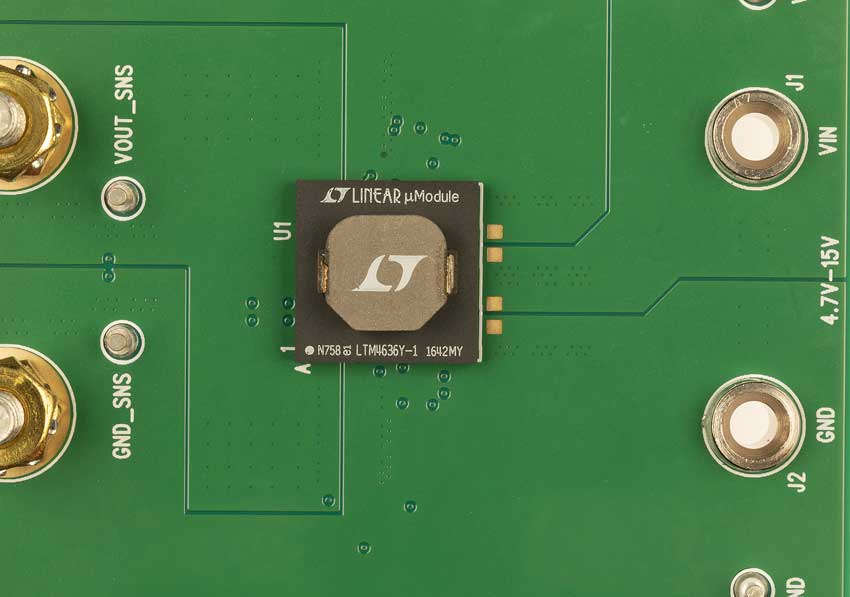

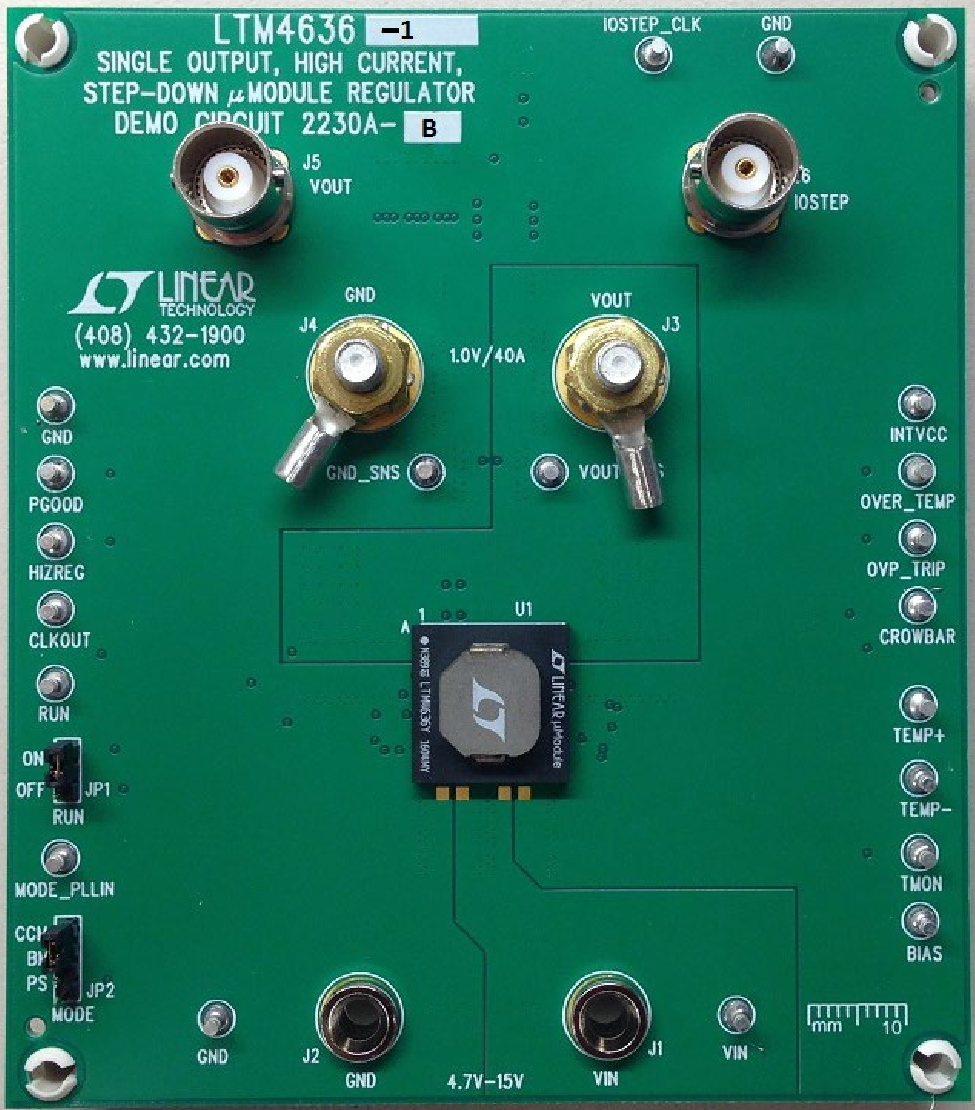

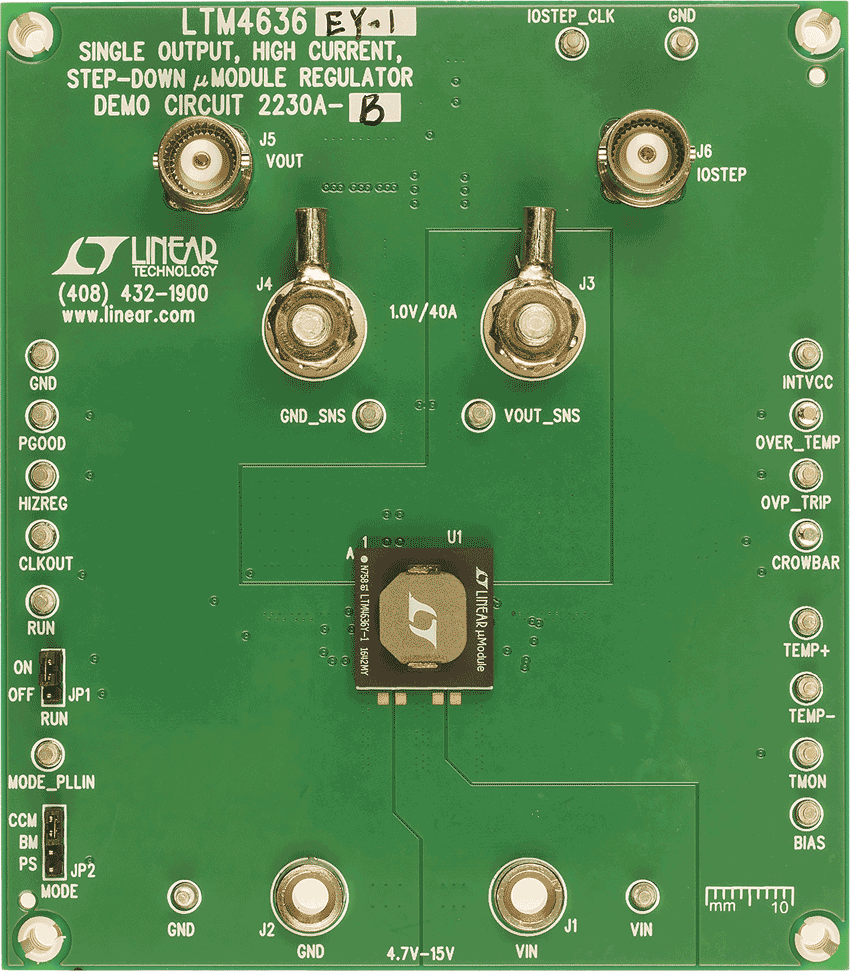

DC2230A-B

LTM4636-1演示板 | 集成过压/温度保护功能的降压µModule稳压器,堆叠式电感;4.7V ≤ VIN ≤ 15V, VOUT = 1V (40A)

zoom

DC2230A-B

LTM4636-1演示板 | 集成过压/温度保护功能的降压µModule稳压器,堆叠式电感;4.7V ≤ VIN ≤ 15V, VOUT = 1V (40A)

LTM4636-1演示板 | 集成过压/温度保护功能的降压µModule稳压器,堆叠式电感;4.7V ≤ VIN ≤ 15V, VOUT = 1V (40A)

产品详情

演示电路2230A-B内置LTM4636-1EY,这是一款40A高效、开关模式降压型电源μModule® 稳压器,具有过温和输入/输出过压保护功能。输入电压范围为4.7V至15V。在4.7V至5.5V输入电压范围内,将PVCC引脚短接至VIN引脚(R8 = R21 = 0Ω)并移除R17。输出电压范围为0.6V至3.3V。某些VIN、VOUT、频率和热条件须降额使用。在重负载条件下,该板在连续导通模式下工作。为在低负载电流下实现高效率,对于噪声敏感应用,MODE_PLLIN跳线选择跳脉冲模式,对于非噪声敏感应用,则选择突发工作模式(Burst Mode®)。MODE_PLLIN引脚还可以使LTM463-16与外部时钟信号同步。DC2230A-B可以为LTM4636-1选择内部或外部补偿电路。将PHASMD引脚连接至不同的电压,在MODE_PLLIN和CLKOUT引脚之间会产生一定的相位差。在使用或修改演示电路DC2230A-B之前,必须仔细阅读此演示手册与LTM4636-1数据手册。

reference details image

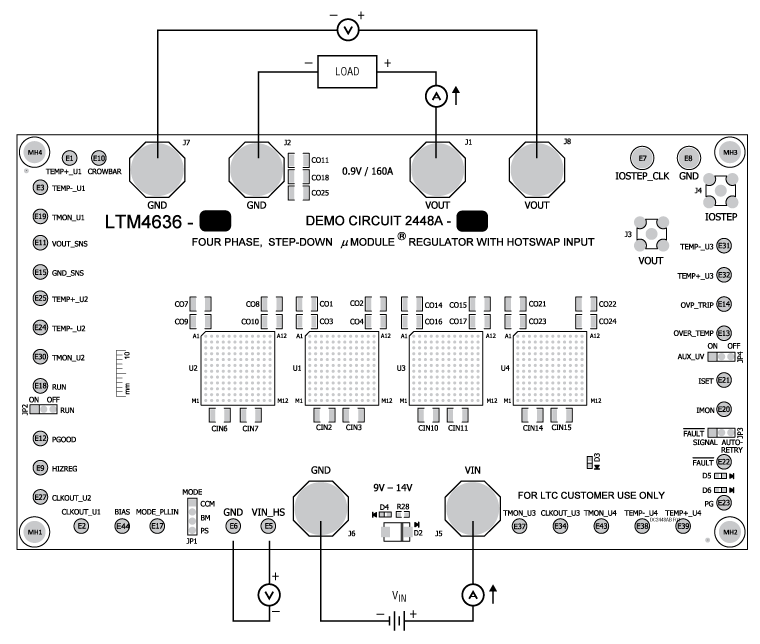

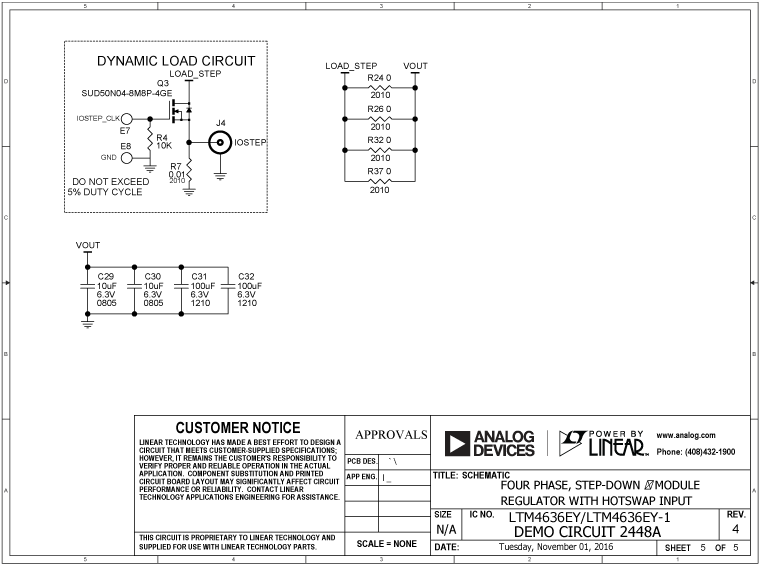

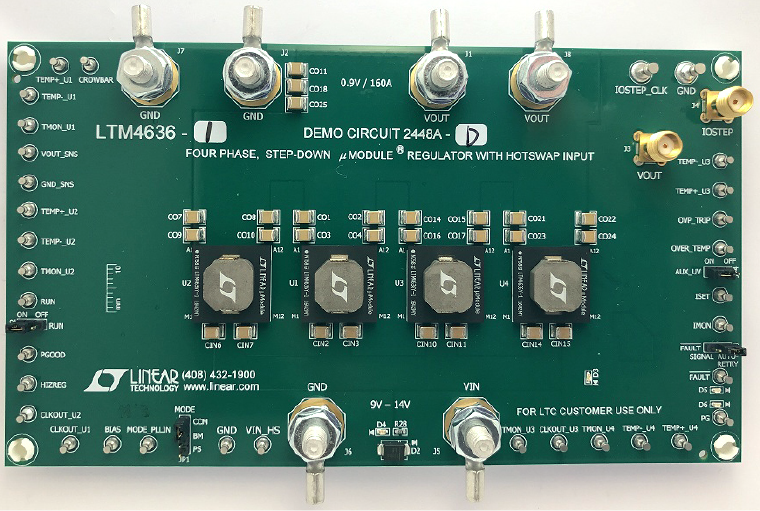

DC2448A-D

LTM4636-1 具有过压和过热保护功能的多相 160A 降压型电源 µModule 稳压器

zoom

DC2448A-D

LTM4636-1 具有过压和过热保护功能的多相 160A 降压型电源 µModule 稳压器

LTM4636-1 具有过压和过热保护功能的多相 160A 降压型电源 µModule 稳压器

产品详情

演示电路 DC2448A-D 采用多相 (PolyPhase®) 设计,该设计使用 LTM4636-1EY,这是一款具有过压和过热保护功能的 40A 高效率、开关模式降压型电源 µModule® 稳压器。输入电压范围为 9V 至 15V。输出电压范围为 0.6V 至 3.3V。DC2448A-D 可提供 160A 的标称输出电流。DC2448A-D 具有内置热插拔电路,可在过压和过热情况下断开输入电源并保护 LTM4636-1 和负载。如数据手册中所述,对于某些 VIN、VOUT和热状况,必需进行输出电流降额处理。在重负载条件下,该演示板以连续导通模式运行。

为了在低负载电流下实现高效率,MODE_PLLIN 跳线选择脉冲跳跃模式 (在对噪声敏感的应用中) 或突发模式(Burst Mode®)操作(在对噪声不太敏感的应用中)。MODE_PLLIN 引脚还可使 LTM4636-1 同步至一个外部时钟信号。DC2448A-D 允许为 LTM4636-1 选择内部和外部补偿电路。在处理或修改演示电路 DC2448A-D 之前,必须结合本演示手册阅读 LTM4636-1 数据手册。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
