DC2230A-B

产品详情

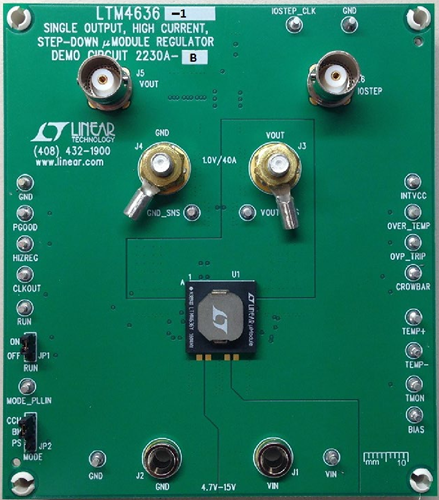

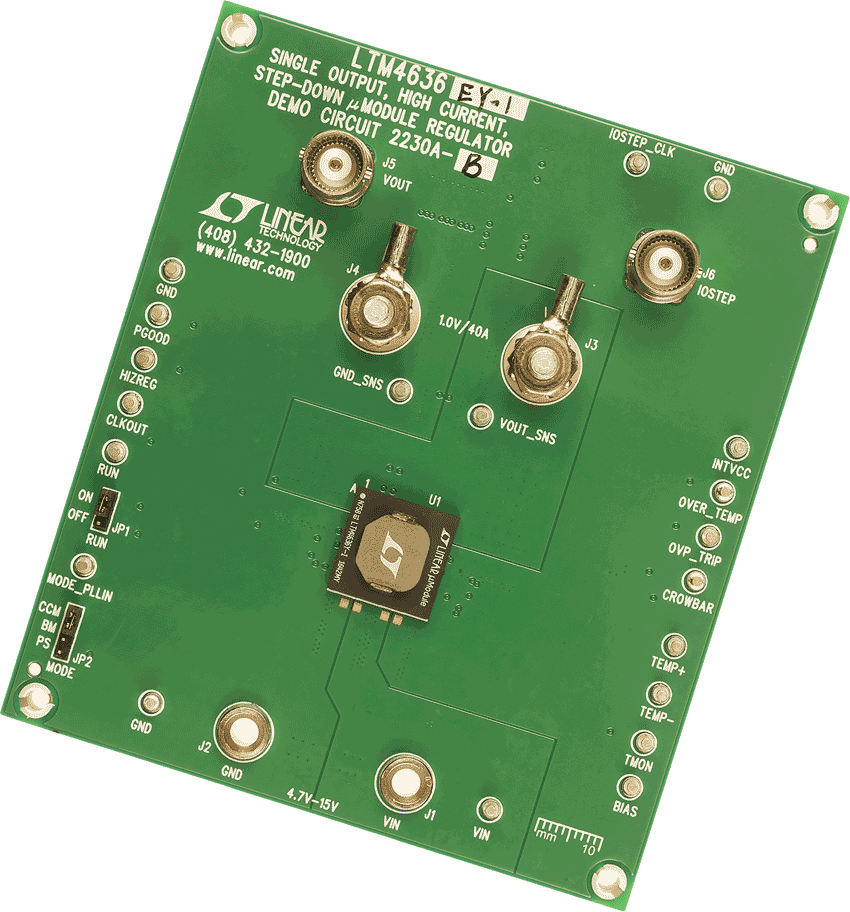

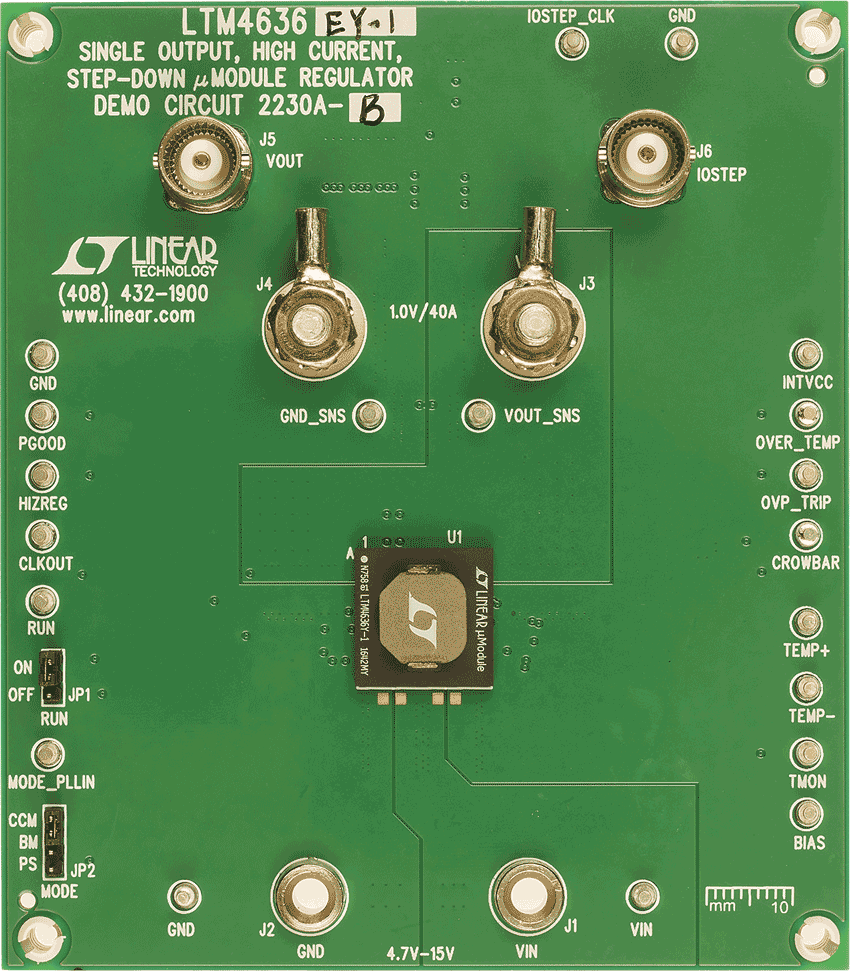

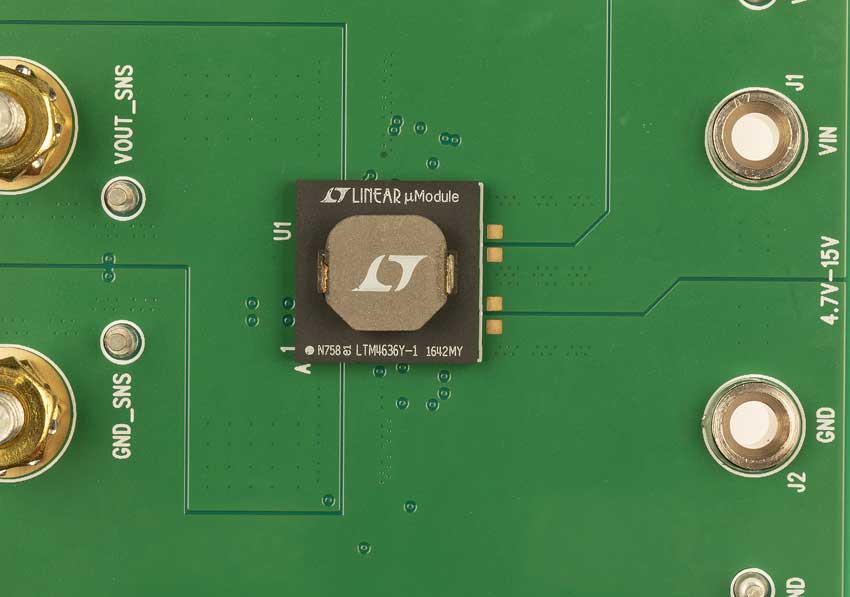

演示电路2230A-B内置LTM4636-1EY，这是一款40A高效、开关模式降压型电源μModule^® 稳压器，具有过温和输入/输出过压保护功能。输入电压范围为4.7V至15V。在4.7V至5.5V输入电压范围内，将PV_CC引脚短接至VIN引脚（R8 = R21 = 0Ω）并移除R17。输出电压范围为0.6V至3.3V。某些V_IN、V_OUT、频率和热条件须降额使用。在重负载条件下，该板在连续导通模式下工作。为在低负载电流下实现高效率，对于噪声敏感应用，MODE_PLLIN跳线选择跳脉冲模式，对于非噪声敏感应用，则选择突发工作模式(Burst Mode®)。MODE_PLLIN引脚还可以使LTM463-16与外部时钟信号同步。DC2230A-B可以为LTM4636-1选择内部或外部补偿电路。将PHASMD引脚连接至不同的电压，在MODE_PLLIN和CLKOUT引脚之间会产生一定的相位差。在使用或修改演示电路DC2230A-B之前，必须仔细阅读此演示手册与LTM4636-1数据手册。
