LTM4612

符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 完整的低 EMI 开关模式电源
  • 符合 EN55022 Class B 规格
  • 宽输入电压范围:5V 至 36V
  • 3.3V 至 15V 输出电压范围
  • 5A DC,7A 峰值输出电流
  • 低输入和输出参考噪声
  • 输出电压跟踪和裕度
  • 电源良好跟踪和裕度调节
  • PLL 频率同步
  • ±1.5% 调整点准确度
  • 电流折返保护功能 (在启动时停用)
  • 并联 / 均流
  • 超快瞬态响应
  • 电流模式控制
  • 可编程软起动
  • 输出过压保护
  • –55°C 至 125ºC 工作温度范围 (LTM4612MPV)

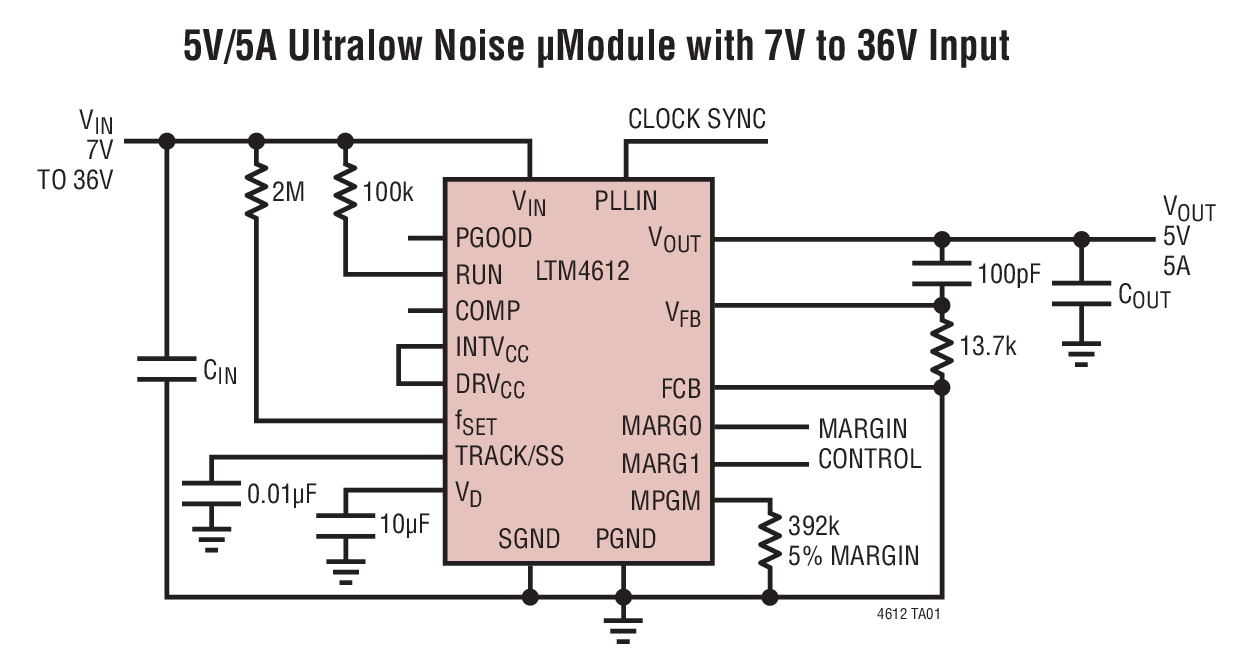

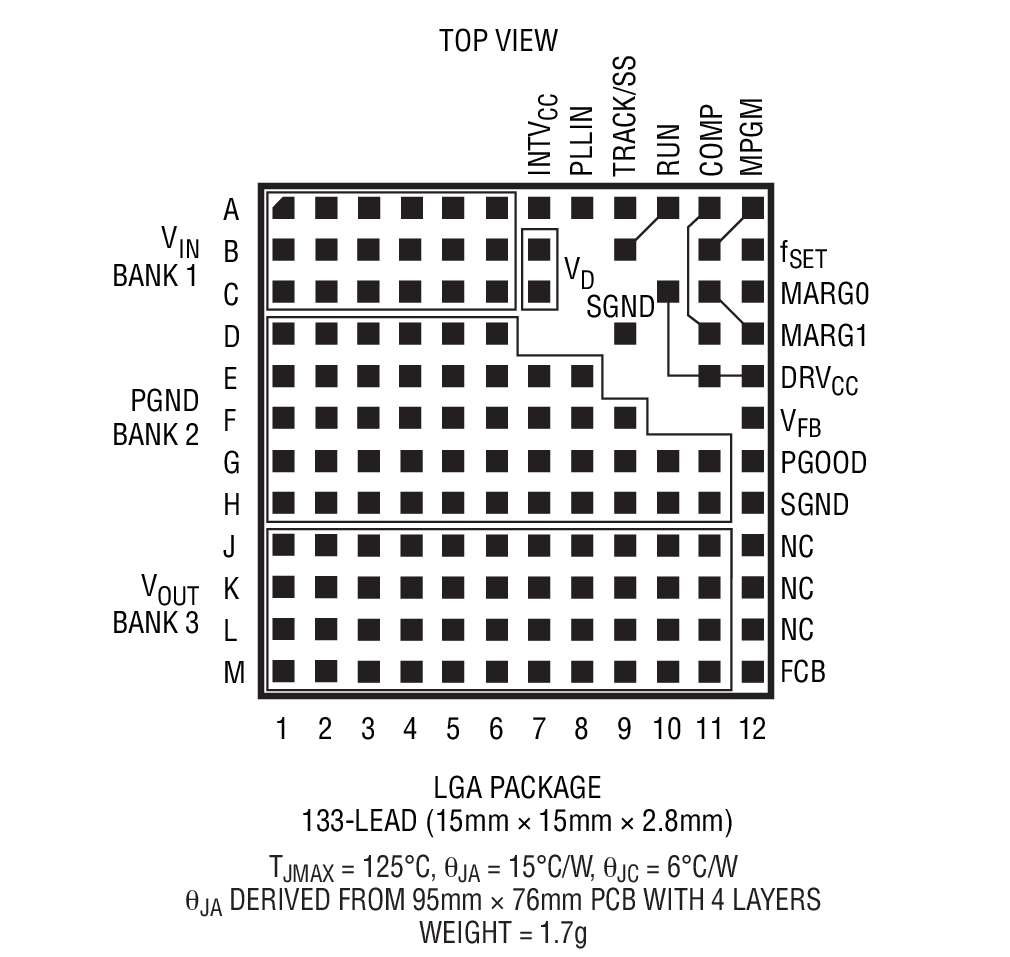

  • 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装

更多细节
show more Icon
LTM®4612 是一款符合 EN55022 Class B 规格的高电压输入和输出、5A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4612 的工作输入电压范围为 5V 至 36V,可支持一个 3.3V 至 15V 的输出电压范围 (由单个外部电阻器来设定)。仅需采用大容量的输入和输出电容器便可完成设计。

由于采用了高开关频率和一种自适应接通时间电流模式架构,因而实现了针对电压和负载变化的快速瞬态响应,且并未牺牲稳定性。

内置的输入滤波器和噪声抵消电路实现了低噪声耦合,从而有效地降低了电磁干扰 (EMI) —— 见图 4 和 8。此外,还可以使该 DC/DC μModule® 与一个外部时钟相同步,以减少无用的频率谐波,并允许执行 PolyPhase® 操作,用于提供高负载电流。

LTM4612 采用节省空间的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装,因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。LTM4612 是无铅型器件,并符合 RoHS 标准。


Applications

  • 电信和网络设备
  • 工业和航空电子设备
  • RF 系统

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4612EV#PBF
  • HTML
  • HTML
LTM4612IV#PBF
  • HTML
  • HTML
LTM4612MPV#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4612EV#PBF

量产

LTM4612IV#PBF

量产

LTM4612MPV#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4612EV#PBF

量产

LTM4612IV#PBF

量产

LTM4612MPV#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1297B

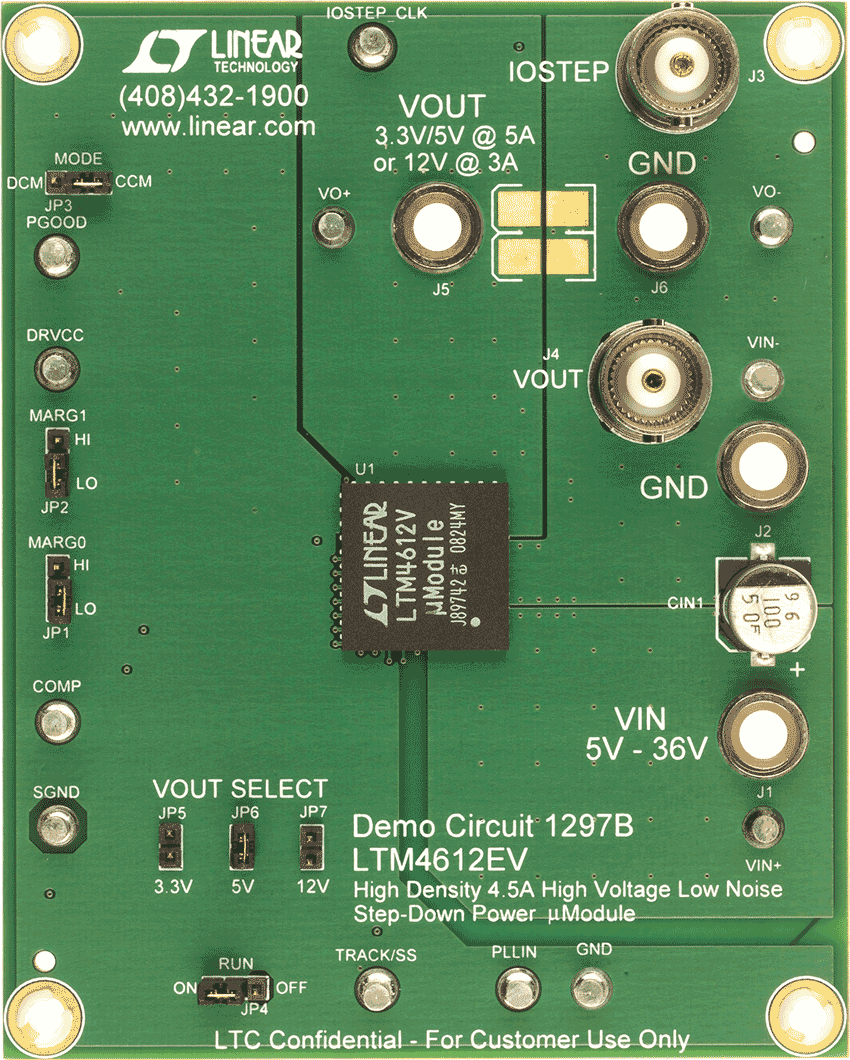

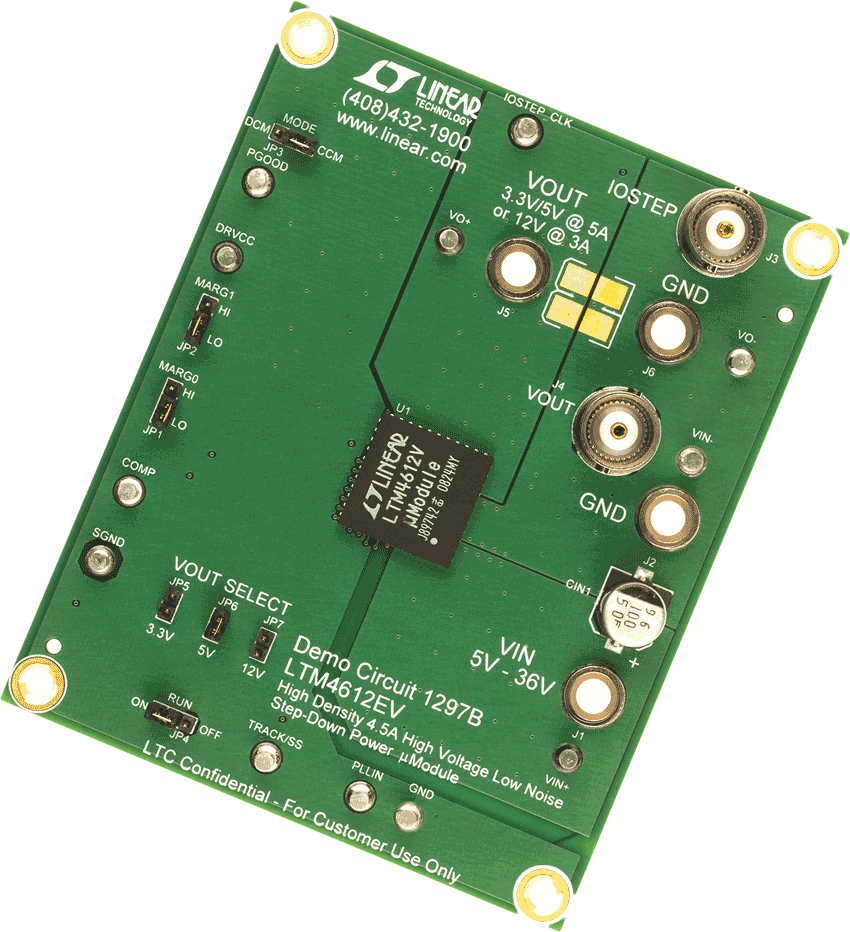

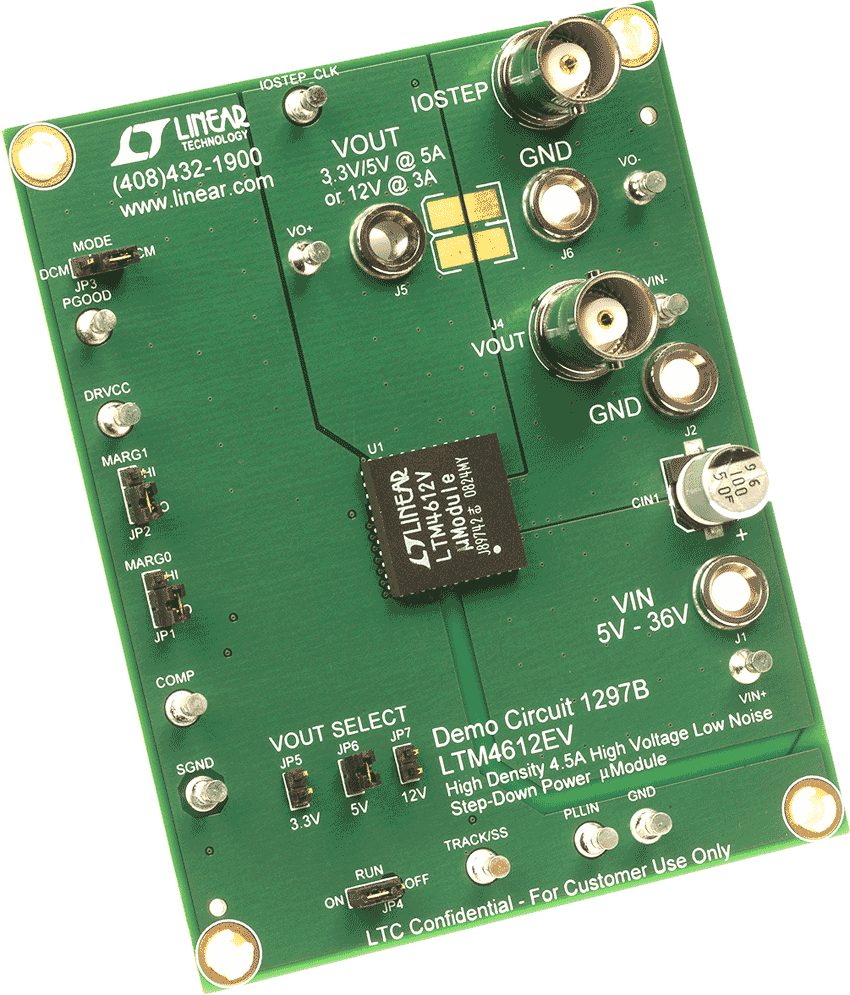

LTM4612EV Demo Board | EN55022B Compliant, 5V ≤ VIN ≤ 36V, VOUT = 3.3V or 5V @ 5A, or VOUT = 12V @ 3A

zoom

DC1297B

LTM4612EV Demo Board | EN55022B Compliant, 5V ≤ VIN ≤ 36V, VOUT = 3.3V or 5V @ 5A, or VOUT = 12V @ 3A

LTM4612EV Demo Board | EN55022B Compliant, 5V ≤ VIN ≤ 36V, VOUT = 3.3V or 5V @ 5A, or VOUT = 12V @ 3A

产品详情

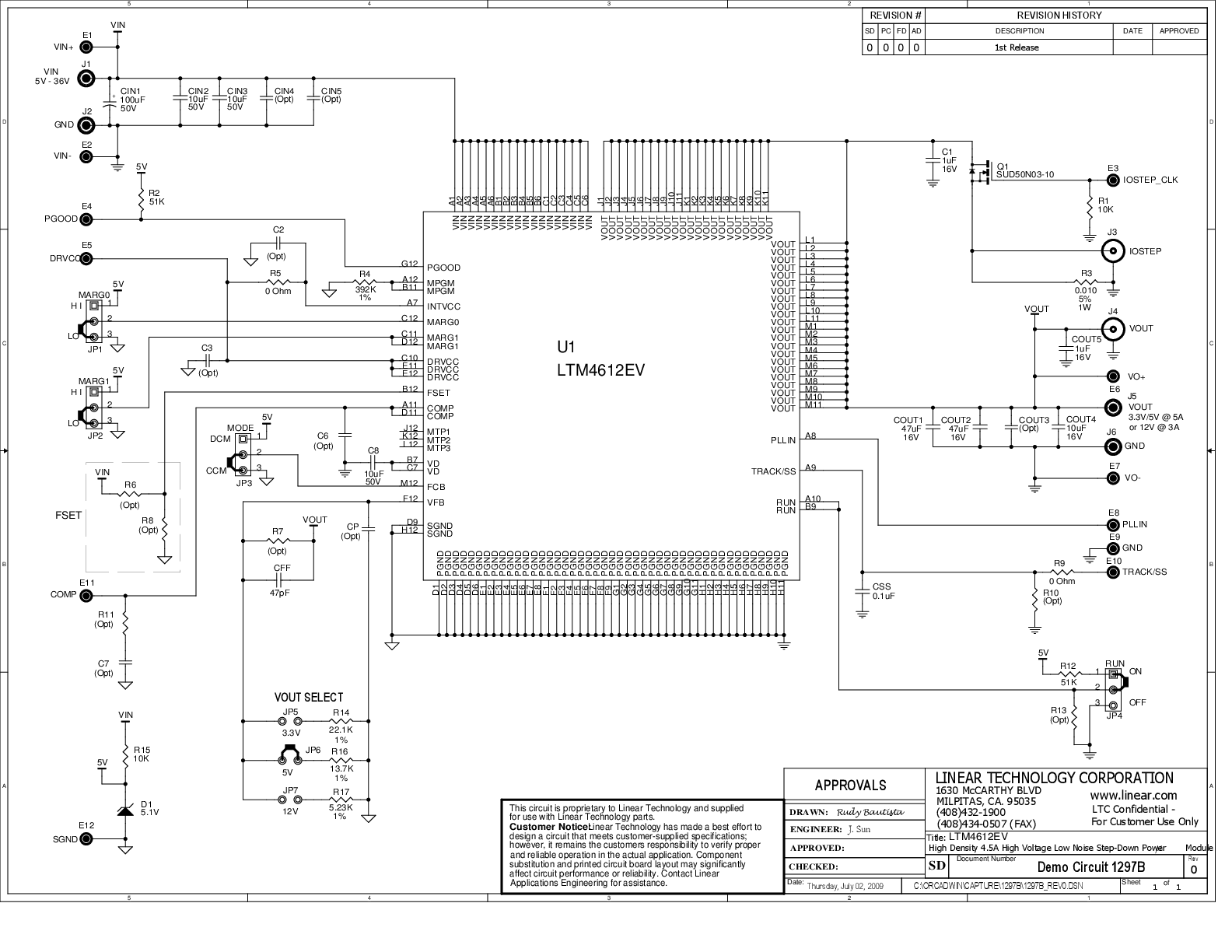

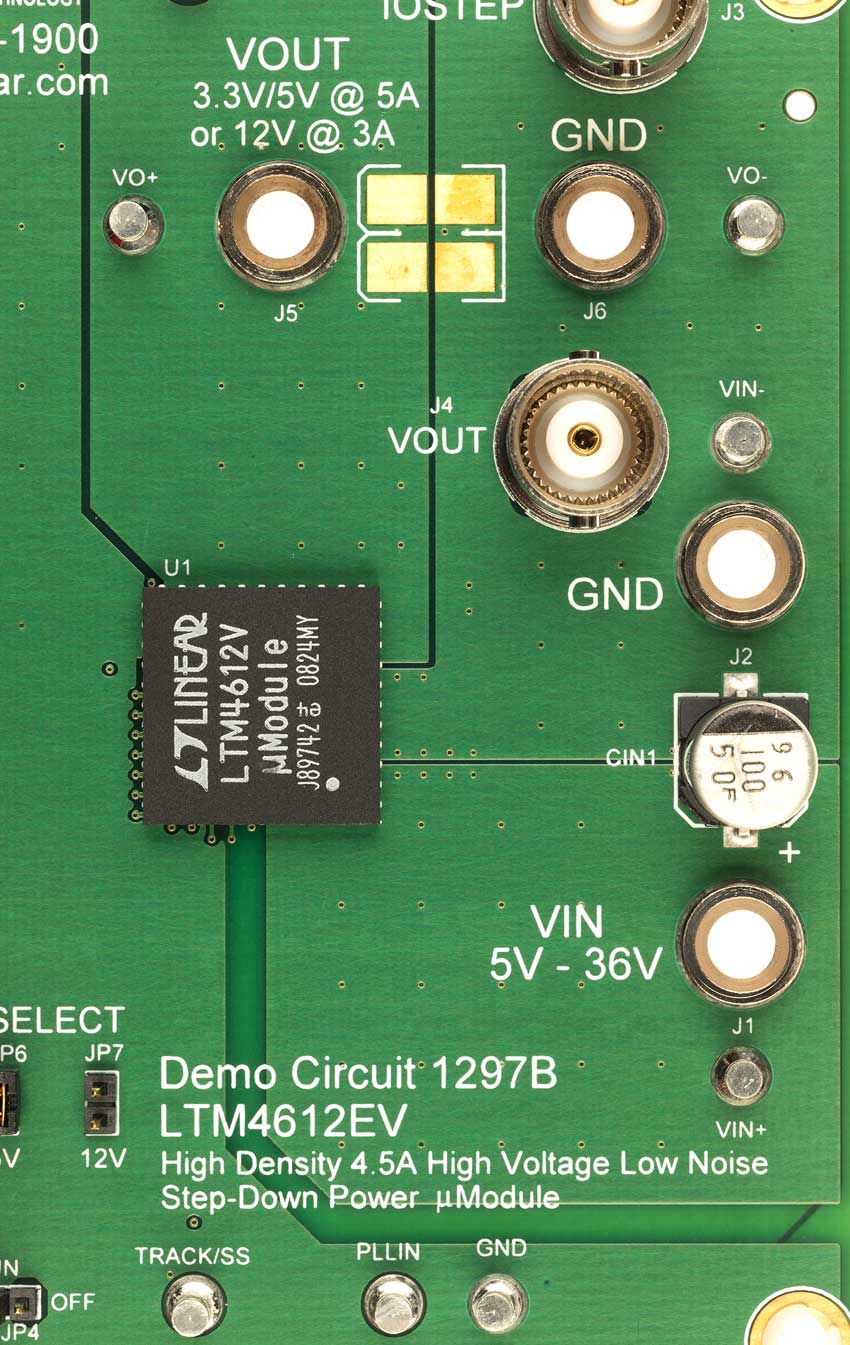

Demonstration circuit DC1297B features the LTM4612EV, an EN55022 Class B certified synchronous step-down power module. The board accepts an input voltage from 5V to 36V and delivers a jumper programmable output voltage of 3.3V, 5V or 12V. The rated load current is 5A for 3.3V and 5V output voltages, or 3A for a 12V output. Current derating is necessary for certain VIN, VOUT, and thermal conditions.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

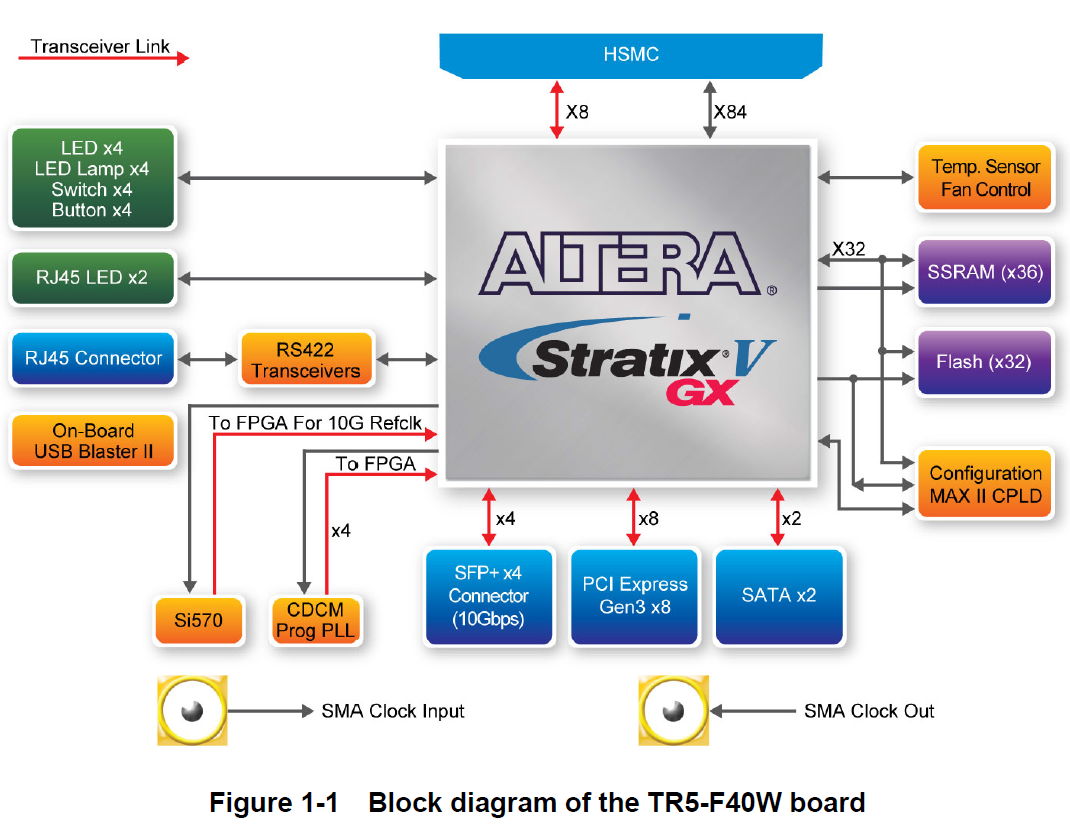

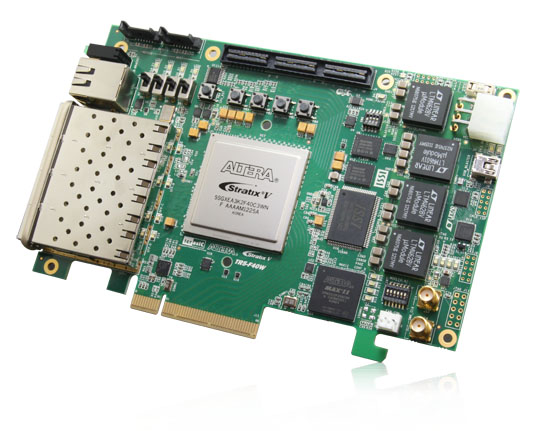

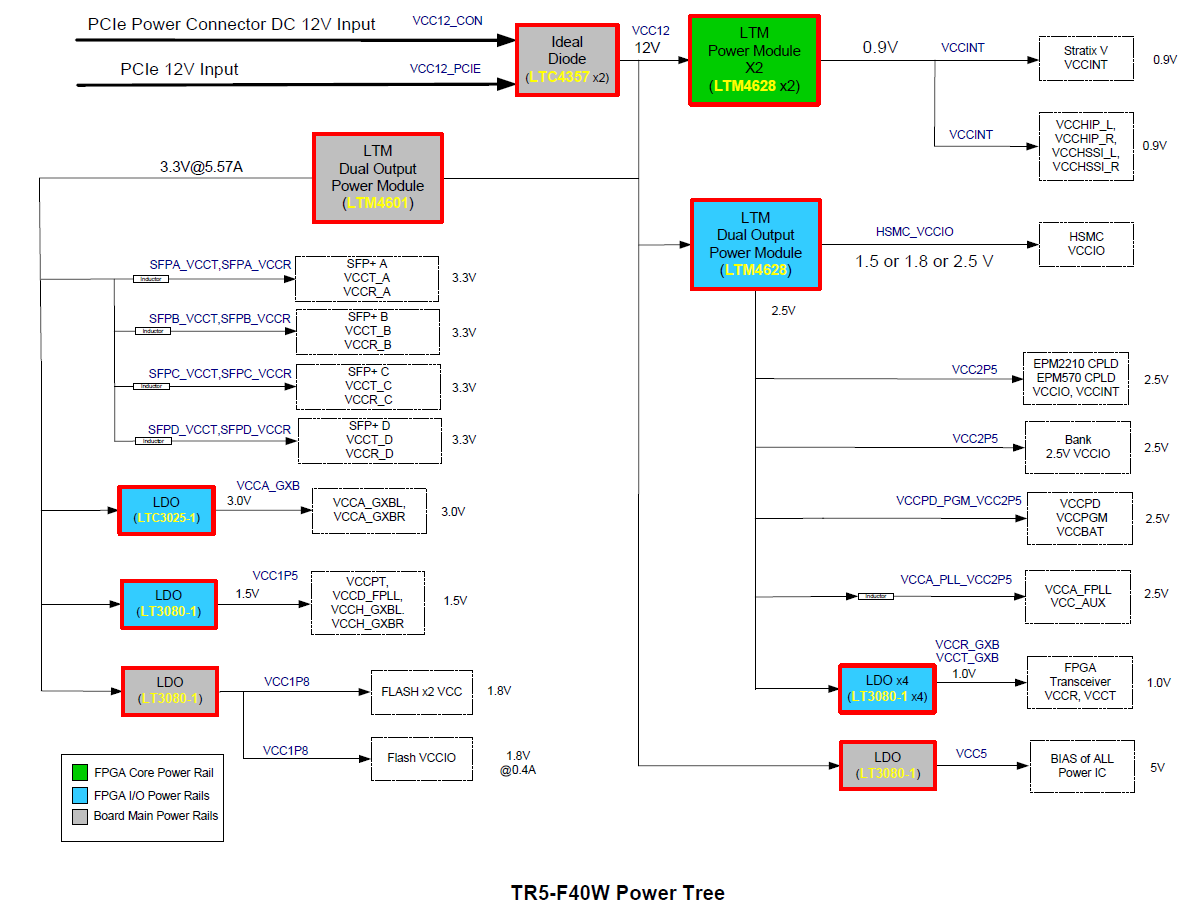

TR5-F40W Dev Kit

zoomopens a dialog

terasic-tr5-f40w-stratix-v-gx-fpga-development-kit

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
