LT8640
LT8640-1

推荐新设计使用

具有2.5μA静态电流的42V、5A同步降压型超低噪声开关稳压器

数据手册 (Rev. G)

产品选型表

产品模型: 30

Viewing:

产品详情

Silent Switcher^® 架构
- 超低 EMI 辐射
- 展频
高频高效率
- 高达96%效率（1MHz，12V_IN 至 5V_OUT时）
- 高达95%效率（2MHz，12V_IN 至 5V_OUT时）
宽输入电压范围：3.4V 至 42V
最大连续输出电流：5A，7A峰值瞬态输出
超低静态电流突发模式^® 工作
- 2.5µA I_Q，（调节12V_IN至3.3V_OUT）
- 输出纹波 < 10mV_P-P

最短快速导通时间：30ns
所有条件下均具有低压差：100mV（1A）
强制连续模式（仅 LT8640-1）
过载时安全地承受电感饱和
可调及可同步频率范围：200kHz 至 3MHz
峰值电流工作模式
输出软启动和追踪
小型 18 引脚 3mm × 4mm QFN 和侧可湿 QFN 封装
通过 AEC-Q100 汽车应用认证

LT8640/LT8640-1 降压型稳压器采用 Silent Switcher 架构，旨在较大限度地减少EMI辐射，同时在高达 3MHz 的频率下提供高效率。该器件具有超低 2.5µA 静态电流，其输出完全处于调节状态，在极小负载电流下支持要求高效率的应用。

LT8640/LT8640-1 允许在高频率下进行高 V_IN 到低 V_OUT 的转换。最短开关导通时间为30ns。SYNC/MODE 引脚在突发工作模式、展频模式、同步至外部时钟和脉冲跳跃 (LT8640) 或强制连续模式 (LT8640-1) 之间进行选择。


	封装	SYNC/MODE ≠ 0	V_C COMP	H 级：	CLKOUT	内部 CAPS
LT8640	QFN	脉冲跳跃	内部	是	否	否
LT8640-1	QFN	FCM	内部	是	否	否
LT8640S	LQFN	FCM	内部	否	是	是
LT8643S	LQFN	FCM	外部	否	是	是
LT8640S-2	LQFN	FCM	内部	是	是	否
LT8643S-2	LQFN	FCM	外部	是	是	否

应用

汽车和工业电源
通用降压
GSM 电源

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8640EUDC#PBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDC#TRPBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDC-1#PBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDC-1#TRPBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDCF#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDCF#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDCF-1#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640EUDCF-1#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640HUDC#PBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640HUDC#TRPBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640HUDC-1#PBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640HUDC-1#TRPBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640HUDCF#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640HUDCF#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDC#PBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDC#TRPBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDC-1#PBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDC-1#TRPBF	20(18)-Lead QFN (3mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDCF#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDCF#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDCF-1#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640IUDCF-1#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF#WPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF#WTRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF-1#PBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF-1#TRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF-1#WPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8640JUDCF-1#WTRPBF	20(18)-Lead Plastic Side Wettable QFN (3mm × 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
9月 30, 2020 - 20_0293 Test Site Transfer from Analog Devices Singapore to UTAC Thailand
		PCN20_0293_Form Material_Report Delta Qualification Matrix Qualification Results Summary Test Correlation Report Test Correlation Report Other Qualification Results Summary
LT8640EUDC#PBF	量产
LT8640EUDC#TRPBF	量产
LT8640EUDCF#PBF	量产
LT8640EUDCF#TRPBF	量产
LT8640HUDC#PBF	量产
LT8640HUDC#TRPBF	量产
LT8640HUDCF#PBF	量产
LT8640HUDCF#TRPBF	量产
LT8640IUDC#PBF	量产
LT8640IUDC#TRPBF	量产
LT8640IUDCF#PBF	量产
LT8640IUDCF#TRPBF	量产
LT8640JUDCF#PBF	量产
LT8640JUDCF#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器

部分模型	产品周期	描述
LT8614	量产	具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher
LT8640S	推荐新设计使用	具 2.5μA 静态电流的 42V、6A 同步降压型 Silent Switcher 2
LT8641	推荐新设计使用	具 2.5μA 静态电流的 65V、3.5A 同步降压型 Silent Switcher

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT8640
LT8640-1
LT8640A
LT8640S-2

LTpowerCAD 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

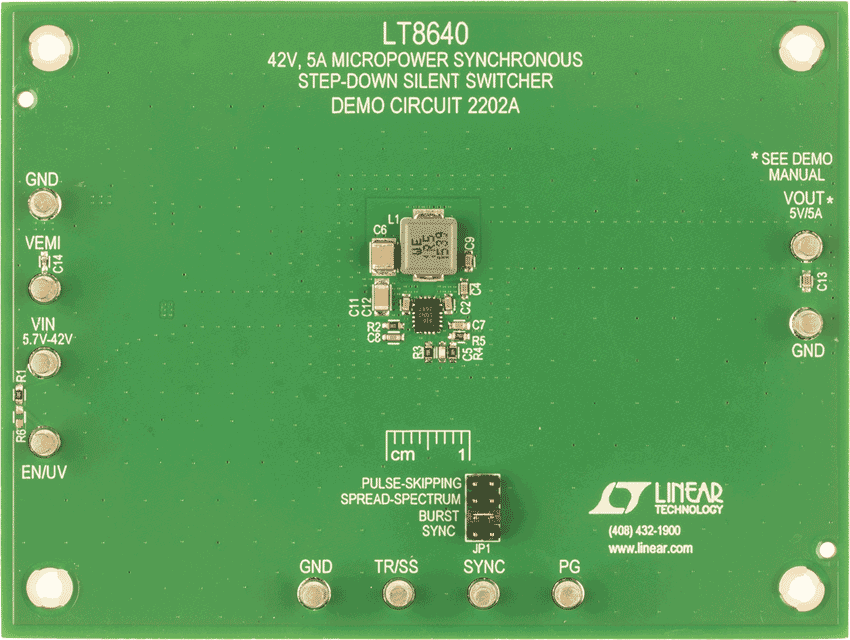

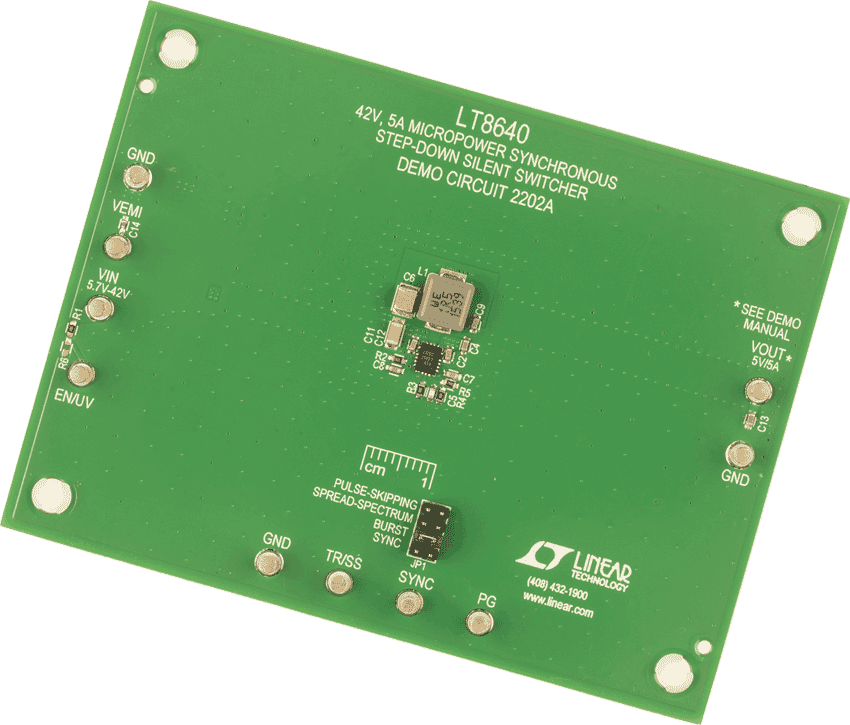

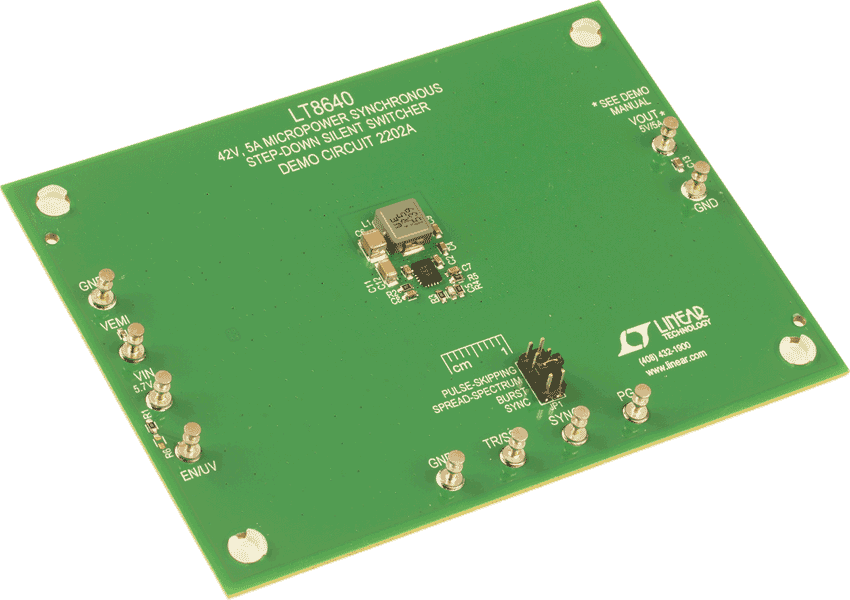

LT8640EUDC 演示板 | µ电源降压超低噪声开关稳压器，5.7V ≤ VIN ≤ 42V；VOUT= 5V （5A时）

立即购买更多内容

产品详情

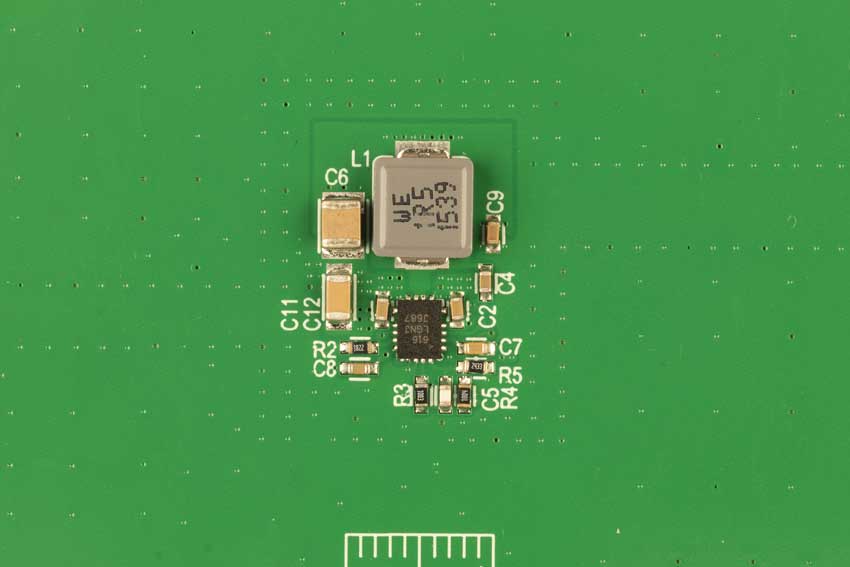

演示电路 2202A 是一款具有展频 (SSFM) 特性的 42V、5A 微功耗同步降压型 Silent Switcher^®内置 LT8640。该演示板设计提供 5V 输出和 5.7V 至 42V 的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8640 是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。集成功率开关，同时提供所有必需的电路功能，缩减了组件数量和解决方案尺寸。特殊 Silent Switcher 架构较大限度地减少了 EMI/EMC 辐射。可选展频模式可以进一步改善EMI/EMC性能。Burst Mode^® 操作中的超低 2.5μA 静态电流可在极轻负载下实现高效率。40ns 的最短快速导通时间在高频率下可从高电平 V_IN 转换为低电平 V_OUT。

资料

DC2202A - Design Files
2.00M

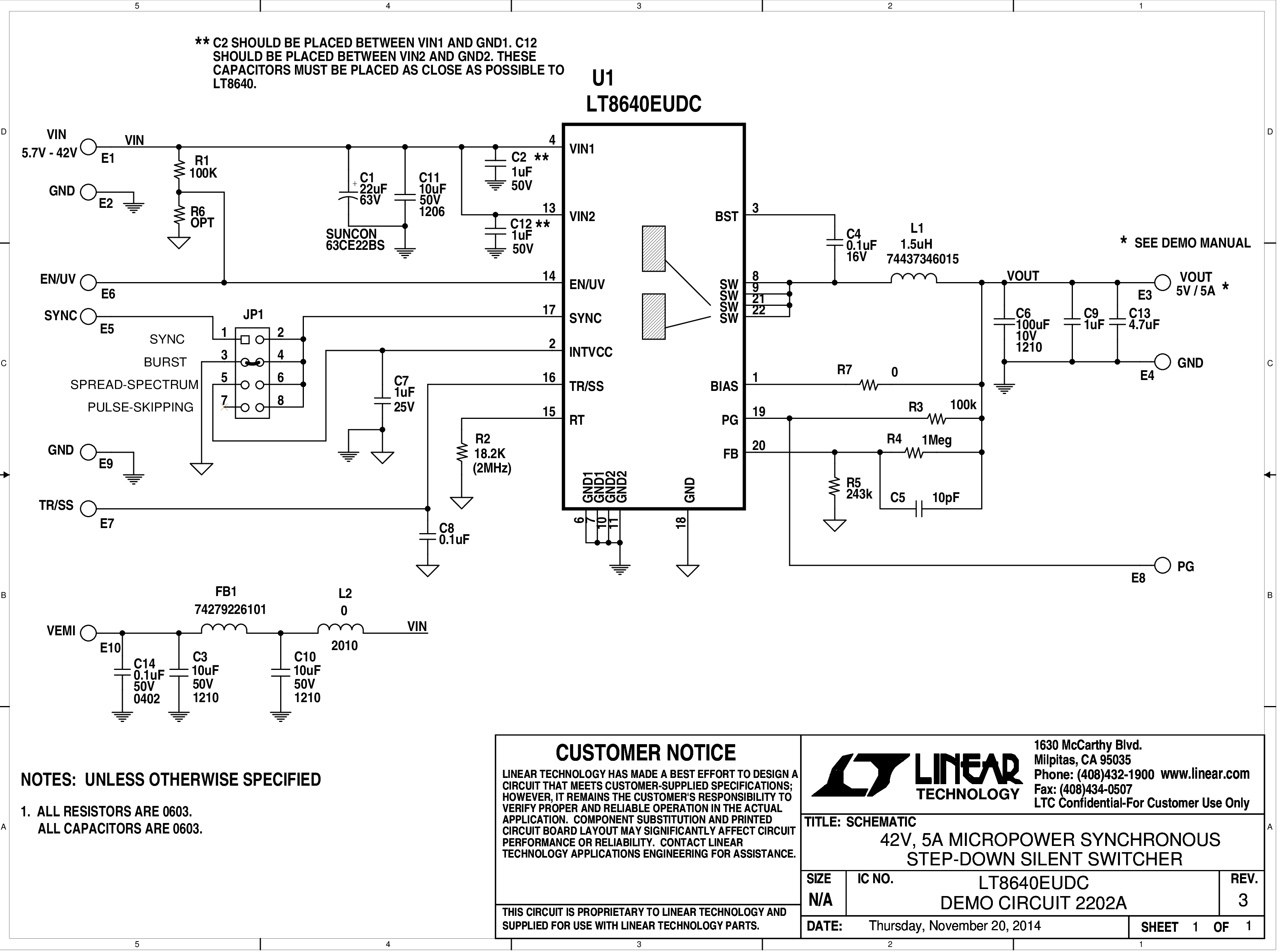

DC2202A - Schematic
32.00K

DC2202A - Demo Manual
290.00K
